2N5551 tranzystor wyjaśniony, specyfikacje, zastosowania i przewodnik po projektowaniu obwodów

2N5551 to wysokonapięciowy tranzystor NPN powszechnie stosowany w wzmocnieniu analogowym, przełączaniu, przesuwaniu poziomów i małosygnałowych zastosowaniach wysokiego napięcia, gdzie stres napięciowy często stanowi większy problem niż zapotrzebowanie na prąd. Jego wyższa zdolność napięcia kolektor-emiter, stabilne zachowanie w małych sygnałach oraz praktyczne opakowanie TO-92 czynią go użytecznym w obwodach narażonych na skoki napięcia, indukcyjne odbicie, przetwarzanie załadunku i inne rzeczywiste stresy elektryczne, które tranzystory o niższym napięciu mogą mieć trudności, aby niezawodnie tolerować. Ten artykuł wyjaśnia praktyczne działanie 2N5551, jego kluczowe cechy elektryczne, konfigurację pinów, zastosowania analogowe i przełączające, kwestie termiczne i niezawodności oraz jak wypada w porównaniu z powszechnie stosowanymi alternatywami takimi jak 2N2222 i BC547 w rzeczywistych warunkach obwodowych.

Katalog

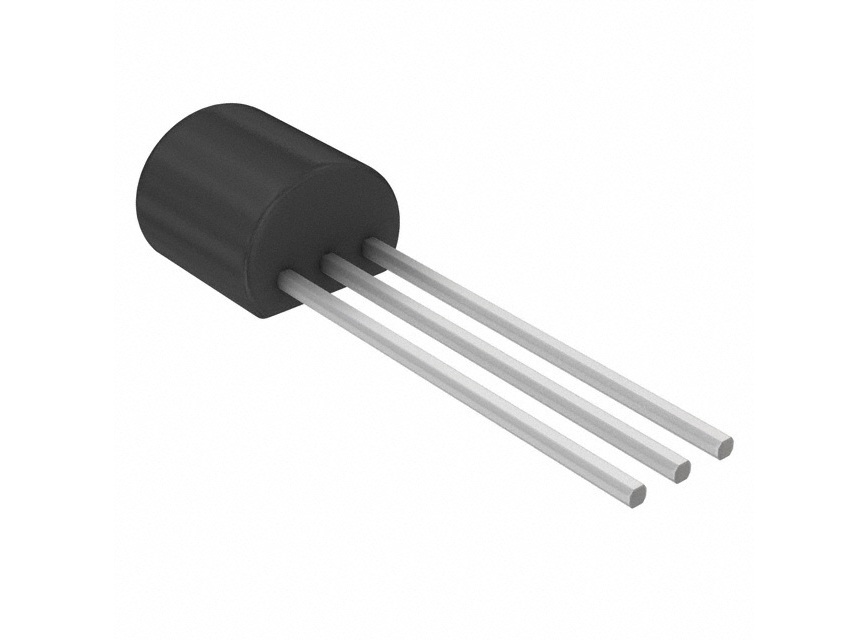

Czym jest tranzystor 2N5551

2N5551 to wysokonapięciowy, niskoprądowy tranzystor bipolarny NPN (BJT), który są zwykle wybierany, gdy projekt musi tolerować podwyższone obciążenie napięciowe przy umiarkowanym zapotrzebowaniu na prąd. W codziennej pracy projektowej to “wysokie napięcie, umiarkowany prąd” wydaje się być mniej luksusową cechą, a bardziej spokojnym, pragmatycznym sposobem unikania niespodzianek podczas wdrażania.

Typowe headlinowe specyfikacje zazwyczaj czytają się następująco:

• Napięcie przebicia kolektor-emiter, VCEO: około 160 V

• Prąd kolektora, IC (absolutny limit): do około 600 mA

Ta specyfikacja umieszcza go w kategorii “małe obciążenie, wysokie napięcie”, gdzie wiele ogólnych tranzystorów małosygnałowych nie zawodzi, ponieważ nie mogą dostarczyć prądu, ale ponieważ ich wartości napięcia pozostawiają mało miejsca na rzeczywiste zachowanie urządzenia.

Powszechnym powodem używania 2N5551 jest jego wyższa zdolność napięciowa w prostym opakowaniu TO-92, a nie bardzo wysoka prędkość czy wzmocnienie. Wybór tego opakowania ma codzienną, nieco nieefektowną korzyść: zwykle dobrze wpasowuje się w istniejące footprinty z minimalnymi przeróbkami mechanicznymi i ogólnie dobrze współpracuje z lutowaniem ręcznym, przeróbkami i szybkim prototypowaniem. Podczas rozwiązywania problemów z obwodem, który “powinien działać dobrze na papierze”, ale nie działa, może być naprawdę uspokajające wymienić część na taką z większym zapasem napięcia i obserwować, jak znikają sporadyczne problemy.

W scenariuszach naprawy i modernizacji projektanci często sięgają po 2N5551 po zaobserwowaniu, że urządzenia o niższym napięciu (często komponenty 40–60 V) wykazują zachowania, które trudno uzasadnić na podstawie samego schematu, sporadyczne wycieki, wczesne przebicia lub awarie, które występują tylko po wielokrotnym cyklu zasilania. Te problemy często mają swoje źródło w warunkach pracy, które schemat nie uchwyca w sposób jasny, zwłaszcza krótkie, energetyczne zjawiska zamiast ustalonych stanów DC.

Z perspektywy funkcji obwodu 2N5551 pojawia się w rolach, gdzie stres napięciowy “w stanie wyłączonym” jest ograniczeniem, które kształtuje projekt. Jest rutynowo używany w miejscach, gdzie chcesz kontrolowanego zachowania, gdy kolektor znajduje się pod wysokim napięciem, mimo że prądy sygnałowe są małe.

Typowe role zastosowań obejmują:

• Wzmocnienia małosygnałowe

• Sieci przesuwające poziomy

• Funkcje przełączania, gdzie VCE w stanie wyłączonym dominuje nad obrazem stresu

• Wysokonapięciowe interfejsy do tłumaczenia lub wykrywania podwyższonych szyn w niższe analogowe lub logiczne domeny

Doświadczenie na ławce zazwyczaj wzmacnia niekomfortową prawdę: wiele zdarzeń przebicia jest spowodowanych mniej przez nominalne napięcie zasilania, a więcej przez krótkie transjenty. Obwód może bezpiecznie znajdować się poniżej 160 V w stanie ustalonym, ale nadal doświadczać chwilowych skoków, które przekraczają VCE tranzystora podczas normalnej obsługi.

Częste źródła transjentów obejmują:

• Zdarzenia włączania i wyłączania obciążenia

• Indukcyjne odbicie

• Wtyczka lub odłączenie złącza na gorąco

• Pływające węzły, które oscylują z powodu niepożądanych L i C

• Wzrosty związane z linią i szczyty uruchamiania

Użycie 2N5551 to często prosty sposób na zmniejszenie niepokoju w tych momentach, pod warunkiem, że reszta układu jest zorganizowana tak, aby tranzystor nie był jedyną rzeczą stojącą między węzłem a energią przejściową.

Na temat prędkości: częstotliwość przejścia 2N5551 (fT) wynosi zazwyczaj około 100 MHz, co czyni go wygodnym do pracy audio, mało sygnałowej w instrumentach oraz niektórych podstawowych zadań z zakresu RF. W praktyce jednak, zachowanie przy wysokich częstotliwościach rzadko jest dominowane przez sam tranzystor. Gdy napięcia rosną, a układy fizyczne stają się rzeczywiste, pasożyty mają tendencję do przejęcia kontroli nad sytuacją.

Czynniki, które zwykle dominują zachowanie przy wysokich częstotliwościach lub stabilności, obejmują:

• Pasożytnicze pojemności (pojemności urządzenia plus niepożądana pojemność na płytce)

• Długość przewodów i powierzchnia pętli

• Poziomy impedancji otaczające urządzenie

• Efekt Millera w konfiguracjach o wysokim wzmocnieniu napięcia

• Niepożądane sprzężenie z węzłów o dużym wychyleniu do czułych wejść

W etapach o wysokim wzmocnieniu napięcia, sprawdzonym podejściem jest unikanie pozwalać węzłowi kolektora unosić się przy ekstremalnie wysokiej impedancji bez przemyślenia, co zrobi wychylenie napięcia przez pojemność. Gdy kolektor przesuwa się od dziesiątek do setek woltów, nawet małe pojemności mogą powodować przejście, które wydaje się nieproporcjonalne, a wynik może być frustrujący: niespodziewane zmniejszenie pasma przenoszenia, marginalna stabilność lub tajemnicza oscylacja, która pojawia się tylko w niektórych układach.

Zarządzanie prądem zasługuje na ostrożne podejście. Wartość do 600 mA najlepiej traktować jako zewnętrzną granicę, a nie komfortowy punkt pracy. W większości zastosowań wysokovoltage mało-sygnałowych celowo prowadzi się 2N5551 przy znacznie niższym prądzie kolektora, aby utrzymać rozpraszanie pod kontrolą, ograniczyć samonagrzewanie oraz uniknąć dryfu wzmocnienia, który może sprawić, że obwód będzie działał kapryśnie w zależności od temperatury lub różnic wykonawców. Jest pewna ulga płynąca z konserwatywnego ustawiania polaryzacji: układ ma tendencję do zachowywania się w ten sam sposób w poniedziałek rano, jak w przypadku pracy na stole w późny piątek.

Typowe wybory zarządzania stresem w rzeczywistych projektach obejmują:

• Konserwatywne prądy polaryzacji w celu ograniczenia strat mocy

• Oporniki bazy w celu kontrolowania napędu i zapobiegania przeciążeniom podczas przejść

• Oporniki kolektora dostosowane z myślą o energii przejściowej, a nie tylko o prądzie DC

• Zabezpieczenia lub tłumiki w celu uformowania impulsów indukcyjnych lub związanych z przełączaniem

Te dodatki nie dotyczą nadbudowywania; chodzi o uznanie, jak często trajektorie przełączania i nietypowe zdarzenia, a nie matematyka stanu ustalonego, decydują o tym, czy obwód wydaje się solidny.

Praktyczny sposób myślenia o 2N5551 to traktowanie go jako elementu budowlanego o wyższej napięciu, a nie jako silniejszej wersji ogólnego tranzystora mało-sygnałowego. Oferuje margines wytrzymałości, ale nie sprawia, że potrzeba zarządzania ścieżkami napięcia i prądu podczas przełączania, uruchamiania, awarii i interakcji użytkownika znika jak za dotknięciem czarodziejskiej różdżki. Projekty, które traktują napięcie znamionowe jako luz, a nie jako pozwolenie na pracę blisko krawędzi, mają tendencję do utrzymywania spokoju podczas powtarzających się cykli zasilania, zmian kabli oraz powolnego dryfu, który pojawia się wraz ze starzejącymi się komponentami i rzeczywistymi warunkami.

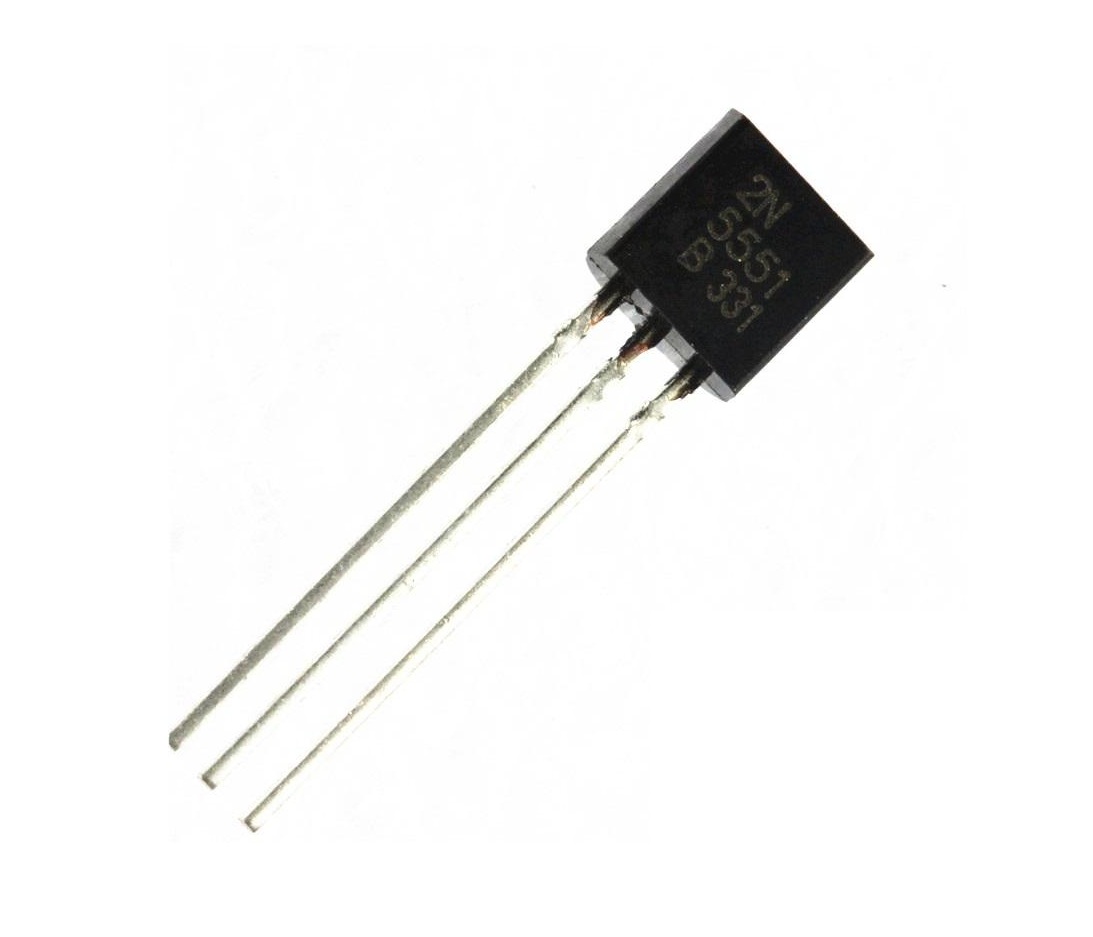

Specyfikacje elektryczne 2N5551 i rozważania projektowe

2N5551 zdobywa uznanie w sytuacjach, gdzie od tranzystora NPN mało-sygnałowego oczekuje się radzenia sobie ze stosunkowo wysokim napięciem, jednocześnie pozostając spokojnym i powtarzalnym w codziennej pracy. Urządzenie często preferowane jest w obwodach z niepewnymi warunkami, takimi jak odłączenia kabli, przewody indukcyjne lub problemy z sekwencjonowaniem zasilania, ponieważ wyższe limity napięcia zapewniają dodatkową ochronę podczas krótkich i trudnych do uchwycenia zdarzeń.

Jego główne limity napięcia są zazwyczaj interpretowane w następujący sposób:

• VCE(max): ~160 V

• VCB(max): ~180 V

Oznaczenia napięcia: gdzie pojawia się dodatkowa rezerwa

W wielu obwodach napięcie kolektora zachowuje się dobrze w stanie ustalonym, a następnie przez krótki czas źle podczas przejść. To jest moment, kiedy wyższa tolerancja napięcia 2N5551 staje się praktycznie odczuwalna, nie jako pozwolenie na pracę blisko krawędzi, ale jako bufor przeciwko zdarzeniom, które pojawiają się raz, a następnie znikają, gdy próbujesz je zmierzyć ponownie.

Typowe momenty, w których kolektor wspólny przekracza oczekiwania:

• Overshoot przy uruchamianiu

• Odłączenia obciążenia

• Indukcyjny kickback

• Szybkie węzły dV/dt, które chwilowo przekraczają napięcie kolektora w stanie ustalonym

Projekty, które bardziej niezawodnie przetrzymują te zdarzenia, zazwyczaj traktują przebicie lawinowe jako warunki awaryjne, a nie jako rutynowy obszar pracy. Nawet jeśli tranzystor może obsłużyć okazjonalne warunki lawinowe, często preferowany jest kontrolowany sposób na energię, ponieważ zmniejsza to wpływ różnic między częściami oraz zmian temperatury.

Typowe ścieżki klampujące używane do ograniczenia tych zdarzeń:

• Klamp diodowy do szyny zasilającej

• Snubber RC

• TVS (szczególnie przy niebagatelnej energii surge)

Prąd kolektora: liczba, która kusi ludzi (i dlaczego SOA wygrywa)

Często zobaczysz, że prąd kolektora jest podawany na poziomie około 600 mA, i łatwo jest to odczytać jako szeroki dokument zezwolenia. W praktyce osoby, które miały z tym do czynienia, z większą ostrożnością interpretują wartości IC, ponieważ bezpieczny obszar pracy (SOA) szybko się kurczy w miarę wzrostu VCE.

Prosta kontrola rzeczywistości, która często zmienia decyzje, to relacja mocy:

P ≈ VCE × IC

Ta jedna mnożenie ujmuje powszechny zaskoczenie: mały prąd przy wysokim napięciu może nadal wprowadzić urządzenie w zakres rozpraszania, który nagrzewa die TO-92 szybciej, niż byś się spodziewał. Wiele projektów utrzymuje ciągły prąd znacznie poniżej podanego numeru, nie dlatego, że tranzystor nie może krótko przewodzić wyższego prądu, ale dlatego, że powtarzające się nagrzewanie i chłodzenie mogą starzeć urządzenie w sposób, który nie ujawnia się natychmiast.

Praktyczne obawy o niezawodność, które wspierają konserwatywny projekt:

• Powtarzające się cykle termiczne (stopniowy dryf w czasie)

• Lokalizowane gorące punkty wewnątrz die (niewidoczne z zewnętrznej temperatury)

Rozpraszanie mocy: rzeczywistość TO-92 w rzeczywistych montażach

Typowe rozpraszanie w wolnej przestrzeni dla TO-92 2N5551 często podawane jest na poziomie około 625 mW, a w rzeczywistych konstrukcjach ten limit staje się tym, co cicho dyktuje, co jest komfortowe, a co tylko funkcjonalne podczas krótkiego testu na stole.

Prosta praktyczna kontrola stosowana w projekcie:

Kontrola rozpraszania w najgorszym przypadku

• Użyj najwyższego prawdopodobnego VCE

• Użyj najwyższego ciągłego IC

• Porównaj uzyskane rozpraszanie z tym, co TO-92 może realistycznie odprowadzić w oczekiwanej temperaturze otoczenia

Nawet łagodne wzrosty temperatury otoczenia oraz zapełniona płytka PCB mogą zmniejszyć dozwolone rozpraszanie na tyle, aby zmienić długoterminowe zachowanie. Sama temperatura powierzchni nie jest wiarygodnym pomiarem, ponieważ wewnętrzna temperatura złącza może być znacznie wyższa, zwłaszcza po tym, jak obudowa została zamknięta przez kilka godzin i ciepło całkowicie się nagromadziło.

Typowe czynniki budowlane, które zmniejszają margines komfortu termicznego:

• Ciepłe powietrze otoczenia wewnątrz obudów z słabym przepływem powietrza

• Gęste rozmieszczenie komponentów, które lokalnie zatrzymuje ciepło

• Ograniczona powierzchnia miedzi do rozpraszania ciepła przez nóżki

Zachowanie częstotliwości: fT pomaga, ale nie obiecuje wzmocnienia tam, gdzie chcesz

fT w pobliżu 100 MHz pokazuje, że urządzenie może zapewnić wzmocnienie w aplikacjach górno-audio i niskich RF, ale fT samo w sobie nie gwarantuje wydajności pasma. Rzeczywiste zachowanie AC zależy od warunków biasu i otaczającej impedancji. Wydajność może się znacznie różnić w różnych warunkach obwodu.

Główne składniki kształtujące rzeczywistą wydajność AC:

• Prąd biasu (ustawia transkonduktancję)

• Impedancja obciążenia kolektora

• Pojemności pasywne (Cbe i Cbc)

Zastosowanie wzmacniacza napięciowego: dlaczego Cbc często staje się ograniczeniem

W stopniach wzmocnienia napięcia wspólnego emiteru, pojemność kolektor-baza często jest parametrem, który dyktuje praktyczne pasmo, ponieważ jest mnożona przez wzmocnienie (efekt Millera). Rezultatem jest efektywnie większa pojemność wejściowa, co może zawęzić pasmo i sprawić, że stopień będzie bardziej wrażliwy na impedancję źródła.

Zastosowanie w przełączaniu: dlaczego zachowanie nasycenia często dominuje w czasach

W przypadku zmiany ról, prędkość wyłączania często mniej zależy od fT, a bardziej od zgromadzonego ładunku, gdy urządzenie jest prowadzone do saturacji. Jeśli napięcie bazy nie usuwa tego ładunku szybko, krawędzie ulegają zaokrągleniu, straty podczas przełączania rosną, a synchronizacja staje się nieregularna, co może być irytujące w czasie debugowania.

Zarządzanie stresem: bardziej przewidywalny sposób myślenia niż „maksymalne wartości”

Wiele projektów o długim czasie życia pochodzi z celowego zarządzania kategoriami stresu, a nie skupiania się na absolutnych maksymalnych liczbach. Niezawodność w terenie często zależy od stabilnego zachowania w ekstremalnych warunkach, ponieważ spójna operacja jest postrzegana jako niezawodna wydajność.

Kategorie stresu powszechnie śledzone podczas przeglądów projektowych:

• Stres elektryczny (szpilki napięciowe, długotrwałe lub powtarzające się narażenie na lawinowe przewodnictwo)

• Stres cieplny (temperatura złącza, cykliczne zmiany temperatury)

• Stres dynamiczny (szybkie krawędzie powodujące overshoot przez indukcyjność/pojemność pasożytniczą)

Gdy te stresy są utrzymane w ryzach, 2N5551 zazwyczaj zachowuje się w sposób spójny, nieprzewidywalny przez długi czas eksploatacji.

Czynniki opakowania i mechaniczne, które wpływają na projekt (przeredagowane)

2N5551 jest powszechnie sprzedawany w obudowie TO-92 z trzema prowadnicami w linii, ale kolejność pinów nie jest w pełni uniwersalna wśród dostawców i rodzin części. Osoby, które regularnie montują lub naprawiają sprzęt, mają tendencję do bycia rygorystycznymi w tej kwestii, ponieważ niezgodność pinów może marnować godziny, a nadal wyglądać prawie poprawnie na stole roboczym.

Zmienność przypisania pinów: mały detal, który powoduje ogromne zamieszanie

Praktyczny proces roboczy, który unika zbędnych błędów:

• Sprawdź przypisanie pinów w arkuszu danych dla konkretnego producenta

• Potwierdź fizyczną orientację przed lutowaniem

• Bądź szczególnie ostrożny przy zastępowaniu podobnie wyglądającego tranzystora

Gdy przypisanie pinów jest błędne, obwody mogą częściowo funkcjonować z powodu niezamierzonego przewodnictwa złącza, co może wprowadzać w błąd podczas rozwiązywania problemów i kusić do wielokrotnego cyklowania zasilania, co dodaje więcej stresu.

Mechanika TO-92: Wygoda izolacyjna a ograniczenia cieplne

Plastikowa obudowa jest elektrycznie izolująca, co upraszcza gęste układy i zmniejsza ryzyko przypadkowych zwarć. Kompromis to wydajność cieplna: większość ciepła wydobywa się przez prowadnice do miedzi PCB, a następnie do otaczającego powietrza. To sprawia, że wybór układu jest ważny w sposób łatwy do niedocenienia, dopóki urządzenie jest zasilane przez godzinę, a temperatura dochodzi do równowagi.

Szczegóły układu i montażu, które mierzalnie wpływają na ciągłe rozpraszanie:

• Długość i formowanie przewodów (krótsze przewody zmniejszają indukcyjność pasożytniczą i poprawiają przewodnictwo cieplne do PCB)

• Powierzchnia miedzi połączona z gorącym węzłem (najczęściej kolektor, w zależności od topologii) w celu umiarkowanego rozprzestrzeniania ciepła

• Bliskość komponentów (bliskie gorące rezystory/regulatory mogą podnieść lokalny ambient wokół opakowania)

Nawyk montażowy: traktuj TO-92 jako sprzęt wrażliwy na orientację, a nie tylko symbol

Praktyczny nawyk, który poprawia wyniki przy pierwszym podejściu, polega na traktowaniu umiejscowienia TO-92 jak mechanicznego ograniczenia, które zasługuje na dyscyplinę procesową. Spójna wyrównanie płaskiej strony, wyraźne oznaczenie stopy oraz szybka weryfikacja kolejności pinów podczas montażu tendencja do zmniejszania prac związanych z poprawkami, a także obniża ryzyko przypadkowego nadmiernego stresu spowodowanego błędnym podłączeniem sieci biasowej.

Zachowanie temperatury i wydajność w wysokich częstotliwościach/szybkich krawędziach

Typowy zakres pracy/przechowywania złącza wynosi około -55°C do +150°C, a kilka parametrów stale dryfuje w zależności od temperatury. Schematy biasowe, które automatycznie stabilizują się w zmieniających się warunkach, są często preferowane, ponieważ utrzymują bardziej spójne parametry między różnymi jednostkami i zmianami temperatury.

Dryf temperaturowy: co się zmienia i gdzie to najbardziej boli

Typowe zachowania związane z temperaturą, wokół których inżynierowie planują:

• VBE spada o około 2 mV/°C w miarę wzrostu temperatury

• Prądy upływu zwiększają się wraz z temperaturą

• Wzmocnienie prądowe (β) może przesuwać się w zależności od temperatury i punktu pracy

Te przesunięcia stają się bardziej zauważalne w sieciach biasowych, które opierają się na stałych napięciach bazowych lub rezystorach o dużych wartościach, gdzie mała zmiana elektryczna może przełożyć się na niekomfortowo dużą zmianę prądu kolektora.

Stronniczenie dla samodzielnej korekcji: degeneracja emitera jako stabilizujący wpływ

Powszechnie stosowaną techniką stabilizacji jest degeneracja emitera (rezystor emiterowy). W miarę wzrostu prądu, napięcie na emiterze również rośnie, co zmniejsza VBE i ponownie obniża prąd. To podejście poprawia spójność między urządzeniami i może także poprawić liniowość analogową.

Preferencje projektowe poprawiające spójność w różnych temperaturach:

• Użyj rezystorów emiterowych, aby wprowadzić ujemne sprzężenie zwrotne

• Zmniejsz zależność od β, gdy celem jest uzyskanie spójnego biasu, ponieważ β różni się znacznie między urządzeniami i punktami pracy

Ograniczenia wysokiej częstotliwości / szybkiego narastania: dwa dominujące mechanizmy

Efekt Millera z Cbc

Pojemność kolektor-emiter sprzęża zmiany napięcia wyjściowego do wejścia. W wzmacniaczu napięciowym z wspólnym emiterem, ta pojemność jest mnożona przez wzmocnienie i pojawia się jako większa efektywna pojemność wejściowa, co redukuje pasmo przenoszenia i zaokrągla krawędzie.

Typowe strategie łagodzenia stosowane w praktyce:

• Obniżenie impedancji kolektora, aby zredukować efekt wzmacniany przez Millera

• Dodanie małego kondensatora kompensacyjnego celowo, aby kontrolować dominujący biegun

• Użycie śledzenia emitera i/lub kaskody, gdy wymagane są zarówno pasmo przenoszenia, jak i zmiana napięcia

Przechowywanie naładowania saturacyjnego

Mocne zapychanie tranzystora do saturacji magazynuje nadmiar ładunku w regionie bazy, a ten ładunek musi być usunięty, zanim możliwe będzie szybkie wyłączenie. Gdy nie zostanie usunięty szybko, czasy opadania się wydłużają, a straty przełączania wzrastają, często w sposób, który wydaje się nieproporcjonalny do prostoty schematu.

Techniki powszechnie stosowane, aby uniknąć wolnego wyłączania:

• Wybierz wartości rezystorów bazy dla wystarczającego napędu, używając kontrolowanej wymuszonej beta (często ~10–20, w zależności od celów prędkości i marginesu)

• Dodaj zacisk Bakera (sieć diodową), aby ograniczyć głębokość saturacji i zredukować przechowywany ładunek

• Zapewnij ścieżkę rozładowania bazy-emiter (układ rezystora/diody), aby aktywnie wypchnąć ładunek podczas wyłączania, szczególnie gdy napęd może przejść w wysoką impedancję

Zamiar projektowy: zdecyduj, czy ma być liniowy czy przełączony wcześnie i napędzaj odpowiednio

Sposób myślenia, który zazwyczaj zapobiega rozczarowującym wynikom prędkości, polega na wczesnym zdecydowaniu, czy urządzenie jest używane jako wzmacniacz liniowy, czy jako przełącznik, a następnie biasować i napędzać je, aby odpowiadało temu zamiarowi. Wiele frustrujących wyników wynika z mieszania oczekiwań, pchając etap w głęboką saturację, podczas gdy jednocześnie oczekuje się wyraźnych, podobnych do RF krawędzi kolektora. Utrzymywanie intencjonalnego regionu pracy (liniowego dla wierności, nasyconego lub lekko nasyconego dla szybkości) zazwyczaj prowadzi do zachowań, które wydają się zarówno szybsze, jak i bardziej przewidywalne podczas walidacji.

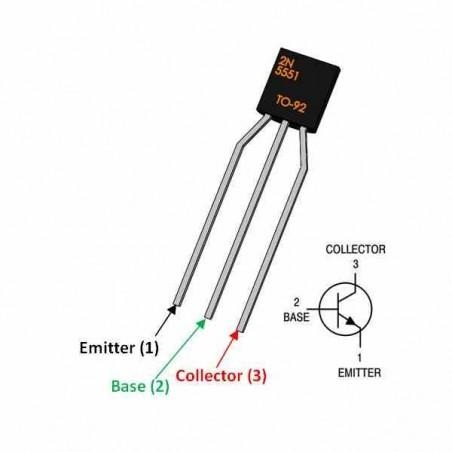

Konfiguracja pinów 2N5551 i funkcje terminali

2N5551 posiada trzy terminale: emiter, bazę i kolektor, a obwód zachowuje się przewidywalnie tylko wtedy, gdy te terminale są przypisane do odpowiednich węzłów. Zamiana przewodów rzadko jest chwilą „oops, to mało istotne”; może przesunąć urządzenie w niezamierzony region pracy, zniekształcić oryginalne obliczenia biasu i zwiększyć przecieki w sposób, który łatwo przeoczyć podczas szybkiego sprawdzenia na stole. W układach o wyższych napięciach ten sam błąd może także skierować tranzystor w kierunku mechanizmów awarii, które osłabiają go znacznie przed uzyskaniem oczywistej, czystej awarii.

Objawy często wydają się normalne, co może utrudniać diagnozowanie problemów. Budowa, która wydaje się cierpieć z powodu tajemniczej niestabilności lub dziwnego dryfu biasu, często prowadzi do czegoś boleśnie mundanego: przyjęty rysunek TO‑92 w czyichś notatkach nie pasuje do rzeczywistej części, która jest w zasięgu ręki, lub mieszany komplet zawiera inny porządek wyprowadzeń.

Rola elektryczna każdego przewodu

Emiter

W wielu układach NPN emiter znajduje się blisko lokalnego odniesienia (często uziemienie w konfiguracji niskiej), a to umiejscowienie kształtuje, w jaki sposób cała faza myśli. Elektrycznie tranzystor reaguje na VBE i prąd emiterowy; napięcie bazy samo w sobie nie jest wielkością, która utrzymuje spójność zachowania.

Rezystor emiterowy jest powszechnym sposobem, aby uczynić prąd kolektora mniej wrażliwym na rozprzestrzenienie wzmocnienia między jednostkami i dryf temperatury. W miarę wzrostu prądu, napięcie na emiterze rośnie wraz z nim, VBE efektywnie maleje, a faza naturalnie się cofa, co jest nieefektowne, ale bardzo skuteczne lokalne sprzężenie zwrotne, które zapobiega wpadaniu w nieprzyjemne zakątki.

Istnieje również praktyczna lekcja, która pojawia się po wystarczającej liczbie prototypów: mały opornik emiterowy często oddziela działający układ z ładnym tranzystorem z wierzchu torby od działania na rolkach, wahań otoczenia i starzenia się. Ta spójność jest zwykle odczuwana jako ulga podczas uruchamiania, ponieważ zmniejsza potrzebę ciągłego wymieniania części, aż obwód przestanie być kapryśny.

Baza

Baza jest terminalem sterującym, ale zachowuje się jak wejście sterowane prądem z ograniczeniami, a nie jak potencjometr, który ustawia prąd kolektora z idealną powtarzalnością. W trybie pracy aktywnej do przodu prąd kolektora mniej więcej podąża za IC ≈ β × IB, jednak β zmienia się w zależności od poziomu prądu kolektora, temperatury złącza i różnic procesów między producentami, a nawet między partiami.

Kiedy schemat dzielnika "ustawia" prąd, opierając się na stałym założeniu β, obwód ma tendencję do wędrówki w zależności od temperatury, przerywania wcześniej niż się spodziewano lub wydaje się niekonsekwentny z jednej budowy do drugiej. Spokojniejsze, bardziej powtarzalne podejście polega na wprowadzeniu polaryzacji, tak aby oporniki i degeneracja emiterowa dominowały nad punktem pracy, pozostawiając β jako szczegół drugorzędny, a nie fundament.

Taki sposób myślenia często sprawia, że symulacje i sprzęt lepiej współpracują. Zmniejsza to również potrzebę wielokrotnego wymieniania tranzystorów, aż obwód zacznie działać poprawnie.

Kolektor

Kolektor zazwyczaj łączy się z obciążeniem lub opornikiem kolektora i jest to węzeł, który doświadcza największych wahań napięcia. W przypadku 2N5551 ma to znaczenie, ponieważ często jest wybierany do pracy ze sygnałami o wyższych napięciach, gdzie kolektor jest bardziej narażony na stresy VCE i nagłe niespodzianki.

W rzeczywistych układach węzeł kolektora to także miejsce, gdzie pojawiają się nadmiarowe wahania i oscylacje, gdy indukcyjność okablowania, rzeczywiste obciążenia i krawędzie przełączania wchodzą w grę. To jeden z powodów, dla których projekt może wydawać się całkowicie w porządku w schludnym ustawieniu na stole, a mimo to starzeje się źle lub działa niestabilnie w terenie; te dodatkowe szczyty nie zawsze pojawiają się w idealizowanych testach, ale kolektor musi je znieść.

Jak potwierdzić tożsamość nóżki przed zbudowaniem (szybko, bezpiecznie, powtarzalnie)

Nie polegaj na ogólnym schemacie nóżek TO-92

Z płaską stroną obudowy TO-92 zwróconą w twoją stronę, wiele wariantów 2N5551 jest przedstawianych jako E–B–C od lewej do prawej, ale ten wzór nie jest czymś, co można bezpiecznie założyć dla wszystkich producentów, źródeł pakietów lub rewizji oznaczeń. Wiarygodnym odniesieniem jest karta katalogowa konkretnego producenta oraz układ nóżek przypisany do rysunku obudowy tego producenta.

Może to wydawać się żmudnym dokumentowaniem, dopóki nie doświadczysz alternatywy: godzin pracy poprawkowej, ponieważ obwód prawie działa, plus ciągłe zmartwienie, że tranzystor mógł być częściowo obciążony podczas nieudanych prób i jest teraz cichą odpowiedzialnością.

Identyfikacja diody w trybie multimetrów (najpierw baza, potem orientacja)

Szybka metoda weryfikacji wykorzystuje multimetr w trybie diodowym.

Kroki (celowo utrzymane w mechaniczny sposób, aby były łatwe do powtórzenia na zatłoczonym stole):

• Zidentyfikuj bazę: znajdź nóżkę, która pokazuje spadek diodowy do każdej z pozostałych dwóch nóżek, gdy dodatnia nóżka miernika znajduje się na potencjalnej bazie (typowe dla NPN).

• Rozróżnij emiter i kolektor: użyj miernika/testera komponentów z trybem hFE lub testu tranzystora, jeśli jest dostępny, lub porównaj zachowanie w prostym przyrządzie z znanym prądem bazy i obserwuj, które połączenie produkuje silniejsze przewodzenie i czystsze nasycenie.

Krok identyfikacji bazy jest zazwyczaj prosty, ponieważ tylko jedna nóżka zwykle forward-biasuje do obu pozostałych nóżek w oczekiwanym kierunku. Rozróżnienie emiter/kolektor jest subtelniejsze, ponieważ oba złącza przypominają diody przy niskich prądach testowych, co jest dokładnie powodem, dla którego dedykowany tryb testera lub mały przyrząd, któremu ufasz, mogą zaoszczędzić czas i wątpliwości.

Nawyk weryfikacji przed lutowaniem jest popularny w laboratoriach z jakiegoś powodu: wychwytuje mieszane partie, przelabelowane części i błędy w stopach wcześnie, gdy naprawa problemu jest niemal bezwysiłkowa.

Dlaczego błędna identyfikacja może wydawać się działać

Błędnie zidentyfikowany tranzystor może nadal przewodzić przy niskim prądzie, ponieważ zachowanie odwrotnie aktywne i ścieżki upływu mogą naśladować słabe wzmocnienie. Ten złudny efekt sprawia, że pomyłka jest emocjonalnie irytująca: szybka kontrola przy niskim napięciu może przejść, dając fałszywe poczucie zakończenia.

Gdy napięcie zasilania i wychylenie sygnału wzrastają, ten sam obwód może stać się hałaśliwy, niestabilny lub obciążony, a faza "w zasadzie działa" może cicho przekształcić się w punkt początkowy dla ukrytych uszkodzeń.

Tryby awarii i problemy z wydajnością spowodowane błędami w pinout

Zamiana emiter-kolektor: zachowanie w trybie odwrotnym i nieustanny bias

Jeśli emiter i kolektor zostały zamienione, urządzenie może działać w trybie odwrotnym z poważnie zmniejszonym wzmocnieniem. Etap może nadal przesyłać sygnał, co może wprowadzać w błąd podczas diagnozowania, ale punkty bias wystawiają tendencję do dryfowania, zniekształcenia rosną, a zachowanie przy nasyceniu staje się trudniejsze do przewidzenia.

Typowym skutkiem zespołu jest zwiększenie emisji ciepła: otaczający obwód może działać na tranzystorze silniej, aby zrekompensować brak zysku, co prowadzi do wzrostu temperatury złącza i odsuwania parametrów dalszym od założeń projektu.

Zamiana emiter-kolektor: cieńszy margines przebicia i większy wyciek

Jeśli emiter i kolektor zostały zamienione, margines przebicia zazwyczaj się zmniejsza, a wyciek często wzrasta. W projektach wysokoprądowych staje się to szczególnie nieprzyjemne, ponieważ struktura po stronie kolektora jest zazwyczaj projektowana, aby tolerować większe napięcie odwrotne niż po stronie emitera.

Praktycznym rezultatem jest to, że ocena napięcia, która wygląda komfortowo na papierze, może być delikatna w sprzęcie, szczególnie gdy obecne są zdarzenia przejściowe, a środowisko jest mniej wybaczające niż kontrolowane ustawienie na stole.

Stres przełączania: niespodziewane lawinowe zjawiska i opóźnione, trudne do wyjaśnienia degradacje

W aplikacjach przełączających, błędny pinout może doprowadzić do niezamierzonego zjawiska lawinowego podczas wyłączania lub podczas zdarzeń indukcyjnego odbicia. Część może przetrwać wczesne testy i nadal gromadzić uszkodzenia, które później objawiają się wyższym wyciekiem, większym szumem, zmniejszonym wzmocnieniem lub nieregularnymi progami przełączania.

To opóźnione zachowanie awarii to jeden z powodów, dla których preferowane jest konserwatywne zabezpieczenie przed przejściami zamiast zakładać, że krzem będzie nadal działał normalnie:

Typowe przeciwdziałania to tłumiki, zaciski oraz odpowiednio zaprojektowane napędy bazowe.

Praktyczne stanowisko projektowe: traktować pinout jako ograniczenie związane z niezawodnością

Poprawność pinout nie dotyczy tylko przekazywania sygnału od dnia pierwszego. Chodzi także o zachowanie rezerwy napięciowej, utrzymanie tranzystora w regionie pracy, który sieć biasowana przewidywała, oraz unikanie mechanizmów stresowych, które nie ogłaszają się od razu.

Gdy kolejność wyprowadzeń traktowana jest jako ograniczenie projektowe weryfikowane na dwa sposoby, przez kartę danych dostawcy i szybki pomiar, nagrodą jest nuda w najlepszym sensie: prototypy, jednostki produkcyjne i długoterminowe zachowanie mają tendencję do pasowania do siebie, a obwód przestaje zaskakiwać nieprzyjemnymi niespodziankami po opuszczeniu stanowiska.

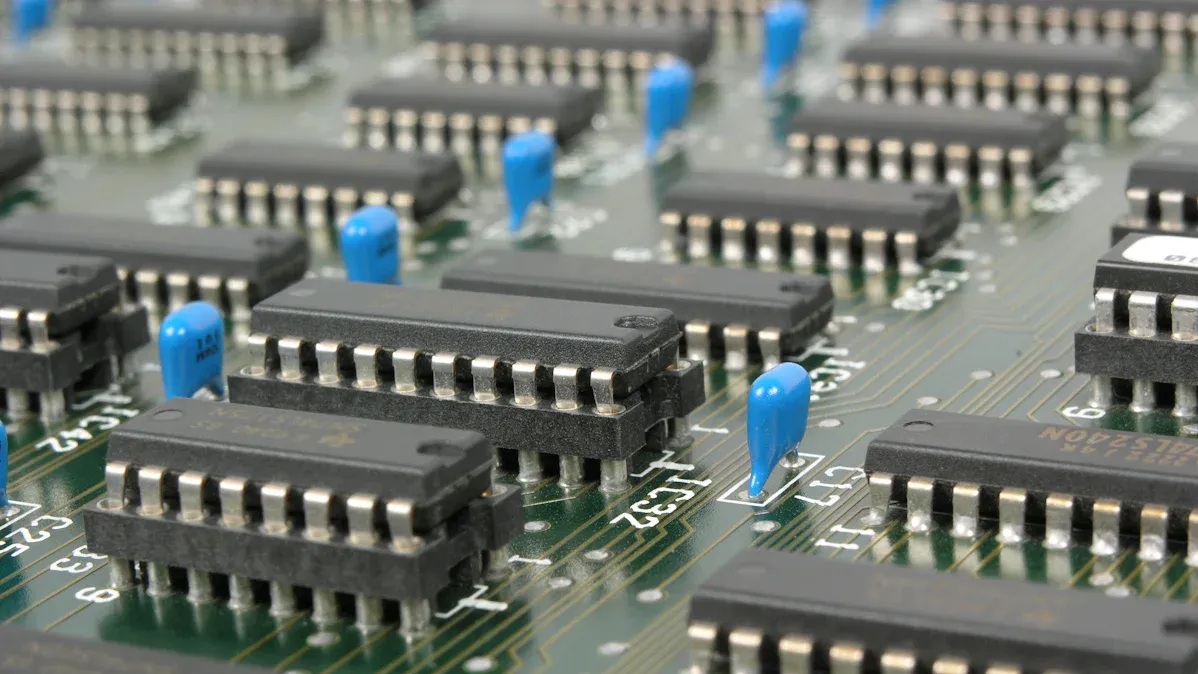

Typowe zastosowania 2N5551 w obwodach analogowych i przełączających

2N5551 wydaje się najbardziej komfortowy w obwodach, w których rezerwa napięciowa i powtarzalne zachowanie przeważają nad atrakcyjnością wysokiego szczytowego prądu, ekstremalnie szybkich zboczy czy dążeniem do ostatniego kawałka wzmocnienia RF. Często pasuje do zespołów, które preferują montaż przewlekany, części, które można łatwo badać oraz wykrywanie usterek, które nie przeradza się w zgadywanie. Przy wyższych napięciach zasilających zazwyczaj zachowuje się z mniejszą dramatycznością niż małocząsteczkowe BJT niskonapięciowe, które mogą skłonić do dodatkowych zacisków, dodatkowych części ochronnych, lub „dlaczego ta jedna się zepsuła, a trzy pozostałe nie?” analizy pośmiertne.

Wzmocnienie małych sygnałów (Audio, czujniki, układy wejściowe)

W etapach wzmacniacza małych sygnałów, 2N5551 pasuje do bloków wzmocnienia napięcia w konfiguracji wspólnego emitera, które muszą tolerować wyższe napięcie kolektor-emiter, nie żyjąc na krawędzi. Praktycznym sposobem myślenia o biasie jest wybór regionu prądu kolektora, który utrzymuje stałą transkonduktancję, ponieważ gm ≈ IC/VT. Kiedy gm znajduje się w stabilnym, przewidywalnym zakresie, wzmocnienie, zachowanie w odniesieniu do wejścia i dryf temperatury zazwyczaj wyglądają bardziej jednorodnie z jednostki do jednostki, szczególnie gdy oczekuje się, że obwód zostanie później odbudowany, serwisowany w terenie lub porównywany na wielu płytkach.

β nie jest obietnicą; może się znacznie wahać (często w zakresie ~80–250 w zależności od partii, IC i temperatury). Z powodu tego rozrzutu, schematy biasu składają się lepiej, gdy punkt roboczy jest ustawiony głównie przez proporcje rezystorów i rezystor emiterowy, zamiast polegać na β, jakby była to stała regulacja.

Praktycznym poziomem rzeczywistości na poziomie ławki jest to, że sieć biasowa, która wygląda na solidną w pojedynczym prototypie, może wędrować po małej partii urządzeń, chyba że degeneracja emitera faktycznie spełnia swoją rolę. Projekty, które mają być powielane, często nagradzają ten konserwatywny styl: punkt DC ląduje tam, gdzie się spodziewałeś, a czas rozwiązywania problemów pozostaje skoncentrowany na obwodzie, a nie na ruletce tranzystorowej.

Degeneracja emitera zazwyczaj przynosi kilka codziennych korzyści, które ujawniają się w pomiarach i testach odsłuchowych:

Poprawa liniowości; redukcja zniekształceń; zmniejszona wrażliwość DC na zmiany urządzeń; samokorekcja termiczna poprzez wzrost VE zmniejszający napęd VBE, gdy IC rośnie.

To zachowanie termiczne ma znaczenie w zwykłych obudowach, gdzie ciepło gromadzi się z czasem, lub gdzie tranzystor znajduje się w pobliżu cieplejszych części (regulatory, rezystory mocy, lampy). W takich sytuacjach stopień może pozostać bliżej swojego zamierzonego punktu pracy, a nie powoli dryfować w kąt.

Dla niskoszumnych dźwięków i przedwzmacniaczy czujników, umiarkowany prąd kolektora często jest spokojniejszym punktem startowym niż pchanie prądu tylko po to, aby uzyskać dodatkowe gm. Umiarkowany prąd zwykle zmniejsza samonagrzewanie się i unika wymuszania otaczających rezystorów, źródeł biasu lub źródeł sygnału w reżimy, w których ich własny szum i nieidealne zachowanie stają się trudniejsze do zignorowania.

Decoupling zazwyczaj przynosi największe korzyści, gdy traktuje się go jako część etapu wzmacniacza, a nie jako ogólną myśl. Lokalne omijanie zasilania umieszczone blisko ścieżki zasilania tranzystora może zapobiec temu, by impedancja zasilania była "słyszana" jako szum lub "widoczna" jako powolny dryf czujnika.

Wysokoomowe węzły zazwyczaj zasługują na dodatkowy szacunek w fizycznych konstrukcjach. Długie przewody, wysokie sieci rezystorowe lub odniesienia do masy, które wędrują, mogą zamienić stabilny schemat w kolektor szumów. Jednym z bardziej satysfakcjonujących poprawek polowych jest również jedna z najprostszych: skrócić wysokoomowy przewód, zapewnić bardziej wyraźny pobliski zwrot i przenieść kondensator decouplujący tak, aby zamykał lokalnie pętlę prądową, zamiast przeciągać tę pętlę przez płytkę. Na papierze nic się nie "zmienia", a jednak na ławce obwód nagle może zachowywać się jak projekt, który myślałeś, że zbudowałeś.

W praktyce mały sygnał, któremu kończysz ufać, to często ten z nieco mniej ambitnym wzmocnieniem, ale bardziej stabilnym w całym zakresie temperatur, zmian zasilania i rozprzestrzenienia urządzeń. 2N5551 dobrze wspiera to podejście: jego wyższa zdolność VCE skierowuje cię w stronę konserwatywnych marginesów, a te marginesy zwykle zmniejszają nieprzyjemne niespodzianki podczas włączania, gorącego podłączania kabli, czy wydarzeń związanych z przesterowaniem zasilania, które są powszechne w rzeczywistych systemach.

Praca przełączająca (przekaźniki, przesunięcie poziomu, łańcuchy LED)

Używany jako przełącznik, 2N5551 może obsługiwać umiarkowane obciążenia w swoich granicach prądowych i mocy, a jego wyższa klasyfikacja VCE jest zaletą na wyższych szynach lub w okablowaniu, które generuje indukcyjne piki i transjentne. Często jest wybierany, gdy tranzystor o niższym napięciu wymagałby dodatkowych części zaciskowych lub zawodziłby sporadycznie w instalacjach, gdzie okablowanie jest długie, obciążenie jest chaotyczne lub środowisko jest elektrycznie hałaśliwe.

Wybór rezystora bazy silnie wpływa na zachowanie przełączania. Wymuszone wartości beta wokół 10 do 20 są często używane do utrzymania niezawodnej saturacji w całym zakresie zmian urządzeń oraz zmienności obciążenia. To poprawia spójność w stanie włączenia, ale nadmierny napęd bazy może przechowywać dodatkowy ładunek i spowalniać czas wyłączania.

Kiedy to się dzieje, objawy mają tendencję do bycia bardzo "ludzko irytującymi" w laboratorium: przekaźnik, który zwalnia powoli, łańcuchy LED, które lekko migają, krawędzie, które wydłużają ogon na oscyloskopie, lub element, który działa cieplej, niż się spodziewałeś, przy wyższych częstotliwościach przełączania. Jeśli "działa" przy niskiej częstotliwości, ale zaczyna wydawać się kleisty, gdy przyspieszasz, nadmierne wzmocnienie saturacji jest powszechnym winowajcą.

Głębsza saturacja zwykle obniża VCE(sat), ale także spowalnia wyłączanie. Jeśli czas wyłączania jest częścią działania produktu (czas zwolnienia przekaźnika, jakość krawędzi PWM, synchronizacja czasowa), może być wygodniej unikać głębokiej saturacji lub zapewnić ścieżkę rozładowania bazy.

Umiarkowany rezystor bazy-emiter często poprawia zachowanie w stanie wyłączenia, odprowadzając zgromadzony ładunek i zmniejszając podatność na wycieki lub zakłócenia, które mogą częściowo włączyć urządzenie w najmniej oczekiwanym momencie.

Dla obciążeń indukcyjnych, takich jak przekaźniki, domyślną ochroną jest dioda flyback, aby zapobiec skokowi kolektora do stanu awarii. Zwykła dioda, jednak, również spowalnia rozkład prądu, a tym samym spowalnia zwalnianie. Jeśli szybkość zwalniania ma znaczenie, zwykle stosuje się sieci zaciskowe, które pozwalają na wyższe (ale kontrolowane) napięcie flyback.

W systemach kontrolnych, ta wymiana może objawiać się w sposób, który jest trudny do "przekonywania" za pomocą teorii: jeden przekaźnik działa czysto i przewidywalnie, podczas gdy inny wydaje się lepić lub wprowadza dryf czasowy w sekwencji mechanicznej. Podejście z blokadą często stanowi różnicę.

Sukces przełączania to nie tylko szczytowy prąd na wykresie danych. Rzeczywiste zespoły wprowadzają rzeczywistości termiczne: rozpraszanie pakietu, przepływ powietrza, powierzchnię miedzi, temperaturę obudowy i cykl pracy. Obwód, który działa na płytce próbnej, może działać zauważalnie cieplej w ciasnej obudowie, zwłaszcza jeśli urządzenie spędza więcej czasu w obszarze liniowym podczas krawędzi lub jeśli obciążenie czasami gwałtownie rośnie.

Projekty, które pozostawiają więcej wolnej przestrzeni napięciowej i traktują rozpraszanie mocy z komfortowym deratingiem, często okazują się tymi, które utrzymują działanie po tygodniach cykli termicznych, gdy nowość znika, a liczy się tylko stabilność.

Rola audio i podstawowe zastosowania RF

Z fT wynoszącym około 100 MHz, 2N5551 może służyć jako bufor RF, oscylatory i etapy IF, ale układ staje się nieodłączny od zachowania obwodu. Krótkie ścieżki, ciasne ścieżki powrotne i kontrolowane obszary pętli redukują niezamierzoną pętlę zwrotną. W tych częstotliwościach nie jest niespotykane, że schemat, który wygląda całkowicie szanował, mimo to oscyluje, jeśli fizyczna budowa tworzy parasytowe ścieżki sprzężenia.

Przykłady zastosowań RF/Audio często grupowane pod tym parasolem obejmują:

Bufory RF; oscylatory; etapy IF; etapy przedwzmacniaczy o wyższym napięciu; etapy wzmacniaczy napięciowych (VAS).

W etapach wzmocnienia RF, pomnożony przez Millera Cbc może ograniczać pasmo przenoszenia i dodawać przesunięcie fazowe, które wprowadza etap w kierunku niestabilności. Degeneracja emitera może uspokoić to zachowanie, zazwyczaj kosztem wzmocnienia, a wielu budowniczych znajduje tę wymianę łatwiejszą do zaakceptowania, gdy celem jest powtarzalna operacja na wielu płytkach i obudowach.

Neutralizacja może również pomóc, ale wymaga starannego wykonania. W wielu praktycznych konstrukcjach, nieco niższe wzmocnienie, które zachowuje się prawidłowo, gdy pokrywa jest nałożona lub gdy ktoś porusza kablem, okazuje się lepszą okazją inżynieryjną niż wyższe wzmocnienie, które czasami wchodzi w oscylacje.

Kilka nawyków budowlanych ma tendencję do redukcji zaskakującego zachowania RF:

Zachowuj krótkie ścieżki sprzężenia zwrotnego; utrzymuj czyste odniesienie ziemskie; unikaj długich połączeń o wysokiej impedancji w pobliżu węzła kolektora; minimalizuj obszar pętli wrażliwych ścieżek.

Cykliczna lekcja z laboratorium to, że przesunięcie komponentu o kilka milimetrów, dostosowanie ścieżki powrotnej lub zacieśnienie pętli ziemi mogą kończyć oscylacje bardziej niezawodnie niż wymiana partii tranzystorów lub debatowanie nad pojemnościami β.

W obwodach audio, 2N5551 często pojawia się w etapach przedwzmacniaczy o wyższej mocy lub etapach wzmacniaczy napięciowych. Dodatkowa ocena VCE pomaga unikać przesterowania lub uszkodzenia podczas dużych wahań napięcia oraz podczas transjentów uruchamiania. W codziennym rozrachunku, ta marża sprawia, że obwód wydaje się spokojniejszy: szyny mogą rosnąć nierównomiernie, obciążenia mogą chwilowo odłączać się, a tranzystor jest mniej skłonny do wprowadzania w warunki napięciowe, które później objawiają się jako przerywane szumy, dryf lub pogorszenie wydajności.

Najbardziej spójną korzyścią z 2N5551 jest to, jak często pozwala wyższemu napięciu pozostać prostym. Kiedy wybór tranzystora zmniejsza chęć dodawania blokad wszędzie, łagodzi wrażliwość na nadwyżkę napięcia i pozostaje opanowany przy konserwatywnym polaryzowaniu, walidacja zazwyczaj przebiega szybciej, a długoterminowa konserwacja staje się mniej frustrująca, ponieważ obwód ma mniej zaskakujących zachowań czekających na zły dzień i złą temperaturę.

Jak poprawić niezawodność 2N5551 i zapobiec awariom

Niezawodne działanie 2N5551 wynika z traktowania napięcia, prądu i temperatury jako połączonego zestawu ograniczeń, a nie trzech niezależnych punktów kontrolnych. Wiele "niewyjaśnionych" awarii w terenie występuje w projektach, które wyglądają na zgodne w dniu odczytu danych, ale tracą komfort, gdy w rzeczywistości pojawiają się przebiegi falowe, transjenty i cieplejsze niż oczekiwano obudowy. W małej obudowie TO-92, krótkie wybuchy stresu i małe wybory dotyczące układu mogą wydawać się nieproporcjonalnie ważne, a ta niezgodność jest źródłem wielu frustracji.

Utrzymuj napięcie, prąd i moc w praktycznych granicach roboczych

Staraj się projektować z przestrzenią do oddychania zamiast krążyć w pobliżu opublikowanych limitów. Utrzymywanie VCE znacznie poniżej ~160 V i IC znacznie poniżej ~600 mA zazwyczaj zmniejsza liczbę niespodzianek, które działały wczoraj, szczególnie gdy obwód jest przełączany, pulsy są aktywowane lub zastosowany w cieplejszym otoczeniu niż laboratorium.

Szybła arytmetyka pozostaje użytecznym punktem wyjścia:

PD ≈ VCE × IC

Niuanse, który ma znaczenie w rzeczywistych układach, polega na tym, że VCE i IC rzadko pozostają stałe. Podczas przejść przełączania obie wartości mogą być znaczne jednocześnie, co prowadzi do krótkotrwałych skoków rozpraszania, które nie pojawiają się w obliczeniach stanu ustalonego. Jeśli tylko walidujesz punkty DC, łatwo poczuć się pewnie, a potem zastanawiać się, dlaczego urządzenie działa cieplej niż sugeruje intuicja.

Deratyzacja temperatury objawia się w praktyce jako różnica między „stabilnym na stole” a „stabilnym po zainstalowaniu”. Obwód, który zachowuje się spokojnie w otwartym powietrzu, może stać się niestabilny po zamontowaniu w małej obudowie: temperatura otoczenia wzrasta, przepływ powietrza osłabia się, a droga cieplna z opakowania TO-92 do środowiska staje się mniej wybaczająca. Projektowanie na niższą temperaturę złącza zazwyczaj opłaca się w postaci mniejszej dryfu, stabilniejszych punktów biasu i mniej przerywanych zwrotów.

Obciążenia indukcyjne i o wysokiej impedancji zasługują na dodatkową ostrożność, ponieważ mogą generować skoki, które przekraczają VCE, nawet gdy zasilanie DC wydaje się łagodne. Niekontrolowane nadciśnienie to częsty podstawowy problem, dlatego pomocne jest celowe ograniczenie tego zjawiska.

Typowe opcje kontrolowania skoków:

• Snubber RC na obciążeniu lub transistorsie podczas przełączania indukcyjnego

• Dioda flyback tam, gdzie pozwala na to polaryzacja (przekaźniki/cewki), przy użyciu odpowiednio szybkich diod, gdy prędkości krawędzi są wysokie

• Sieci clamp, które ograniczają VCE do określonego pułapu

• Ścisłe pętle przewodów i kompaktowe drogi powrotne w celu zredukowania indukcyjności pasożytniczej, która przekształca di/dt w skoki napięcia

Z perspektywy kosztów i poprawek mała sieć clamp jest często czystszą opcją niż opieranie się na niespecyfikowanej marży lub mając nadzieję, że sporadyczne lawiny są prawdopodobnie w porządku. Nawet gdy stres nie powoduje natychmiastowej awarii, powtarzające się uderzenia mogą kumulować degradację i cicho obniżać długoterminową niezawodność.

Radzenie sobie z ciepłem z góry w opakowaniu TO-92

TO-92 jest wygodne do umieszczania i lutowania ręcznego, ale szybko się nagrzewa, ponieważ masa cieplna jest ograniczona, a droga cieplna z die jest skromna. Strategia, która zapobiega gromadzeniu się ciepła, zazwyczaj przynosi bardziej przewidywalne wyniki niż próba „wyciągania ciepła” po tym, jak punkt pracy jest już agresywny.

Dźwignie kontrolowania ciepła, które zwykle działają najlepiej, gdy są stosowane razem:

• Zmniejszenie prądu ciągłego tam, gdzie to możliwe, szczególnie przy wyższych VCE

• Unikanie obszarów pracy, gdzie urządzenie spędza zauważalny czas z zarówno niebagatelnym VCE jak i niebagatelnym IC (wzorzec często spowodowany zbyt słabym przełączaniem)

• Rozprzestrzenienie ciepła w PCB dzięki większej ilości miedzi na przewodach kolektora/emittera (szersze ścieżki i małe dozowniki miedzi wokół pinów mogą znacząco obniżyć wzrost temperatury bez zastosowania radiatora)

• Utrzymanie części wrażliwych na ciepło z dala od tranzystora, aby nie podnosić lokalnie temperatury otoczenia wokół opakowania

Gdy rozpraszanie mocy utrzymuje się w zakresie kilku setek miliwatów przez dłuższy czas, zmiana na większe opakowanie jest często łatwiejsza niż poprawa metod chłodzenia. Pakiety takie jak TO-126, TO-220, SOT-223 lub DPAK mogą obniżyć temperaturę złącza, poprawić spójność i zmniejszyć wrażliwość na różnice w przepływie powietrza i układzie. Dodatkowa przestrzeń cieplna często objawia się jako lepsza stabilność elektryczna, a nie tylko mniejsza liczba awarii.

Unikaj pułapek wysokiej częstotliwości i biasowania, które cicho zawiodą

Wiele uszkodzonych tranzystorów sygnałowych nie jest ofiarami dramatycznych zdarzeń przetężeniowych; są ofiarami rozsądnych założeń, które nie sprawdzają się w różnych temperaturach, tolerancjach lub krawędziach przełączania. 2N5551 może być tolerancyjny, ale niektóre błędy powtarzają się na tyle często, że warto je traktować jako wzorce, a nie wyjątki.

Nie zakładaj, że rozmieszczenie pinów odpowiada innym podobnym częściom TO-92

Obudowy TO-92 mogą wyglądać identycznie, podczas gdy używają różnych kolejności pinów (E-B-C vs. C-B-E itd.). Błędnie podłączona konstrukcja może wydawać się częściowo funkcjonalna przy lekkim obciążeniu, a następnie rozpaść się, gdy prąd, napięcie lub temperatura wzrastają. Potwierdź rozmieszczenie pinów w specyfikacji producenta dla dokładnego oznaczenia, i traktuj substytucje ostrożnie, dopóki nie zostaną zweryfikowane na stole w realistycznych warunkach.

Nie ustalaj biasu przy użyciu jednej liczby β (hFE) i nie oczekuj, że będzie się trzymać

Dobieranie prądu bazy na podstawie jednej „typowej wartości wzmocnienia” jest klasycznym sposobem kończenia z układem, który zachowuje się inaczej w przypadku jednostki. Wzmocnienie zmienia się w zależności od prądu kolektora, temperatury i rozrzutu produkcji.

Podejścia do biasowania, które zwykle działają lepiej:

• Przełączanie: użyj wymuszonego beta (celowo dostarczaj więcej prądu bazowego, niż sugeruje typowa estymacja hFE), aby zjawisko nasycenia nadal występowało w najgorszych warunkach i temperaturach

• Analog: użyj degeneracji emiterowej i feedbacku, aby punkt pracy bardziej zależał od stosunku rezystorów niż od wzmocnienia tranzystora

Projekty, które opierają się na „wzmocnieniu tranzystora, które będzie wynosić około X”, często odpływają, zniekształcają wcześniej niż się spodziewano lub stają się kruche, gdy temperatura się zmienia lub elementy są wymieniane.

Nie podłączaj bazy bezpośrednio z logiki bez rezystora

Rezystor bazy zapobiega niekontrolowanemu pobieraniu prądu na złączu baza-emiter, co może obciążać zarówno pin sterujący, jak i tranzystor. Wybierz wartość, która ustawia celowy prąd bazy, jednocześnie spełniając oczekiwania dotyczące prędkości przełączania. W wielu praktycznych przypadkach niewielkie zwiększenie wartości rezystora poprawia odporność bez dużych strat, ponieważ redukuje nadmierne nadwytwarzanie prądu bazy i towarzyszące mu nagrzewanie.

Nie lekceważ zachowania przy wyłączaniu i skutków ubocznych głębokiego nasycenia

Głębokie nasycenie może spowolnić wyłączanie z powodu zgromadzonego ładunku. To wolniejsze wyłączanie wydłuża nakładanie się napięcia i prądu podczas przejść, a to nakładanie się objawia się bezpośrednio jako dodatkowe straty przełączania i wzrost temperatury. Jeśli prędkość przełączania (lub po prostu utrzymanie chłodniejszego urządzenia) ma znaczenie, techniki takie jak poniższe często pomagają.

Opcje kontroli wyłączania i nasycenia:

• Ogranicz nasycenie, unikając nadmiernego nadwytwarzania prądu bazy

• Dodaj klamrę Bakera lub sieć diodową, aby utrzymać tranzystor z dala od głębokiego nasycenia

• Zapewnij ścieżkę rozładowania ładunku bazy (rezystor baza-emiter lub aktywne ściąganie w dół)

Lekcja dotycząca diagnozowania problemów, która wydaje się dziwnie spójna: kiedy „prosty switch” tranzystor działa cieplej niż się spodziewano, winowajcą często jest strata podczas przejścia z powodu wolnego wyłączenia, a nie rozpraszanie DC, które obliczyłeś na początku.

Nie traktuj lawiny jako rutynowego zachowania operacyjnego

Nawet jeśli sporadyczna lawina nie zabije tranzystora od razu, powtarzające się zdarzenia lawinowe mogą go z czasem degradować. Taka degradacja może objawiać się jako wyższe przebicia, zmniejszone wzmocnienie lub awarie na wczesnym etapie życia, które trudno powtórzyć podczas debugowania. Utrzymywanie rzadkich lawin—lub projektowanie ich eliminacji przy użyciu klamer—zwykle prowadzi do spokojniejszego długoterminowego zachowania i mniej przerywanych usterek.

Ogólnie rzecz biorąc, obwody, które dobrze działają w rzeczywistej użyteczności, zazwyczaj robią trzy rzeczy regularnie: pozostawiają miejsce na oddychanie elektryczne i cieplne, ograniczają transjenty zamiast je tolerować oraz sprawiają, że zachowanie sterowania bazą jest przewidywalne w najgorszych warunkach i temperaturach. Ta kombinacja zwykle przetrwa nie tylko czystą konfigurację na stole, ale także miesiące pracy w ciepłych, hałaśliwych i nieco niedoskonałych warunkach.

Porównanie 2N5551 vs 2N2222 vs BC547

Wymiana na podobny tranzystor zazwyczaj przebiega płynnie tylko wtedy, gdy rzeczywiste ograniczenia nadal pasują, a nie tylko kategoria marketingowa lub ogólna etykieta. Wiele decyzji dotyczących substytucji wydaje się oczywistych przy biurku, a następnie niepokojących na stole pomiarowym, ponieważ najgorsze momenty obwodu rzadko pojawiają się w schludnym schemacie.

Porównanie z gruntowymi podstawami zazwyczaj zaczyna się od określenia skrajnych warunków pracy, a następnie sprawdzenia, czy kandydat utrzymuje się tam w komfortowych warunkach, w tym w trudnych przejściach, gdzie sytuacja chwilowo staje się chaotyczna.

• Stres napięciowy (poziom DC + szczyty + dzwonienie)

• Prąd kolektora (średni + szczyt + kształt impulsu)

• Zachowanie przełączania/analogowe (prędkość, pojemności, pasmo przenoszenia, stabilność)

• Rzeczywistość cieplna (opakowanie, miedź PCB, przepływ powietrza, temperatura otoczenia)

W codziennym diagnozowaniu problemy z nieudanymi substytucjami często sprowadzają się do dwóch wzorców: (a) rating kolektor-emiter jest cicho przekraczany podczas przejścia, lub (b) urządzenie działa cieplej niż opakowanie i płytka mogą rozproszyć w czasie. Spoglądanie na „to, co węzeł może zrobić w najgorszym przypadku”, zwykle ujawnia więcej niż porównywanie numerów części według popularności.

2N5551 vs. 2N2222

Gdzie 2N5551 zazwyczaj czuje się bardziej komfortowo

2N5551 jest często preferowany, gdy układ musi wytrzymywać wyższe napięcie kolektora, ponieważ często ma rating około 160 V VCE. Ten rating to nie tylko punkt w specyfikacji; efektywnie określa, ile nadużyć tranzystor może tolerować, gdy zasilanie jest wyższe niż oczekiwano, gdy obciążenie jest indukcyjne lub gdy okablowanie/układ wprowadza ostre impulsy, które łatwo jest niedoszacować, dopóki ich nie zmierzymy.

Wysokie napięcia zasilania, obciążenia indukcyjne, długie okablowanie i szybkie skoki napięcia często wymagają ratingu napięcia podobnego do 2N5551. W praktycznych systemach, produkcyjne okablowanie, aktywność złącz i zmiany układu mogą stworzyć warunki różniące się od wczesnych prototypów, więc często preferowany jest dodatkowy margines napięcia.

Gdzie 2N2222 Zazwyczaj Lepiej Pasuje i Gdzie Zaczyna Wydawać Się Kruchy

2N2222 jest szeroko stosowany w aplikacjach o niższym napięciu, często z maksymalnym VCE wynoszącym około 40 V, i zdobył swoją reputację w ogólnym przełączaniu. W wielu projektach niskonapięciowych może być prostym, budzącym zaufanie wyborem, dopóki węzeł kolektora nie zostanie narażony na napięcia bliskie swojemu maksimum.

Może dobrze działać w typowych rolach niskonapięciowych, szczególnie gdy napięcie jest dobrze osadzone, a ochrona jest starannie zaplanowana.

Interfejsowanie cyfrowe o niskim napięciu

Sterownie przekaźnikiem lub siłownikiem na umiarkowanych szynach (z odpowiednią ochroną przed odbiciem)

Przełączanie małosygnałowe, gdzie odchylenia napięcia są ograniczone i powtarzalne

Niektóre warianty są wystarczająco szybkie do wielu zadań przełączania, ale prędkość nie rekompensuje ratingu napięcia, który jest przekraczany podczas rzeczywistych zdarzeń. Gdy kolektor może realistycznie widzieć odchylenia powyżej ratingu uruchamianie zasilania, gorące podłączanie kabli, indukcyjne wyładowania lub drgania na długich ścieżkach, zachowanie często zmienia się z "wydaje się w porządku" na "przerywa sporadycznie", co może być jednym z najbardziej czasochłonnych trybów awarii do zdiagnozowania.

Co Zwykle Decyduje o Wyniku

• Zachowanie przejściowe vs. komfort stanu ustalonego

Wiele obwodów wygląda na perfekcyjnie zachowujące się podczas analizy DC, a następnie pokazuje ostre, krótkie niespodzianki napięciowe podczas przełączania. Obciążenia indukcyjne, uzwojenia transformatorów, długie wiązki i lekko tłumione węzły mogą generować impulsy, które nie pojawiają się, jeśli porównasz tylko nominalne wartości szyn. Gdy istnieje niepewność, fala przejściowa jest traktowana jako główny punkt odniesienia, ponieważ szybko ujawnia rzeczywiste zachowanie obwodu.

• Rozpraszanie i zapas termiczny w rzeczywistej budowie

Nawet przy umiarkowanym prądzie, nakładające się prąd i VCE w niewłaściwym czasie mogą podnieść rozpraszanie do poziomu istotnego. Zmiana, która spełnia wymagania prądowe na papierze, ale działa podczas cieplej atmosfery w obudowie, może zmienić wzmocnienie, przesunąć punkty bias i postarzyć tak, że wygląda to na losowość kilka miesięcy później. Ta dryf może być subtelny, a to dokładnie taki rodzaj subtelności, który sprawia, że inżynierowie zaczynają wątpić we wszystko inne jako pierwsze.

• Zachowanie wzmocnienia przy prądzie roboczym

Oba elementy będą wzmacniać, ale ich profile hFE w zależności od prądu i temperatury mogą różnić się w sposób, który pokaże się na granicy projektu. W przełączaniu, słaby margines wymuszonego beta może spowolnić wyłączenie i dodać ciepło podczas przejść; w etapach analogowych może przesunąć punkty robocze i zmienić zniekształcenia. Gdy projekt prawie osiąga nasycenie lub ledwo jest zasilany, te różnice przestają być akademickie.

• Mentalność graniczna dla VCE

Praktycznym nawykiem, który się sprawdza, jest traktowanie ratingu VCE jako granicy, której unikasz, a nie liczby, którą starasz się efektywnie osiągnąć. Jeśli węzeł kolektora może realistycznie wzrastać do dziesiątek woltów powyżej 40 V, nawet na krótko, 2N5551 wydaje się być spokojniejszym wyborem. To często objawia się w sprzęcie mieszanej sygnałowej, gdzie szyny wyglądają na stabilne na papierze, ale wykazują przeskoki podczas rozłączeń obciążenia lub gdy wiele zasilaczy wzrasta w różnych tempach.

Używaj zapasu napięcia jako wczesnego filtra, ponieważ najtrudniejsze do zdiagnozowania awarie często występują w momentach pomiędzy stanami ustalonymi, uruchamianiem, wyłączaniem, krokami obciążenia i zdarzeniami złącz. Wybieranie tranzystora, który utrzymuje te momenty w wygodnym zakresie, zazwyczaj zwraca się bardziej niż poleganie na znanym, ogólnym wyborze.

2N5551 vs. BC547

Na Co Klasa BC547 Jest Zazwyczaj Dobra i Co Nie Lubi Naturalnie

Elementy klasy BC547 to zazwyczaj niskonapięciowe tranzystory małosygnałowe (często o maksymalnym VCE około 45 V) przeznaczone do lekkiego wzmocnienia i przełączania o niskim prądzie. W niskonapięciowych środowiskach mogą być przyjemnością w użyciu, ponieważ zachowanie jest przewidywalne, a założenia obwodowe łatwe do utrzymania w nienaruszonym stanie.

Często błyszczą w następujących rodzajach obwodów, gdy wahania napięcia pozostają umiarkowane i dobrze kontrolowane.

• Wzmacniacze audio niskiego napięcia

• Interfejsy czujników

• Małe poziomy logiczne oraz przełączanie światła

Gdzie stają się niewygodne, to wszelkie węzły, które mogą zobaczyć indukcyjne szczyty lub wyższe napięcia, chyba że obwód jest celowo ograniczony i zweryfikowany. Jeśli podejście ochronne wydaje się w porządku, ta niepewność często ujawnia się później jako sporadyczne awarie, co rzadko jest satysfakcjonującym rezultatem.

Gdzie 2N5551 zazwyczaj wygrywa pod względem tolerancji na warunki środowiskowe

2N5551 jest zazwyczaj silniejszym kandydatem, gdy kolektor musi tolerować większe wahania napięcia, takie jak wysokoprądowe etapy analogowe, przesunięcia poziomów czy łączenie z wyższymi napięciami. W tych rolach wyższe oznaczenie VCE często oddziela projekt, który wydaje się stabilny w różnych warunkach okablowania, od takiego, który działa dobrze tylko w idealnych warunkach laboratoryjnych.

• Wysokoprądowe etapy analogowe

• Przesunięcia poziomu i interfejsy wysokoprądowe

• Węzły narażone na szczyty indukowane przez okablowanie lub szersze zmiany w rzeczywistym świecie

Jak wybrać listę kontrolną, która unika większości złych substytucji

Wybór idzie bardziej gładko, gdy jest oparty na konkretnych ograniczeniach, a nie tylko na etykietach podobnego celu. Następujące punkty kontrolne zamieniają niejasną substytucję w decyzję, którą można później bronić, nawet jeśli obwód zachowuje się inaczej w różnych realizacjach.

• Najgorszy przypadek VCE, w tym transjenty

Oblicz lub zmierz maksymalne VCE podczas normalnej pracy, uruchamiania/zamykania oraz zdarzeń, które są bliskie awarii, nie będąc outright awariami (na przykład, rozłączenie obciążenia). Jeśli węzeł jest prawdopodobnie bliski 45 V, urządzenie klasy BC547 staje się wyborem o wyższym ryzyku, chyba że ograniczenie zostanie udowodnione pomiarami. Jeśli węzeł może wzrosnąć znacznie ponad to, oznaczenie klasy 2N5551 zwykle staje się bardziej rozsądny punktem odniesienia.

• Wymagana prąd kolektora

Sprawdź zarówno średni prąd, jak i prąd szczytowy podczas krawędzi przełączania, ładowania kondensatorów, skoków mocy lub krótkich impulsów. Wiele obwodów wydaje się w porządku na stole, ponieważ szczyty są krótkie, ale powtórzenia mogą wciąż generować ciepło i stres w dłuższym czasie. Szczyty, które nie trwają długo, często trwają wystarczająco długo, aby miały znaczenie termiczne, gdy zdarzają się tysiące lub miliony razy.

• Ciągłe i pikowe rozpraszanie w rzeczywistej obudowie

Osestimate najgorsze nakładanie, używając P ≈ VCE × IC w momencie, gdy oba są wysokie. Następnie zmapuj to do limitów termicznych obudowy i rzeczywistego środowiska płytki. Urządzenie TO-92 na ciepłej, zamkniętej PCB generalnie oddaje ciepło znacznie mniej efektywnie, niż sugerują to główne liczby katalogowe, zwłaszcza bez hojne powierzchnie miedzi.

• Potrzeby pasma przenoszenia, szybkości i stabilności

Wzmacniacze i szybkie przełączanie, pojemności i pasmo wzmocnienia kształtują stabilność i zachowanie krawędzi. Tranzystor, który wygląda na elektrycznie odporniejszy, może nadal wywołać oscylacje lub wolne krawędzie, jeśli obwód był pośrednio dostosowany do innego profilu pojemności. Gdy stabilność jest wrażliwa, walidacja falowodu w rzeczywistym węźle obwodu jest często bardziej wiarygodna niż poleganie tylko na nominalnych specyfikacjach pasma przenoszenia w celu przewidzenia dynamiki zachowania.

Kiedy te cztery elementy są zapisane z rzeczywistymi liczbami, decyzja zazwyczaj przestaje być subiektywna. Projekty, które dobrze się starzeją, to te, które traktują tranzystor nie jako wymienny towar, ale jako element, którego napięcie stresu, warunki termiczne i środowisko przejściowe działają, i są oceniane razem.

Wniosek

2N5551 to niezawodny tranzystor sygnałowy niskiego poziomu do obwodów, które wymagają wyższej odporności na napięcia i stabilnej pracy w dłuższym okresie. W praktycznych obwodach jego przydatność wynika mniej z surowego wzmocnienia lub zdolności prądowej, a bardziej z marginesu napięcia, przewidywalnej pracy i tolerancji na rzeczywiste warunki przejściowe, które często pojawiają się podczas przełączania, uruchamiania, zmian okablowania i długoterminowej pracy. Sukces w użyciu tego urządzenia zależy od konserwatywnego projektowania napięcia i termiki, prawidłowego podziału, kontrolowanego zachowania przełączania, ochrony przed przejściami oraz starannej uwagi na konfigurację pinów i układ płytki drukowanej. Gdy zastosowane w realistycznych warunkach roboczych i wspierane dobrymi praktykami zarządzania stresem, 2N5551 zapewnia niezawodną wydajność w aplikacjach dotyczących analogowego wzmocnienia, przełączania, interfejsów i obsługi sygnałów o wyższych napięciach.

Najczęściej Zadawane Pytania [FAQ]

1. Dlaczego 2N5551 jest często preferowany w porównaniu do typowych tranzystorów małosygnałowych w obwodach wysokiego napięcia?

2N5551 jest powszechnie wybierany, ponieważ oferuje wyższą tolerancję napięcia kolektor-emiter niż wiele standardowych BJTs małosygnałowych. Z typowym VCEO wynoszącym około 160 V, może wytrzymać chwilowe szpilki napięciowe, odbicia indukcyjne, nadmiar napięcia przy uruchamianiu oraz warunki przełączania wysokiego napięcia, które spowodowałyby awarię tranzystorów o niższym napięciu, takich jak 2N2222 lub BC547. W praktycznych projektach ta dodatkowa rezerwa napięcia często zmniejsza sporadyczne awarie i poprawia długoterminową stabilność w rzeczywistych warunkach pracy.

2. W jaki sposób chwilowe skoki napięcia wpływają na długoterminową niezawodność obwodów 2N5551?

Chwilowe zdarzenia często mają większy wpływ na niezawodność tranzystora niż poziomy napięcia w stanie ustalonym. Obciążenia indukcyjne, podłączanie kabli na gorąco, drgania spowodowane przypadkową indukcyjnością i pojemnością oraz nadmiar przy przełączaniu mogą chwilowo podnieść napięcie kolektora znacznie ponad nominalne napięcie zasilania. Nawet jeśli średnie napięcie robocze wydaje się bezpieczne, powtarzające się napięcia chwilowe mogą stopniowo degradować tranzystor poprzez efekty lawinowe, wzrost upływu lub zmęczenie termiczne. Snubbery, diody TVS, ochrona flyback i konserwatywne ograniczenia często są stosowane w celu kontrolowania energii chwilowej.

3. Dlaczego zarządzanie cieplne jest szczególnie ważne dla 2N5551 w obudowie TO-92?

Chociaż 2N5551 może obsługiwać umiarkowane poziomy napięcia i prądu, obudowa TO-92 ma ograniczone możliwości rozpraszania ciepła. Usuwanie ciepła w dużym stopniu zależy od powierzchni miedzi PCB, przepływu powietrza, przewodzenia nóżek i temperatury otoczenia. Nawet umiarkowany prąd kolektora może powodować znaczne nagrzewanie złącza, gdy jest połączony z wysokimi warunkami VCE. W rzeczywistych systemach stres termiczny często kumuluje się powoli, powodując dryf polaryzacji, niestabilność wzmocnienia lub degradację niezawodności na dłuższą metę przed wystąpieniem katastrofalnej awarii.

4. Jak efekt Millera ogranicza wydajność w wysokich częstotliwościach w stopniach wzmacniacza 2N5551?

W konfiguracjach wzmacniacza z wspólnym emiterem pojemność kolektor-baza (Cbc) jest mnożona przez wzmocnienie napięcia w efekcie Millera. Tworzy to znacznie większą efektywną pojemność wejściową, co redukuje szerokość pasma i spowalnia odpowiedź na zbocza. W miarę wzrostu wahań napięcia kolektora, przebicia i przesunięcia fazy stają się bardziej zauważalne, czasami powodując oscylacje lub nieoczekiwaną niestabilność. Redukcja impedancji kolektora, osłabienie emiterowe i obwody kaskodowe są powszechnie stosowane w celu kontrolowania tych efektów w aplikacjach o wyższych częstotliwościach.

5. Dlaczego błędna identyfikacja nóżek w 2N5551 może powodować mylące objawy diagnostyczne?

Źle podłączony 2N5551 może nadal lekko przewodzić, ponieważ działanie odwrotnym aktywnym oraz ścieżki upływu mogą wyglądać jak słabe wzmocnienie. Może to prowadzić do mylących objawów, w których obwód prawie działa, co powoduje, że diagnoza koncentruje się na polaryzacji lub stabilności zamiast na błędnych połączeniach nóżek. Jednak w miarę wzrostu napięcia i prądu, margines awarii maleje, upływ wzrasta, a stres termiczny rośnie dramatycznie. Dlatego prawidłowe weryfikowanie orientacji emitera, bazy i kolektora przed montażem zapobiega wielu trudnym do zdiagnozowania awariom.

6. Dlaczego osłabienie emitera jest często używane w projektach analogowych wzmacniacza 2N5551?

Osłabienie emitera wprowadza lokalne ujemne sprzężenie zwrotne przez rezystor emitera. Wraz ze wzrostem prądu kolektora, napięcie emitera także rośnie, co redukuje skutczne napięcie sterujące baza-emiter i stabilizuje punkt pracy. To poprawia stabilność termiczną, redukuje zniekształcenia, minimalizuje wrażliwość na zmiany wzmocnienia tranzystora i tworzy bardziej powtarzalną wydajność w różnych temperaturach i różnicach produkcyjnych. W praktycznym projektowaniu wzmacniacza osłabienie emitera często oddziela stabilne obwody gotowe do produkcji od prototypów, które działają poprawnie tylko w idealnych warunkach.

7. Co powoduje wolne wyłączanie, gdy 2N5551 jest mocno nasycony podczas przełączania?

Głębokie nasycenie magazynuje nadmiar ładunku wewnątrz obszaru bazy tranzystora. Zanim tranzystor może całkowicie się wyłączyć, ten zgromadzony ładunek musi zostać usunięty, co opóźnia wygaszanie prądu kolektora i zwiększa straty przełączania. Rezultat może wyglądać jak łagodne zbocza, opóźnienia w zwalnianiu przekaźników, smużenie LED lub nadmierne nagrzewanie przy wyższych częstotliwościach przełączania. Wymuszone redukcje beta, rezystory rozładowujące baza-emiter i obwody blokujące Bakera są często stosowane w celu poprawy szybkości przełączania i zmniejszenia strat nasycenia.

8. Dlaczego 2N5551 często przewyższa tranzystory klasy BC547 w elektrycznie hałaśliwych środowiskach?

Urządzenia klasy BC547 są zazwyczaj zoptymalizowane do zastosowań niskonapięciowych w małych sygnałach i zwykle działają w granicach 45 V VCE. W hałaśliwych środowiskach z długim okablowaniem, obciążeniami indukcyjnymi lub wyższymi napięciami, impulsowe skoki łatwo mogą zbliżać się do tych limitów lub je przekraczać. Zdecydowanie wyższa tolerancja napięcia 2N5551 pozwala mu na lepsze pochłanianie rzeczywistego stresu elektrycznego, poprawiając niezawodność w zastosowaniach takich jak przesunięcie poziomu, analogowe etapy wysokiego napięcia i obwody przełączające przemysłowe.

9. Dlaczego zysk tranzystora (β lub hFE) jest uważany za niewiarygodny jako główna podstawa do ustalania biasowania?

Zysk tranzystora zmienia się w zależności od prądu kolektora, temperatury, procesu produkcyjnego i partii urządzeń. Projekty opierające się w dużej mierze na pojedynczej „typowej” wartości hFE często odbiegają od normy, ciasno się nasycają lub zachowują się różnie w różnych jednostkach. Stabilniejsze obwody zamiast tego używają sieci rezystorów, degeneracji emitera i sprzężenia zwrotnego, aby ustalić punkty robocze niezależnie od zmienności zysku tranzystora. Podejście to poprawia spójność podczas produkcji, serwisowania i długoterminowej pracy.

10. Jak 2N5551 równoważy praktyczną prostotę z możliwościami wysokiego napięcia w rzeczywistych projektach?

2N5551 łączy stosunkowo wysoką tolerancję napięcia z prostą, niedrogą obudową TO-92 do montażu przez otwór, co sprawia, że pozostaje łatwy do prototypowania, lutowania, wymiany i diagnostyki. Czyni to go szczególnie atrakcyjnym do analogowych etapów, sieci przełączających, prac naprawczych oraz projektów modernizacyjnych, gdzie potrzebna jest niezawodna obsługa wysokiego napięcia bez konieczności przechodzenia do większych lub bardziej złożonych rozwiązań tranzystorowych. Jego wartość często wynika mniej z ekstremalnej wydajności, a bardziej z zapewnienia stabilnego, wybaczającego zachowania w niedoskonałych warunkach rzeczywistych.
