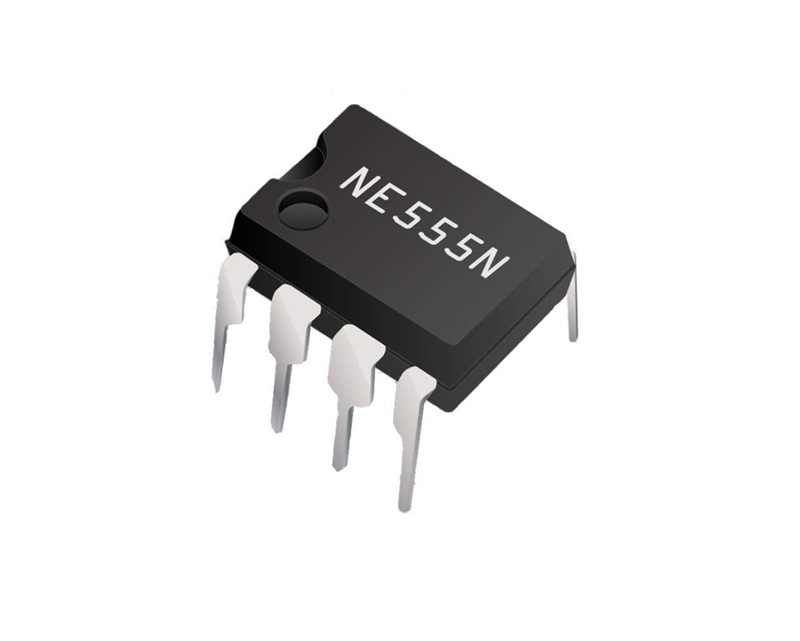

555 Timer IC Wyjaśnienie, Wewnętrzna Architektura, Tryby i Zastosowania

555 timer to kompaktowy układ scalony sygnałów mieszanych używany do czasowania, generacji impulsów, oscylacji i prostej kontroli przełączania. Jego wewnętrzne komparatory, dzielnik napięcia, przerzutnik, tranzystor rozładowujący i etap wyjściowy pozwalają mu pracować w trybie monostabilnym, astabilnym i bistabilnym. Artykuł ten wyjaśnia rozważania projektowe dotyczące timera 555, funkcje pinów, wewnętrzną architekturę, praktyczne zastosowania, dokładność czasową, warianty urządzeń oraz czynniki wyboru.

Katalog

Rozważania projektowe dotyczące timera 555

Timer 555 ma tendencję do zachowywania się bardziej jak kompaktowy blok budowlany sygnałów mieszanych niż jako „podstawowy timer”, a ta różnica ujawnia się w momencie, gdy polegasz na nim w rzeczywistym układzie. Wewnątrz łączy sieć referencyjną, analogowe etapy decyzyjne, cyfrowe przechowywanie stanu oraz urządzenie mocy, które bezpośrednio współdziała z zewnętrznym węzłem RC. Efektem jest część, która może wydawać się uspokajająco przewidywalna w jednej konfiguracji i zaskakująco wrażliwa w innej, w zależności od tego, jak otaczające komponenty i układ traktują węzeł czasowy.

Wewnętrzne bloki funkcjonalne i ich implikacje

Wewnątrz urządzenia, dzielnik rezystancyjny ustala dwa poziomy porównawcze, które są często opisywane jako ułamki VCC. Te punkty referencyjne ustalają granice, które napięcie kondensatora czasowego przekracza podczas ładowania i rozładowania, co sprawia, że timer 555 może generować powtarzalnie wyglądające progi, nawet gdy napięcie zasilające zmienia się umiarkowanie.

Węzeł czasowy jest monitorowany przez dwa komparatory, z których każdy szuka zdarzenia przekroczenia w odniesieniu do wewnętrznych poziomów referencyjnych. Na oscyloskopie te przejścia często wydają się bardzo ostre i stabilne. Jednak komparatory głównie zapewniają spójne punkty przełączania, podczas gdy ogólna dokładność czasowa wciąż zależy od takich czynników jak tolerancje komponentów, temperatura i warunki pracy.

Przerzutnik SR przechowuje swój stan po przekroczeniu progu. Przechowywany stan następnie kontroluje etap wyjściowy i ścieżkę rozładowania. Ta funkcja pamięci pozwala na krótka zmiana sygnału w węźle czasowym na przełączenie wyjścia i utrzymanie go w tym stanie, aż do osiągnięcia przeciwnego progu. To zachowanie jest przydatne w układach jednoprzejazdowych, ale może również powodować niespodziewane zmiany wyjścia w hałaśliwych warunkach.

Tranzystor rozładowujący zapewnia niskooporową ścieżkę do szybkiego opróżnienia zewnętrznego kondensatora na polecenie przetwornika. Ta silna akcja rozładowania jest jednym z praktycznych powodów, dla których timer 555 może utrzymać oscylację przy minimalnej liczbie zewnętrznych części, ale oznacza to również, że węzeł czasowy może doświadczać ostrych impulsów prądowych, które sprzężają się z ziemią i pobliskimi ścieżkami, jeśli układ jest niechlujny.

Z małą siecią RC i kilkoma dodatkowymi połączeniami, ta sama wewnętrzna struktura obsługuje dwa znane zachowania: okna czasowe jednoprzejazdowe i oscylację swobodną. Mechanizm leżący u podstaw jest taki sam w obu przypadkach, ładowanie i rozładowanie między dwoma wewnętrznymi progami, więc „tryb”, który otrzymujesz, jest głównie określany przez to, jak kierujesz prąd do i z kondensatora czasowego oraz jak resetujesz lub wzbudzasz przetwornik.

Jedno-strzałowce (monostabily) mogą wyglądać na bardzo spójne w demo obwodzie, co czyni je atrakcyjnymi do generowania prostych opóźnień. Astabily mogą wydawać się niemal bezwysiłkowe w implementacji, i często takie są, ale pozorna prostota ukrywa fakt, że węzeł czasowy to sygnał analogowy żyjący w opakowaniu przypominającym cyfrowe.

Dokładność Czasu w Rzeczywistych Projektach

Na papierze, stosunki progowe są dość stabilne, więc naturalne jest, aby oczekiwać, że czas będzie śledzić czysto, dopóki VCC jest stabilne. W praktyce, czas trwania jest zazwyczaj dominowany przez czynniki zewnętrzne, które cicho się kumulują: tolerancja komponentów, upływność kondensatorów, współczynniki temperaturowe, upływność na powierzchni płytki oraz jakiekolwiek obciążenie, jakie węzeł czasowy obserwuje z sąsiedniego obwodu lub sprzętu pomiarowego.

Powszechne jest, że projekt zachowuje się „prawidłowo” w początkowych obliczeniach, a mimo to dryfuje wystarczająco, aby miało to znaczenie w produkcji. Kondensator ceramiczny może stracić efektywną pojemność pod wpływem napięcia stałego, a przesunięcie może być wystarczająco duże, aby opóźnienie wydawało się „niewłaściwe” dla użytkownika, nawet jeśli schemat pozostał niezmieniony. Wysokowartościowe rezystory czasowe mogą również zaskoczyć; kontaminacja, resztki topnika i wilgotność mogą tworzyć ścieżki upływu, które skutecznie umieszczają nieplanowany rezystor równolegle, przesuwając stałą czasową w kierunku, który jest trudny do zauważenia, dopóki jednostki nie znajdą się w ciepłym obudowie.

Pragmatyczny przepływ pracy polega na traktowaniu równania czasowego jako punktu wyjścia, a nie obietnicy. Gdy pierwszy prototyp działa, takie wybory jak rodzaj dielektryka, zakres wartości rezystora, odstępy zabezpieczające/przechowujące w pobliżu węzła czasowego oraz trasy prądu powrotnego zazwyczaj decydują o tym, czy zachowanie pozostaje zgodne z tym, co obwód miał robić, gdy warunki stają się mniej przyjazne.

Powszechne czynniki powodujące przesunięcie czasowe:

• Tolerancja komponentów zewnętrznych (R i C)

• Upływność kondensatorów i zachowanie absorpcji dielektryka

• Dryf temperaturowy R i C

• Utrata pojemności związana z napięciem stałym w niektórych kondensatorach ceramicznych

• Upływność na powierzchni spowodowana wilgotnością, resztkami lub zanieczyszczeniem

• Obciążenie węzła czasowego przez inne obwody lub próby

Warianty urządzeń, klasy temperaturowe i ich znaczenie w praktyce

Komercyjne wersje bipolarne są często omawiane w kontekście klasycznej wewnętrznej implementacji i są szeroko dostępne w opakowaniach 8-pin DIP i SO. W wielu codziennych konstrukcjach części klasy NE555 są specyfikowane w zakresie od około 0°C do 70°C, podczas gdy opcje rozszerzone lub wojskowe, takie jak części klasy SE555, są powszechnie specyfikowane od około −55°C do +125°C.

Te klasy temperaturowe wpływają na oczekiwania, ale układ scalony rzadko jest jedynym czynnikiem wpływającym na dryf. Dzielnik i komparatory poruszają się wraz z temperaturą, zachowanie urządzenia wyładowczego ulega zmianie, a zewnętrzne R i C zazwyczaj zmieniają się jeszcze bardziej. Jeśli projekt ma ciasne marginesy czasowe, niewygodna prawda jest taka, że wybór komponentów zewnętrznych i to, jak płyta traktuje upływność i hałas, często przewyższają etykietę na timerze.

Typowe grupy pakietów i zakresy temperaturowe:

• Powszechne rodziny bipolarne: urządzenia klasy NE555, zazwyczaj od około 0°C do 70°C

• Rodziny rozszerzone/wojskowe: urządzenia klasy SE555, często od około −55°C do +125°C

• Powszechne pakiety: pakiety 8-pin DIP, pakiety 8-pin SO-type

Pochodne i kiedy lepiej pasują niż zwykły 555

Kilka pochodnych zachowuje tę samą podstawową ideę, ale dostosowuje poziom integracji lub zachowanie elektryczne, aby lepiej dopasować się do specyficznych ograniczeń. Układ 556 łączy dwa niezależne timery w jednym 14-pinowym opakowaniu, co może zmniejszyć liczbę części i trasowanie, gdy projekt potrzebuje dwóch funkcji czasowych, które w przeciwnym razie byłyby powielane. Takie podejście utrzymuje pokrewne funkcje czasowe w tym samym urządzeniu, co pomaga uprościć projekt i zmniejszyć złożoność obwodu.

Rodziny 558/559 zazwyczaj oferują cztery kanały timera z wewnętrznymi opcjami specyficznymi dla dostawcy. Mogą upraszczać generację impulsów wielokanałowych i zmniejszać powtórzenie komponentów, chociaż kompromis polega na tym, że funkcje pinów i zakresy czasowe mogą być mniej elastyczne niż budowanie czterech oddzielnych kanałów „długą drogą”.

Rodziny CMOS, takie jak części klasy 7555 i TLC555, zachowują znaną topologię, jednocześnie zmniejszając bieżący pobór jałowy i zazwyczaj redukując impulsy zasilania. W produktach zasilanych bateryjnie lub w niskoszumowych środowiskach analogowych, te właściwości elektryczne mogą sprawić, że debugowanie stanie się zauważalnie mniej stresujące, ponieważ timer jest mniej prawdopodobny do wprowadzania nagłych skoków do zasilania i masy.

Rodziny pochodnych i praktyczne zastosowania:

• 556: dwa niezależne timery w 14-pinowym opakowaniu; przydatne do sparowanych funkcji czasowych na jednej płytce

• 558/559: zazwyczaj cztery kanały; pomocne w generacji impulsów wielokanałowych z pewnymi ograniczeniami funkcjonalnymi

• Warianty CMOS 555 (np. 7555, klasy TLC555): niższy pobór prądu jałowego i zazwyczaj mniejsze impulsy zasilania; odpowiednie do systemów analogowych zasilanych bateryjnie i niskoszumowych

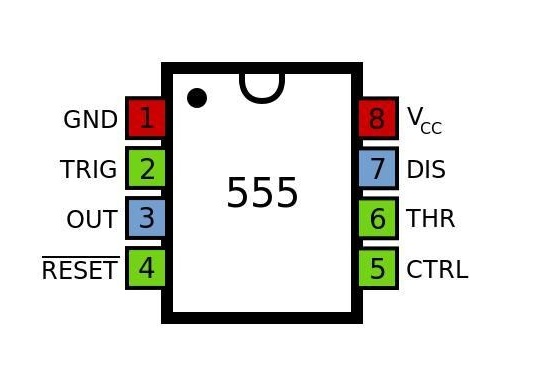

Funkcje pinów 555 Timera

Poniższa tabela opisuje konfigurację pinów i funkcje układu scalonego timera 555. Każdy pin pełni określoną rolę związaną z wyzwalaniem, kontrolą czasu, przełączaniem wyjścia, operacją resetu, rozładowywaniem kondensatora oraz zarządzaniem zasilaniem. Zrozumienie tych funkcji pinów pomaga w wyjaśnieniu, jak timer generuje stabilne impulsy czasowe, oscylacje i operacje przełączania w obwodach elektronicznych.

Pin	Nazwa	Funkcje
1	GND (ziemia)	Ziemia jako poziom niski (0V)
2	TRIG(wyzwalacz)	Gdy napięcie na tym pinie spadnie do 1 / 3VCC (lub napięcia progowego określonego przez kontrolę), wyjście zostaje podniesione.
3	OUT	Wyjście na poziomie wysokim (+ VCC) lub niskim.
4	RST (reset)	Gdy ten pin otrzymuje energię, timer jest resetowany, gdy ten pin jest uziemiony, a wyjście jest niskie.
5	CTRL (kontrola)	Napięcie progowe układu jest kontrolowane. (Gdy pin jest pusty, domyślne dwa napięcia progowe to 1 / 3Vcc i 2 / 3Vcc).
6	THR (próg)	Gdy napięcie na tym pinie wzrasta do 2 / 3VCC (lub napięcia progowego określonego przez kontrolę), wyjście jest obniżane.
7	DIS (rozładowanie)	Wewnętrzna bramka OC jest używana do rozładowania kondensatora.

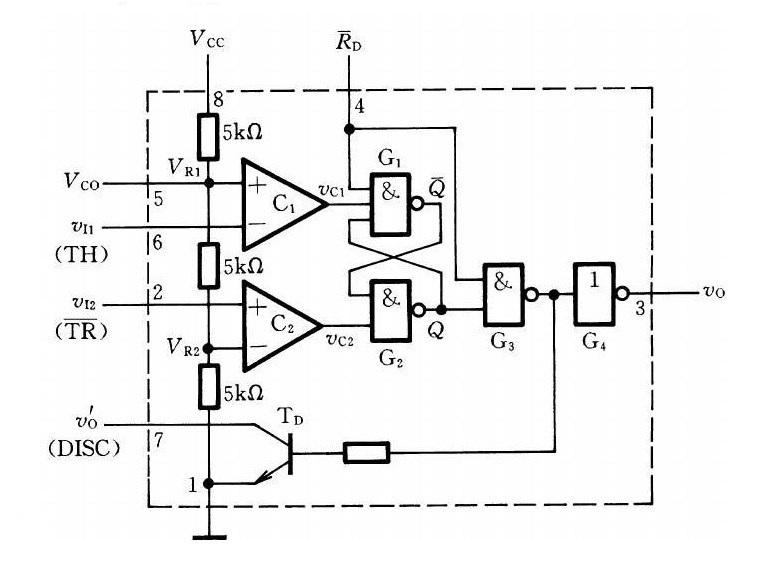

Wewnętrzna architektura timera 555

Wewnętrzna struktura timera 555 zbudowana jest wokół trzech rezystorów 5 kΩ, dwóch komparatorów, bistabilnego multivibratora, tranzystora rozładowującego i logiki sterującej wyjściem. Trzy równe rezystory tworzą napięcia odniesienia na poziomie jednej trzeciej i dwóch trzecich napięcia zasilania. Te poziomy odniesienia pozwalają timerowi wykrywać, kiedy napięcie zewnętrznego kondensatora wzrasta lub spada do określonych punktów progowych podczas pracy.

Górny komparator monitoruje pin progowy i porównuje go z napięciem odniesienia na poziomie dwóch trzecich VCC. Gdy napięcie progowe wzrasta powyżej tego poziomu, komparator resetuje bistabilny multivibrator, co powoduje przełączenie wyjścia na niski poziom. W tym samym czasie tranzystor rozładowujący włącza się i rozładowuje kondensator timera.

Dolny komparator monitoruje pin wyzwalacza i porównuje go z napięciem odniesienia na poziomie jednej trzeciej VCC. Gdy napięcie wyzwalające spada poniżej tego poziomu, komparator ustawia bistabilny multivibrator, powodując, że wyjście przełącza się na wysoki poziom. To również wyłącza tranzystor rozładowujący, pozwalając kondensatorowi na rozpoczęcie ładowania ponownie.

Bistabilny multivibrator SR przechowuje stan przełączania timera i kontroluje etap wyjściowy. Sterownik wyjścia następnie dostarcza sygnał wyjściowy na poziomie wysokim lub niskim przez pin wyjściowy. Tranzystor rozładowujący połączony z pinem rozładowania kontroluje cykl ładowania i rozładowania zewnętrznego kondensatora timera, co określa interwał czasowy obwodu.

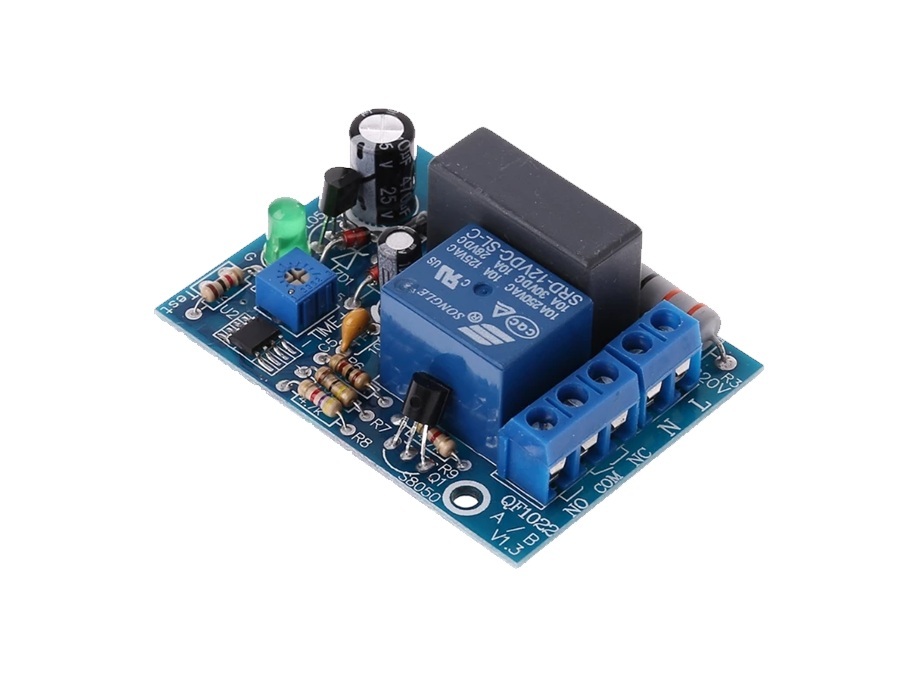

Zastosowania timera 555

Timer 555 jest najłatwiejszy do analizy jako dwa komparatory zasilające wewnętrzną blokadę, z punktami przełączania blisko 1/3 i 2/3 VCC. Ta wbudowana „szyba progowa” wyjaśnia, dlaczego pojedynczy układ scalony może pokrywać opóźnienia czasowe, oscylacje i prostą retencję stanu przy użyciu tylko kilku dodatkowych części.

W codziennej pracy projektowej, timer 555 wciąż znajduje swoje miejsce, gdy preferowane jest małe, deterministyczne, samodzielne zachowanie, a zespół woli nie ponosić kosztów oprogramowania, sekwencjonowania rozruchu, aktualizacji czy awarii oprogramowania z rzadkimi przypadkami. Często również czyni go uspokajającym w obwodach, gdzie przewidywalne analogowe progi i przezroczyste tryby awarii są bardziej cenione niż gęstość funkcji.

Tryb monostabilny

W działaniu monostabilnym timer 555 generuje jeden impuls wyjściowy na zdarzenie wyzwalające, a szerokość impulsu jest ustawiana głównie przez zewnętrzną sieć R–C. Krótkie przejście niskiego poziomu na TRIG potwierdza blokadę, stan wyjścia zmienia się, a kondensator czasowy zaczyna się ładować. Gdy THRESH wzrasta powyżej górnego progu (około 2/3 VCC), blokada się zwalnia, wyjście wraca do swojego stabilnego stanu, a tranzystor DISCH szybko obniża kondensator, aby następne zdarzenie rozpoczęło się od znanej bazy.

Typowe zastosowania

Monostabilny dostarcza prosty sposób na opóźnienie sygnału włączającego, dodanie wyciszenia przy rozruchu lub rozciągnięcie krótkiego „dobrego zasilania” w coś, co logika poniżej może rzetelnie interpretować. W praktyce często pełni rolę cichego mediatora między hałaśliwym krawędzią na górze a blokiem na dole, który oczekuje czystego, minimalnego czasu włączenia.

Typowe wzorce w tej kategorii:

• Opóźnienie włączenia podsystemu

• Okno wyciszenia przy rozruchu

• Rozciąganie impulsu dla krótkich flag stanu

• Tolerancja na hałas w kwalifikacji „włącz”

Mechaniczne kontakty rzadko przechodzą tylko raz; odbijają się, czasami w sposób, który jest zaskakująco brzydki na oscyloskopie. Jeden impuls może przekształcić tę serię wrzasków w jeden kontrolowany impuls, którego szerokość odzwierciedla, co obwód zaakceptuje jako ważną aktywację. Wiele projektów korzysta z tego podejścia, ponieważ definiuje ważne zdarzenie wejściowe zamiast próbować wykryć i skorygować każdy pojedynczy impuls odbicia.

Częste wzorce w tej kategorii:

• Wyważanie przycisków

• Czyszczenie przełączników granicznych

• Kwalifikacja krawędzi przed licznikami lub przerwaniami

• Wykrywanie minimalnego naciśnięcia

Jeśli monostabilny jest ciągle ponownie wyzwalany, wyjście może być utrzymywane w jednym stanie tak długo, jak długo impulsy przychodzą w oczekiwanym przedziale czasowym. Gdy ciąg impulsów zatrzymuje się, obwód wyłącza się i zmienia stan wyjścia. To bardzo praktyczna technika do wykrywania "czegoś, co przestało się poruszać", i często wydaje się orzeźwiająco bezpośrednia w porównaniu do wdrażania pełno cyfrowego nadzoru w systemach, które inaczej nie potrzebują mikroprocesora.

Częste wzorce w tej kategorii:

• Wskazanie zablokowania silnika z brakującymi pulsometrów Hall'a

• Wykrywanie utraty sygnału na łączach czujników

• Wykrywanie opóźnionego zegara/aktywności w złożonych układach sygnałowych

Monostabilny może być użyty jako rozciągacz impulsów, limiter impulsów lub generator stałego czasu w szerszym układzie PWM. Jest także często używany do tworzenia spójnego okna obserwacji, przydatnego, gdy wyjście czujnika lub komparatora powinno być próbkowane tylko w zdefiniowanym przedziale czasowym. Ta metoda bramkowania jest szeroko stosowana, ponieważ związek czasowy jest jasny i łatwy do zaobserwowania podczas testowania i debugowania.

Częste wzorce w tej kategorii:

• Bloki o stałym czasie włączonym

• Okna pomiarowe lub próbkujące

• Ograniczanie impulsów dla ochrony w dalszych etapach

• Bramki czasowe wokół komparatorów/czujników

Ponieważ pojemność czasowa ładowana jest do VCC, a punkt zadziałania jest znaną frakcją VCC, szerokość impulsu staje się użytecznym proxy dla C (lub dla R, gdy C jest znane). To nie jest technika pomiarowa laboratoryjna, ale jest naprawdę przydatna do szybkiego sortowania, rozwiązywania problemów i kontroli sanity, zwłaszcza gdy powtarzalność i szybkość są ważniejsze od absolutnej dokładności.

Częste wzorce w tej kategorii:

• Kontrole kondensatora go/no-go

• Sortowanie części do grubych pojemników

• Wykrywanie kondensatorów z problemem przeciekania

• Wnioskowanie o oporze z użyciem znanego kondensatora

TRIG jest wrażliwy na długie przewody, szybkie przejścia sygnału, skoki masy i szumy zasilania, co może powodować niepożądane wyzwalanie. Proste obwody kondycjonujące wejście mogą znacznie poprawić stabilność i niezawodność. Dodanie tej ochrony na wczesnym etapie pomaga zapobiegać sporadycznym problemom z wyzwalaniem podczas normalnej pracy.

Częste podejścia kondycjonujące:

• Rezystor szeregowy przy TRIG

• Umiarkowane filtrowanie RC na wejściu wyzwalania

• Buforowanie wyzwalania Schmitta przed TRIG

• Czyszczenie uziemienia i krótsze okablowanie wyzwalające

Szerokość impulsu zazwyczaj jest zdominowana przez tolerancję R/C i przecieki kondensatorów, a nie przez sam IC. Kondensatory foliowe ogólnie utrzymują czas bardziej konsekwentnie niż wiele elektrolitycznych, szczególnie przy dłuższych opóźnieniach. W przypadku długich okresów opóźnienia, prądy upływu, wilgoć na PCB i pozostałości zanieczyszczeń mogą działać jak opory równoległe, które zmniejszają efektywną stałą czasową. Ten efekt może zmieniać zachowanie czasowe i może nie stać się oczywisty, dopóki opory i ścieżki przecieków nie zostaną zmierzone bezpośrednio.

Tryb niestabilny

W niestabilnej pracy, pojemność czasowa ładowana i rozładowywana jest w sposób ciągły między około 1/3 a 2/3 VCC. Wewnętrzny tranzystor rozładowujący zapewnia zdefiniowaną ścieżkę rozładowania, podczas gdy zewnętrzne rezystory ustalają ścieżkę ładowania. W rezultacie powstaje oscylator relaksacyjny, który jest prosty do zmontowania, łatwy do strojenia i wystarczająco wyrozumiały dla wielu praktycznych ról użytkowych.

Częste aplikacje

• Migające LED-y i wizualne wskaźniki stanu

Niestabilny 555 pozostaje szybkim sposobem na stworzenie diody LED sygnalizującej bicie serca lub sygnalizującej usterkę bez oprogramowania i opóźnienia przy uruchamianiu. W scenariuszach rozwiązywania problemów sprzętowy migacz może być bardziej szczery niż cichy mikroprocesor, który może być zablokowany w resetowaniu lub czekać na źródło zegara.

• Generowanie tonów i proste powiadomienia audio

Przy rozsądnej selekcji częstotliwości, wyjście może napędzać mały przetwornik, często przez stopień tranzystora. To dobrze działa w przypadku alarmów i sygnalizatorów, gdzie akceptowalna jest "wystarczająco bliska" dokładność tonu, a preferowane jest natychmiastowe uruchamianie.

• Zegar i źródła impulsów dla logiki cyfrowej

Tryb niestabilny może dostarczyć podstawowy zegar dla liczników, rejestrów przesuwnych i eksperymentów czasowych. Nie będzie konkurować z oscylatorami kryształowymi pod względem stabilności, ale często pasuje do demonstracji, sekwencjonowania krokowego i testów z regulowaną prędkością, gdzie regulacja jest kluczowa.

• Interfejsy czujników poprzez zmiany częstotliwości

Praktycznym trikiem jest umieszczenie elementu czujnika wewnątrz sieci czasowej, aby częstotliwość wyjściowa zmieniała się w zależności od mierzonej wielkości. Klasycznym przykładem jest termistor NTC używany jako rezystor czasowy: zmiana temperatury staje się zmianą częstotliwości, która może być liczona, filtrowana lub porównywana z progami. Podobne podejścia działają z LDR-ami dla światła, rezystancyjnymi elementami wilgotności i niektórymi czujnikami siły, szczególnie gdy system już ma sposób na pomiar częstotliwości lub okresu.

Przykłady elementów czujnikowych używanych w sieci czasowej:

- Termistory NTC (temperatura)

- LDR-y/rezystory świetlne (poziom światła)

- Rezystancyjne czujniki wilgotności

- Niektóre rezystancyjne czujniki siły/ciśnienia

Strategie kontroli

Standardowa konfiguracja astabilna często tworzy nierówny cykl pracy. Częstym ulepszeniem jest dodanie diody, aby drogi ładowania i rozładowania kondensatora korzystały z różnych rezystorów, co umożliwia bardziej niezależne dostosowanie czasu wysokiego i niskiego. To ma tendencję do opłacania się, gdy napędza obwody, które reagują różnie na czas włączenia i wyłączenia, takie jak pompy ładunkowe, bramki próbkowania oraz etapy przyciemniania LED, w których postrzegana jasność i zachowanie cieplne mogą być irytująco wrażliwe na stosunek wypełnienia.

Pin napięcia kontrolnego przesuwa wewnętrzne progi, co pozwala układzie 555 działać jako prosty VCO. To otwiera drzwi do modulacji częstotliwości, grubych zachowań przypominających PWM i schematów z zamkniętą pętlą, gdzie analogowy sygnał sprzężenia zwrotnego przestawia częstotliwość oscylacji. W wielu praktycznych projektach, mały kondensator omijający na pinie kontrolnym zauważalnie redukuje odbiór hałasu i sprawia, że reakcja na kontrolę jest mniej nerwowa.

Duże obciążenie wyjściowe, słabe odsprzęganie zasilania i długie okablowanie mogą zniekształcać przebiegi i wprowadzać szumy do węzłów progowych, co objawia się jako jitter lub okazjonalne nieprawidłowe działanie. Mały ceramiczny kondensator odsprzęgający umieszczony blisko pinów zasilania często oczyszcza oscylator bardziej, niż ludzie oczekują. Gdy oscylator musi napędzać obciążenia indukcyjne lub wyższe prądy, zewnętrzny etap sterujący zazwyczaj prowadzi do obwodu, który zachowuje się spójnie zamiast takiego, który zawodzi tylko w "złych dniach", a następnie odmawia reprodukcji problemu na stole.

Tryb bistabilny

W działaniu bistabilnym, układ 555 zachowuje się jak zatrzask: jedna akcja ustawia stan wyjściowy, a inna go resetuje. Kondensator czasowy jest zazwyczaj pomijany, a pin rozładowania często jest nieużywany. Zamiast czasować krzywą ładowania, zachowanie jest napędzane przez zmiany poziomów podobne do logiki na TRIG, THRESH i RESET, co może wydawać się satysfakcjonująco deterministyczne, gdy chcesz zapamiętać stan bez dodawania większego podsystemu cyfrowego.

Praktyczne zastosowania

• Przełączniki przyciskowe i prosta pamięć stanu

Bistabilny układ 555 może przechowywać stan dla włączenia obciążenia, wyboru trybu lub przełączania przez użytkownika. To podejście jest atrakcyjne, gdy projekt chce mieć "pamięć" bez polegania na mechanicznie zatrzaskującym się przełączniku i bez wprowadzania oprogramowania tylko w celu zapamiętania jednego bitu.

• Blokady i zachowanie bezpieczeństwa w stylu ustaw/zeruj

Zachowanie ustaw/zeruj naturalnie wpasowuje się w blokady: jedno zdarzenie prowadzi system do stanu bezpiecznego, a drugie zdarzenie przywraca operację. Wewnętrzny zatrzask reaguje w klarowny, powtarzalny sposób, a RESET zapewnia bezpośrednią ścieżkę nadpisania, gdy linia wyłączenia o wysokim priorytecie jest częścią koncepcji bezpieczeństwa.

Pływające wejścia mogą powodować nieprzewidywalne zmiany stanu z powodu upływu, obsługi lub hałasu przełączającego w pobliżu. W rzeczywistych układach, rezystory podciągające lub opadające na TRIG/THRESH/RESET zapobiegają wędrowaniu zatrzasku w "duchowe przełączniki". Gdy zaangażowane są przyciski, łagodne odszumianie nadal pomaga; zatrzask wiernie przechowa to, co mu podałeś, w tym chaotyczne przejścia.

Często pomaga myśleć o układzie 555 mniej jako "układzie czasowym", a bardziej jako o kompaktowej analogowej maszynie stanowej składającej się z dwóch progów, jednego zatrzasku i przełącznika rozładowania. Gdy celem jest mała funkcja zawsze włączona, opóźnienie, miganie, wykrywanie zgubionego impulsu lub zatrzask, układ 555 może przynieść prostszy koszt materiałów i mniej subtelnych niespodzianek związanych z kodem niż podejście najpierw do oprogramowania.

W projektach wymagających wysokiej precyzji, kalibracji, zaawansowanej konfiguracji lub wielu zsynchronizowanych funkcji czasowych, układ czasowy 555 często jest używany jako podstawowy element czasowy zamiast kompletnym rozwiązaniem czasowym.

Typowe role front-end, w których 555 integruje się płynnie:

• Kondycjonowanie impulsów

• Czasowanie okien i bramkowanie

• Etapy wykrywania brakujących impulsów

• Proste bloki nadzoru w stylu watchdog

Parametry praktycznego układu 555

Napięcie zasilania (VCC)	4.5-16 V
Prąd roboczy nominalny (VCC = +5 V)	3-6 mA
Prąd roboczy nominalny (VCC = +15 V)	10-15 mA
Maksymalny prąd wyjściowy	200 mA
Maksymalne zużycie mocy	600MW
Minimalne zużycie energii	30MW (5V), 225MW (15V)
Zakres temperatur	0-70 ° C

555 Timer Derivative ICs

Producent	Numer producenta	Uwagi
Avago Technologies	Av-555M	-
Custom Silicon Solutions	CSS555/CSS555C	CMOS, Minimalne napięcie robocze 1.2V, IDD<5&micro;A
CEMI	ULY7855	-
ECG Philips	ECG955M	-
Exar	XR-555	-
Fairchild Semiconductor	NE555/KA555	-
Harris	HA555	-
IK Semicon	ILC555	CMOS, Minimalne napięcie robocze 2V
Intersil Corporation	SE555/NE555	-
Intersil Corporation	ICM7555	CMOS
Lithic Systems	LC555	-
Meixin	ICM7555	CMOS, Minimalne napięcie robocze 2V
Motorola	MC1455/MC1555	-
NTE Sylvania	NTE955M	-
RCA	CA555/CA555C	-
STMicroelectronics	NE555N/ K3T647	-
TI（Texas Instruments）	SN52555/SN72555	-
TI（Texas Instruments）	TLC555	CMOS, Minimalne napięcie robocze 2V
Zetex	ZSCT1555	Minimalne napięcie robocze 0.9V
NXP	ICM7555	CMOS
HFO	B555	-
HITACHI	HA17555	-

Wnioski

Timer 555 pozostaje przydatny, ponieważ zapewnia prosty, przewidywalny sposób działania przy niskiej liczbie komponentów zewnętrznych. Jego wydajność zależy od tolerancji rezystora i kondensatora, wycieków, dryfu temperatury, zakłóceń zasilania, układu i wariantu urządzenia. Gdy jest używany z odpowiednim przygotowaniem sygnału wejściowego, odsprzęganiem i odpowiednimi komponentami czasowymi, timer 555 może niezawodnie wspierać opóźnienia, oscylatory, formowanie impulsów, wykrywanie brakujących impulsów, eliminację drgań i podstawowe funkcje zatrzasku.

Najczęściej zadawane pytania [FAQ]

1. Dlaczego timer 555 jest nadal szeroko używany, choć mikrokontrolery mogą wykonywać funkcje czasowe w sposób bardziej elastyczny?

Timer 555 zapewnia prostą, sprzętową metodę generowania opóźnień, impulsów, oscylacji i funkcji przełączania bez potrzeby korzystania z oprogramowania, programowania, sekwencji rozruchowych ani utrzymania oprogramowania. W aplikacjach, w których potrzebne jest pojedyncze zadanie czasowe, timer 555 często zmniejsza złożoność projektu i oferuje przewidywalne działanie przy minimalnej liczbie komponentów zewnętrznych. To czyni go atrakcyjnym do samodzielnych funkcji czasowych, kondycjonowania sygnałów, obwodów watchdog oraz prostych systemów kontrolnych, gdzie niezawodność i przejrzystość są ważniejsze od zaawansowanej programowalności.

2. Dlaczego dokładność timingu w obwodzie 555 często zależy bardziej od komponentów zewnętrznych niż od samego IC?

Wewnętrzne progi porównywacza w timerze 555 są stosunkowo stabilne, ale rzeczywisty czas trwania interwału czasowego w dużej mierze zależy od zewnętrznej sieci rezystorów i kondensatorów. Czynniki takie jak tolerancja rezystora, wycieki kondensatora, absorpcja dielektryczna, dryft temperatury, wilgotność, zanieczyszczenie PCB i efekty napięcia stałego mogą zmienić efektywną stałą czasową RC. W związku z tym dwa obwody wykorzystujące ten sam układ timera mogą generować wyraźnie różne opóźnienia, jeśli ich komponenty zewnętrzne lub środowiska robocze się różnią.

3. Dlaczego rezystory o wysokiej wartości czasowej mogą powodować nieoczekiwane błędy timingowe w aplikacjach z długim opóźnieniem?

W miarę wzrostu wartości rezystancji, prądy upływu stają się większym procentem zamierzonego prądu czasowego. Wilgoć, pozostałości topnika, kurz, zanieczyszczenie PCB i upływ powierzchniowy mogą tworzyć niezamierzone równoległe ścieżki rezystancyjne, które zmieniają sposób ładowania kondensatora czasowego. Efekty te mogą być nieistotne w przypadku krótkich opóźnień, ale stają się coraz bardziej znaczące w obwodach czasowych o długim czasie trwania, gdzie małe prądy upływu mogą zauważalnie wpłynąć na ostateczny interwał czasowy.

4. Dlaczego warianty CMOS 555 są często preferowane w projektach zasilanych bateryjnie i o niskim poziomie hałasu?

Wersje CMOS, takie jak TLC555 i 7555, zazwyczaj zużywają znacznie mniej prądu spoczynkowego niż tradycyjne wersje bipolarnie. Generują również mniejsze szpilki prądu zasilającego podczas pracy, zmniejszając wprowadzenie zakłóceń do zasilaczy i wrażliwych obwodów analogowych. Cechy te poprawiają żywotność baterii, upraszczają filtrację zasilania i ułatwiają stabilizację całego systemu w aplikacjach, gdzie niskie zużycie energii i czyste zachowanie elektryczne są priorytetami.

5. Dlaczego pin wyzwalający może stać się wspólnym źródłem przerywanych problemów związanych z timerem 555?

Wejście wyzwalające jest wrażliwe na przejścia napięcia, zakłócenia elektryczne, długie przewody, odbicie masy oraz szybkie zdarzenia przełączania. Niepożądane zakłócenia napięcia mogą fałszywie wyzwalać timer, powodując nieprzewidywalne wyjścia, które są trudne do powtórzenia w sposób konsekwentny. Dodanie filtracji, buforowania Schmitta, odpowiedniego uziemienia i krótkich ścieżek sygnałowych często poprawia niezawodność poprzez zapobieganie reakcjom pinu wyzwalającego na niezamierzone zakłócenia elektryczne.

6. Dlaczego timer monostabilny 555 jest przydatny do wykrywania brakujących impulsów lub zablokowanych systemów?

Timer monostabilny może być wielokrotnie wyzwalany przez przychodzące impulsy. Tak długo, jak impulsy nadal przychodzą w oczekiwanym przedziale czasu, wyjście pozostaje aktywne. Jeśli strumień impulsów ustaje, timer ostatecznie wygasa i zmienia stan. To zachowanie sprawia, że obwód jest przydatny do wykrywania zablokowanych silników, uszkodzonych czujników, utraconych sygnałów komunikacyjnych lub brakujących impulsów zegara, bez potrzeby skomplikowanej logiki cyfrowej czy systemów monitorowania oprogramowania.

7. Dlaczego timer 555 działa skutecznie jako prosty oscylator w trybie astabilnym?

W trybie astabilnym kondensator czasowy ciągle ładuje się i rozładowuje pomiędzy około jedną trzecią a dwie trzecie napięcia zasilania. Wewnętrzne komparatory wykrywają te przekroczenia progów i wielokrotnie przełączają stan wyjścia. Ten samowystarczalny cykl ładowania i rozładowania tworzy stabilną oscylację przy użyciu zaledwie kilku zewnętrznych komponentów, co sprawia, że 555 jest jednym z najprostszych sposobów generowania fal kwadratowych, migających diod LED, sygnałów zegarowych i tonów audio.

8. Dlaczego dostosowanie współczynnika wypełnienia często wymaga dodatkowych komponentów w obwodach astabilnych?

Standardowa konfiguracja astabilna używa tej samej ścieżki ładowania i rozładowania w części cyklu, co naturalnie ogranicza elastyczność współczynnika wypełnienia. Dodając diody i oddzielne ścieżki oporowe, można niezależnie kontrolować czasy ładowania i rozładowania. Umożliwia to dokładniejsze dostosowywanie czasów wyjścia wysokiego i niskiego, co jest ważne w zastosowaniach takich jak kontrola PWM, przyciemnianie diod LED, pompy ładunkowe i obwody generowania impulsów.

9. Dlaczego timer 555 może działać jako prosty zatrzask bez użycia kondensatora czasowego?

Rdzeń 555 zawiera zatrzask SR kontrolowany przez dwa komparatory. W trybie bistabilnym zewnętrzne sygnały bezpośrednio ustawiają lub resetują zatrzask bez polegania na ładowaniu i rozładowaniu kondensatora. Gdy stan zostaje ustalony, pozostaje przechowywany, dopóki inny sygnał go nie zmieni. Umożliwia to 555 działanie jako podstawowy element pamięci do przełączania, blokad, stanów sterujących oraz obwodów ustawiająco-resetujących, przy minimalnym wymogu zewnętrznych układów.

10. Dlaczego projektanci powinni często postrzegać timer 555 jako analogowy element budowlany, a nie tylko jako układ scalony timera?

Chociaż jego nazwa podkreśla pomiar czasu, 555 zawiera analogowe komparatory, napięcia odniesienia, zatrzask, logikę przełączania i tranzystor rozładowania, które mogą wykonywać wiele funkcji przetwarzania sygnałów. Może generować opóźnienia, tworzyć oscylatory, wykrywać brakujące impulsy, eliminować drgania przełączników, kondycjonować sygnały, tworzyć okna czasowe i zapewniać proste funkcje nadzorujące. Zrozumienie urządzenia jako kompaktowej maszyny stanów analogowych często odsłania więcej możliwości projektowych niż traktowanie go wyłącznie jako generatora opóźnień.
