Kompletny przewodnik po złączach widełkowych: bezpieczne i niezawodne okablowanie

Złącza widełkowe to szeroko stosowane końcówki przewodów, które zapewniają prosty, bezpieczny i sprawny sposób łączenia przewodów ze śrubami, kołkami i słupkami zaciskowymi.W tym artykule wyjaśniono, jak działają, jakie wymagania projektowe należy sprawdzić przed wyborem i dlaczego przekrój przewodu, rozmiar kołka, typ złącza, jakość materiału i kompatybilność mają znaczenie.Omówiono także standardy bezpieczeństwa, ryzyko przegrzania oraz prawidłowe metody zaciskania i instalacji.Wszystkie te tematy pokazują, w jaki sposób prawidłowy dobór i instalacja złączy widełkowych zapewniają bezpieczne, niezawodne i trwałe połączenia elektryczne.

Katalog

Przegląd złączy widełkowych

Złącza widełkowe to zaciski elektryczne służące do mocowania przewodów do śrub, kołków lub słupków zaciskowych.Metalowy koniec ma kształt otwartego widelca, dzięki czemu złącze można wsunąć na miejsce wokół punktu mocowania.W wielu przypadkach śrubę wystarczy poluzować, a nie całkowicie usunąć.Dzięki temu połączenie jest szybsze w montażu i łatwiejsze do rozłączenia podczas naprawy, wymiany lub rutynowej kontroli.

W rzeczywistych pracach związanych z okablowaniem ten kształt oszczędza czas, gdy trzeba usunąć jeden przewód z listwy zaciskowej, wymienić uszkodzoną część lub sprawdzić obwód bez zakłócania całego zespołu.Zamiast rozłączać stałe złącze, przewód można zwolnić, odkręcając śrubę, podnosząc złącze i ponownie montując je na miejscu po zakończeniu pracy.Jest to jeden z powodów, dla których złącza widełkowe są szeroko stosowane w systemach elektrycznych i elektronicznych, które wymagają zarówno bezpiecznego kontaktu, jak i łatwego dostępu serwisowego.

Złącza widełkowe są wykonane w różnych rozmiarach, materiałach i stylach izolacji.Niektóre są wykonane z gołego metalu, podczas gdy inne zawierają izolowaną tuleję, która zakrywa część zagniataną i pomaga ograniczyć przypadkowy kontakt.Prawidłowe złącze musi odpowiadać zarówno rozmiarowi przewodu, jak i rozmiarowi kołka lub śruby.Jeśli którykolwiek z nich jest nieprawidłowy, terminal może nie być stabilnie osadzony na swoim miejscu, a połączenie może z czasem stać się mniej niezawodne.

Wymagania projektu

Wymagania dotyczące prądu i napięcia

Każdy projekt należy rozpocząć od dokładnego sprawdzenia prądu i napięcia, jakie musi przewodzić połączenie.Jest to jeden z pierwszych praktycznych kroków w wyborze złącza, ponieważ złącze widełkowe nie jest wybierane tylko na podstawie kształtu lub dopasowania.Musi także bezpiecznie obsługiwać obciążenie elektryczne podczas normalnej pracy i podczas krótkich okresów, gdy obciążenie wzrasta powyżej średniego poziomu.

Każde złącze widełkowe ma określoną wartość elektryczną, która pokazuje ilość prądu i napięcia, jakie terminal może przenosić bez wytwarzania nadmiernego ciepła lub naprężania połączenia.Gdy prąd przepływa przez zacisk, metalowy styk i złącze zaciskanego drutu muszą pozostać stabilne.Jeśli złącze jest zbyt małe lub przesunięte poza jego wartość znamionową, w miejscu styku i na końcu przewodu może gromadzić się ciepło.Ciepło to może uszkodzić powierzchnię zacisku, osłabić izolację przewodu i skrócić żywotność połączenia.

Z tego powodu wybrane złącze powinno wytrzymać najwyższe oczekiwane obciążenie, a nie tylko normalne warunki pracy.Obejmuje to krótkie przepięcia, które pojawiają się podczas uruchamiania, przełączania lub działania sprzętu przy zmieniającym się zapotrzebowaniu.Ten krok jest szczególnie ważny w systemach motoryzacyjnych, domowych i przemysłowych, gdzie rzeczywiste warunki pracy nie zawsze pozostają stałe.Złącze o odpowiednich parametrach pomaga utrzymać stabilność obwodu i zmniejsza ryzyko przegrzania, uszkodzenia izolacji i przedwczesnej awarii.

Warunki środowiskowe

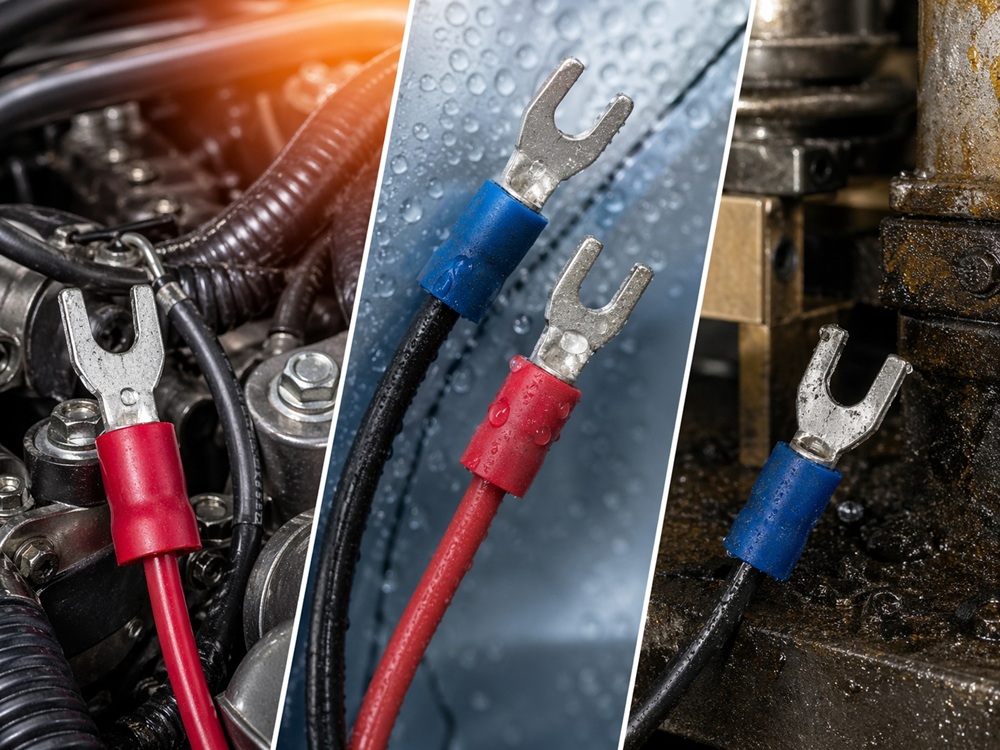

Następnym krokiem po sprawdzeniu obciążenia elektrycznego jest sprawdzenie środowiska pracy.Miejsce, w którym złącze zostanie zamontowane, ma bezpośredni wpływ na to, jak długo będzie ono służyć i jak dobrze będzie działać.Połączenie, które działa dobrze w czystym panelu wewnętrznym, może ulec awarii znacznie wcześniej w gorącej komorze silnika, wilgotnym pomieszczeniu gospodarczym lub brudnej obudowie fabrycznej.

Ciepło może z czasem zmiękczyć izolację i osłabić materiały końcowe.Wilgoć może przedostać się do odsłoniętych powierzchni metalowych i prowadzić do korozji, co pogarsza jakość styku i zwiększa odporność.Wibracje mogą powoli poluzować słabe lub źle dopasowane połączenie, zwłaszcza gdy sprzęt porusza się, uruchamia, zatrzymuje lub trzęsie się podczas pracy.Kurz, olej i chemikalia mogą również gromadzić się wokół terminala i skracać jego żywotność, jeśli złącze nie jest przeznaczone do takich warunków.

Z tego powodu środowisko instalacji należy sprawdzić równie dokładnie, jak parametry elektryczne.W układach motoryzacyjnych złącza często muszą wytrzymywać ciepło, wibracje i kontakt z płynami.W instalacjach domowych złącza mogą być instalowane w pomieszczeniach o dużej wilgotności, takich jak kuchnie, piwnice czy pomieszczenia gospodarcze.W urządzeniach przemysłowych zaciski mogą być narażone na działanie brudu, mgły olejowej, środków czyszczących lub chemikaliów procesowych.W tych trudniejszych warunkach izolowane, odporne na korozję i odpowiednio dopasowane zaciski zwykle zapewniają lepszą ochronę i dłuższą żywotność.

Typ aplikacji

Ostatnim krokiem jest dopasowanie złącza do rzeczywistej aplikacji.Nawet jeśli prąd, napięcie i środowisko są już znane, sam sprzęt nadal wpływa na to, jaki rodzaj złącza będzie działał najlepiej.Różne systemy nakładają różne wymagania na połączenie, a wymagania te wpływają na rodzaj terminala, który powinien zostać użyty.

W okablowaniu samochodowym złącze często musi być zabezpieczone przed ciągłymi wibracjami, wahaniami temperatury i kontaktem z olejami lub płynami.W systemach audio połączenie musi pozostać stabilne, aby ścieżka sygnału pozostała czysta i spójna.W przypadku okablowania domowego instalatorzy często preferują złącza, które można łatwo zamontować, sprawdzić i wymienić podczas konserwacji.W urządzeniach przemysłowych terminale mogą wymagać obsługi większych obciążeń elektrycznych, częstego serwisowania i trudniejszych warunków pracy.

Wybór złącza na podstawie rzeczywistego użycia pomaga zapobiec późniejszym problemom.Terminal, który działa dobrze w suchym pomieszczeniu, może nie wytrzymać wewnątrz pojazdu, w pobliżu maszyn lub wewnątrz zakurzonego panelu sterowania.Dopasowanie złącza do zastosowania poprawia bezpieczeństwo, zwiększa trwałość oraz sprawia, że ​​przyszła konserwacja i wymiana są łatwiejsze i bardziej niezawodne.

Średnica przewodu i rozmiar kołka zaciskowego

Normy dotyczące grubości drutu

Wskaźnik drutu pokazuje grubość drutu, dlatego jest to jedna z pierwszych rzeczy, które należy sprawdzić przed wyborem złącza widełkowego.W wielu układach elektrycznych rozmiar przewodu mierzy się przy użyciu amerykańskiej normy Wire Gauge (AWG).W tym systemie liczba przesuwa się w kierunku przeciwnym do grubości drutu.Mniejsza liczba AWG oznacza grubszy drut, więc 10 AWG jest grubsze niż 18 AWG.

Ma to znaczenie przy wyborze złącza, ponieważ końcówka widełkowa jest przystosowana do podłączenia tylko określonego zakresu rozmiarów przewodów.Po zdjęciu izolacji z drutu i włożeniu go do tulei zaciskanej, metalowa tuleja musi szczelnie przylegać do przewodu.Jeśli złącze jest zbyt duże, tuleja może nie chwycić mocno przewodu, a zacisk może poluzować się pod wpływem naciągnięcia lub wibracji.Jeśli złącze jest za małe, przewód może nie zostać włożony całkowicie lub żyły mogą zostać ściśnięte, zgięte lub przecięte podczas zaciskania.W obu przypadkach kontakt staje się mniej niezawodny.

Prawidłowe dopasowanie grubości drutu do zakresu złączy pomaga uzyskać mocne zaciśnięcie, stabilny kontakt elektryczny i lepszą długoterminową wydajność.Jest to podstawowy krok, ale ma bezpośredni wpływ na siłę połączenia, stabilność elektryczną i bezpieczeństwo.

Jak zmierzyć grubość drutu:

Przed wyborem zacisku należy możliwie najdokładniej sprawdzić przekrój przewodu.Najbardziej niezawodną metodą jest użycie miernika drutu, który pozwala na dopasowanie drutu do oznaczonych otworów, aż do znalezienia odpowiedniego rozmiaru.Daje to bezpośredni odczyt i ogranicza domysły podczas wyboru złącza.

Inną powszechną metodą jest odczytanie wydrukowanych oznaczeń na izolacji przewodu.Wiele przewodów jest oznaczonych rozmiarem, zwłaszcza w przypadku produkowanych zespołów kabli lub standardowych rolek elektrycznych.Jeśli oznaczenia te są wyraźne i nieuszkodzone, można z nich szybko skorzystać.Jeśli nie jest dostępne żadne narzędzie pomiarowe ani wydrukowane oznaczenie, do oszacowania rozmiaru można użyć tabeli rozmiarów drutu, chociaż ta metoda jest mniej precyzyjna i należy ją traktować ostrożniej.

Wiele izolowanych złączy widełkowych wykorzystuje również kodowanie kolorami, aby wskazać zakres przewodów, dla których są przeznaczone.W wielu popularnych zestawach złączy czerwony jest używany dla 22 do 16 AWG, niebieski dla 16 do 14 AWG, a żółty dla 12 do 10 AWG.Kolory te przyspieszają sortowanie i podstawowy wybór, zwłaszcza podczas wielokrotnych prac związanych z okablowaniem.Mimo to kolor powinien służyć jedynie jako wskazówka.Rzeczywisty pomiar drutu jest nadal bezpieczniejszym podejściem, ponieważ niewielkie niedopasowanie rozmiaru może prowadzić do słabego zaciskania, złego chwytu przewodu lub niestabilnego połączenia po instalacji.

Rozmiar kołka terminala

Po potwierdzeniu grubości drutu następnym krokiem jest sprawdzenie rozmiaru kołka zaciskowego.Drut może prawidłowo pasować do tulei zaciskanej, ale złącze nadal musi być prawidłowo osadzone na śrubie lub kołku, w którym będzie zamocowane.Otwór widełkowy końcówki widełkowej musi być wystarczająco szeroki, aby można go było przesuwać wokół kołka bez użycia siły, ale nie na tyle szeroki, aby końcówka przesuwała się lub była luźna po dokręceniu.

Rozmiar kołka jest zwykle identyfikowany na podstawie jego średnicy, przy czym popularne rozmiary to 1/4 cala, 5/16 cala i 3/8 cala.Wybierając końcówkę, otwór na końcu łopatki powinien być jak najbardziej dopasowany do tego rozmiaru.Jeżeli otwór jest za mały, łącznik nie będzie pasował do kołka.Jeśli jest zbyt duży, końcówka może przesunąć się z pozycji przed lub w trakcie dokręcania, co zmniejsza powierzchnię styku pomiędzy metalowymi powierzchniami.Mniejsza powierzchnia styku może zwiększyć opór i sprawić, że połączenie będzie mniej bezpieczne.

Najdokładniejszą metodą sprawdzenia szpilki jest użycie suwmiarki, która umożliwia bezpośredni pomiar średnicy.Jeśli nic innego nie jest dostępne, do przybliżonego oszacowania można użyć linijki, jest ona jednak mniej precyzyjna, szczególnie w przypadku mniejszego sprzętu.W niektórych przypadkach nieco większy otwór może nadal działać, ale zbyt duży dodatkowy luz osłabia dopasowanie i zmniejsza stabilność połączenia.

Niezawodne złącze widełkowe musi pasować zarówno do średnicy drutu, jak i rozmiaru kołka.Strona przewodu wpływa na siłę trzymania przewodu, a otwór zacisku wpływa na to, jak dobrze złącze przylega do punktu mocowania.Gdy oba elementy są prawidłowo dopasowane, połączenie jest łatwiejsze w montażu, łatwiejsze do prawidłowego dokręcenia i bardziej niezawodne podczas długotrwałego użytkowania.

Rodzaje złączy widełkowych

Złącza widełkowe są produkowane w kilku postaciach, ponieważ nie wszystkie zadania okablowania wymagają tego samego rodzaju połączenia.Niektóre instalacje wymagają podstawowego zakończenia przewodu z łatwym dostępem.Inne wymagają lepszej ochrony obszaru zagniatania, szybszego sposobu odłączania części lub mocniejszego trzymania pod wpływem ruchu i wibracji.Z tego powodu złącza widełkowe różnią się nie tylko kształtem, ale także sposobem zabezpieczenia połączenia i stabilnością mocowania po zamontowaniu.

W rzeczywistym użyciu typ złącza wpływa zarówno na etap instalacji, jak i na długoterminową wydajność okablowania.Prosty terminal może dobrze sprawdzić się w suchej obudowie, gdzie rzadko dotyka się złącza.Bardziej chroniony lub bezpieczniejszy typ może być konieczny, gdy przewody przebiegają przez nadwozie pojazdu, w pobliżu poruszającego się sprzętu lub w pomieszczeniu, w którym często odbywają się prace serwisowe.Wybór odpowiedniego typu ułatwia pracę na początku i pomaga zapobiegać luźnym połączeniom, odsłoniętym metalom i powtarzającym się naprawom w późniejszym czasie.

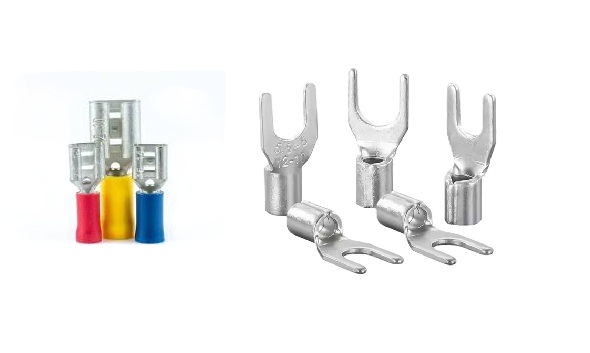

Izolowane i nieizolowane złącza widełkowe

Izolowane złącza widełkowe mają plastikową tuleję wokół sekcji zaciskanej.Po zdjęciu izolacji i włożeniu drutu do tulei tuleja zakrywa obszar, w którym przewód jest zaciśnięty w końcówce.Ta dodana warstwa pomaga ograniczyć przypadkowy kontakt z częściami metalowymi i zapewnia połączeniu lepszą ochronę przed wilgocią, kurzem i lekkim zanieczyszczeniem.Jest to szczególnie przydatne w miejscach, gdzie pobliskie przewody, odsłonięte zaciski lub wilgoć mogą zwiększać ryzyko zwarcia lub niepożądanego kontaktu.

Ze względu na tę dodatkową ochronę izolowane złącza są szeroko stosowane w okablowaniu samochodowym, domowych instalacjach elektrycznych, sprzęcie zewnętrznym i ogólnych pracach konserwacyjnych.Często są bezpieczniejszym wyborem, gdy połączenie może być obsługiwane podczas serwisu lub gdy otaczający obszar nie jest całkowicie uszczelniony.

Nieizolowane złącza widełkowe nie mają tej tulei, więc metalowy zacisk pozostaje odsłonięty.Zazwyczaj wybiera się je do pomieszczeń suchych, zamkniętych lub kontrolowanych, gdzie dodatkowa izolacja nie jest konieczna.W tych ustawieniach połączenie jest często chronione przez obudowę urządzenia lub układ wewnątrz panelu.Typy nieizolowane są zwykle mniejsze, czasami łatwiej je zmieścić w ciasnych przestrzeniach i często są tańsze.Zapewniają jednak mniejszą ochronę wokół obszaru zagniatania, dlatego należy ich używać tylko wtedy, gdy warunki instalacji pozwalają na taki wybór.

Lepsza opcja zależy od rzeczywistych warunków pracy.Gdy bezpieczeństwo, izolacja i ochrona środowiska mają większe znaczenie, typy izolowane są zwykle lepszym wyborem.Jeśli połączenie znajduje się wewnątrz chronionej obudowy, a przestrzeń jest ograniczona, wystarczający może być typ nieizolowany.

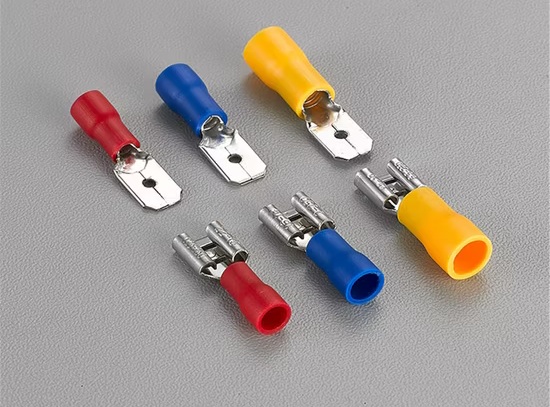

Złącza widełkowe męskie i żeńskie

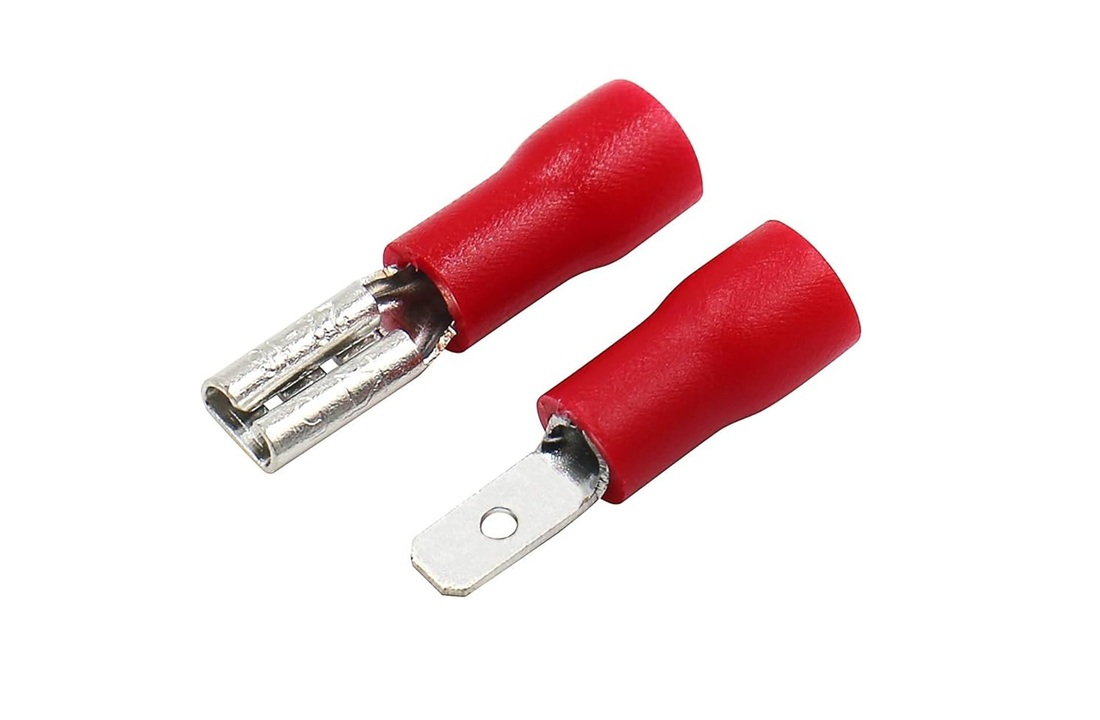

Złącza widełkowe męskie i żeńskie są przeznaczone do szybkiego łączenia i szybkiego usuwania.Końcówka męska ma płaskie metalowe ostrze, a końcówka żeńska ma ukształtowany otwór, który przesuwa się po tym ostrzu i chwyta go.Podczas montażu obie części są dociskane ręcznie, aż metalowy styk zostanie osadzony.Podczas konserwacji można je rozdzielić bez przecinania drutu, co czyni je przydatnymi w systemach wymagających naprawy, wymiany lub testowania.

Ten styl jest powszechny w urządzeniach, pojazdach, głośnikach, okablowaniu sterującym i innych nadających się do użytku zespołach elektrycznych.Umożliwia odłączenie jednej części systemu, pozostawiając resztę okablowania na miejscu.Dzięki temu wymiana podzespołów jest szybsza i zmniejsza się konieczność odbudowy połączenia po każdym demontażu części.

Ich główną zaletą jest elastyczność podczas konserwacji.Przewód można odłączyć, sprawdzić i ponownie podłączyć przy mniejszym wysiłku niż w przypadku bardziej trwałych metod okablowania.Jednocześnie obie części muszą pasować pod względem rozmiaru i dopasowania.Jeśli strona żeńska jest zbyt luźna na ostrzu męskim, nacisk styku spada, a połączenie może się przesuwać, nagrzewać lub działać nierówno.Aby zapewnić stabilną ścieżkę elektryczną i niezawodne, długotrwałe użytkowanie, konieczne jest odpowiednie dopasowanie.

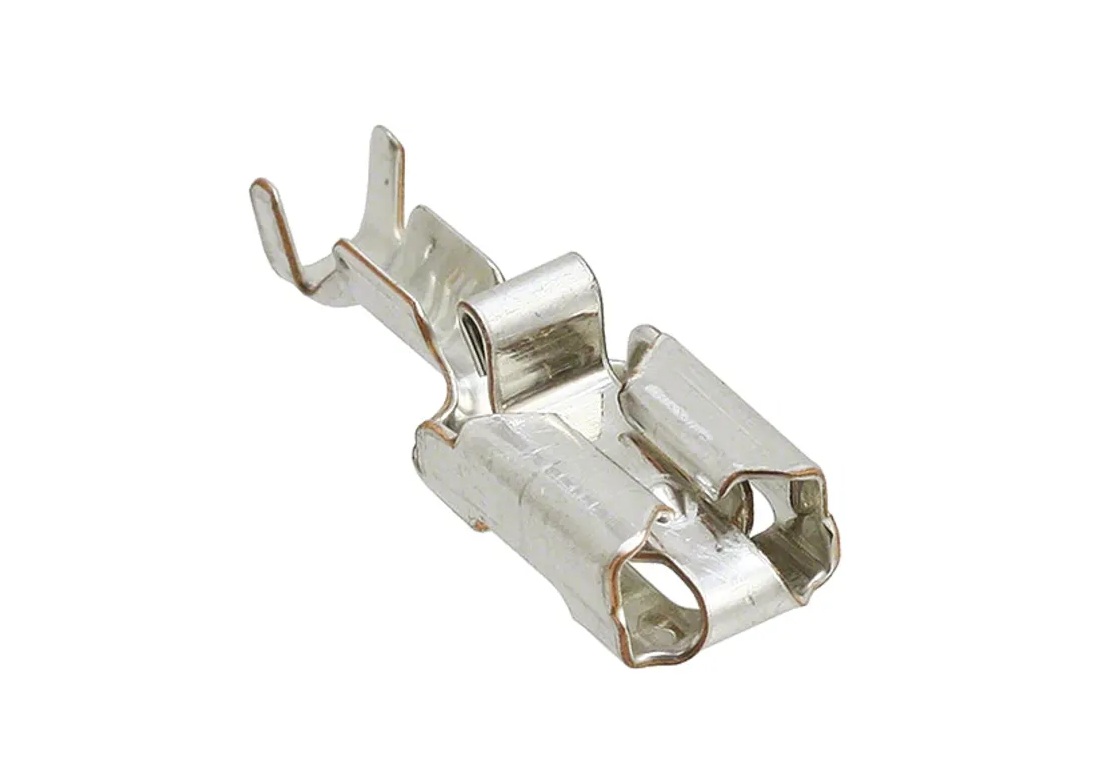

Blokowanie końcówek widełkowych

Zaciski widełkowe z blokadą są przeznaczone do sytuacji, w których standardowe połączenie wciskane może się poluzować.Zawierają funkcję blokującą, taką jak wypustka, zacisk lub część sprężynowa, która pomaga utrzymać terminal na miejscu po jego podłączeniu.Po wciśnięciu złącza na współpracującą część funkcja ta zwiększa odporność na przypadkowe odciągnięcie lub ruch.

To dodatkowe mocowanie jest przydatne w pojazdach, maszynach przemysłowych, sprzęcie zasilającym i systemach energetycznych, gdzie okablowanie może być narażone na wibracje, powtarzający się ruch lub wstrząs mechaniczny.W takich warunkach standardowy terminal może powoli tracić pozycję, jeśli dopasowanie nie jest wystarczająco mocne lub jeśli połączenie zostanie zakłócone podczas pracy.Typ blokowania pomaga zmniejszyć to ryzyko, utrzymując terminal w bezpieczniejszym położeniu.

Główną zaletą jest mocniejsze trzymanie podczas wymagającego użytkowania.To mocniejsze trzymanie może zmniejszyć problemy konserwacyjne, zmniejszyć ryzyko nagłego rozłączenia i z czasem poprawić stabilność połączenia.Rodzaje blokad są dostępne zarówno w wersji izolowanej, jak i nieizolowanej, dzięki czemu złącze można nadal dopasować do otaczającego środowiska, jednocześnie zapewniając dodatkowe mocowanie.

Właściwy typ złącza widełkowego zależy od sposobu działania systemu, miejsca jego zainstalowania i częstotliwości usuwania połączenia.Izolowane złącza są zwykle lepsze w obszarach o wilgoci, kurzu, odsłoniętym metalu lub o wyższych wymaganiach bezpieczeństwa.Złącza nieizolowane często nadają się do czystych, suchych i chronionych przestrzeni, w których połączenie jest zamknięte.Złącza męskie i żeńskie są przydatne, gdy części muszą zostać odłączone podczas serwisowania, natomiast zaciski blokujące są lepsze w przypadku systemów narażonych na wibracje lub częsty ruch.

Dobry wybór powinien uwzględniać pełne wykorzystanie połączenia, a nie tylko etap instalacji.Złącze powinno odpowiadać warunkom pracy, potrzebom ochrony i naprężeniom mechanicznym, którym będzie poddawane okablowanie.Przy właściwym doborze rodzaju przewód jest łatwiejszy w montażu, łatwiejszy w serwisowaniu i bardziej niezawodny podczas długotrwałej eksploatacji.

Materiał i jakość

Typowe materiały stosowane w złączach widełkowych

Materiał złącza widełkowego wpływa na to, jak dobrze przewodzi prąd i jak dobrze zachowuje swój kształt podczas zaciskania i długotrwałego użytkowania.Większość złączy widełkowych jest wykonana z miedzi lub mosiądzu.Miedź jest szeroko stosowana, ponieważ ma wysoką przewodność elektryczną, co pomaga prądowi przepływać przez zacisk z mniejszym oporem.Mosiądz jest również powszechny, ponieważ zapewnia dobrą wytrzymałość i trwałość, co pomaga zachować stabilność terminala, gdy jest zaciśnięty na przewodzie i przymocowany pod śrubą lub kołkiem.

Wiele złączy ma również cynowaną powierzchnię metalową.Ta cienka warstwa galwaniczna pomaga chronić złącze przed utlenianiem i korozją.Pomaga także zachować czystość powierzchni stykowej przez długi czas, szczególnie w miejscach, gdzie powietrze jest wilgotne lub złącze jest narażone na brud i zmieniające się temperatury.Zacisk wykonany z dobrego metalu nieszlachetnego i pokryty odpowiednią powłoką zwykle utrzymuje stabilniejszą ścieżkę elektryczną podczas długich okresów użytkowania.

W izolowanych złączach widełkowych tuleja jest zwykle wykonana z nylonu lub PCV.Ta zewnętrzna warstwa pokrywa obszar zagniatania i zapewnia podstawową ochronę podczas obsługi i instalacji.Izolacja pomaga ograniczyć przypadkowy kontakt z odsłoniętym metalem i zapewnia terminalowi pewną odporność na wilgoć, brud i drobne ścieranie.Materiał tulei wpływa również na zachowanie złącza podczas zaciskania.Dobrze dopasowana tuleja pozostaje na swoim miejscu, nie pęka łatwo i sprawia, że ​​terminal pozostaje łatwiejszy w obsłudze podczas montażu.

Z tego powodu wybór materiału wpływa zarówno na parametry elektryczne, jak i niezawodność fizyczną.Metal wpływa na przewodność i wytrzymałość, podczas gdy poszycie i izolacja wpływają na ochronę i długoterminową żywotność.

Dlaczego odporność na korozję ma znaczenie

Korozja jest jedną z najczęstszych przyczyn awarii połączenia terminalowego, szczególnie w miejscach o dużej wilgotności, kurzu, soli, oleju lub wysokiej temperaturze.Kiedy na powierzchni metalu zaczyna tworzyć się korozja, powierzchnia styku między końcówką a punktem połączenia staje się mniej skuteczna.Wraz ze wzrostem oporu połączenie może zacząć się nagrzewać.To dodatkowe ciepło może osłabić terminal, uszkodzić pobliską izolację i zmniejszyć ogólną niezawodność obwodu.

Dlatego w systemach motoryzacyjnych, morskich i przemysłowych często preferowane są terminale platerowane, zwłaszcza złącza z cynowanej miedzi.W takich środowiskach złącza są bardziej narażone na działanie pary wodnej, wahań temperatury, soli drogowej, pyłu technologicznego lub narażenia chemicznego.Lepiej chroniona powierzchnia spowalnia niszczenie metalu i pomaga terminalowi zachować stabilny kontakt przez dłuższy czas.

Długoterminowa wydajność w trudnych warunkach nie zależy wyłącznie od poszycia.Dobra izolacja, odpowiednie uszczelnienie w razie potrzeby i prawidłowe zaciśnięcie również pomagają ograniczyć korozję.Kiedy żyły są ciasno zaciśnięte wewnątrz bębna, pozostaje mniej miejsca na gromadzenie się wilgoci i zanieczyszczeń.Kiedy izolacja jest dobrze dopasowana, a złącze jest używane w odpowiednim środowisku, połączenie ma większą szansę pozostać czyste i niezawodne.

Złącza niższej jakości mogą nadal działać w lekkich warunkach lub w pomieszczeniach zamkniętych, ale zwykle mają mniejszą ochronę, gdy środowisko staje się bardziej wymagające.W obszarach narażonych na wilgoć, sól lub ciepło terminale niższej jakości są bardziej podatne na wczesną korozję i szybsze uszkodzenie.

Jak rozpoznać jakość złącza

Wysokiej jakości złącze widełkowe zwykle wykazuje kilka wyraźnych znaków podczas obsługi i instalacji.Metalowy korpus powinien sprawiać wrażenie solidnego i nie powinien się zbyt łatwo zginać pod lekkim naciskiem.Powłoka powinna wyglądać na gładką i równą na całej powierzchni, bez szorstkich plam, łuszczenia się lub matowych obszarów, które sugerują słabe wykończenie.W przypadku typów izolowanych tuleja powinna ściśle przylegać do końcówki i nie powinna się przesuwać, rozdzielać ani odklejać podczas normalnego zaciskania.

Dobre złącza lepiej zachowują swój kształt po włożeniu przewodu i zastosowaniu zaciskarki.Podczas zaciskania lufa powinna zamykać się wokół drutu w sposób kontrolowany, bez nierównomiernego załamywania się i zapadania.Po zaciśnięciu przewód powinien pozostać mocno przytrzymany, a przewód powinien być zamocowany wewnątrz tulei, a końcówka nadal prawidłowo ustawiona.Ten rodzaj dopasowania pomaga utrzymać mocny chwyt mechaniczny i stabilny kontakt elektryczny.

Złącza niskiej jakości często szybko ujawniają problemy.Metal może być zbyt cienki, co może prowadzić do słabych zagnieceń lub deformacji podczas instalacji.Tuleja izolacyjna może być luźna lub łamliwa, co zmniejsza ochronę i sprawia, że ​​obsługa jest mniej niezawodna.Wykończenie powierzchni może być również nierówne, co może sugerować słabszą odporność na korozję i niższą jakość produkcji.Problemy te mogą prowadzić do słabego kontaktu, krótszej żywotności i większego ryzyka awarii pod obciążeniem lub wibracjami.

Z tego powodu jakość złącza należy oceniać nie tylko na podstawie wyglądu.Do ważnych znaków zalicza się grubość metalu, konsystencja powłoki, dopasowanie izolacji i skuteczność złącza podczas zaciskania.Szczegóły te dają dokładniejszy obraz długoterminowej niezawodności.

Kluczowy punkt dotyczący materiału i jakości

Dobre złącze widełkowe zależy od czegoś więcej niż prawidłowego rozmiaru i kształtu.Zależy to również od użytego metalu, jakości poszycia i dopasowania izolacji.Jeśli te części są dobrze wykonane, złącze przewodzi prąd bardziej niezawodnie, jest bardziej odporne na korozję i pozostaje bezpieczne przez dłuższy okres użytkowania.

Kompatybilność i dopasowanie

Rozmiar terminala

Niezawodne połączenie elektryczne zaczyna się od prawidłowego rozmiaru zacisku.Przed montażem złącze należy dopasować do dwóch podstawowych punktów: średnicy przewodu oraz rozmiaru kołka lub śruby.Obydwa muszą być odpowiednio dopasowane, aby połączenie było bezpieczne i bezpiecznie przenosiło prąd.

Po stronie drutu tuleja zaciskająca musi odpowiadać średnicy drutu.Po zdjęciu izolacji przewód wkłada się do cylindra, a metal ściska się za pomocą narzędzia do zaciskania.Jeśli lufa jest zbyt duża, nie będzie wystarczająco mocno chwycić drutu.Drut może się przesunąć, poluzować lub wytworzyć większy opór na zaciśniętym złączu.Jeśli tuleja jest zbyt mała, drut może nie wejść całkowicie lub żyły mogą zostać wygięte, przecięte lub zbite podczas zaciskania.W obu przypadkach połączenie staje się słabsze i mniej niezawodne.

Po stronie zacisku otwór złącza widełkowego musi pasować do śruby lub kołka w miejscu, w którym zostanie zainstalowany.Otwór widelca powinien wsunąć się na miejsce bez użycia siły, a następnie po dokręceniu płasko przylegać pod elementem mocującym.Jeśli otwór jest zbyt duży, zacisk może przesunąć się poza środek, zanim śruba zostanie dokręcona.Ruch ten zmniejsza powierzchnię kontaktu i osłabia chwyt.Jeśli otwór jest zbyt mały, złącze nie będzie w ogóle prawidłowo osadzone.

Dopasowanie odpowiedniego rozmiaru poprawia docisk styku, ogranicza niepożądane ruchy i pomaga utrzymać stałą wydajność elektryczną połączenia w czasie.

Dopasowanie złącza do sprzętu

Złącze musi mieścić więcej niż przewód i punkt mocowania.Musi także pasować do sprzętu, w którym będzie używany.Różne systemy stawiają terminalom różne wymagania, dlatego materiał, izolacja i ochrona powierzchni muszą odpowiadać rzeczywistym warunkom pracy.

W układach motoryzacyjnych złącza często są narażone na wibracje, ciepło i kontakt z płynami, dlatego zacisk musi pozostać szczelny i odporny na zużycie pod wpływem powtarzających się ruchów.W domowych systemach audio połączenie wymaga stabilnego metalowego styku i dobrej przewodności, aby przepływ sygnału pozostał spójny.W środowisku zewnętrznym, wilgotnym lub brudnym złącze może wymagać platerowanego metalu, lepszej izolacji lub dodatkowej ochrony przed korozją.

Ten krok ma znaczenie, ponieważ złącze może być prawidłowo dopasowane podczas instalacji, ale w dalszym ciągu może zawodzić w późniejszej eksploatacji.Terminal może na początku dobrze zostać zaciśnięty i dokręcony, ale jeśli jego materiał lub poziom ochrony nie odpowiada sprzętowi, połączenie może z czasem osłabić się.Właściwy wybór musi łączyć w sobie parametry elektryczne, stabilność mechaniczną i trwałość środowiskową.

Unikanie typowych problemów z dopasowaniem i kompatybilnością

Wiele problemów z połączeniem zaczyna się od złego dopasowania terminala do rzeczywistego zadania.Najczęstszymi przyczynami są nieprawidłowe wymiary, nieodpowiednie materiały i niewystarczająca ochrona środowiska.Problemy te często nie pojawiają się w momencie instalacji.Pojawiają się później w postaci luźnych przewodów, przegrzanych zacisków, korozji lub powtarzających się problemów serwisowych.

Zbyt duży lub zbyt mały terminal może powodować słabe zaciskanie lub niestabilny punkt mocowania.Złącze wykonane z niewłaściwego materiału może stracić przewodność lub wytrzymałość w trudnych warunkach.Zacisk bez wystarczającej izolacji lub odporności na korozję może działać zadowalająco w suchym pomieszczeniu, ale szybciej ulega awarii w miejscu mokrym, zakurzonym lub o wysokiej temperaturze.Nawet dobrze wykonane złącze może działać słabo, jeśli zostanie użyte w niewłaściwym zastosowaniu.

Problemom tym znacznie łatwiej jest zapobiec przed instalacją, niż naprawić je po awarii.Bezpieczniejszym podejściem jest sprawdzenie rozmiaru przewodu, rozmiaru kołka, materiału końcówki i środowiska pracy przed zaciśnięciem i zainstalowaniem złącza.Tego rodzaju przygotowanie zmniejsza ryzyko awarii i pomaga zachować bezpieczeństwo połączenia przez dłuższy okres użytkowania.

Kompatybilność należy zawsze sprawdzić przed instalacją, ponieważ ma ona wpływ na bezpieczeństwo, wydajność i żywotność.Dobre złącze widełkowe to nie tylko takie, które pasuje na swoje miejsce.Musi pasować jednocześnie do drutu, punktu mocowania i warunków wyposażenia.Gdy wszystkie te części do siebie pasują, połączenie jest łatwiejsze w montażu, stabilniejsze podczas pracy i mniej podatne na awarie w późniejszym czasie.

Bezpieczeństwo i standardy

Przestrzeganie przepisów i norm elektrycznych

Prace elektryczne powinny zawsze być zgodne z uznanymi przepisami bezpieczeństwa i normami produktowymi.Zasady te pomagają zmniejszyć ryzyko przegrzania, błędów w okablowaniu, uszkodzenia sprzętu i pożaru.Normy takie jak NEC, UL i inne wymagania regionalne służą do określenia sposobu oceniania, testowania i stosowania złączy w rzeczywistych systemach.Gdy złącze spełnia te standardy, jest bardziej prawdopodobne, że będzie działać bezpiecznie w zamierzonych granicach elektrycznych i mechanicznych.

W rzeczywistych pracach instalacyjnych oznacza to, że złącza nie należy wybierać wyłącznie na podstawie kształtu lub wygody.Wartość znamionowa, materiał, rodzaj izolacji i przeznaczenie powinny odpowiadać zadaniu.Złącze, które zostało odpowiednio zatwierdzone i używane we właściwy sposób, zapewnia instalatorowi bezpieczniejszy punkt wyjścia.Ułatwia także kontrolę, zatwierdzanie i konserwację gotowego systemu okablowania.

Poniższy kod poprawia więcej niż tylko zgodność.Poprawia ogólną jakość pracy.Jeśli złącze ma prawidłowe parametry znamionowe i jest zainstalowane zgodnie z uznanymi normami, istnieje większe prawdopodobieństwo, że połączenie pozostanie stabilne pod obciążeniem i będzie mniej narażone na wczesną awarię.Normy nie zastępują starannego wykonania, ale stanowią niezawodną podstawę dla bezpiecznego montażu i długotrwałego działania.

Bezpieczne połączenia

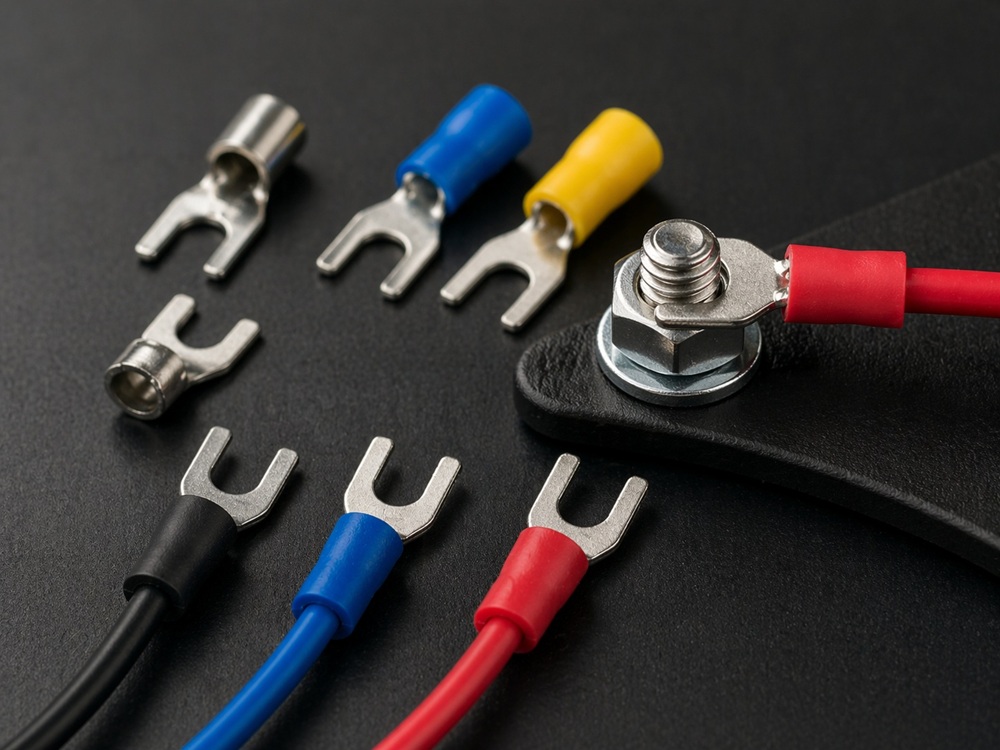

Bezpieczne połączenie jest jednym z najważniejszych elementów bezpieczeństwa elektrycznego.Kiedy zacisk jest luźny, metalowy styk pomiędzy złączem a przewodem lub kołkiem staje się mniej stabilny.W miarę spadku ciśnienia kontaktowego może wzrosnąć oporność elektryczna.Kiedy opór wzrasta, w tym miejscu zaczyna gromadzić się ciepło.Z biegiem czasu ciepło to może uszkodzić izolację przewodu, odbarwić zacisk, osłabić metal i zwiększyć ryzyko pożaru lub awarii sprzętu.

Bezpieczna instalacja zaczyna się od podstaw.Złącze musi pasować do rozmiaru przewodu i rozmiaru kołka zaciskowego lub śruby.Drut należy odizolować na odpowiednią długość, całkowicie włożyć do cylindra i zacisnąć odpowiednim narzędziem, tak aby przewód był mocno trzymany.Następnie końcówka powinna przylegać płasko do punktu połączenia i pozostać stabilna po dokręceniu łącznika.Każdy z tych kroków wpływa na stabilność styku podczas rzeczywistej pracy.

Kontrola jest również częścią zapewnienia bezpieczeństwa połączenia.Wszelkie oznaki poluzowania, odbarwienia, spalenia, stopienia lub korozji należy traktować jako ostrzeżenie, że połączenie nie działa już bezpiecznie.Wczesna wymiana uszkodzonego terminala jest zwykle prostą naprawą.Zbyt długie oczekiwanie może spowodować rozprzestrzenienie się uszkodzenia na przewód, terminal urządzenia lub pobliskie komponenty.

Zapobieganie przegrzaniu

Przegrzanie jest jedną z najczęstszych oznak słabego połączenia elektrycznego.Często zaczyna się, gdy złącze jest za małe, źle zaciśnięte, nieprawidłowo dokręcone lub używane powyżej dopuszczalnego prądu znamionowego.W każdym przypadku wynik jest taki sam.Połączenie wytwarza większy opór niż powinien, a ten dodatkowy opór zamienia energię elektryczną w niepożądane ciepło.

Gdy na terminalu zacznie się nagrzewać, połączenie staje się mniej stabilne.Metal może stracić wytrzymałość, powierzchnia styku może ulec zniszczeniu, a otaczająca izolacja może stwardnieć, przyciemnić lub pęknąć.Jeśli problem będzie się powtarzał, uszkodzenie może rozprzestrzenić się ze złącza na przewód i pobliskie części systemu.Z tego powodu zapobieganie przegrzaniu rozpoczyna się na długo przed włączeniem urządzenia.Zaczyna się od prawidłowego doboru zacisków, właściwej wartości znamionowej prądu i starannej instalacji.

Złącze należy zawsze dobierać do rzeczywistego obciążenia, w tym warunków, w których prąd może na krótko wzrosnąć powyżej normalnego poziomu.Zacisk powinien być ciasny, powierzchnie stykowe powinny być czyste, a zamontowana końcówka powinna pozostać stabilna i nie przesuwać się.Regularne przeglądy pomagają również wcześnie wykryć problemy.Ślady przypaleń, nietypowe ciepło, przyciemniona izolacja lub zużyte powierzchnie stykowe to oznaki, że połączenie wymaga naprawy, zanim uszkodzenie stanie się poważniejsze.

Bezpieczeństwo elektryczne zależy od trzech połączonych etapów: użycia złącza spełniającego odpowiednie standardy, wykonania bezpiecznej instalacji i zapobiegania przegrzaniu poprzez prawidłowy dobór wymiarów i regularne kontrole.Gdy te kroki zostaną wykonane łącznie, połączenie będzie bezpieczniejsze, bardziej niezawodne i będzie działać lepiej w miarę upływu czasu.

Zaciskanie i instalacja

Narzędzia potrzebne do pracy

Dobra instalacja zaczyna się od odpowiednich narzędzi.W większości przypadków podstawowa konfiguracja obejmuje narzędzie do ściągania izolacji, narzędzie do zaciskania dopasowane do typu końcówki oraz szczypce do przenoszenia lub pozycjonowania złącza.Narzędzia te wykonują różne zadania, a każde z nich wpływa na jakość końcowego połączenia.

Najpierw używa się ściągacza izolacji, aby czysto usunąć izolację bez przecinania przewodu.Następnie za pomocą narzędzia do zaciskania zaciska się tulejkę zaciskową wokół przewodu.Ten krok wymaga odpowiedniego kształtu narzędzia i odpowiedniej siły.W przypadku izolowanych końcówek narzędzie do zaciskania z oznaczonymi kolorami pozycjami matrycy pomaga dokładniej dopasować narzędzie do rozmiaru końcówki.W przypadku większych przewodów często potrzebne jest cięższe narzędzie do zaciskania, ponieważ do prawidłowego zaciśnięcia tulei wymagana jest większa siła.

Po zaciśnięciu można zastosować dodatkowe materiały ochronne.Rurki termokurczliwe lub taśma izolacyjna mogą pomóc w zakryciu odsłoniętych obszarów i poprawić ochronę przed wilgocią, brudem i przypadkowym kontaktem.Użycie odpowiedniego narzędzia na każdym etapie pomaga uzyskać czystszą instalację i zmniejsza ryzyko słabych zacisków, uszkodzonych zacisków lub słabego podparcia przewodów.

Właściwa technika zaciskania

Mocne zaciśnięcie rozpoczyna się od prawidłowego przygotowania drutu.Izolację należy zdjąć tylko na tyle, na ile jest to konieczne, aby przewód całkowicie zmieścił się w tulejce zaciskowej.Jeśli usunie się zbyt dużo izolacji, zbyt dużo gołego przewodu pozostanie odsłoniętego na zewnątrz zacisku.Jeśli zostanie usunięta zbyt mała ilość, przewód może nie sięgać całkowicie do obszaru zagniatania.W obu przypadkach gotowe połączenie staje się mniej niezawodne.

Po rozebraniu żyły powinny pozostać razem i całkowicie wsunąć się w lufę.Żadne pasma nie powinny się zaginać, rozprzestrzeniać na zewnątrz ani pozostawać poza końcówką.Po umieszczeniu przewodu na miejscu należy dopasować narzędzie do zaciskania do odpowiedniego rozmiaru końcówki przed przyłożeniem nacisku.Jest to ważny krok, ponieważ nieprawidłowe położenie matrycy może spowodować, że zaciśnięcie będzie zbyt luźne lub zbyt mocno spłaszczyć końcówkę.

Po wykonaniu zacisku lufa powinna szczelnie przylegać do przewodu.Powinien trzymać przewód na tyle mocno, aby nie przesuwał się ani nie wyciągał podczas normalnego użytkowania.Jednocześnie terminal nie powinien być zgnieciony, rozłupany ani mocno zdeformowany.Prawidłowe zaciśnięcie zapewnia jednocześnie wytrzymałość mechaniczną i dobry kontakt elektryczny.Ten pojedynczy krok ma silny wpływ na długoterminową niezawodność połączenia.

Testowanie gotowego połączenia

Po zaciśnięciu należy zawsze sprawdzić połączenie.Pierwsza kontrola to zazwyczaj prosty test ciągnięcia.Przewód należy pociągnąć lekko, ale mocno, aby upewnić się, że jest bezpiecznie trzymany w końcówce.Ta szybka kontrola może ujawnić luźne zaciskanie przed zainstalowaniem złącza w systemie.

Następnie powinna nastąpić kontrola wizualna.Końcówka powinna zachować swój kształt i nie powinna wykazywać oznak zginania, rozszczepiania, pękania lub nierównego ściskania.Drut powinien być prawidłowo osadzony w cylindrze, a izolacja powinna pozostać prawidłowo ułożona.W końcówkach izolowanych tuleja nie powinna się ślizgać ani rozrywać podczas zaciskania.W bardziej krytycznych zastosowaniach można również zastosować specjalne narzędzia do testowania rozciągania, aby dokładniej zmierzyć siłę trzymania.

Ta końcowa kontrola potwierdza, że ​​połączenie jest gotowe do pracy.Zaciśnięcie może na pierwszy rzut oka wyglądać prawidłowo, ale pod wpływem niewielkiej siły może nadal nie działać, jeśli przewód nie został włożony do końca lub ustawienie narzędzia było nieprawidłowe.Testowanie pomaga wcześnie wykryć te błędy.Niezawodne okablowanie zależy nie tylko od zamocowania terminala, ale także od sprawdzenia, czy gotowy zacisk wytrzyma normalne użytkowanie i działanie.

Połączenie całego procesu

Staranny dobór i proces instalacji łączy wszystkie te etapy w jeden niezawodny wynik.Instalator najpierw sprawdza rozmiar przewodu, następnie rozmiar kołka, następnie typ złącza, jakość materiału, kompatybilność i wymagania bezpieczeństwa.Następnie końcówkę zaciska się odpowiednim narzędziem i sprawdza, czy połączenie jest pewne.

Każda część procesu wpływa na ostateczną wydajność.Rozmiar przewodu, dopasowanie zacisków, jakość złącza, przydatność do ochrony środowiska, zgodność z wymogami bezpieczeństwa i jakość zaciskania współpracują ze sobą.Jeśli każdy z tych punktów zostanie prawidłowo obsłużony, złącza widełkowe zapewniają bezpieczne, niezawodne i sprawne zakończenia przewodów do wielu rodzajów prac elektrycznych.

Wniosek

Złącza widełkowe działają najlepiej, gdy są prawidłowo dopasowane do przewodu, punktu mocowania i środowiska pracy.W artykule wykazano, że dobre parametry elektryczne zależą od prawidłowego wymiarowania, odpowiedniego rodzaju złącza, trwałych materiałów, prawidłowego dopasowania i bezpiecznego zaciśnięcia.Wyjaśnia również, że standardy bezpieczeństwa, kontrole i zapobieganie przegrzaniu są niezbędne do niezawodnego, długotrwałego użytkowania.Kiedy te czynniki zostaną uwzględnione łącznie, złącza widełkowe stanowią praktyczne i niezawodne rozwiązanie dla wielu zastosowań w okablowaniu motoryzacyjnym, domowym, przemysłowym i elektronicznym.

Często zadawane pytania [FAQ]

1. Jakie są główne zastosowania terminali widełkowych?

Zaciski widełkowe służą do łączenia przewodów z komponentami, takimi jak przełączniki, przekaźniki i płytki drukowane.Są powszechne w układach samochodowych, maszynach przemysłowych i sprzęcie gospodarstwa domowego.Ich konstrukcja umożliwia szybkie podłączanie i demontaż, dzięki czemu są przydatne podczas konserwacji i napraw.

2. Jak określić odpowiedni rozmiar terminala dla konkretnego projektu?

Wybierz terminal pasujący do średnicy przewodu i rozmiaru kołka.Użyj kodu koloru jako wskazówki i sprawdź dopasowanie przed instalacją.Właściwy rozmiar zapewnia szczelne połączenie i zapobiega przegrzaniu lub luźnemu kontaktowi.

3. Czy ponowne użycie złączy widełkowych jest bezpieczne?

Nie zaleca się ponownego używania złączy widełkowych.Po użyciu mogą osłabić się lub zdeformować, co może mieć wpływ na przewodność i bezpieczeństwo.Korzystanie z nowych złączy pomaga zapewnić bezpieczne i niezawodne połączenie.

4. Czy izolowane końcówki widełkowe są we wszystkich sytuacjach lepsze od wersji nieizolowanych?

Izolowane zaciski są lepsze w środowiskach mokrych, brudnych lub wysokiego ryzyka, ponieważ zapewniają ochronę.Nieizolowane zaciski działają dobrze w czystych i suchych warunkach.Najlepszy wybór zależy od środowiska.

5. Jakie praktyki zapewniają bezpieczne połączenia za pomocą terminali widełkowych?

Użyj odpowiedniego narzędzia do zaciskania i odpowiednio przygotuj przewód przed instalacją.Upewnij się, że zacisk pasuje do rozmiaru przewodu i kołka.Po zaciśnięciu sprawdź połączenie, delikatnie pociągając za przewód, aby upewnić się, że jest dobrze zamocowany.
