Amorfne ogniwa słoneczne z kr krzemu: struktura, zasada działania i zastosowania

Amorfne ogniwa słoneczne z krzemu to cienkowarstwowe urządzenia fotowoltaiczne, które wykorzystują bardzo mało krzemu, oferując jednocześnie elastyczną, niskokosztową i dużą produkcję. Dobrze działają w słabym, rozproszonym i wewnętrznym świetle, co czyni je użytecznymi dla kalkulatorów, czujników, paneli zintegrowanych z budynkiem oraz lekkich modułów słonecznych. Artykuł ten wyjaśnia ich strukturę, zasadę działania, proces produkcji, zachowanie w degradacji, czynniki wydajności oraz przyszły rozwój.

Katalog

Cechy amorficznych ogniw słonecznych z krzemu

Amorfne ogniwa słoneczne z krzemu to ważny typ technologii fotowoltaicznej cienkowarstwowej. W przeciwieństwie do ogniw krystalicznych, które wymagają stosunkowo grubych wafli krzemowych, ogniwa amorficzne wykorzystują niezwykle cienką warstwę półprzewodnika do absorpcji światła słonecznego i generowania energii elektrycznej. W trakcie produkcji film półprzewodnikowy jest osadzany bezpośrednio na powierzchni podłoża w kontrolowanym otoczeniu, co zmniejsza zużycie materiału i upraszcza produkcję.

Ponieważ wymagana jest tylko mała ilość krzemu, technologia amorficznego krzemu oferuje zalety w zakresie kosztów produkcji, elastyczności produkcji i wytwarzania na dużą skalę. Te ogniwa utrzymują także stabilną pracę w szerokim zakresie warunków oświetleniowych, w tym w słabym świetle słonecznym, w pochmurną pogodę i w oświetleniu wewnętrznym. Wszystkie te cechy sprawiły, że amorficzne ogniwa słoneczne z krzemu stały się uznaną technologią w przemyśle fotowoltaiki cienkowarstwowej.

Niskie koszty produkcji

Jedną z najważniejszych zalet amorficznych ogniw słonecznych z krzemu są ich niskie koszty produkcji. Ta korzyść zaczyna się od samego materiału. Amorfny krzem ma silną zdolność do absorpcji światła słonecznego, co pozwala na zastosowanie bardzo cienkiej warstwy półprzewodnikowej do wychwytywania dużej części nadchodzącej energii świetlnej. W wielu projektach grubość filmu wynosząca zaledwie około 1 μm jest wystarczająca do skutecznej absorpcji światła, podczas gdy konwencjonalne ogniwa słoneczne z krzemu krystalicznego zazwyczaj wymagają wafli krzemowych o grubości około 200 μm.

Różnica w zużyciu materiałów staje się szczególnie istotna podczas produkcji na dużą skalę. Produkcja ogniw krystalicznych z krzemu wiąże się z wytwarzaniem brył krzemowych i ich cięciem na wafle, procesy te pochłaniają znaczną ilość surowców i energii. W przeciwieństwie do tego, ogniwa amorficzne produkowane są przez osadzanie cienkowarstw na podłożach, co zmniejsza zużycie krzemu i minimalizuje odpady materiałowe.

Głównym surowcem wykorzystywanym podczas osadzania jest gaz silanowy (SiH₄). Gaz ten jest dostępny komercyjnie, można go dostarczać w dużych ilościach i jest zazwyczaj tańszy niż oczyszczone wafle krzemowe stosowane w produkcji krystalicznego krzemu. W trakcie produkcji silan wprowadza się do komory osadowej w kontrolowanych warunkach, gdzie ulega rozkładowi i tworzy cienką warstwę krzemu na powierzchni podłoża. Dostępność i przystępność tego materiału przyczyniają się do niższych kosztów produkcji.

Ponieważ wafle krzemowe stanowią znaczną część kosztów modułów krystalicznych, zmniejszenie zależności od wafli może znacznie poprawić ekonomię produkcji. W związku z tym technologia krzemu amorficznego stanowi praktyczne rozwiązanie dla zastosowań, w których wymagane jest efektywne kosztowo wytwarzanie energii fotowoltaicznej.

Przydatność do produkcji na dużą skalę

Ogniwa słoneczne z krzemu amorficznego są bardzo odpowiednie do produkcji o dużych powierzchniach i wysokiej objętości. Ich struktura jest zazwyczaj tworzona za pomocą procesów osadzania cienkowarstwowego, w których wiele warstw funkcjonalnych osadza się sekwencyjnie na podłożu.

Podczas produkcji parametry procesowe, takie jak skład gazu, prędkość przepływu gazu, ciśnienie w komorze, temperatura podłoża i moc osadzania, są starannie kontrolowane. Parametry te bezpośrednio wpływają na grubość filmu, jednorodność i wydajność elektryczną. Stabilna kontrola procesu pozwala na produkcję dużych warstw półprzewodnikowych o spójnych cechach na całym podłożu.

Szeroko stosowana struktura p-i-n jest szczególnie kompatybilna z zautomatyzowanymi systemami produkcyjnymi. Po wejściu podłoża na linię produkcyjną, urządzenia mogą sekwencyjnie formować warstwy typu p, warstwę intrinsiczną i warstwy typu n przy minimalnej interwencji manualnej. Zautomatyzowane systemy monitorowania ciągle dostosowują warunki pracy, aby utrzymać jakość filmu w czasie produkcji.

Takie podejście do produkcji wspiera ciągłe procesy, poprawia wydajność i redukuje wady spowodowane wariacjami procesu. W miarę wzrostu wolumenów produkcji, producenci mogą utrzymywać stosunkowo jednolitą wydajność elektryczną na dużych obszarach panelu, co sprawia, że technologia krzemu amorficznego jest dobrze dostosowana do przemysłowej produkcji modułów fotowoltaicznych.

Elastyczność projektowania i praktyczne zalety wdrożenia

Główną zaletą technologii krzemu amorficznego jest jej zdolność do dostosowywania się do różnych projektów produktów i środowisk instalacyjnych. Struktury ogniw mogą być konfigurowane w celu osiągnięcia różnych wymagań dotyczących napięcia, prądu i mocy, co pozwala na wsparcie szerokiego zakresu zastosowań fotowoltaicznych.

Podczas rozwoju parametry takie jak aktywna powierzchnia, grubość warstwy, konfiguracja ogniwa i połączenia szeregowe mogą być dostosowywane do specyficznych warunków pracy. Ta elastyczność pozwala na stosowanie ogniw słonecznych z krzemu amorficznego zarówno w urządzeniach elektronicznych o niskiej mocy, jak i w większych systemach fotowoltaicznych.

W przeciwieństwie do krystalicznego krzemu, krzem amorficzny nie wymaga wysoko uporządkowanej struktury krystalicznej. Podczas osadzania, ścisłe dopasowanie kryształowe pomiędzy warstwą półprzewodnikową a podłożem nie jest konieczne. W rezultacie cienkowarstwowe filmy mogą być osadzane na różnych materiałach, w tym szkle, stali nierdzewnej, blachach metalowych i elastycznych podłożach polimerowych. Ta kompatybilność poszerza wybór materiałów, jednocześnie pomagając obniżyć koszty produkcji.

Struktura cienkowarstwowa umożliwia także projektowanie modułów lekkich i elastycznych. Gdy są osadzane na foliach polimerowych lub cienkich metalowych foliach, uzyskane ogniwa słoneczne mogą się wyginać bez kruchości związanej z konwencjonalnymi waflami krzemowymi. Ta zdolność wspiera rozwój przenośnych, lekkich i elastycznych produktów fotowoltaicznych.

Te zalety wdrożenia rozszerzają zakres możliwych zastosowań. Ogniwa słoneczne z krzemu amorficznego mogą być integrowane z materiałami budowlanymi, instalowane na zakrzywionych powierzchniach, włączane do przenośnej elektroniki i wykorzystywane w systemach na dachach, gdzie zmniejszenie wagi jest korzystne. Ich zdolność do pracy w słabym oświetleniu sprawia, że są również odpowiednie dla kalkulatorów, elektronicznych zegarków, czujników, urządzeń do zdalnego monitorowania i innych produktów o niskiej mocy, które często działają w pomieszczeniach lub w ograniczonych warunkach oświetleniowych.

Wydajność w warunkach słabego i rozproszonego światła

Ogniwa słoneczne z krzemu amorficznego działają szczególnie dobrze w warunkach rozproszonego i słabego światła. W praktycznych warunkach intensywność światła słonecznego zmienia się w ciągu dnia z powodu zachmurzenia, rozpraszania atmosferycznego, zmian sezonowych i kąta instalacji. W takich warunkach moduły fotowoltaiczne często otrzymują znaczną ilość pośredniego światła słonecznego, a nie bezpośredniego promieniowania słonecznego.

Ogniwa z krzemu amorficznego mogą efektywniej wykorzystać światło rozproszone niż wiele konwencjonalnych technologii krystalicznych. Ta zdolność pozwala im kontynuować generowanie użytecznej mocy elektrycznej nawet przy stosunkowo niskim poziomie oświetlenia.

W rezultacie moduły krzemu amorficznego mogą osiągnąć konkurencyjną roczną produkcję energii w regionach, które doświadczają częstego zachmurzenia lub zmiennych warunków świetlnych. Ich zdolność do utrzymywania produkcji energii przy słabszym oświetleniu przyczynia się do poprawy całkowitego uzysku energii przez cały rok.

Inną ważną zaletą jest ich wysoki stosunek mocy do wagi. Ponieważ aktywna warstwa półprzewodnikowa jest niezwykle cienka, waga modułu może być zmniejszona przy jednoczesnym utrzymaniu użytecznej produkcji energii. Ta cecha jest szczególnie cenna w zastosowaniach, gdzie waga konstrukcji ma znaczenie projektowe.

Lekkie moduły fotowoltaiczne mogą zmniejszyć wymagania dotyczące obciążenia budynków, uprościć transport i instalację oraz poprawić przenośność w mobilnych systemach zasilania. Połączenie niskiej wagi i efektywnej produkcji energii czyni również technologię krzemu amorficznego atrakcyjną dla platform lotniczych, satelitów, systemów wysokogórskich i przyszłych zastosowań słonecznej energii opartej w przestrzeni kosmicznej.

Ogólnie rzecz biorąc, połączenie niskiego zużycia materiałów, opłacalnej produkcji, możliwości produkcji na dużą skalę, elastycznych opcji wdrożenia oraz silnej wydajności w różnych warunkach oświetleniowych nadal czyni ogniwa słoneczne z krzemu amorficznego ważną technologią w przemyśle ogniw fotowoltaicznych cienkowarstwowych.

Historia Rozwoju Ogniw Słonecznych z Krzemu Amorficznego

Wczesne Badania i Kluczowe Przełomy Technologiczne (lata 70.)

Rozwój ogniw słonecznych z krzemu amorficznego rozpoczął się na początku lat 70., kiedy to naukowcy odkryli, że domieszkowane cienkowarstwowe filmy krzemu amorficznego mogą przekształcać światło słoneczne w energię elektryczną. To odkrycie przyciągnęło znaczne zainteresowanie, ponieważ sugerowało, że urządzenia fotowoltaiczne można produkować bez polegania na grubych waflach krzemu krystalicznego.

Wczesne badania koncentrowały się na zrozumieniu, w jaki sposób nieuporządkowana struktura atomowa krzemu amorficznego wpływa na przewodnictwo elektryczne i wydajność fotowoltaiczną. Naukowcy osadzali cienkowarstwowe filmy krzemu w kontrolowanych warunkach, wprowadzali domieszki i oceniali ich właściwości elektryczne i optyczne. Choć pierwsze urządzenia eksperymentalne osiągnęły tylko ograniczoną wydajność, potwierdziły, że krzem amorficzny może działać jako praktyczny materiał fotowoltaiczny.

Znaczący przełom nastąpił w 1974 roku, kiedy to fotowoltaiczny potencjał domieszkowanego krzemu amorficznego został formalnie uznany. W tym samym okresie David Carlson i jego koledzy z RCA Laboratories opracowali wczesne ogniwa słoneczne z krzemu amorficznego, wykorzystując struktury metalowo-półprzewodnikowe i p-i-n. Choć te pierwsze urządzenia osiągnęły wydajność poniżej 1%, wykazały techniczną wykonalność technologii ogniw słonecznych cienkowarstwowych.

Naukowcy kontynuowali doskonalenie metod osadzania, jakości materiałów, kontroli domieszkowania i struktury urządzeń przez cały ten dekad. Te postępy znacząco zmniejszyły liczbę wad i poprawiły zbieranie nośników ładunku. Do 1977 roku wydajność konwersji wzrosła do około 5,5%, co stanowiło ważny kamień milowy, który ustanowił krzem amorficzny jako obiecującą technologię ogniw fotowoltaicznych cienkowarstwowych.

Komercjalizacja i Przyjęcie w Elektronice Konsumpcyjnej (1978–1984)

W miarę poprawy wydajności technologia krzemu amorficznego szybko przeszła z badań laboratoryjnych do zastosowań komercyjnych. W 1978 roku Japonia wprowadziła pierwsze komercyjne produkty, które zawierały zintegrowane ogniwa słoneczne z krzemu amorficznego, co oznaczało początek praktycznego wdrożenia.

Technologia okazała się szczególnie atrakcyjna dla niskoprądowych urządzeń elektronicznych, ponieważ mogła generować energię elektryczną w warunkach wewnętrznych i przy słabym oświetleniu, a jednocześnie pozostawała stosunkowo niedroga w produkcji. Kontynuowane badania również poprawiły wydajność. W 1980 roku Energy Conversion Devices (ECD) opracowało ogniwo słoneczne metalowo-dielektryczne (MIS) z wydajnością konwersji na poziomie około 6,3%, co dodatkowo wzmocniło zaufanie do tej technologii.

Do wczesnych lat 80. ogniwa słoneczne z krzemu amorficznego stały się powszechnie stosowane w elektronice konsumpcyjnej, w tym w kalkulatorach, zegarkach elektronicznych, radiach, ładowarkach do baterii i innych produktach niskoprądowych. Ich proces produkcji cienkowarstwowej pozwalał na wytwarzanie ogniw w różnych rozmiarach i kształtach, co czyniło integrację w kompaktowych urządzeniach bardziej praktyczną i opłacalną.

Począwszy od 1984 roku, rozwój rozszerzył się poza elektronikę konsumpcyjną. Wprowadzone zostały moduły o większych powierzchniach oraz struktury kompozytowe, aby zapewnić niezależne źródła energii dla systemów zdalnych i specjalistycznych zastosowań fotowoltaicznych. Udoskonalenia w konstrukcji modułów, połączeniach szeregowych i metodach produkcji zwiększyły moc wyjściową, niezawodność i zdolności produkcyjne, co pomogło technologii w dotarciu do szerszych rynków energetycznych.

Długoterminowy Rozwój Przemysłu i Wpływ Technologiczny

W ciągu kolejnych dziesięcioleci krzem amorficzny stał się jedną z najbardziej ugruntowanych technologii ogniw fotowoltaicznych cienkowarstwowych. Ciągłe ulepszanie sprzętu do osadzania, architektury urządzeń, inżynierii interfejsów i projektowania modułów poprawiło spójność produkcji oraz ogólną wydajność.

Kilka cech wspierało jego długoterminowe przyjęcie, w tym niskie zużycie materiałów, stosunkowo niskie koszty produkcji, możliwości wytwarzania na dużą skalę oraz dobrą wydajność w warunkach słabego oświetlenia. Możliwość osadzania filmów półprzewodnikowych bezpośrednio na szkle, metalu i elastycznych podłożach również rozszerzyła możliwości projektowe i elastyczność zastosowań.

Chociaż pojawiły się nowsze technologie fotowoltaiczne, krzem amorficzny nadal zajmuje ważne miejsce w przemyśle solarnym. Poza swoimi zastosowaniami komercyjnymi, technologia odegrała główną rolę w rozwoju technik wytwarzania cienkowarstwowego i koncepcji urządzeń, które wpłynęły na rozwój wielu nowoczesnych technologii fotowoltaicznych.

Dziś krzem amorficzny pozostaje ważnym kamieniem milowym w historii fotowoltaiki i znaczącym wkładem w ewolucję systemów energii słonecznej cienkowarstwowej.

Budowa i zasada działania ogniwa słonecznego z krzemu amorficznego

Budowa P-i-N

Większość ogniw słonecznych z krzemu amorficznego używa struktury p-i-n zamiast konwencjonalnej struktury p-n, powszechnie stosowanej w ogniwach słonecznych z krzemu krystalicznego. Ta architektura jest szczególnie odpowiednia dla krzemu amorficznego, ponieważ nośniki ładunku poruszają się mniej efektywnie przez materiał z powodu jego nieuporządkowanego rozmieszczenia atomowego. Umieszczając warstwę intrinsiczną między obszarami typu p i n, ogniwo może poprawić zbieranie nośników ładunku i zredukować straty rekombinacyjne.

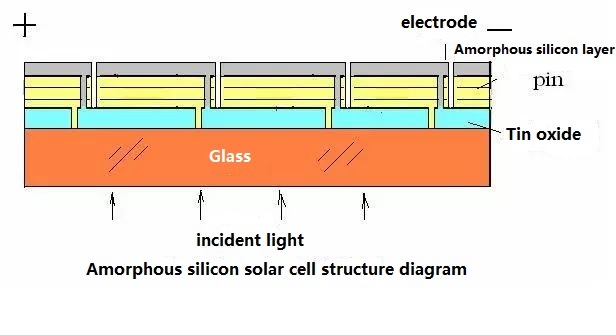

Struktura składa się z trzech warstw półprzewodnikowych, które są osadzane sekwencyjnie na podłożu. Te warstwy tworzą razem wbudowane pole elektryczne, które wspiera efektywną konwersję fotowoltaiczną i transport nośników.

Warstwa typu P

Warstwa typu p jest umieszczona blisko strony wlotu światła ogniwa słonecznego i jest zazwyczaj utrzymywana niezwykle cienka. W trakcie wytwarzania jej grubość jest starannie kontrolowana, aby zachować przezroczystość przy jednoczesnym zachowaniu wymaganych właściwości elektrycznych.

Gdy światło słoneczne wchodzi do urządzenia, przechodzi przez przezroczystą warstwę przewodzącą, a następnie przez obszar typu p. Jeśli warstwa typu p jest zbyt gruba, część nadchodzącego światła może zostać pochłonięta zanim dotrze do aktywnego obszaru ogniwa. Utrzymywanie cienkiej warstwy typu p pozwala na dotarcie większej ilości światła do głównego obszaru absorpcyjnego, poprawiając ogólną konwersję energii.

Warstwa intrinsiczna

Warstwa intrinsiczna (i-typ) jest głównym obszarem pochłaniającym światło i najważniejszą częścią struktury p-i-n. Jest znacznie grubsza niż warstwy typu p i n, ponieważ większość konwersji fotowoltaicznej zachodzi w tym obszarze.

Gdy fotony są pochłaniane, ich energia pobudza elektrony z pasma walencyjnego do pasma przewodzenia, tworząc pary elektron-dziura. Te nośniki ładunku są podstawą generacji energii elektrycznej w ogniwie słonecznym.

Skuteczność warstwy intrinsiczej zależy od takich czynników jak grubość, jakość materiału i właściwości optyczne. Z tego powodu warunki osadzania, w tym skład gazu, ciśnienie w komorze, moc osadzania oraz temperatura podłoża, są starannie kontrolowane podczas produkcji. Ponieważ większość światła słonecznego jest pochłaniana tutaj, warstwa intrinsiczna ma duży wpływ na efektywność konwersji oraz działanie urządzenia.

Warstwa typu N

Warstwa typu n tworzy ostatni region półprzewodnikowy struktury p-i-n. Chociaż jest stosunkowo cienka, odgrywa kluczową rolę w ustanawianiu wewnętrznego pola elektrycznego oraz zbieraniu elektronów generowanych w warstwie intrinsiczej.

Gdy pary elektron-dziura zostają utworzone, wbudowane pole elektryczne przemieszcza elektrony w kierunku strony typu n, a dziury w kierunku strony typu p. Warstwa typu n zapewnia efektywną ścieżkę dla zbierania elektronów i transferu do obwodu zewnętrznego.

Pracując razem z warstwą typu p, pomaga w utrzymaniu separacji ładunku i redukuje straty rekombinacyjne, pozwalając większej proporcji wygenerowanych nośników przyczynić się do wydajności elektrycznej.

Generacja i transport nośników ładunku

Działanie ogniw słonecznych z krzemu amorficznego zależy od generacji, separacji i zbierania nośników ładunku. Gdy światło słoneczne wchodzi do urządzenia, fotony są głównie pochłaniane w warstwie intrinsiczej, gdzie tworzą pary elektron-dziura.

Transport nośników w krzemie amorficznym różni się od transportu w krzemie krystalicznym, ponieważ materiał nie posiada wysoce uporządkowanej sieci krystalicznej. Nieuporządkowana struktura atomowa tworzy stany zlokalizowane i defekty, które redukują mobilność nośników i zwiększają prawdopodobieństwo ich uwięzienia.

Aby zrekompensować te ograniczenia, ogniwa słoneczne z amorficznego krzemu w dużym stopniu polegają na wbudowanym polu elektrycznym stworzonym w warstwie wewnętrznej. Gdy tylko pary elektron-dziura są generowane, pole elektryczne je rozdziela. Elektrony przemieszczają się w kierunku obszaru typu n, podczas gdy dziury kierują się w stronę obszaru typu p. Szybkie rozdzielenie zmniejsza rekombinację i poprawia efektywność zbierania nośników.

Dodatkowe poprawki wydajności można osiągnąć poprzez staranne modyfikowanie warstwy wewnętrznej. Jedną z powszechnych metod jest wprowadzenie małych ilości boru podczas osadzania. Kontrolowana inkorporacja boru może przesunąć poziom Fermiego, poprawić charakterystyki elektryczne i zoptymalizować wewnętrzne pole elektryczne. Kiedy jest odpowiednio wdrożona, technika ta może poprawić transport nośników i przyczynić się do wyższej efektywności konwersji.

Ogniwa Słoneczne z Amorfnego Krzemu w Układzie Tandemowym

Ogniwa słoneczne z amorficznego krzemu z pojedynczą złączem mogą wykorzystać tylko część widma słonecznego. Fotony o energii poniżej przerwy energetycznej przechodzą przez materiał, nie będąc absorbowane, podczas gdy fotony o znacznie wyższej energii tracą część swojej nadwyżki energii w postaci ciepła. Te straty ograniczają maksymalną wydajność, jaką może osiągnąć urządzenie z pojedynczą złączem.

Dlaczego struktury tandemowe poprawiają wydajność

Aby pokonać te ograniczenia, inżynierowie opracowali struktury ogniw słonecznych w układzie tandemowym lub wielozłączowym. Zamiast polegać na jednej warstwie absorpcyjnej, ogniwa tandemowe łączą wiele złączy fotowoltaicznych pionowo w obrębie tego samego urządzenia. Każde złącze jest zaprojektowane z inną energią przerwy, aby skuteczniej pochłaniać określoną część widma słonecznego.

Gdy światło słoneczne wchodzi do urządzenia, górna warstwa najpierw pochłania fotony o wysokiej energii. Fotony o niższej energii, które przechodzą przez, kontynuują do głębszych warstw, gdzie nadal mogą być pochłaniane i przekształcane w energię elektryczną. Podejście warstwowe pozwala na bardziej efektywne wykorzystywanie różnych obszarów widma.

Poprzez rozdzielenie światła słonecznego na wiele warstw absorpcyjnych, struktury tandemowe zmniejszają straty związane z transmisją fotonów i termalizacją. W rezultacie większa część przychodzącej energii słonecznej może być przekształcana na energię elektryczną.

Zalety nad ogniwami z pojedynczą złączem

Główną zaletą ogniw słonecznych z amorficznego krzemu w układzie tandemowym jest ich wyższa teoretyczna wydajność konwersji w porównaniu z projektami z pojedynczą złączem. Ponieważ więcej długości fal światła słonecznego może być wychwyconych i wykorzystanych, struktury tandemowe mogą generować więcej energii elektrycznej z tego samego oświetlonego obszaru.

Projekty tandemowe poprawiają również wykorzystanie spektralne i lepiej wykorzystują szeroki zakres długości fal obecnych w naturalnym świetle słonecznym. Z tego powodu architektura wielozłączowa stała się jednym z najważniejszych kierunków rozwoju w technologii fotowoltaicznej z amorficznego krzemu.

Ciągłe postępy w inżynierii materiałowej, projektowaniu interfejsów i technikach osadzania cienkowarstwowego nadal poprawiają wydajność struktur tandemowych. W połączeniu z architekturą p-i-n oraz efektywnymi mechanizmami zbierania nośników, te projekty stanowią technologiczne fundamenty nowoczesnych ogniw słonecznych z amorficznego krzemu.

Proces Wytwarzania Ogniw Słonecznych z Amorfnego Krzemu

Przygotowanie i czyszczenie podłoża

Proces wytwarzania zaczyna się od przygotowania przewodzących szklanych podłoży, które służą jako fundament struktury ogniwa słonecznego. Zanim produkcja może postępować, szkło musi być wolne od wad i zanieczyszczeń, które mogłyby wpłynąć na jakość cienkowarstwową.

Podłoże poddawane jest najpierw obróbce krawędzi, aby usunąć ostre narożniki, mikropęknięcia i nieregularności powierzchni, które mogły powstać podczas cięcia i transportu. Ten krok poprawia wytrzymałość mechaniczną i zmniejsza ryzyko złamania podczas późniejszych etapów przetwarzania.

Po przygotowaniu krawędzi szkło jest dokładnie czyszczone przy użyciu kombinacji mycia chemicznego, obróbki ultradźwiękowej, płukania wodą dejonizowaną i kontrolowanych procedur suszenia. Po przetwarzaniu laserowym zazwyczaj przeprowadza się drugi etap czyszczenia, aby usunąć mikroskopijne cząstki i pozostałości powstałe podczas wzorcowania. Utrzymanie czystej powierzchni podłoża jest niezbędne, ponieważ nawet niewielkie zanieczyszczenia mogą wpłynąć na przyczepność filmu, jednolitość i wydajność urządzenia.

Wzorcowanie laserowe i połączenia ogniw

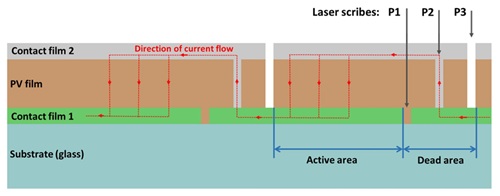

Wzorcowanie laserowe odgrywa kluczową rolę w tworzeniu struktury elektrycznej modułów słonecznych z amorficznego krzemu. Zamiast montować pojedyncze ogniwa słoneczne, moduły cienkowarstwowe są formowane bezpośrednio na dużym podłożu, a następnie dzielone na połączone segmenty ogniw przez sekwencję operacji grawerowania laserowego.

Pierwszy proces grawerowania laserowego tworzy elektrycznie izolowane obszary w przewodzącej powłoce. Ustala to podstawowy układ ogniwa i zapobiega niepożądanym ścieżkom prądu.

Po osadzeniu półprzewodników, drugi etap wzorcowania laserowego usuwa wybrane fragmenty warstw cienkowarstwowych, aby stworzyć przewodzące ścieżki między sąsiednimi ogniwami. Wymagana jest precyzyjna alokacja, aby zapewnić efektywny przepływ prądu i zminimalizować straty elektryczne.

Trzeci etap rysowania laserowego kończy połączenie szeregowe pojedynczych segmentów ogniw. Te połączenia pozwalają na współpracę wielu ogniw jako jednego modułu o wyższym napięciu wyjściowym. W trakcie procesów przeprowadzane są inspekcje izolacji i wyrównania w celu weryfikacji izolacji elektrycznej i jakości połączeń.

Osadzanie cienkowarstwowe i formowanie elektrod

Osadzanie cienkowarstwowe jest najważniejszym etapem procesu produkcji, ponieważ tworzy strukturę półprzewodnikową odpowiedzialną za konwersję energii fotowoltaicznej.

Po oczyszczeniu, podłoże jest załadowane do urządzenia do osadzania i stopniowo podgrzewane do kontrolowanej temperatury. Równomierne podgrzewanie jest ważne, ponieważ odchylenia temperaturowe mogą wpływać na wzrost filmu i właściwości elektryczne.

Warstwy półprzewodnikowe są następnie osadzane za pomocą procesów PECVD (Plasma Enhanced Chemical Vapor Deposition). Wewnątrz komory osadzania, gazy procesowe są wprowadzane w warunkach próżniowych i aktywowane przez plasmy. Warstwa p-typowa jest osadzana jako pierwsza, a następnie warstwa amorficznego krzemu intrinsic, a na końcu warstwa n-typowa, tworząc kompletną strukturę p-i-n.

W trakcie osadzania, parametry takie jak skład gazu, przepływ gazu, ciśnienie w komorze, moc plazmy i temperatura podłoża są nieustannie monitorowane. Precyzyjna kontrola procesu jest niezbędna do osiągnięcia jednorodnej grubości, spójnego składu i niezawodnych właściwości elektrycznych na dużych obszarach podłoża.

Po osadzeniu półprzewodników, metalowa elektroda tylna jest formowana za pomocą sputteringu magnetronowego. Materiały takie jak aluminium lub tlenek cynku domieszkowany aluminium są powszechnie stosowane do tworzenia przewodzącej warstwy, która efektywnie zbiera i transportuje generowany prąd elektryczny.

Postprocessing i kontrola jakości

Po utworzeniu warstw półprzewodnikowych i elektrod, kilka kroków postprocessingowych jest wykonywanych w celu poprawy stabilności, niezawodności i wydajności elektrycznej.

Moduł jest najpierw schładzany w kontrolowanych warunkach, aby zapobiec naprężeniom cieplnym, pękaniu lub delaminacji filmu. Po schłodzeniu, przeprowadza się izolację krawędzi, aby usunąć materiały przewodzące w pobliżu obwodu modułu i wyeliminować niepożądane ścieżki upływu prądu.

Następnie przeprowadza się wyżarzanie w celu zredukowania naprężeń wewnętrznych, poprawy stabilności filmu i optymalizacji właściwości elektrycznych warstw półprzewodnikowych. Ta obróbka cieplna może również poprawić jakość interfejsu i zredukować pewne defekty materiałowe.

Następnie przeprowadza się kompleksowe testy elektryczne. Kluczowe parametry wydajności, takie jak napięcie na biegu otwartym, prąd zwarciowy, maksymalna moc wyjściowa, współczynnik wypełnienia i wydajność konwersji są mierzone. Moduły są również sprawdzane pod kątem defektów elektrycznych, prądów upływowych i nienormatywnego zachowania.

Możliwe jest zastosowanie ostatecznych procedur optymalizacji w celu poprawy jakości kontaktu i skorygowania drobnych niedoskonałości produkcyjnych przed zatwierdzeniem ukończonych modułów do pakowania i wysyłki.

Korzyści z produkcji i wyzwania produkcyjne

Jedną z głównych zalet produkcji ogniw słonecznych z amorficznego krzemu jest jej zdolność do eliminacji wielu złożonych kroków związanych z produkcją wafli krystalicznych. Ponieważ warstwy półprzewodnikowe są osadzane bezpośrednio na podłożach, procesy takie jak wzrost kryształów, cięcie wafli i intensywna obróbka materiałów są w dużej mierze unikane.

To podejście do produkcji zmniejsza zużycie materiałów, wspiera produkcję na dużą skalę i umożliwia użycie lekkich, elastycznych i nawet częściowo przezroczystych podłoży. W rezultacie technologia amorficznego krzemu często może być produkowana po niższych kosztach niż konwencjonalne technologie fotowoltaiczne oparte na waflach.

Pomimo tych zalet, pozostaje kilka wyzwań produkcyjnych. Jakość warstw półprzewodnikowych w dużej mierze zależy od precyzyjnej kontroli warunków osadzania, w tym temperatury, ciśnienia, charakterystyki plazmy i składu gazu. Nawet małe odchylenia w procesie mogą wpływać na jednorodność filmu i wydajność elektryczną.

Utrzymanie konsekwentnych właściwości cienkowarstwowych na dużych obszarach podłoża jest szczególnie trudne w produkcji na skalę komercyjną. Podczas gdy urządzenia na małą skalę w laboratoriach osiągnęły wydajność konwersji zbliżoną do 15%, komercyjne moduły o dużej powierzchni zazwyczaj działają przy niższych wydajnościach, ponieważ osiągnięcie doskonałej jednorodności w całym panelu jest trudniejsze.

Niemniej jednak technologia krzemu amorficznego nadal oferuje cenne zalety, w tym niskie koszty produkcji, możliwości skalowania na dużą powierzchnię, lekką konstrukcję, elastyczność mechaniczną oraz wysoką wydajność w warunkach rozproszonego światła i słabego oświetlenia. Te cechy nadal wspierają jego wykorzystanie w zintegrowanych systemach fotowoltaicznych, przenośnych systemach energetycznych, specjalistycznych produktach solarnych oraz innych zastosowaniach cienkowarstwowych systemów fotowoltaicznych.

Fotodegradacja i wady materiałowe

Efekt Staeblera-Wronskiego

Jednym z najważniejszych ograniczeń ogniw słonecznych z krzemu amorficznego jest degradacja wywołana światłem, powszechnie znana jako efekt Staeblera-Wronskiego. Chociaż krzem amorficzny oferuje zalety, takie jak niskie koszty produkcji, niskie zużycie materiału oraz dobrą wydajność w słabym świetle, jego właściwości elektryczne stopniowo się pogarszają w wyniku długotrwałego narażenia na światło słoneczne.

Ta degradacja nie występuje natychmiast po zainstalowaniu. Zamiast tego rozwija się stopniowo, gdy ogniwo słoneczne działa pod ciągłym oświetleniem. W początkowych fazach działania moduł zazwyczaj osiąga najwyższą wydajność. Z upływem czasu w obrębie warstwy pochłaniacza krzemu amorficznego zachodzą zmiany strukturalne, co prowadzi do stopniowego zmniejszenia wydajności konwersji i elektrycznej produkcji.

Efekt Staeblera-Wronskiego jest jednym z głównych czynników ograniczających długoterminową wydajność ogniw słonecznych z wodorowanego krzemu amorficznego i od dziesięcioleci stanowi główny temat badań w dziedzinie fotowoltaiki.

Jak powstają wady w wodorowanym krzemie amorficznym

Większość ogniw słonecznych z krzemu amorficznego jest produkowana z zastosowaniem wodorowanego krzemu amorficznego (a-Si). Podczas osadzania atomy wodoru są celowo wprowadzane do materiału, ponieważ pomagają neutralizować wady strukturalne powstałe w wyniku nieuporządkowanego rozmieszczenia atomów w krzemie amorficznym.

W nowo wyprodukowanym ogniwie słonecznym wiele atomów wodoru tworzy stabilne wiązania Si-H z atomami krzemu. Te wiązania zmniejszają liczbę elektrycznie aktywnych wad i poprawiają jakość elektroniczną materiału.

Jednak długotrwałe narażenie na światło słoneczne i stres elektryczny mogą stopniowo destabilizować niektóre z tych wiązań. W miarę łamania wiązań Si-H powstają wiązania swobodne w sieci krzemu amorficznego. Te wiązania swobodne działają jako miejsca wad elektronicznych, które wprowadzają dodatkowe stany energetyczne do półprzewodnika.

W miarę postępu degradacji niektóre atomy wodoru stają się mobilne i migrują przez materiał. W pewnych warunkach wodór może gromadzić się w zlokalizowanych obszarach i tworzyć mikroskopijne skupiska lub pęcherzyki. Chociaż są ekstremalnie małe, te zmiany strukturalne dodatkowo zakłócają sieć półprzewodnika i przyczyniają się do powstawania dodatkowych wad.

Połączone efekty tworzenia wiązań swobodnych, migracji wodoru i nieuporządkowania strukturalnego stopniowo zwiększają gęstość wad w obrębie warstwy pochłaniacza, co zmniejsza ogólną jakość elektroniczną materiału.

Wpływ na wydajność ogniwa słonecznego

Wzrost gęstości wad bezpośrednio wpływa na transport nośników ładunku i wydajność fotowoltaiczną.

Gdy światło słoneczne jest absorbowane w warstwie krzemu amorficznego, generowane są pary elektron-dziura, które muszą przemieszczać się przez półprzewodnik, zanim zostaną zebrane przez elektrody. W materiale z relatywnie niewielką liczbą wad duża część tych nośników może być z powodzeniem zbierana i przekształcana w użyteczną moc elektryczną.

W miarę gromadzenia się większej liczby wiązań swobodnych i miejsc wad dodatkowe pułapki nośników i centra rekombinacji są wprowadzane. Elektrony i dziury stają się bardziej skłonne do rekombinacji przed dotarciem do elektrod zbierających, zmniejszając liczbę nośników ładunku dostępnych do wytwarzania energii elektrycznej.

W rezultacie kilka kluczowych parametrów wydajności stopniowo maleje:

• Prąd zwarcia (Isc)

• Współczynnik wypełnienia (FF)

• Wydajność konwersji

• Całkowita produkcja mocy

Oprócz fotodegradacji, krzem amorficzny napotyka również ograniczenie spektralne związane z stosunkowo szeroką optyczną luką energetyczną wynoszącą około 1,7 eV. Choć ta luka energetyczna przyczynia się do silnej absorpcji światła widzialnego i dobrej wydajności przy słabym oświetleniu, uniemożliwia efektywne wykorzystanie wielu niżenergetycznych fotonów czerwonych i bliskiej podczerwieni. W konsekwencji część dostępnego spektrum słonecznego nie może być przekształcona w energię elektryczną, ograniczając maksymalną wydajność urządzeń jednoprzejazdowych.

Strategie łagodzenia

Chociaż fotodegradacji nie można całkowicie wyeliminować, opracowano kilka podejść w celu zmniejszenia jej wpływu i poprawy długoterminowej wydajności.

Struktury tandemowe

Jedną z najskuteczniejszych strategii jest wykorzystanie projektów ogniw słonecznych typu tandem lub wielo-złączeniowych. Zamiast polegać na jednej warstwie absorpcyjnej, wielokrotne złącza p-i-n są układane pionowo, przy czym każda warstwa jest optymalizowana do pochłaniania innej części widma słonecznego.

Gdy światło słoneczne wchodzi do urządzenia, fotony o wyższej energii są pochłaniane w górnych warstwach, podczas gdy fotony o dłuższej długości fali przechodzą do głębszych warstw, gdzie nadal mogą przyczyniać się do generacji energii elektrycznej. Takie podejście poprawia wykorzystanie widma, zwiększa efektywność konwersji i częściowo rekompensuje ograniczenia związane z szerokim pasmem energetycznym amorficznego krzemu.

Ponieważ struktury tandemowe generują więcej energii z tej samej oświetlonej powierzchni, stały się jedną z najważniejszych strategii projektowych we współczesnej technologii ogniw fotowoltaicznych z amorficznego krzemu.

Odbudowa po wyżarzaniu

Unikalną cechą uwodornionego amorficznego krzemu jest to, że znacząca część fotodegradacji może być odwrócona poprzez wyżarzanie.

Podczas wyżarzania ogniwo słoneczne jest podgrzewane w kontrolowanych warunkach, zazwyczaj w temperaturze od około 130°C do 175°C. Podwyższona temperatura zwiększa mobilność atomów i pozwala na reformowanie niektórych uszkodzonych wiązań Si-H.

W miarę jak gęstość wiązań "dangle" maleje, jakość elektryczna półprzewodnika poprawia się. Transport nośników ładunku staje się bardziej efektywny, straty związane z rekombinacją są zmniejszone, a część pierwotnej wydajności fotowoltaicznej może zostać przywrócona.

W zależności od stopnia degradacji i zastosowanych warunków wyżarzania, znaczna część początkowej wydajności może zostać odzyskana. Ta zdolność do częściowego odwracania degradacji wywołanej światłem odróżnia amorficzny krzem od wielu innych materiałów fotowoltaicznych i stanowi ważną drogę do utrzymania długoterminowej wydajności urządzeń.

Czynniki wpływające na wydajność i wyzwania

Kluczowe czynniki wpływające na efektywność

Wydajność ogniwa słonecznego z amorficznego krzemu jest silnie uzależniona od nieuporządkowanej struktury atomowej materiału. W porównaniu z krystalicznym krzemem, nośniki ładunku napotykają więcej zlokalizowanych stanów i defektów, co utrudnia transport i zbieranie nośników. W rezultacie osiągnięcie wysokiej efektywności wymaga starannej optymalizacji wielu parametrów materiałowych, optycznych, elektrycznych i strukturalnych.

Przezroczysta powłoka przewodząca

Przezroczysta powłoka przewodząca pełni zarówno rolę okna przepuszczającego światło, jak i warstwy zbierającej prąd. Wysoka przezroczystość optyczna pozwala na dotarcie większej ilości światła słonecznego do warstwy absorpcyjnej, podczas gdy niska oporność elektryczna minimalizuje straty mocy podczas transportu prądu.

Przewodnictwo warstwy okiennej

Przewodnictwo warstwy okiennej wpływa na to, jak efektywnie fotopowstałe nośniki poruszają się w kierunku elektrod. Słabe przewodnictwo zwiększa opór szeregowy i zmniejsza ogólną wydajność elektryczną.

Pasmo energetyczne warstwy okiennej

Warstwa okienna o szerokim pasmie energetycznym umożliwia przechodzenie większej ilości światła słonecznego do obszaru absorpcyjnego bez wcześniejszego pochłonięcia. Odpowiedni dobór pasma energetycznego pomaga zmaksymalizować wykorzystanie światła przy jednoczesnym utrzymaniu korzystnych właściwości elektrycznych.

Stężenie domieszek

Poziomy domieszek muszą być starannie kontrolowane podczas produkcji. Niedostateczne domieszkowanie może osłabić wewnętrzne pole elektryczne, podczas gdy nadmierne domieszkowanie może wprowadzać defekty i zwiększać rekombinację nośników.

Przezroczystość światła

Ilość światła słonecznego docierającego do wewnętrznej warstwy absorpcyjnej bezpośrednio wpływa na generację prądu. Wszystkie górne warstwy, w tym powłoki przewodzące i warstwy okienne, muszą być zaprojektowane tak, aby minimalizować straty optyczne i maksymalizować transmisję światła.

Wyrównanie pasm energetycznych

Efektywny transport ładunku zależy od odpowiedniego wyrównania poziomów energetycznych między sąsiednimi warstwami. Dobrze dopasowane pasma energetyczne pozwalają nośnikom płynnie przemieszczać się przez interfejsy, podczas gdy złe wyrównanie może tworzyć bariery, które zwiększają straty rekombinacyjne.

Defekty interfejsu

Defekty na interfejsach warstw działają jako centra rekombinacji, gdzie elektrony i dziury są tracone przed przyczynieniem się do wyjścia elektrycznego. Redukcja gęstości defektów interfejsu jest zatem niezbędna do poprawy żywotności nośników i efektywności urządzenia.

Grubość warstwy

Grubość każdej funkcjonalnej warstwy wpływa zarówno na absorpcję optyczną, jak i transport nośników. Warstwa wewnętrzna jest szczególnie ważna, ponieważ musi być wystarczająco gruba, aby pochłonąć wystarczającą ilość światła słonecznego, jednocześnie pozostając wystarczająco cienką, aby umożliwić efektywne zbieranie ładunku.

Architektura ogniwa

Ogólny design urządzenia ma również wpływ na wydajność. Układ warstw, ścieżki zbierania prądu, zarządzanie optyczne i połączenia elektryczne mają wpływ na końcową efektywność konwersji. Nawet materiały o wysokiej jakości mogą działać słabiej, jeśli architektura ogniwa nie jest odpowiednio zoptymalizowana.

Ograniczenia wydajności prądu

Pomimo swoich zalet, technologia amorficznego krzemu nadal zmaga się z kilkoma ważnymi ograniczeniami.

Ograniczenia wydajności konwersji

Nieuporządkowana struktura atomowa amorficznego krzemu zmniejsza mobilność nośników i zwiększa straty rekombinacyjne w porównaniu do krystalicznego krzemu. Dodatkowo stosunkowo szeroka przerwa energetyczna ogranicza wykorzystanie niższej energii części widma słonecznego. Czynniki te ograniczają maksymalną wydajność, jaką można osiągnąć w ogniwach słonecznych krzemu amorficznego z pojedynczym złączem.

Chociaż ciągłe ulepszenia zwiększyły wydajność w ciągu lat, ogólna wydajność konwersji pozostaje zazwyczaj niższa niż w przypadku wielu technologii krystalicznego krzemu i zaawansowanych ogniw fotowoltaicznych cienkowarstwowych.

Degradacja wywołana światłem

Innym poważnym wyzwaniem jest efekt Staeblera-Wronskiego, forma degradacji wywołanej światłem, która występuje podczas długotrwałej ekspozycji na światło słoneczne. Z biegiem czasu w warstwie amorficznego krzemu wzbogaconego wodorem powstają dodatkowe defekty, co zmniejsza wydajność zbierania nośników i powoduje stopniowy spadek natężenia prądu, współczynnika wypełnienia i ogólnej wydajności konwersji.

Ograniczenia wydajności i długoterminowa stabilność pozostają głównymi przeszkodami w szerszym wprowadzeniu.

Nowe technologie i kierunki badań

Naukowcy nadal opracowują nowe materiały, struktury urządzeń i podejścia do produkcji w celu poprawy zarówno wydajności, jak i stabilności.

Projekty tandemowe i wielozłączowe

Ogniwa słoneczne tandemowe łączą wiele warstw absorpcyjnych o różnych przerwach energetycznych, aby uchwycić większą część widma słonecznego. Dzięki zmniejszeniu strat spektralnych i poprawie wykorzystania światła, struktury wielozłączowe mogą osiągnąć znacznie wyższe wydajności niż konwencjonalne urządzenia z pojedynczym złączem.

Zaawansowane przezroczyste materiały przewodzące

Nowe przezroczyste materiały przewodzące są opracowywane w celu zapewnienia niższego oporu powierzchniowego, wyższej przezroczystości oraz lepszych możliwości zarządzania światłem. Te ulepszenia pomagają zwiększyć zarówno transmisję optyczną, jak i przewodnictwo elektryczne.

Nowe materiały dla warstw okiennych

Badania koncentrują się na zaawansowanych materiałach dla warstw okiennych, które oferują lepsze właściwości optyczne i elektryczne. Przykłady obejmują:

• Węgiel krzemu amorficznego (a-SiC)

• Tlenek krzemu amorficznego (a-SiO)

• Krzem mikrokrystaliczny (μc-Si)

• Węgiel krzemu mikrokrystalicznego (μc-SiC)

Materiały te wspierają lepszą inżynierię przerwy energetycznej, poprawioną jakość interfejsu oraz zwiększoną wydajność urządzenia.

Zaawansowane techniki PECVD

Ponieważ jakość filmu silnie zależy od procesu osadzania, naukowcy nadal udoskonalają technologie PECVD. Zaawansowane podejścia obejmują:

• RF-PECVD (Radio Frequency PECVD)

• PECVD w ultra wysokiej próżni

• VHF-PECVD (Very High Frequency PECVD)

• Mikrofala PECVD

Metody te zapewniają lepszą kontrolę nad wzrostem filmu, poprawiają jednorodność i redukują powstawanie defektów.

Inżynieria interfejsu i pasywacja wodorem

Zmniejszenie rekombinacji na interfejsie pozostaje jedną z najskuteczniejszych metod poprawy wydajności ogniw słonecznych. Opracowywane są zaawansowane warstwy buforowe, obróbki powierzchniowe i techniki pasywacji wodorem w celu neutralizacji defektów, poprawy transportu nośników oraz zwiększenia długoterminowej stabilności.

Prognozy na przyszłość

Chociaż wyzwania związane z wydajnością konwersji i fotodegradacją pozostają, krzem amorficzny nadal oferuje kilka zalet, w tym niskie zużycie materiałów, stosunkowo niskie koszty produkcji, lekką konstrukcję, zdolność do osadzania na dużych obszarach oraz silną wydajność w warunkach słabego oświetlenia.

Oczekuje się, że przyszły postęp będzie wynikiem połączonego rozwoju architektur tandemowych, zaawansowanych materiałów, poprawionej inżynierii interfejsu, strategii kontroli defektów oraz technologii osadzania nowej generacji. W miarę dojrzewania tych innowacji, zarówno wydajność, jak i długoterminowa stabilność ogniw słonecznych krzemu amorficznego prawdopodobnie ulegną dalszej poprawie.

Z tych powodów oczekuje się, że krzem amorficzny pozostanie ważną technologią fotowoltaiczną cienkowarstwową, szczególnie w aplikacjach, gdzie elastyczność, lekka konstrukcja, integracja na dużych obszarach i opłacalna produkcja są kluczowymi wymaganiami.

Wnioski

Ogniwa słoneczne krzemu amorficznego pozostają cenne, ponieważ łączą niskie zużycie materiałów, elastyczną produkcję i dobrą wydajność w warunkach słabego oświetlenia. Ich główne ograniczenia to niższa wydajność konwersji i degradacja wywołana światłem, szczególnie z powodu efektu Staeblera-Wronskiego. Udoskonalenia w strukturach tandemowych, przezroczystych filmach przewodzących, procesach PECVD, kontroli interfejsu oraz pasywacji wodorem nadal wzmacniają ich rolę w technologii słonecznej cienkowarstwowej.

Najczęściej Zadawane Pytania [FAQ]

1. Dlaczego ogniwa słoneczne z amorficznego krzemu pozostają istotne pomimo niższej wydajności w porównaniu do ogniw z krystalicznego krzemu?

Ogniwa słoneczne z amorficznego krzemu wciąż są używane, ponieważ ich zalety wykraczają poza samą wydajność konwersji. Wymagają znacznie mniej materiału krzemowego, wspierają produkcję na dużą skalę, mogą być osadzane na elastycznych podłożach i dobrze działają w warunkach niskiego oświetlenia oraz rozproszonego światła. W zastosowaniach takich jak urządzenia wewnętrzne, fotowoltaika zintegrowana z budynkami, lekkie moduły i przenośna elektronika, te korzyści mogą przewyższać ograniczenia wynikające z niższej maksymalnej wydajności.

2. Dlaczego warstwa wewnętrzna jest uważana za najważniejszą część ogniwa słonecznego z amorficznego krzemu p-i-n?

Warstwa wewnętrzna pełni rolę głównego regionu absorpcyjnego światła, w którym powstaje większość par elektron-dziura. Ponieważ warstwy typu p i n są stosunkowo cienkie, większość konwersji fotowoltaicznej zachodzi w obrębie regionu wewnętrznego. Jej grubość, jakość materiału i gęstość defektów bezpośrednio wpływają na absorpcję światła, generację nośników i efektywność zbierania ładunku. Każda poprawa w warstwie wewnętrznej zazwyczaj ma znaczący wpływ na ogólną wydajność ogniwa.

3. W jaki sposób tandemowe ogniwa słoneczne z amorficznego krzemu przezwyciężają ograniczenia konstrukcji jednokierunkowych?

Ogniwa jednokierunkowe mogą skutecznie wykorzystywać tylko ograniczoną część widma słonecznego. Struktury tandemowe rozwiązują to ograniczenie, nakładając na siebie wiele warstw fotowoltaicznych o różnych energiach band-gap. Każda warstwa absorbuje określony zakres długości fal, co pozwala na przekształcenie większej ilości światła słonecznego w energię elektryczną. To podejście poprawia wykorzystanie widmowe, redukuje straty energii i zwiększa ogólną wydajność konwersji w porównaniu do tradycyjnych ogniw słonecznych z amorficznego krzemu o jednokierunkowej konstrukcji.

4. Dlaczego efekt Staeblera-Wronskiego jest uważany za jedno z największych wyzwań w technologii amorficznego krzemu?

Efekt Staeblera-Wronskiego powoduje stopniową degradację wydajności, gdy ogniwa z amorficznego krzemu są narażone na działanie światła słonecznego przez długi czas. Ciągłe naświetlanie może łamać wiązania krzemowo-wodorowe w materiale, tworząc dodatkowe miejsca defektowe, które uwięzić nośniki ładunku i zwiększają straty rekombinacyjne. Gdy gęstość defektów rośnie, istotne parametry wydajności, takie jak prąd zwarcia, współczynnik wypełnienia i wydajność konwersji, maleją, co ogranicza długoterminową produkcję energii.

5. Dlaczego precyzyjna kontrola procesu osadzania PECVD jest kluczowa dla produkcji wysokiej jakości ogniw słonecznych z amorficznego krzemu?

Właściwości elektryczne i optyczne filmów z amorficznego krzemu w dużej mierze zależą od warunków osadzania. Parametry takie jak skład gazu, ciśnienie w komorze, temperatura podłoża, moc plazmy i przepływy gazu wpływają na grubość filmu, jednorodność, gęstość defektów i charakterystyki transportu nośników. Nawet małe wariacje mogą wpływać na wydajność i spójność modułów. Utrzymanie ścisłej kontroli nad procesem jest zatem niezbędne do produkcji niezawodnych ogniw słonecznych o stabilnych właściwościach elektrycznych w dużych ilościach produkcyjnych.
