Przewodnik po wzmacniaczach buforowych: działanie, funkcje i zastosowania

Wzmacniacze buforowe są niezbędnymi komponentami używanymi do zachowania integralności sygnału i zarządzania różnicami impedancji pomiędzy podłączonymi obwodami.Zapobiegają zniekształceniom sygnału spowodowanym efektami obciążenia, umożliwiając efektywne współdziałanie źródeł o wysokiej impedancji z obciążeniami o niskiej impedancji.Utrzymując stabilny poziom napięcia lub prądu, wzmacniacze te zapewniają dokładną transmisję sygnału zarówno w prostych, jak i złożonych układach elektronicznych.

Katalog

Wprowadzenie do wzmacniaczy buforowych

Wzmacniacze buforowe, powszechnie uważane za wymagane narzędzia w obwodach elektrycznych, doskonale radzą sobie z zachowaniem integralności sygnału, jednocześnie ułatwiając transformację impedancji pomiędzy połączonymi obwodami.Ich podstawowa funkcja polega na łagodzeniu degradacji sygnału spowodowanej zakłóceniami prądu lub napięcia wywołanymi obciążeniem.Umożliwiając bezpieczne połączenie źródeł sygnału o wysokiej impedancji z obciążeniami o niskiej impedancji, bufory zapewniają efektywną transmisję mocy i zachowanie wierności sygnału przy minimalnych zniekształceniach.

Często spotykane w systemach elektronicznych wzmacniacze buforowe odgrywają kluczową rolę w zapobieganiu efektom obciążenia, promując w ten sposób jednorodność i dokładność danych sygnałowych.Wzmacniacze te są ogólnie podzielone na dwie główne kategorie, w zależności od ich przeznaczenia operacyjnego: wzmacniacze buforowe napięcia i wzmacniacze buforowe prądowe.

Wzmacniacze buforowe napięcia

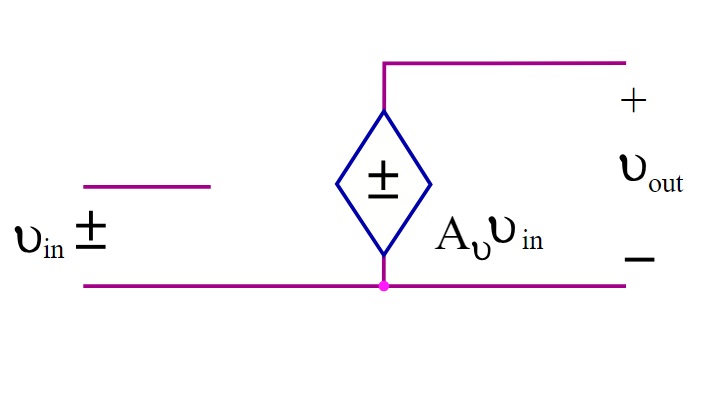

Wzmacniacze buforowe napięciowe rozwiązują problemy związane z niedopasowaniem impedancji pomiędzy obwodami, zapewniając wierność sygnału nawet w przypadku połączeń o bardzo różnych poziomach impedancji.

• Działając pośrednio, bufory te chronią obwody o niskiej impedancji wejściowej przed przeciążeniem przez źródła o wysokiej impedancji wyjściowej, co w przeciwnym razie mogłoby spowodować niepożądane spadki napięcia lub zniekształcenia kształtu fali.

• Bufory napięciowe zapewniają płynny odbiór sygnału, eliminując efekty obciążenia i utrzymując niemal identyczne napięcie pomiędzy wejściem i wyjściem.W idealnych warunkach osiągają wzmocnienie jedności, nieskończoną impedancję wejściową i zerową impedancję wyjściową.

• Wdrożenia w takich dziedzinach jak elektronika audio i precyzyjne narzędzia pomiarowe ilustrują ich zdolność do ulepszania czułych obwodów, utrzymując dokładną transmisję sygnału w wymagających warunkach.

Bufory napięciowe służą do rozwiązywania praktycznych problemów z obwodami.Dopasowanie impedancji pomaga zapobiegać rozprzestrzenianiu się usterek w złożonych systemach, poprawiając stabilność i niezawodność działania.

Wzmacniacze buforowe prądu

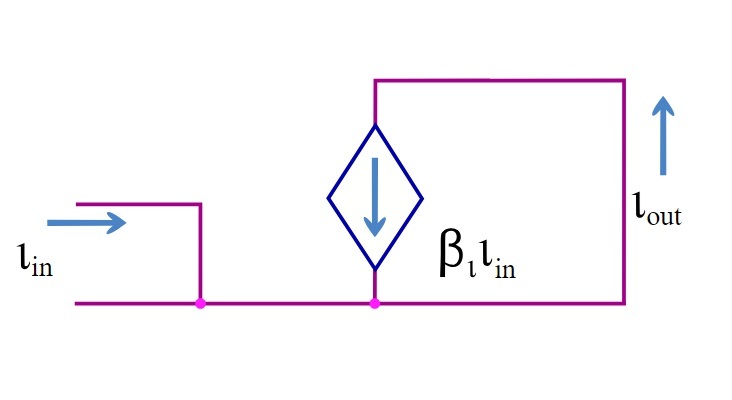

Podczas gdy bufory napięciowe priorytetowo traktują napięcie sygnału, wzmacniacze buforowe prądu koncentrują się na stabilnym i pozbawionym zniekształceń dostarczaniu prądu, szczególnie w przypadku obciążeń o wysokiej impedancji.Ich rola okazuje się kluczowa w ochronie źródeł sygnału o niskiej impedancji przed zakłóceniami spowodowanymi nadmiernym zapotrzebowaniem na prąd.

• Idealny bufor prądowy osiąga zerową impedancję wejściową, co przypomina zwarcie, zapewniając płynny przepływ prądu do wzmacniacza.Jednocześnie utrzymuje nieskończoną impedancję wyjściową, zgodną z zachowaniem doskonałego źródła prądowego.

• Dzięki precyzyjnej stabilizacji prądu bufory te wspomagają efektywne przesyłanie prądu, eliminując jednocześnie zniekształcenia wynikające z niedopasowania impedancji.

• Ich zastosowania obejmują szeroki zakres dziedzin, w tym systemy czujników, projekty analogowe i precyzyjne oprzyrządowanie, gdzie najważniejsza jest aktualna wierność.

Od urządzeń przemysłowych po najnowocześniejsze systemy badawcze – integracja bieżących buforów niezmiennie udowadnia swoją wartość.Ograniczając ryzyko niestabilności prądu w skomplikowanych obwodach, wzmacniacze te zwiększają niezawodność działania i obsługują usprawnione projekty spełniające wymagania wrażliwe na energię lub krytyczne dla wydajności.

Zastosowanie wzmacniaczy buforowych, obejmujących zarówno bufory napięciowe, jak i bufory prądowe, odzwierciedla przemyślane podejście do rozwiązywania krytycznych problemów na poziomie obwodu, takich jak degradacja sygnału i niedopasowanie impedancji.Ich uwzględnienie ułatwia projektowanie, które pozostaje elastyczne i wydajne w różnych warunkach.

Analiza konkretnych przypadków zapewnia jasność co do tego, w jaki sposób wzmacniacze te przyczyniają się do przełomowych rozwiązań inżynieryjnych w świecie rzeczywistym.Łącząc teoretyczną solidność z praktyczną wszechstronnością, wzmacniacze buforowe wzmacniają podstawę wysokowydajnych obwodów zarówno w podstawowych, jak i zaawansowanych systemach, stanowiąc wnikliwe rozwiązanie wymagań nowoczesnego projektowania elektroniki.

Zasady działania wzmacniaczy buforowych

Wzmacniacze buforowe pełnią rolę jednostek pośredniczących, które optymalizują impedancję w połączonych ze sobą obwodach, zachowując jakość i dokładność transmisji sygnału.Wyzwania często pojawiają się, gdy źródło o wysokiej impedancji łączy się z obciążeniem o niskiej impedancji;takie niedopasowania mogą skutkować zniekształceniem sygnału z powodu nadmiernego zapotrzebowania obciążenia na prąd, które może przekroczyć zdolność źródła do jego zasilania.Ta interakcja może zagrozić oryginalnemu sygnałowi i wprowadzić niedokładności.Z założenia wzmacniacze buforowe łagodzą ten problem dzięki nieodłącznym właściwościom: ich wysoka impedancja wejściowa ogranicza pobór prądu ze źródła, a ich niska impedancja wyjściowa zapewnia efektywną transmisję do kolejnych stopni obwodu, niezależnie od charakterystyki obciążenia.

Niedopasowanie impedancji jest powracającym problemem zarówno w systemach analogowych, jak i cyfrowych i może prowadzić do problemów, takich jak degradacja sygnału i zużycie komponentów.Wzmacniacze buforowe służą do oddzielenia lub „izolowania” obwodu źródłowego od obciążenia, zapewniając, że oryginalny sygnał pozostanie nienaruszony podczas transmisji i chroniąc delikatne elementy, czujniki, przetworniki lub inne precyzyjne komponenty przed nadmiernymi uderzeniami lub obciążeniami operacyjnymi.Przykłady z życia codziennego dostarczają cennych spostrzeżeń, takich jak ich rola w zapewnianiu wysokiej jakości reprodukcji dźwięku w systemach głośnikowych o różnej impedancji.

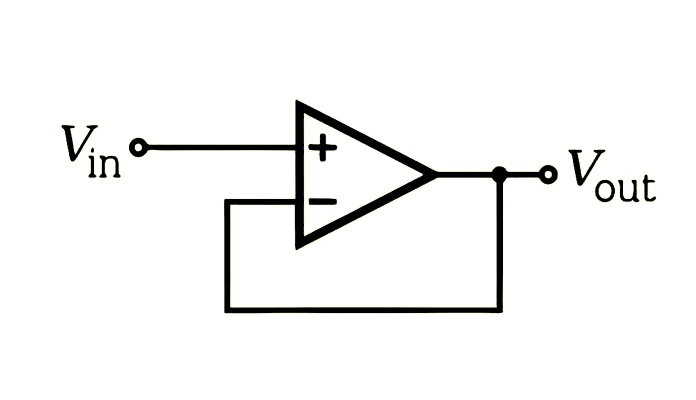

Popularną konfiguracją wzmacniaczy buforowych jest bufor napięciowy o wzmocnieniu jedności, zaprojektowany w celu replikowania napięcia wejściowego na wyjściu bez zmian.Bufory te, zwykle konstruowane przy użyciu wszechstronnych wzmacniaczy operacyjnych (wzmacniaczy operacyjnych), strategicznie porównują sygnały wejściowe odbierane na terminalu nieodwracającym z sygnałami odniesienia lub sprzężeniem zwrotnym z terminala odwracającego.

Stabilność i szybkość reakcji buforów napięciowych o wzmocnieniu jednostkowym osiąga się poprzez pętle sprzężenia zwrotnego, zwane inaczej konfiguracjami „wtórników napięcia”.W tej konfiguracji wyjście wzmacniacza operacyjnego jest połączone z wejściem odwracającym, tworząc mechanizm samokorygujący, który neutralizuje odchylenia napięcia, umożliwiając buforowi utrzymanie spójnej integralności sygnału w zmiennych warunkach obciążenia.Taka precyzja i niezawodność sprawiają, że bufory o wzmocnieniu jedności stanowią kluczowe elementy w projektowaniu i funkcjonalności urządzeń, od instrumentów naukowych po sprzęt komunikacyjny.

Wzmacniacze buforowe znajdują szerokie zastosowanie w różnych gałęziach przemysłu ze względu na ich intuicyjną konstrukcję i wszechstronność.W urządzeniach klasy medycznej, takich jak aparaty EKG, pełnią one rolę mediatorów, które zachowują wrażliwe sygnały biologiczne na potrzeby dokładnej diagnostyki, utrzymując jednocześnie bezpieczny interfejs z dalszymi komponentami elektronicznymi, aby promować bezpieczeństwo pacjenta.Wspierając szybką transmisję danych, wzmacniacze buforowe minimalizują tłumienie spowodowane długimi kablami, umożliwiając w ten sposób stabilne i niezawodne działanie niezbędne w takich dziedzinach, jak sieci i telekomunikacja.Te praktyczne wdrożenia podkreślają daleko idące znaczenie wzmacniaczy buforowych w rozwiązywaniu rzeczywistych wyzwań inżynieryjnych.

Wzmacniacze buforowe przyczyniają się nie tylko do optymalizacji impedancji;ich dodanie znacznie zmniejsza podatność na hałas w środowiskach gęstych od zakłóceń elektronicznych.W systemie modułowym komponenty można łączyć z różnymi poziomami impedancji, co pozwala na szybkie zmiany podczas prototypowania.Wspiera to udoskonalanie obwodów przed wypuszczeniem na rynek.Właściwe użycie wzmacniaczy buforowych zwiększa wydajność systemu i poprawia wydajność połączonych projektów.

Wzmacniacze buforowe są integrowane z uwzględnieniem takich czynników, jak stabilność termiczna, zużycie energii i przepustowość.Czynniki te muszą odpowiadać ogólnym celom systemu.Uwzględniono kompromisy pomiędzy prostą konstrukcją a wysoką wydajnością, szczególnie w systemach o małej mocy, w których ważna jest oszczędność energii.Nowoczesne układy scalone zawierają teraz wbudowane wzmacniacze buforowe, które upraszczają układy, zmniejszają koszty i zapewniają elastyczność projektowania.

Funkcjonalność wzmacniaczy buforowych

Wzmacniacze buforowe stanowią integralną część współczesnych systemów elektronicznych, rozwiązując wyzwania w zarządzaniu sygnałami i poprawiając niezawodność operacyjną.Ich różnorodne zastosowania podkreślają wyrafinowanie potrzebne w obwodach wymagających dokładności i stałej wydajności.

Wyrównanie impedancji dla wydajnego przepływu sygnału

Wzmacniacze buforowe eliminują niedopasowania impedancji, które zakłócają wydajność transmisji sygnału.Praktyczne przykłady obejmują łączenie czujników o wysokiej impedancji z instrumentami o niskiej impedancji.Pośrednicząc w tych rozbieżnościach, bufory zmniejszają tłumienie sygnału i straty energii, zapewniając bezproblemową komunikację w złożonych konfiguracjach.

• Zwiększa kompatybilność pomiędzy różnymi elementami obwodu.

• Utrzymuje siłę sygnału podczas przejść pomiędzy komponentami.

• Minimalizuje straty energii spowodowane niedopasowaniem impedancji.

Zarządzanie czystością sygnału poprzez oddzielenie obciążenia

Bufory zachowują wierność sygnału, izolując komponenty i łagodząc skutki obciążenia.W scenariuszach, w których wiele elementów jest ze sobą połączonych, bezpośrednie połączenia mogą prowadzić do niepożądanych spadków napięcia lub zniekształceń kształtu fali, powodując niestabilność wrażliwych systemów.Wzmacniacze buforowe zapewniają pierwotną klarowność sygnału, zapewniając spójne wyniki kluczowe w zastosowaniach związanych z przetwarzaniem dźwięku lub precyzyjnym oprzyrządowaniem.

• Obsługuje systemy wielostopniowe ze skuteczną izolacją.

• Zapobiega degradacji przebiegów sygnału podczas transmisji.

• Zapewnia niezmienione dostarczanie sygnału w wymagających środowiskach, takich jak akwizycja danych.

Izolacja obwodów zapewniająca niezakłóconą pracę

Właściwości ochronne wzmacniaczy buforowych poprawiają wydajność obwodu poprzez izolację elementów wejściowych i wyjściowych, umożliwiając każdemu działanie bez wpływu wahań zewnętrznych.W systemach komunikacyjnych bufory zapobiegają zakłóceniom pomiędzy połączonymi ze sobą komponentami, zabezpieczając operacje, jednocześnie umożliwiając harmonijne funkcjonowanie poszczególnych podsystemów.

• Blokuje zakłócające interakcje pomiędzy podsystemami.

• Zachowuje wrażliwe sygnały w gęsto połączonych sieciach.

• Ułatwia niezależną pracę różnych komponentów.

Optymalizacja transferu energii pod kątem wydajności transmisji

Wykorzystując wysoką impedancję wejściową i niską impedancję wyjściową, wzmacniacze buforowe maksymalizują dostarczanie mocy bez nadmiernego obciążania obwodów.Ta zdolność jest korzystna w zastosowaniach obejmujących długie ścieżki transmisji lub systemy łączące o różnych wymaganiach mocy, zapewniając płynny i wydajny transfer energii.

• Idealny do przesyłania sygnałów na duże odległości.

• Równoważy alokację mocy pomiędzy systemami o małej i dużej mocy.

• Zmniejsza ryzyko przeciążenia systemu, zapewniając jednocześnie stały przepływ energii.

Stabilność w warunkach dynamicznych

Możliwość adaptacji wzmacniaczy buforowych do zmieniających się warunków środowiskowych lub operacyjnych podkreśla ich wszechstronność.Na przykład ich niezawodne działanie w środowiskach przemysłowych, w których występują wahania temperatury lub wahania napięcia zasilania, czyni je niezastąpionymi.Ponadto bufory doskonale sprawdzają się w szybko rozwijających się systemach, w których zapotrzebowanie na sygnał i moc stale się zmienia.

• Wspomaga nieprzerwaną pracę w warunkach stresu środowiskowego.

• Zapewnia stałą transmisję sygnału w zmiennych warunkach.

• Spełnia zmieniające się wymagania w dynamicznych, wielofunkcyjnych systemach.

Zastosowania wzmacniaczy buforowych

Wzmacniacze buforowe poprawiają wydajność systemów technologicznych, zapewniając precyzję sygnału i przyczyniając się do bezproblemowego działania w różnych gałęziach przemysłu.Poniżej znajduje się szczegółowa analiza ich zastosowań, korzyści i rozszerzonych implikacji:

Systemy audio: wzmocnienie przepływu sygnału w celu zapewnienia doskonałości akustycznej

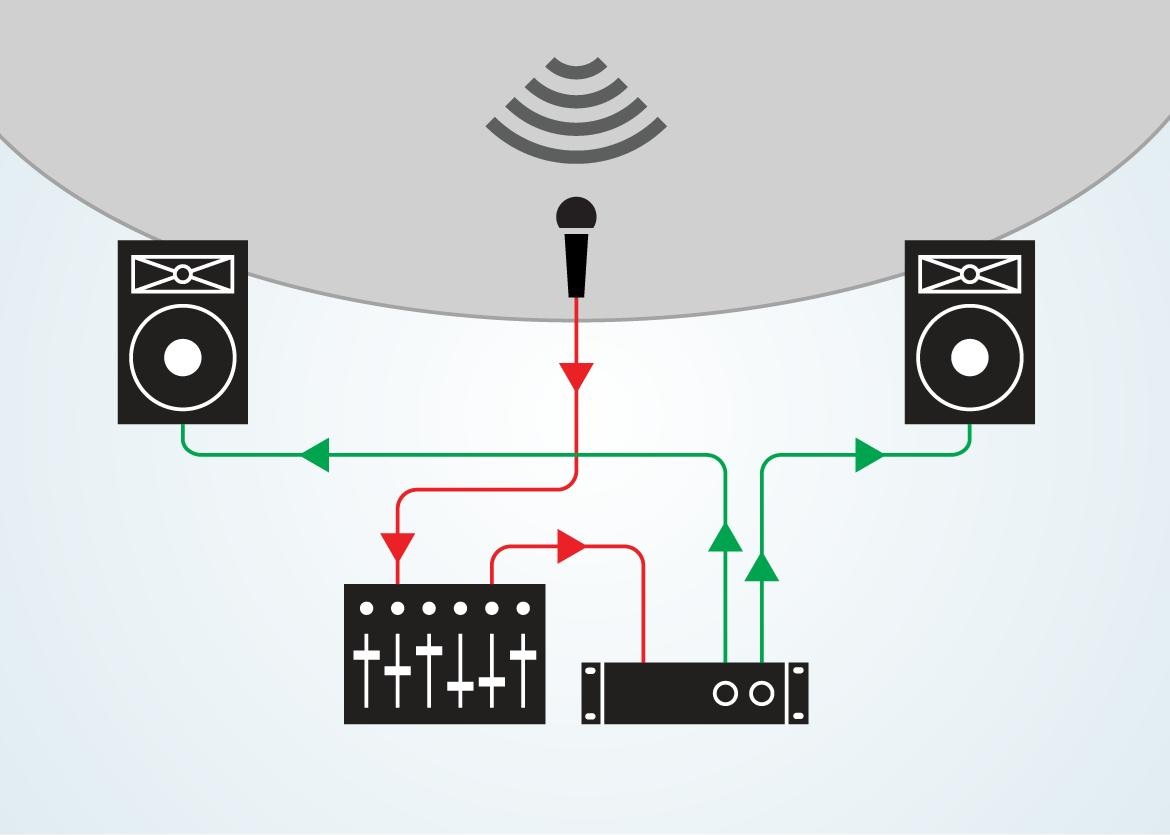

Wzmacniacze buforowe odgrywają kluczową rolę w systemach audio, rozwiązując niedopasowania impedancji pomiędzy komponentami, takimi jak mikrofony, miksery, wzmacniacze i głośniki.

• Redukują zniekształcenia i zachowują wierność dźwięku, zapewniając, że oryginalny dźwięk pozostanie nienaruszony podczas transmisji sygnału.

• Podczas występów na żywo lub w studiach nagraniowych zapewniają czystość dźwięku, idealną do zapewnienia wyraźnego i autentycznego dźwięku.

• Złożone konfiguracje audio korzystają z buforów, które integrują sprzęt wysokiej rozdzielczości bez uszczerbku dla głębi i szczegółowości dźwięku.

Na przykład podczas łączenia mikrofonów o wysokiej impedancji z konsolami miksującymi o niskiej impedancji bufory zapobiegają degradacji sygnału, co jest zaletą szczególnie widoczną w profesjonalnych środowiskach audio wymagających nienagannej produkcji dźwięku.

Stabilna kontrola napięcia w systemach elektroenergetycznych

Wzmacniacze buforowe przyczyniają się do niezawodnego działania systemu elektroenergetycznego, zapewniając stałe napięcie wyjściowe i obsługując zmienne obciążenia.

• Dokładnie odzwierciedlają napięcie wejściowe, tworząc stabilne środowisko dla wrażliwej elektroniki, łagodząc problemy związane z przeciążeniem.

• Bufory są szczególnie przydatne w systemach energii odnawialnej i urządzeniach zasilanych bateryjnie, narażonych na wahania napięcia.

• Są stosowane w wielostopniowych obwodach mocy w celu zapewnienia wydajności, z korzyścią dla urządzeń, od sprzętu gospodarstwa domowego po maszyny przemysłowe.

Na przykład w skomplikowanych sieciach elektroenergetycznych stałe wygładzanie napięcia przez wzmacniacze buforowe zwiększa wydajność i niezawodność, szczególnie w systemach zaspokajających zmienne zapotrzebowanie na energię.

Minimalizowanie zakłóceń sygnału w obwodach RF

W obwodach RF wzmacniacze buforowe odgrywają zasadniczą rolę w utrzymaniu integralności sygnału na złożonych etapach przetwarzania sygnału.

• Działają jak izolatory, zapobiegając degradacji sygnału spowodowanej interakcją między etapami, pomagając w czystej komunikacji w sieciach komórkowych, systemach radarowych i łączach satelitarnych.

• Protokoły RF dla urządzeń IoT i systemów autonomicznych opierają się na buforach stabilizujących częstotliwości, zapewniając niezawodne działanie w wymagających warunkach.

• Bufory tłumią szumy i zachowują przejrzystość transmisji, spełniając wymagania precyzyjnych zastosowań, takich jak komunikacja bezprzewodowa i zaawansowane systemy nawigacji.

Przykładowo projektowanie systemów RF dla pojazdów autonomicznych byłoby nieefektywne bez buforów zapewniających dokładną i nieprzerwaną transmisję danych.

Czujniki: ochrona integralności danych w transmisjach

Czujniki często wytwarzają sygnały wyjściowe o wysokiej impedancji, które mogą ulegać tłumieniu podczas transmisji.Wzmacniacze buforowe przeciwdziałają tym podatnościom poprzez konwersję.

• Sygnały o wysokiej impedancji są przekształcane na wyjścia o niskiej impedancji, co umożliwia nieprzerwane przesyłanie danych na duże odległości.

• Systemy monitorowania środowiska obejmują bufory zapewniające dokładność odczytów temperatury lub ciśnienia na długich dystansach.

• W technologii medycznej urządzenia takie jak monitory EKG lub czujniki glukozy wykorzystują bufory, aby zachować dokładność ważnych pomiarów fizjologicznych.

Na przykład w służbie zdrowia, gdzie nawet najmniejsze niedokładności mogą mieć wpływ na diagnozę lub leczenie, wzmacniacze buforowe zwiększają niezawodność sygnałów wyjściowych czujników, umożliwiając dokładne interwencje medyczne.

Systemy akwizycji danych: wspieranie dokładności w złożonych pomiarach

Wzmacniacze buforowe są integralną częścią systemów akwizycji danych, optymalizując ich zdolność do obsługi sygnałów analogowych przed digitalizacją.

• Zapobiegają zakłóceniom sygnału i zachowują integralność podczas agregowania danych wejściowych z wielu źródeł.

• Automatyka przemysłowa i badania naukowe wymagają buforów zwiększających dokładność sygnałów wyjściowych systemu w środowiskach obciążonych dużą ilością danych.

• Zastosowania takie jak spektrometria czy chromatografia wykorzystują wzmacniacze buforowe w celu uzyskania wiarygodnych wyników podczas jednoczesnej analizy danych.

Na przykład laboratoria chemiczne polegają na wzmacniaczach buforowych, aby uzyskać powtarzalne pomiary w ramach precyzyjnych procedur testowych, zwiększając zaufanie do wyników eksperymentów.

Zasadniczy wpływ na powstające technologie

Wzmacniacze buforowe wykraczają poza konwencjonalną rolę, umożliwiając rozwój przełomowych technologii.

• Rozwiązując problemy techniczne, takie jak niedopasowanie impedancji i izolacja sygnału, bufory stanowią podstawę nowoczesnych innowacji.

• Wyrafinowane systemy w takich dziedzinach, jak obliczenia kwantowe, robotyka i infrastruktura 5G w dużym stopniu zależą od buforów zapewniających niezawodność operacyjną i spójność systemu.

• Ich wkład obejmuje tworzenie solidnych, wielowarstwowych obwodów zdolnych poradzić sobie ze złożonością nowoczesnych projektów elektronicznych.

Na przykład w robotyce, gdzie niezbędne jest bezproblemowe działanie skomplikowanych obwodów, wzmacniacze buforowe zwiększają stabilność systemu, niezbędną do zadań o wysokiej wydajności.

Wniosek

Wzmacniacze buforowe poprawiają niezawodność obwodów, utrzymują wyraźne sygnały i wspierają ogólną wydajność systemu.Ich zdolność do izolowania obwodów, dopasowywania impedancji i stabilizacji napięcia lub prądu sprawia, że ​​są one przydatne w zastosowaniach takich jak systemy audio, czujniki, obwody RF i akwizycja danych.Redukując zniekształcenia i chroniąc wrażliwe elementy, umożliwiają wydajną i spójną pracę w nowoczesnej elektronice.Przy odpowiedniej konstrukcji i integracji wzmacniacze buforowe pozostają praktycznym rozwiązaniem zapewniającym utrzymanie jakości sygnału w szerokiej gamie projektów elektronicznych.
