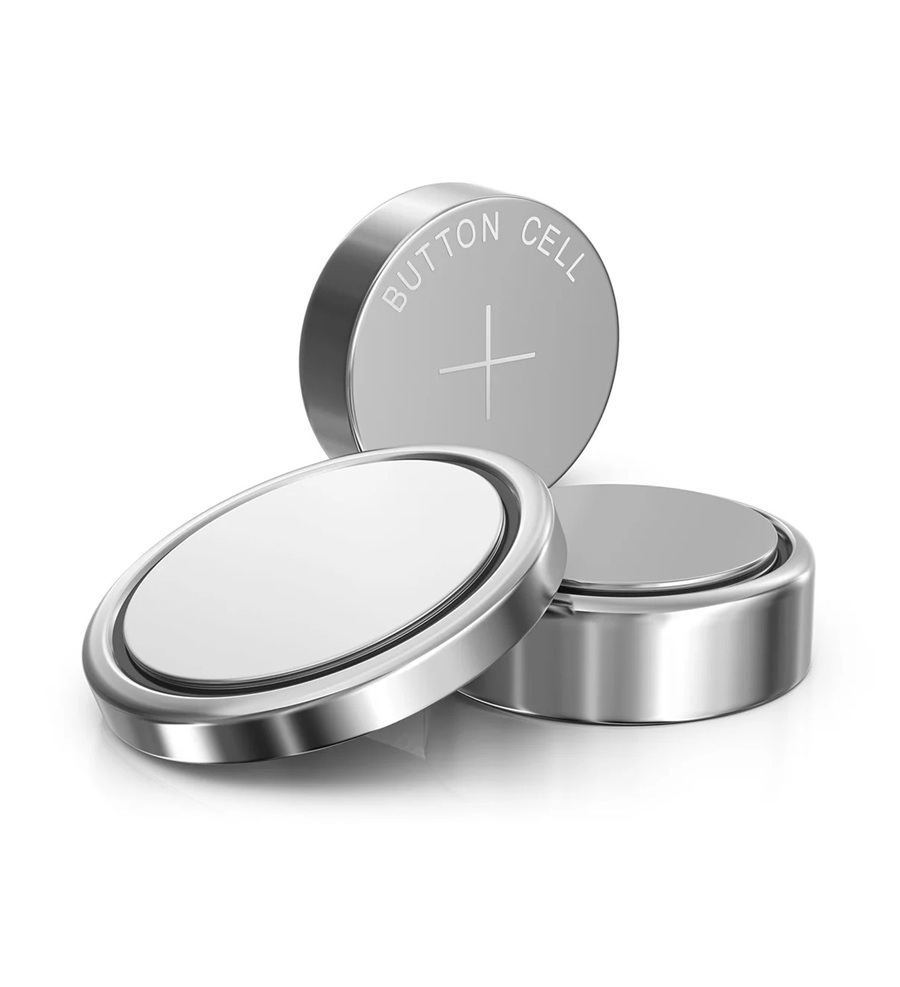

Przewodnik po bateriach guzikowych: rodzaje, zastosowania, testowanie i bezpieczeństwo

Baterie guzikowe to małe, kompaktowe źródła zasilania powszechnie stosowane w urządzeniach elektronicznych codziennego użytku, takich jak zegarki, piloty i narzędzia medyczne.Ich konstrukcja koncentruje się na dostarczaniu stabilnej energii w ograniczonej przestrzeni, co czyni je idealnymi do zastosowań precyzyjnych.W tym artykule wyjaśniono rodzaje baterii guzikowych, ich skład chemiczny, najważniejsze właściwości, praktyczne zastosowania i praktyki bezpiecznego obchodzenia się, a także proste metody testowania ich wydajności i zrozumienia ich ograniczeń w rzeczywistym użytkowaniu.

Katalog

Zrozumienie roli baterii guzikowych

Baterie guzikowe, znane ze swojej kompaktowej, okrągłej konstrukcji, wykorzystują głównie lit ze względu na jego lekkość, długotrwałą wydajność, stabilność chemiczną i zdolność do utrzymywania stałej wydajności energetycznej.Dzięki tym cechom lit jest wysoce kompatybilny z zastosowaniami wymagającymi miniaturowych rozwiązań zasilania w wymagających środowiskach.Pomimo ich zalet, czynniki takie jak ograniczona moc i wyższe koszty produkcji ograniczają ich integrację z urządzeniami wymagającymi precyzyjnego zarządzania energią, w tym zegarkami, pilotami i niektórymi zaawansowanymi urządzeniami elektronicznymi.

Kategoryzacja i skład chemiczny

Baterie guzikowe dzielą się na dwie odrębne kategorie: akumulatory i baterie jednorazowe, z których każda spełnia inne wymagania operacyjne.

• Akumulatory: Przykłady obejmują serię LIR (3,6 V) i serię ML/VL (3 V), które obsługują powtarzalne cykle w przypadku długotrwałego użytkowania.

• Baterie jednorazowe: Warianty takie jak baterie litowo-manganowe serii CR (3 V) i baterie alkaliczno-cynkowo-manganowe (1,5 V) są przeznaczone do zastosowań jednorazowych.

Wśród tych opcji akumulatory serii CR wyróżniają się utrzymywaniem stabilności termicznej w różnorodnych warunkach, dzięki czemu nadają się do urządzeń o wysokiej wydajności.Tymczasem odmiany alkaliczne stanowią bardziej ekonomiczną opcję, obsługując przede wszystkim urządzenia niskoenergetyczne, do których jest szeroko dostępny konsument.Specjaliści często biorą pod uwagę te klasyfikacje przy wyborze akumulatorów w celu dostosowania ich do wydajności operacyjnej i opłacalności swoich produktów.

Zastosowania w urządzeniach konsumenckich

W określonej elektronice użytkowej stosuje się wiele typów baterii guzikowych, zapewniających niezawodne działanie nawet w kompaktowych konstrukcjach.

Typ baterii	Typowe zastosowania	Kluczowy cel
AG3, AG10	Aparaty słuchowe, zabawki	Nadaje się do małych, lekkich urządzeń
CR2032	Płyty główne komputerów	Zapewnia stabilne zasilanie awaryjne
CR2016	Zegarki, urządzenia precyzyjne	Zapewnia długotrwałą, stałą wydajność

System kodowania baterii guzikowych jest zgodny ze standardowym formatem niezbędnym do zrozumienia kompatybilności urządzeń.W ramach tej konwencji nazewnictwa:

Element kodu	Znaczenie
Kody literowe	Wskaż skład chemiczny
Pierwsze dwie cyfry	Średnica w milimetrach
Ostatnie dwie cyfry	Grubość w jednostkach 0,1 mm

Znajomość techniczna tych kodów ułatwia podejmowanie decyzji zakupowych i pozwala uniknąć problemów ze zgodnością.Wiedza ta pomaga zapewnić najwyższą wydajność przy jednoczesnej redukcji niepotrzebnych wydatków na zasoby.

Poza standardowymi praktykami kodowania

Niektóre modele akumulatorów o dużym zapotrzebowaniu, takie jak 6F22 (9 V) lub 11 A (6 V), działają w określonych kontekstach przemysłowych i stosują różne systemy kodowania wykraczające poza konwencjonalne formaty.Systemy te są dostrajane w oparciu o możliwości wytwarzania napięcia i kryteria optymalizacji przestrzennej, odzwierciedlając zróżnicowane potrzeby konsumentów.

Takie wyspecjalizowane kodowanie zapewnia przejrzystość profesjonalistom z branży, pomagając im podejmować świadome decyzje operacyjne podczas konserwacji lub aktualizacji urządzeń.Unikanie niedopasowań staje się bardziej wykonalne, gdy kody łączą precyzję techniczną z praktycznymi spostrzeżeniami, aby zaspokoić różnorodne wymagania funkcjonalne.

Perspektywy wykorzystania i rozwoju

Powszechne zastosowanie baterii guzikowych w nowoczesnych urządzeniach podkreśla ich rolę w różnych gałęziach przemysłu.Jednak ciągłe innowacje w ich projektowaniu i zastosowaniu ujawniły nieoczekiwane, ale bardzo skuteczne zastosowania.

Na przykład specjaliści techniczni w coraz większym stopniu włączają te kompaktowe baterie do zaawansowanych dziedzin, takich jak urządzenia medyczne lub eksperymentalne rozwiązania w zakresie energii odnawialnej.Uwzględniono limity pojemności i dystrybucji energii, aby ulepszyć konstrukcję baterii guzikowych i dopasować je do potrzeb nowych technologii.

Takie odkrywcze badania pokazują szeroki wachlarz możliwości, jakie oferują baterie guzikowe, wspierając przełomy zarówno w obszarach tradycyjnych, jak i niekonwencjonalnych.

Charakterystyka różnych typów baterii guzikowych

Baterie guzikowe dzięki swoim unikalnym składom chemicznym i celowej konstrukcji spełniają zasadniczą rolę w różnych nowoczesnych urządzeniach.Analiza ich różnorodnych właściwości ujawnia ich praktyczne zastosowania, ograniczenia wydajności i postęp technologiczny.

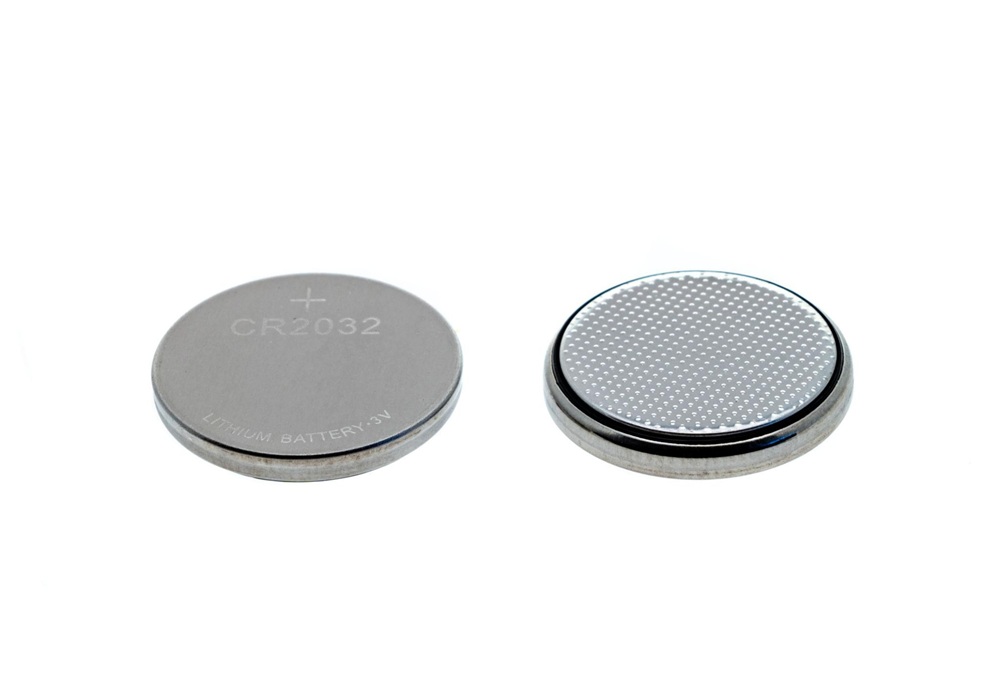

Bateria litowa

• Akumulatory te obejmują takie typy, jak litowo-manganowy (seria CR), litowo-węglowo-fluorkowy (seria B) i akumulatory (seria ML), które stale osiągają napięcie nominalne 3 V.

• Zaprojektowana z myślą o kompaktowości, przykładem jest bateria CR2032 o średnicy 20 mm i grubości 3,2 mm, idealna do integracji z trackerami fitness lub pilotami zdalnego sterowania, gdzie liczy się dokładność wymiarowa.

• Innowacje w projektowaniu środowiskowym i ulepszone systemy termiczne sprawiają, że są one coraz bardziej odpowiednie dla wrażliwej elektroniki, oferując niezawodność i zrównoważony rozwój.

Równoważąc wysoką gęstość energii z niską wydajnością, baterie litowe zaspokajają potrzeby urządzeń zaprojektowanych z myślą o zwinności i długoterminowej funkcjonalności.

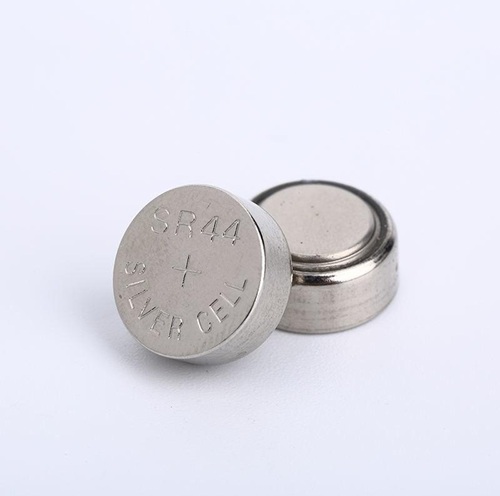

Bateria z tlenkiem srebra

• Zbudowane z katody z tlenku srebra, anody cynkowej i elektrolitu w postaci wodorotlenku potasu lub sodu, baterie te doskonale nadają się do noszenia na ciele, takich jak zegarki i gadżety medyczne.

• Warianty mają grubość (2,1 mm do 5,4 mm) i średnicę (6,8 mm do 11,6 mm), zapewniając szerokie możliwości dostosowania do skomplikowanych konstrukcji mechanicznych.

• Ich jednolite szybkości rozładowania zapewniają niezmienny przepływ energii, wzmacniając sprzęt, w którym czas i precyzja pozostają bezkompromisowe.

Baterie tlenkowo-srebrowe umożliwiają bezproblemową pracę w urządzeniach wymagających skrupulatnej dokładności przez dłuższy czas.

Bateria z nadtlenkiem srebra

• Wykorzystując katody z nadtlenkiem srebra, akumulatory te zapewniają stały prąd dla zaawansowanych aparatów słuchowych i specjalnych czujników, spełniając unikalne potrzeby operacyjne.

• Chociaż ich konstrukcja odzwierciedla akumulatory z tlenkiem srebra, bieżące inicjatywy produkcyjne skupiają się na obniżaniu kosztów i udoskonalaniu mechanizmów bezpieczeństwa.

Baterie z nadtlenkiem srebra odpowiadają na wysokie wymagania energetyczne, zwiększając wydajność w wyspecjalizowanych dziedzinach.

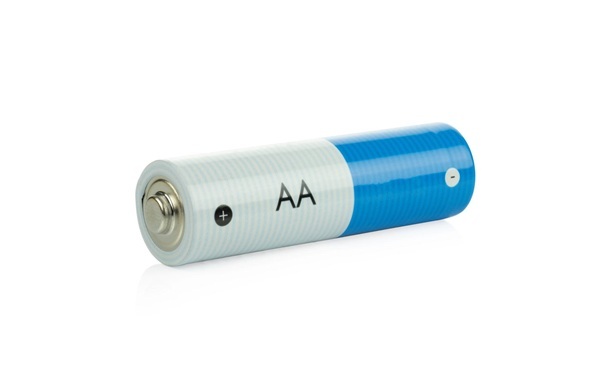

Bateria alkaliczna manganowa

• Wykorzystując dwutlenek manganu (elektroda dodatnia), cynk (elektroda ujemna) i wodorotlenek potasu jako elektrolit, akumulatory te działają przy napięciu nominalnym 1,5 V.

• Ze względu na przystępną cenę i możliwość pracy w zimnym środowisku nadają się do stosowania w kalkulatorach lub podręcznych zabawkach, chociaż ograniczona gęstość energii ogranicza zastosowania energochłonne.

Niedrogie, ale praktyczne baterie alkaliczno-manganowe spełniają krótkotrwałe potrzeby codziennej technologii, zapewniając niezachwianą niezawodność.

Bateria rtęciowa

• Kiedyś popularne w niszowych urządzeniach, takich jak światłomierze, baterie rtęciowe działają przy napięciu 1,35 V i zapewniają stabilną szybkość rozładowania w ekstremalnych warunkach przechowywania.

• Pomimo swojej dawnej użyteczności, toksyczność rtęci doprowadziła do powszechnego zaprzestania jej stosowania, co pobudziło innowacje, które naśladują stabilność energetyczną rtęci bez ryzyka ekologicznego.

Baterie rtęciowe, choć cenione w przeszłości, obecnie stymulują poszukiwania bezpieczniejszych alternatyw zapewniających solidną efektywność energetyczną.

Bateria litowo-jonowa

• Akumulatory litowo-jonowe, zwykle charakteryzujące się napięciem nominalnym 3,7 V i napięciem ładowania do 4,2 V, dominują w urządzeniach kompaktowych, takich jak bezprzewodowe słuchawki douszne i przenośne monitory.

• Wysiłki badawcze mają na celu wydłużenie trwałości cykli i precyzji ładowania, wzmacniając ich zdolność dostosowywania do różnorodnych wymagań w zakresie magazynowania energii.

Baterie litowo-jonowe są świadectwem postępu w powtarzalnych cyklach energetycznych, łącząc pojemność z kompatybilnością urządzeń.

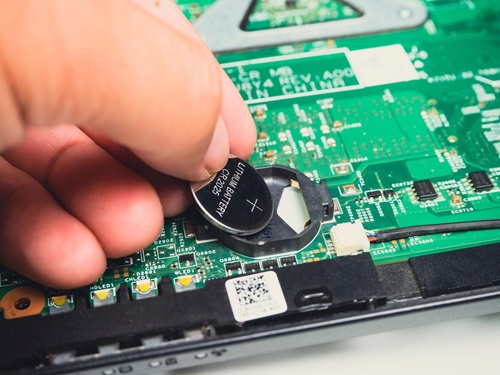

Bateria litowa z dwutlenkiem manganu

• Baterie te, przystosowane do jednorazowego użytku, osiągają stały prąd o napięciu 3 V w temperaturach od -20°C do +60°C, co odpowiada płytom głównym CMOS, słownikom elektronicznym i systemom tworzenia kopii zapasowych pamięci.

• Udoskonalenia kładą nacisk na ciągłość w trudnych warunkach, zapewniając funkcjonalność w sytuacjach awaryjnych lub w ekstremalnych klimatach.

Baterie litowo-manganowe gwarantują niezawodne działanie tam, gdzie niezawodność nie podlega negocjacjom.

Dodatkowa bateria litowa

• Baterie te, klasyfikowane również jako „LIR”, działają przy napięciu 3,7 V i nadają się do zastosowań wymagających częstych cykli ładowania, takich jak przenośne urządzenia monitorujące stan zdrowia lub lekkie czujniki.

• Poprawa wytrzymałości cykli i skuteczności ładowania zwiększa ich znaczenie w dziedzinach zaawansowanych technologicznie.

Wtórne baterie litowe łączą możliwość ponownego ładowania z kompaktową konstrukcją, obsługując urządzenia energooszczędne.

Bateria młotkowa

• Dzięki katodom z dwutlenku manganu lub dwusiarczku żelaza i anodom litowym akumulatory młotkowe charakteryzują się trwałością przechowywania i gęstością energii (warianty takie jak Li/MnO i Li(CF)n charakteryzują się napięciami nominalnymi odpowiednio 2,8 V i 3 V).

• Innowacje traktują priorytetowo minimalizację współczynnika samorozładowania i poprawę przewodności wewnętrznej w celu obsługi systemów o wysokich wymaganiach.

Akumulatory młotkowe torują drogę niezawodnym rozwiązaniom, zaspokajającym wydłużone terminy operacyjne i rygorystyczne potrzeby w zakresie przechowywania.

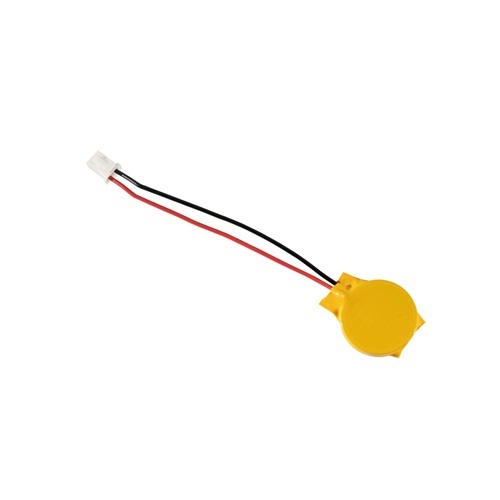

Bateria z pinami lutowniczymi

• Zaprojektowane do bezpośredniego wspawania w płytki drukowane, akumulatory z pinami lutowniczymi są wyposażone w niklowane stalowe paski zapewniające trwałość, co wymaga starannej integracji przez profesjonalistów.

• Badania nad uproszczonymi technikami instalacji mają na celu zwiększenie użyteczności tych baterii w złożonych urządzeniach medycznych i cyfrowych.

Baterie z pinami lutowniczymi stanowią przykład ukierunkowanej inżynierii, zwiększającej możliwości precyzyjnych narzędzi w wyspecjalizowanych gałęziach przemysłu.

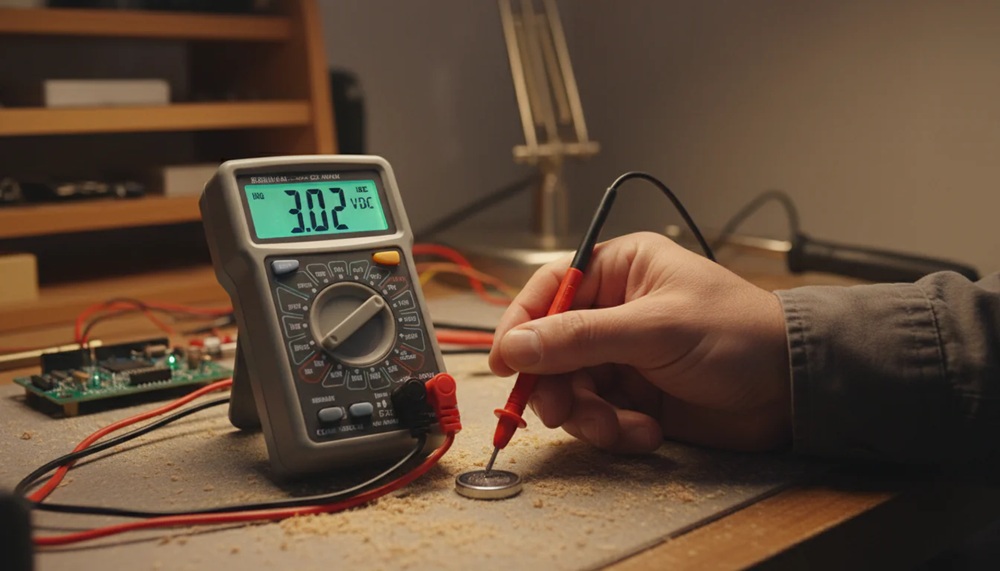

Testowanie wydajności baterii przycisku za pomocą multimetru

Testowanie baterii pastylkowej za pomocą multimetru oferuje praktyczne podejście do zrozumienia jej bieżącego stanu i zdolności operacyjnej.Wykonując uporządkowane kroki, można uzyskać precyzyjną ocenę i uzyskać wgląd w zachowanie baterii.

Przygotuj multimetr do pomiaru

Bezpieczne połączenia

Włóż czerwony i czarny przewód testowy multimetru do wyznaczonych portów wejściowych, zapewniając prawidłowe ustawienie i bezpieczne podłączenie.Luźne połączenia mogą prowadzić do niedokładnych odczytów lub przerywanych sygnałów.

Ustaw na tryb napięcia

Włącz multimetr i wybierz tryb pomiaru napięcia.Poszukaj wskaźników, takich jak „V” dla napięcia lub symboli określających tryb prądu stałego.Upewnij się, że ustawienia są odpowiednio dostosowane do zamierzonych warunków testowych, ponieważ błędy ustawień mogą powodować mylące wyniki lub potencjalne uszkodzenie urządzenia.

Umieść sondy multimetru na akumulatorze

Zidentyfikuj polaryzację baterii

Zlokalizuj zaciski akumulatora, zaznaczając ich polaryzację: „+” dla dodatniego i „-” dla ujemnego.Ostrożnie umieść czerwoną sondę multimetru na „+”, a czarną sondę na „-”.Właściwe ustawienie sondy minimalizuje błędy i pozwala uniknąć niezamierzonych zwarć.

Zapewnij dokładne rozmieszczenie

Nakładaj sondy z zamierzoną precyzją, aby zmniejszyć hałas lub przerwy w czytaniu.Zarówno technika, jak i skupienie, a nie pośpiech, sprzyjają niezawodności w procesie testowania.

Przeczytaj i oceń napięcie akumulatora

Porównaj zmierzone napięcie z wartościami standardowymi

Obserwuj wyświetlane napięcie, stosując napięcie znamionowe akumulatora jako punkt odniesienia.Na przykład odpowiedni odczyt w przypadku akumulatorów zbliżający się do 1,2 V, sygnalizujący gotowość do pracy.Odchylenia, takie jak odczyty 0 V lub wartości znacznie poniżej napięcia nominalnego, sugerują, że akumulator może być wyczerpany lub uszkodzony.

Podczas pomiaru należy zwrócić uwagę na stabilność napięcia

Podczas odczytów należy zwrócić uwagę na subtelne zmiany lub wahania napięcia.Mogą one wskazywać na głębsze zużycie wewnętrzne lub nieprawidłowości w działaniu.

Warunki zewnętrzne odgrywają bezpośrednią rolę w działaniu baterii.W szczególności temperatura może mieć wpływ na wydajność i ogólne zachowanie.Wysokie temperatury przyspieszają reakcje chemiczne wewnątrz akumulatora, co z czasem może prowadzić do szybszej degradacji.Z drugiej strony bardzo niskie temperatury mogą tymczasowo zmniejszyć pojemność i wydajność.Efekt ten jest zwykle odwracalny, gdy akumulator powróci do normalnych warunków temperaturowych.

Żywotność akumulatorów guzikowych jest ściśle powiązana ze sposobem ich użytkowania.Częste cykle głębokiego rozładowania mogą stopniowo zmniejszać ich pojemność i wydajność.Przyjęcie ostrożnych nawyków użytkowania, takich jak unikanie całkowitego wyczerpania, jeśli to możliwe, pomaga utrzymać długoterminową wydajność i wydłuża żywotność baterii.

Podstawowe narzędzia testujące, takie jak multimetr, mogą zapewnić szybką kontrolę poziomów napięcia, dając ogólny pogląd na stan naładowania akumulatora.Metoda ta nie oddaje jednak w pełni zachowania akumulatora w rzeczywistych warunkach pracy.Testowanie obciążenia, podczas którego akumulator jest testowany pod kontrolowaną rezystancją, daje wyraźniejszy obraz zachowania napięcia i ogólnej wydajności w czasie rzeczywistym.Takie podejście pomaga określić, jak dobrze akumulator może utrzymać energię podczas pracy.

Obserwacja akumulatora w symulowanych warunkach pracy pozwala na głębsze zrozumienie jego pracy.Analizując zmiany napięcia podczas użytkowania, łatwiej jest zidentyfikować wzorce wyładowań i przewidzieć niezawodność.Metoda ta umożliwia podejmowanie bardziej świadomych decyzji przy ocenie jakości baterii i przydatności dla określonych urządzeń.

Ocena baterii guzikowej wykracza poza proste rozwiązywanie problemów.Wymaga to zrozumienia, jak bateria zachowuje się na przestrzeni czasu i na ile będzie niezawodna w rzeczywistym użytkowaniu.Dokładne i spójne testy dostarczają przydatnych informacji na temat wydajności i oczekiwanej żywotności.

Systematyczna ocena pomaga również zapewnić lepszą kompatybilność z urządzeniami i efektywniejsze wykorzystanie zasobów.Dzięki lepszemu zrozumieniu zachowania baterii łatwiej będzie wybrać odpowiedni akumulator do każdego zastosowania i uniknąć niepotrzebnych wymian.

Konsekwencje połknięcia baterii guzikowej

Poważne ryzyko dla zdrowia spowodowane połknięciem baterii guzikowych

Baterie guzikowe litowe mogą powodować poważne i potencjalnie zagrażające życiu komplikacje zdrowotne, zwłaszcza u małych dzieci.Po połknięciu i utknięciu w gardle ich interakcja ze śliną inicjuje szkodliwy proces elektrochemiczny w ciągu zaledwie dwóch godzin.W wyniku tej reakcji powstają jony wodorotlenkowe, co powoduje obrażenia korozyjne, w tym oparzenia tkanki przełyku.Objawy takie jak ślinienie się, trudności w połykaniu, kaszel, dyskomfort w klatce piersiowej lub intensywny ból fizyczny mogą szybko się ujawnić.Jeśli interwencja zostanie opóźniona, uszkodzenie może przerodzić się w perforację przełyku, powstanie przetok lub inne śmiertelne powikłania.W przypadku podejrzenia połknięcia niezbędna jest natychmiastowa ocena lekarska i leczenie.

Chemia leżąca u podstaw uszkodzeń tkanek

Interakcja pomiędzy baterią guzikową a śliną inicjuje wysoce reaktywny proces elektrochemiczny.W wyniku tej reakcji powstają jony wodorotlenkowe, co prowadzi do miejscowych oparzeń alkalicznych i szybkiego zniszczenia tkanek.Te oparzenia chemiczne dotyczą przede wszystkim powierzchni błon śluzowych i wykazują wysoce reaktywne właściwości baterii guzikowych.W takich przypadkach szybka interwencja medyczna staje się kluczowa, aby zatrzymać szkody i zapobiec kaskadowym skutkom zdrowotnym, zapewniając większe szanse na powrót do zdrowia i ograniczając długoterminowe konsekwencje.

Środki zapobiegawcze mające na celu zmniejszenie narażenia

Strategie proaktywne odgrywają kluczową rolę w ograniczaniu dostępu do baterii guzikowych.Bezpieczne przechowywanie w trudno dostępnych schowkach i stosowanie opakowań zabezpieczonych przed dziećmi to praktyczne środki ostrożności, które mogą zminimalizować ryzyko przypadkowego połknięcia.Edukowanie dzieci na temat zagrożeń związanych z umieszczaniem małych przedmiotów w pobliżu ust zwiększa ich świadomość.Ponadto opiekunowie mogą rutynowo sprawdzać przedmioty gospodarstwa domowego, takie jak piloty, zabawki i breloczki do kluczy, aby sprawdzić, czy baterie są prawidłowo zamknięte i niedostępne.Praktyki te, wkomponowane w codzienną rutynę, znacznie zmniejszają prawdopodobieństwo wystąpienia nieprzewidzianych zagrożeń.

Interwencje medyczne i wyniki powrotu do zdrowia

Procedury medyczne mające na celu zapobieganie połknięciu baterii guzikowych często skupiają się na usunięciu endoskopowym, zwłaszcza gdy baterie utkną w przełyku.Czas leczenia jest bezpośrednio powiązany z wynikami powrotu do zdrowia;szybkie działanie zmniejsza ciężkość urazów i długotrwałe skutki.W cięższych przypadkach regeneracja tkanek po uszkodzeniu może wymagać powolnego i ostrożnego podejścia medycznego.Rozpoznanie wczesnych objawów ostrzegawczych, takich jak ślinienie się i widoczny dyskomfort w gardle, jest ważne dla przyspieszenia diagnozy i umożliwienia skutecznego leczenia.

Świadomość społeczna i reakcje regulacyjne

Szersze konsekwencje spożycia baterii guzikowych obejmują znaczny stres emocjonalny, fizyczny i finansowy dla dotkniętych rodzin.Zwiększanie wiedzy społeczeństwa poprzez kampanie informacyjne może zwiększyć świadomość obywateli na temat tych zagrożeń.Dodatkowo wysiłki regulacyjne mające na celu poprawę bezpieczeństwa produktów, takie jak plombowanie baterii w urządzeniach i doskonalenie standardów pakowania, zapewniają większą ochronę konsumentów.Równoległe badania nad produkcją bezpieczniejszych, mniej reaktywnych materiałów do akumulatorów ukazują długoterminowe zaangażowanie w ograniczanie zagrożeń przy jednoczesnym zachowaniu użyteczności najnowocześniejszej technologii.

Środki bezpieczeństwa stosowane na co dzień pomagają zmniejszyć ryzyko związane z bateriami guzikowymi oraz wspierają bezpieczeństwo osobiste i rodzinne.Regularne sprawdzanie, czy baterie nie są poluzowane oraz proste zasady bezpieczeństwa pomagają zapobiegać wypadkom.Wspólna odpowiedzialność w zakresie projektowania, edukacji i użytkowania zapewnia bezpieczniejsze warunki i zmniejsza ryzyko.

Wniosek

Baterie guzikowe pozostają niezbędne w nowoczesnej elektronice ze względu na ich niewielkie rozmiary, stabilną moc wyjściową i szeroką kompatybilność z różnymi urządzeniami.Zrozumienie ich typów, zachowania w zakresie wydajności i prawidłowego użytkowania pomaga poprawić niezawodność i wydłużyć żywotność urządzenia.Jednocześnie ważne są właściwe testy i bezpieczne postępowanie, zwłaszcza biorąc pod uwagę poważne ryzyko związane z niewłaściwym użyciem lub przypadkowym połknięciem.Łącząc staranny dobór, właściwą konserwację i świadomość bezpieczeństwa, zapewnia wydajne działanie, jednocześnie zmniejszając potencjalne zagrożenia w codziennych zastosowaniach.

Często zadawane pytania [FAQ]

1. Jak mogę sprawdzić, czy bateria guzikowa jest nadal naładowana?

Baterię guzikową można sprawdzić za pomocą multimetru ustawionego na napięcie stałe.Umieść czerwoną sondę po stronie dodatniej, a czarną sondę po stronie ujemnej, a następnie porównaj odczyt z napięciem znamionowym akumulatora.Jeśli wartość jest znacznie niższa, akumulator jest słaby.Pomocne może być również przetestowanie go po podłączeniu do urządzenia, ponieważ niektóre akumulatory wykazują normalne napięcie, ale nie działają podczas rzeczywistego użytkowania.

2. Jakie są zagrożenia dla środowiska wynikające z niewłaściwej utylizacji baterii guzikowych?

Niewłaściwa utylizacja baterii guzikowych może zaszkodzić środowisku, ponieważ zawierają one substancje chemiczne, takie jak lit i metale ciężkie.Wyrzucone do zwykłych śmieci mogą wyciekać i zanieczyszczać glebę i wodę.Z biegiem czasu substancje te mogą wpływać na rośliny, zwierzęta, a nawet ludzi.Właściwy recykling pomaga zapobiegać zanieczyszczeniom i umożliwia bezpieczne obchodzenie się z tymi materiałami.

3. Jak rozpoznać pozytywne i negatywne strony baterii pastylkowej?

Dodatnią stroną baterii guzikowej jest płaska powierzchnia, zwykle oznaczona znakiem plus i tekstem.Strona ujemna ma lekko podniesioną krawędź lub krawędź.Określenie właściwych stron jest ważne, aby zapewnić prawidłowe zainstalowanie baterii i uniknąć uszkodzenia urządzenia.
