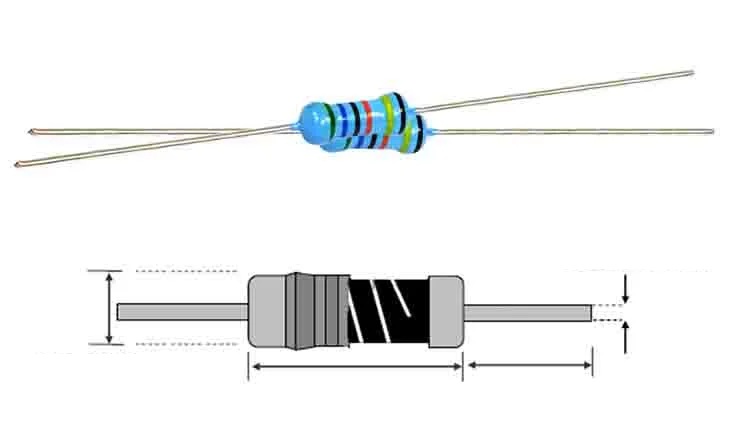

Wybór odpowiedniego rezystora końcowego magistrali CAN: 120 Ω i 0,25 W wyjaśniono

Rezystory terminujące są niezbędne w systemach magistrali CAN, ponieważ pomagają utrzymać stabilną i dokładną komunikację pomiędzy podłączonymi urządzeniami.W tym artykule wyjaśniono, w jaki sposób redukują szumy, zapobiegają odbiciom sygnału i poprawiają odzysk sygnału w sieci.Omówiono także, dlaczego rezystory 120 Ω są używane jako wartość standardowa do zakończenia magistrali CAN i jak odpowiednie wartości mocy znamionowej, takie jak 0,25 W i 0,5 W, wpływają na bezpieczeństwo, wydajność cieplną i długoterminową niezawodność.Wszystkie te tematy pokazują, jak prawidłowy dobór rezystorów zapewnia niezawodne działanie magistrali CAN w rzeczywistych warunkach.

Katalog

Rola rezystorów terminujących

Rezystory terminujące są ważne w systemach magistrali CAN, ponieważ pomagają utrzymać stabilną i niezawodną komunikację.Redukują szumy, zapobiegają odbiciom sygnału i wspierają płynny przepływ danych pomiędzy urządzeniami.Rezystory te są umieszczone na obu końcach magistrali, aby zapewnić prawidłowe zachowanie sygnału w sieci.

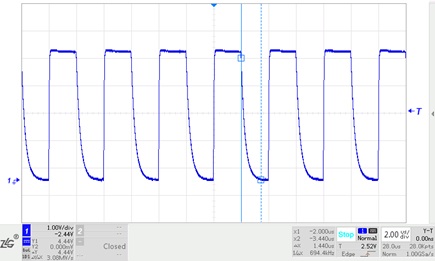

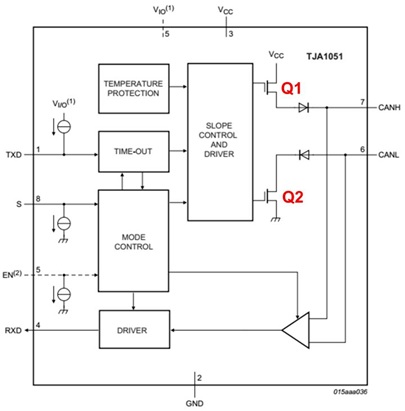

Magistrala CAN pracuje w dwóch stanach, dominującym i recesywnym, bazując na różnicach napięć.Kiedy system znajduje się w stanie recesywnym, staje się bardziej wrażliwy na szum zewnętrzny.Małe zakłócenia elektryczne mogą powodować nieprawidłowe sygnały.Rezystor umieszczony pomiędzy CANH i CANL pomaga absorbować ten szum i utrzymuje sygnał w czystości.Wartości rezystorów dobiera się tak, aby ograniczyć zakłócenia i uniknąć dodatkowych strat mocy.

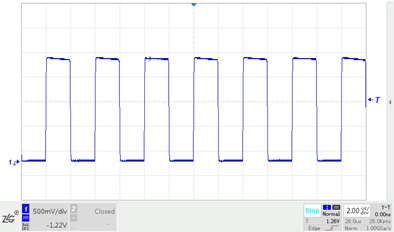

Podczas komunikacji w systemie może gromadzić się energia.Bez rezystorów ta zmagazynowana energia spowalnia powrót do stanu normalnego.Rezystory terminujące pomagają szybko uwolnić tę energię, poprawiając czas reakcji.Testy wykazały, że dodanie odpowiedniej rezystancji zmniejsza opóźnienia i poprawia wydajność systemu, szczególnie w szybkich lub obciążonych sieciach.

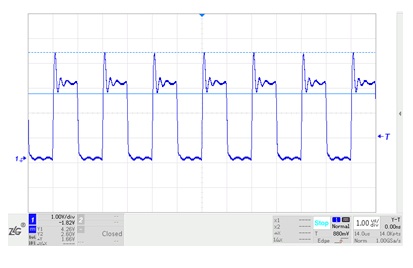

Odbicia sygnału mogą również wystąpić z powodu niedopasowanej impedancji lub problemów z kablami.Odbicia te zniekształcają sygnały i wpływają na dokładność danych.Rezystory terminujące dopasowują się do impedancji kabla i pochłaniają nadmiar energii, pomagając zachować wyraźną komunikację.Jest to ważne w złożonych systemach, takich jak pojazdy i maszyny przemysłowe.

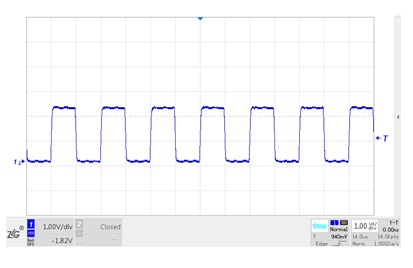

Niezawodność działania zależy również od prawidłowego doboru i montażu komponentów.Rezystory muszą wytrzymać wymagany poziom mocy, szczególnie w trudnych warunkach.Aby uniknąć awarii, konieczne jest prawidłowe umiejscowienie i bezpieczne połączenia.Przestrzeganie norm takich jak ISO 11898 zapewnia kompatybilność i łatwiejszą konserwację systemu.

Możliwe awarie są uwzględniane w rzeczywistych zastosowaniach i dodawane są rozwiązania tworzenia kopii zapasowych w celu poprawy niezawodności.Ogólnie rzecz biorąc, rezystory terminujące zapewniają równowagę pomiędzy prostotą, wydajnością i stabilnością w konstrukcji magistrali CAN.Rzeczywiste użytkowanie często wymaga dostosowania w zależności od warunków, co pomaga poprawić wydajność w różnych środowiskach.

Powody, dla których warto wybrać rezystory 120 Ω

Impedancja reprezentuje połączony efekt rezystancji i reaktancji (w tym elementów pojemnościowych i indukcyjnych), ilustrując, w jaki sposób obwody stawiają opór przepływowi prądów przemiennych.Ta właściwość integruje dynamiczne i statyczne zachowania elektryczne i jest niezbędna do analizy odpowiedzi obwodów na zmienne częstotliwości sygnału.W zastosowaniach wymagających szybkiej komunikacji, takich jak magistrale sieci kontrolera (CAN), wyrównanie impedancji staje się niezbędne dla zachowania przejrzystości sygnału.Osiągnięcie tego wymaga starannego dopasowania impedancji, co znacząco minimalizuje zniekształcenia sygnału i zapewnia spójną pracę systemu.

Aby skutecznie zmierzyć impedancję charakterystyczną kabli magistrali CAN, należy podłączyć kabel do generatora fali prostokątnej i dostroić wartość rezystancji zewnętrznej, aż do zmniejszenia widocznych anomalii, takich jak dzwonienie przebiegu.Praktyczne eksperymenty pokazują, że skrętka samochodowa ma na ogół impedancję bliską 120 Ω, wartość określoną w normach ISO 11898-2.Metoda ta uwzględnia takie czynniki, jak typy złączy, właściwości dielektryczne i geometria kabla, które wpływają na wyniki pomiarów wykraczające poza modele teoretyczne.

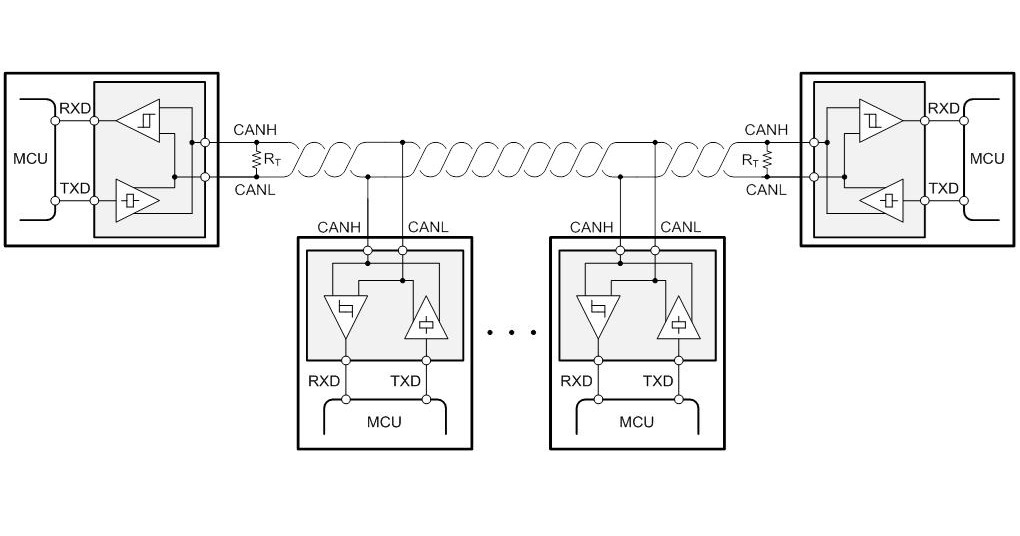

Zastosowanie rezystorów 120 Ω jest dostosowane do impedancji charakterystycznej występującej w skrętkach stanowiących integralną część architektury magistrali CAN.Ta wartość rezystora ułatwia płynne przejścia sygnału pomiędzy węzłami komunikacyjnymi, minimalizując zniekształcenia odbiciowe i tłumienie sygnału.Standaryzacja tych rezystorów wynika z szeroko zakrojonych badań i prób zastosowań, podkreślających zarówno ich niezawodność funkcjonalną, jak i przydatność do szerokiego zastosowania w motoryzacji i przemyśle.Konstrukcja i zastosowanie tych rezystorów przyczynia się również do zmniejszenia szumu elektromagnetycznego i utrzymania niezawodnej wymiany danych w złożonych sieciach.

Aby znaleźć niedopasowanie impedancji, stosuje się iteracyjne projektowanie, testowanie i diagnostykę.Te kroki pomagają wykryć błędy i usprawnić ścieżki komunikacji.Rezystory końcowe są sprawdzane podczas konserwacji, a połączenia kablowe są sprawdzane pod kątem spełnienia wymagań 120 Ω.Działania te odzwierciedlają zbiorowe poleganie na standardowych praktykach, wspierane przez powszechną, pomyślną integrację w różnych kontekstach przemysłowych.Ciągła powszechność rezystorów 120 Ω jest przykładem gromadzonych przez dziesięciolecia wiedzy i wspólnych doświadczeń w różnych sektorach inżynieryjnych.

Zasada dopasowywania impedancji wykracza poza samochodowe systemy CAN i uwzględnia podstawowe praktyki w szerszych technologiach szybkiej komunikacji.Niewielkie braki równowagi w impedancji mogą powodować szum, zniekształcać synchronizację sygnału danych lub osłabiać synchronizację.Na przykład ustrukturyzowane praktyki zakorzenione w projektach obwodów Ethernet lub częstotliwości radiowej pokazują, w jaki sposób utrzymanie jednorodności impedancji zapewnia trwałą łączność i stałą wierność danych.Wnioski wyciągnięte z tych dziedzin poszerzają wiedzę inżynierską na temat niezawodnej wydajności możliwej dzięki znormalizowanym praktykom, takim jak dopasowanie impedancji 120 Ω.

Przyjęcie 120 Ω dla systemów magistrali CAN ilustruje połączenie modeli inżynieryjnych i empirycznych wysiłków na rzecz udoskonalenia.Chociaż wytyczne oferują wstępne ramy oparte na matematycznej dokładności, iteracyjne testy praktyczne i próby przemysłowe udoskonalają te zasady, aby zagwarantować skuteczność operacyjną w świecie rzeczywistym.Takie zrównoważone metodologie inżynieryjne kładą nacisk na wzajemne oddziaływanie obliczonego przewidywania i adaptacyjnego wykonania, dynamiki kluczowej dla wspierania innowacyjnych i zrównoważonych rozwiązań w zastosowaniach praktycznych.

Korzyści z wyboru rezystorów 0,25 W

• Bezpiecznie radzi sobie z awariami: Rezystor 0,25 W radzi sobie z sytuacjami zwarciowymi, takimi jak zwarcie do wyższego napięcia.Może bezpiecznie i bezawaryjnie zarządzać wytwarzanym ciepłem.
• Obsługuje stabilne rozpraszanie mocy: Może obsłużyć około 0,3 W podczas krótkotrwałych usterek.Pomaga to utrzymać stabilną pracę i zapobiega nagłemu uszkodzeniu systemu.
• Dobra równowaga wielkości i siły: Rezystor 0,25 W zapewnia wystarczającą moc przy zachowaniu niewielkich rozmiarów.Dzięki temu nadaje się do stosowania w ciasnych przestrzeniach, takich jak obwody samochodowe.
• Poprawia niezawodność termiczną: Zmniejsza ryzyko przegrzania.Pomaga to wydłużyć żywotność komponentów i utrzymuje stałą wydajność w czasie.
• Ekonomiczne rozwiązanie: Zapewnia wystarczającą ochronę bez zwiększania kosztów.Dzięki temu jest to praktyczne w przypadku większości standardowych projektów magistrali CAN.
• Odporny na wahania temperatury: Może wytrzymać zmiany temperatury w rzeczywistych warunkach.Pomaga to utrzymać stabilną wydajność w środowiskach motoryzacyjnych i przemysłowych.

Korzyści z wyższej mocy znamionowej (opcja 0,5 W)

• Dodatkowy margines bezpieczeństwa: Rezystor 0,5 W może obsłużyć większą moc, zapewniając dodatkową ochronę w przypadku nieoczekiwanych skoków napięcia lub dłuższych usterek.
• Większa niezawodność długoterminowa: Rezystory o wyższej wartości znamionowej wytrzymują dłużej pod obciążeniem.Jest to przydatne w systemach pracujących w sposób ciągły lub pracujących w trudnych warunkach.
• Lepsze w trudnych warunkach: Działa bardziej niezawodnie w wysokich temperaturach lub niestabilnych warunkach, zmniejszając ryzyko awarii.

Praktyczne zalety projektu:

• Dopasowuje się do rzeczywistych warunków: Chociaż teoretycznie 0,25 W jest często wystarczające, w rzeczywistych systemach mogą występować większe obciążenia.Wybór właściwej oceny poprawia niezawodność.
• Dostosowuje się do nieoczekiwanych zmian: Projektowanie z pewnym marginesem pozwala systemowi poradzić sobie z nagłymi zmianami, takimi jak skoki napięcia lub gromadzenie się ciepła.
• Poprawia ogólną trwałość systemu: Właściwy dobór rezystora pomaga zapewnić długoterminową stabilną pracę i zmniejsza problemy z konserwacją.

Wniosek

Rezystory terminujące odgrywają kluczową rolę w utrzymaniu stabilności, przejrzystości i niezawodności komunikacji magistrali CAN.Ich zdolność do dopasowywania impedancji kabla, redukcji odbić i poprawy odzyskiwania sygnału sprawia, że ​​są one niezbędne do prawidłowego działania sieci.W artykule pokazano również, że typowa wartość 120 Ω opiera się na praktycznym dopasowaniu impedancji, podczas gdy odpowiednia moc znamionowa pomaga rezystorowi wytrzymać ciepło, awarie i zmieniające się warunki pracy.Wybór odpowiedniego rezystora końcowego zwiększa trwałość systemu, zapewnia bezpieczniejszą pracę i pomaga w utrzymaniu spójnej komunikacji w zastosowaniach motoryzacyjnych i przemysłowych.

Często zadawane pytania [FAQ]

1. Co oznacza „magistrala CAN”?

Magistrala CAN oznacza magistralę Controller Area Network.Jest to system komunikacji, który pozwala urządzeniom elektronicznym, zwłaszcza znajdującym się w pojazdach, na niezawodną wymianę danych.Łączy komponenty, takie jak czujniki, sterowniki i ECU, dzięki czemu mogą płynnie współpracować.

2. Czy magistrala CAN jest w trybie pełnego dupleksu czy półdupleksu?Czy może jednocześnie wysyłać i odbierać dane?

Magistrala CAN jest półdupleksowa.Może wysyłać lub odbierać dane w tym samym czasie, a nie oba jednocześnie.Wykorzystuje system oparty na priorytetach do zarządzania wieloma urządzeniami i unikania kolizji danych.

3. Jak podłączona jest magistrala CAN?

Magistrala CAN jest połączona poprzez linie zasilające, uziemiające i komunikacyjne.System jest podłączony do stałego źródła zasilania, stabilnego uziemienia i dodatkowego okablowania, które aktywuje się wraz z zapłonem.Prawidłowe połączenia są ważne dla utrzymania stabilnej i niezawodnej komunikacji.
