Zasada działania cewki z kolorowym pierścieniem, metody testowania i zastosowania obwodów

Cewki indukcyjne z kolorowym pierścieniem to małe, ale przydatne elementy, które pomagają obwodom elektronicznym zachować stabilność, zarządzać energią i redukować niepożądane szumy sygnału.W tym artykule wyjaśniono, w jaki sposób działają one poprzez indukcję elektromagnetyczną, w jaki sposób ich konstrukcja wspiera filtrowanie i magazynowanie energii oraz dlaczego są stosowane w zasilaczach, systemach komunikacyjnych i innych urządzeniach elektronicznych.Omówiono także znaczenie kodów kolorów cewek indukcyjnych oraz podstawowe metody stosowane do ich testowania, dając jasny obraz ich funkcji, wyboru i wartości praktycznej w projektowaniu obwodów.

Katalog

Zrozumienie podstawowej funkcjonalności cewki z kolorowym pierścieniem

Cewka z kolorowym pierścieniem to kompaktowy element elektroniczny zaprojektowany do magazynowania energii i zapewniania stabilnej pracy obwodu.Jest powszechnie stosowany w systemach elektronicznych, gdzie ważny jest kontrolowany przepływ energii i jakość sygnału.Kolorowe paski na cewce wskazują jej wartość indukcyjności, co pozwala na szybką identyfikację podczas projektowania, konserwacji lub wymiany.

Główną funkcją cewki z kolorowym pierścieniem jest zarządzanie prądem i poprawa stabilności sygnału w obwodzie.Pomaga utrzymać stały przepływ energii, redukując nagłe wahania, które mogą mieć wpływ na wydajność.Z tego powodu odgrywa kluczową rolę w zapewnieniu niezawodnego działania zarówno w zastosowaniach elektronicznych małej, jak i dużej mocy.

Cewki pierścieniowe z kolorowymi pierścieniami są szeroko stosowane w obwodach filtrujących i kondycjonujących sygnał.W zastosowaniach filtrujących pomagają zredukować szumy elektryczne i usunąć niepożądane sygnały, co prowadzi do czystszych i dokładniejszych wyników.W obwodach rezonansowych pomagają w doborze określonych częstotliwości, co jest niezbędne w systemach komunikacyjnych i urządzeniach elektronicznych, które polegają na precyzyjnej kontroli sygnału.

Cewki te są również ważne w obwodach zasilających.Pomagają stabilizować poziomy napięcia i zapewniają spójne dostarczanie energii, szczególnie w systemach o zmiennym obciążeniu.Dzięki temu są przydatne w zastosowaniach takich jak przetwornice mocy, systemy akumulatorów i konfiguracje energii odnawialnej, takie jak systemy słoneczne i wiatrowe.

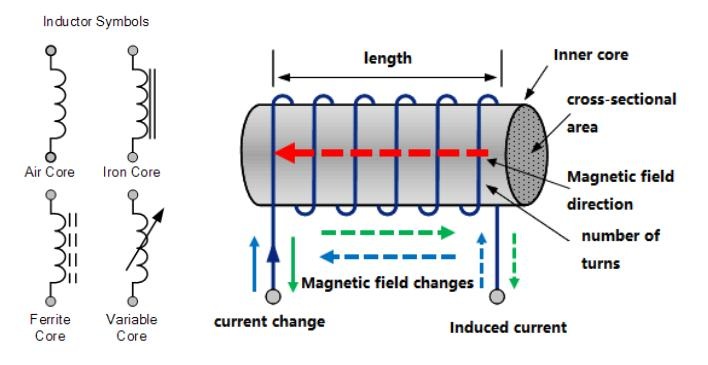

Jak działa cewka z kolorowym pierścieniem?

Cewka z kolorowym pierścieniem działa w oparciu o zasadę indukcji elektromagnetycznej.Kiedy prąd elektryczny przepływa przez cewkę, wytwarza wokół niej pole magnetyczne.Jeśli zmienia się prąd, zmienia się również pole magnetyczne.To zmieniające się pole magnetyczne generuje napięcie, które przeciwdziała zmianom prądu.Efekt ten nazywany jest indukcyjnością własną.

Z powodu takiego zachowania cewka jest odporna na nagłe wzrosty lub spadki prądu.Zamiast umożliwiać szybkie zmiany, spowalnia je, pomagając utrzymać bardziej stabilny przepływ energii w obwodzie.Właśnie dlatego cewki indukcyjne są ważne w obwodach wymagających płynnego i kontrolowanego prądu.

Wydajność cewki indukcyjnej zależy od jej konstrukcji fizycznej.Czynniki takie jak liczba zwojów cewki, materiał rdzenia i rozmiar cewki indukcyjnej wpływają na siłę pola magnetycznego i skuteczność jego reakcji na zmiany prądu.Rdzeń wykonany z materiałów takich jak ferryt lub żelazo zwiększa indukcyjność, podczas gdy konstrukcje z rdzeniem powietrznym lepiej nadają się do sygnałów o wysokiej częstotliwości.

Wewnątrz cewki z kolorowym pierścieniem izolowany drut miedziany jest ciasno nawinięty, tworząc cewkę.Taka struktura umożliwia efektywne wytwarzanie pola magnetycznego, zachowując jednocześnie zwartość komponentu.Kolorowe pierścienie na powierzchni nie wpływają na działanie, ale umożliwiają szybką identyfikację wartości indukcyjności.

W praktycznych obwodach ta zasada działania pozwala cewce kontrolować zachowanie prądu, redukować nagłe skoki i zapewniać stabilne warunki sygnału i zasilania.

Charakterystyka projektowa cewki z kolorowym pierścieniem

Cewka z kolorowym pierścieniem ma zwartą i praktyczną konstrukcję, która zapewnia niezawodne działanie w obwodach elektronicznych.Jego konstrukcja zazwyczaj obejmuje uzwojoną cewkę i rdzeń magnetyczny, tworząc stabilny element, który łatwo pasuje do różnych układów obwodów.Fizyczna konstrukcja pozwala mu radzić sobie z różnymi warunkami elektrycznymi, zachowując spójne zachowanie w różnych zastosowaniach.

Jedną z kluczowych cech konstrukcyjnych jest system kodowania kolorami na zewnętrznej powierzchni.Te kolorowe pierścienie przedstawiają wartość indukcyjności i tolerancję, co ułatwia identyfikację elementu bez dodatkowych narzędzi pomiarowych.Ten ustandaryzowany system znakowania upraszcza montaż obwodów, zmniejsza liczbę błędów podczas instalacji i przyspiesza procesy konserwacji lub wymiany.

Cewka indukcyjna jest również pokryta ochronną warstwą izolacyjną.Powłoka ta zapewnia izolację elektryczną pomiędzy elementem a otaczającym go obwodem, pomagając zapobiegać zwarciom i niepożądanym zakłóceniom.Dodaje również ochronę mechaniczną, dzięki czemu cewka jest odporna na manipulację, narażenie na środowisko i długotrwałe użytkowanie.

Wybór materiału to kolejna ważna cecha projektu.Materiał rdzenia, taki jak ferryt lub sproszkowane żelazo, wybiera się w zależności od zamierzonego zastosowania.Różne materiały wpływają na czynniki wydajności, takie jak pasmo przenoszenia, wydajność i stabilność termiczna.Drut zastosowany w cewce jest również wybrany tak, aby zapewnić odpowiednią obsługę prądu i trwałość.

Rozmiar i kształt odgrywają znaczącą rolę w projektowaniu.Cewki pierścieniowe z kolorowym pierścieniem są dostępne w różnych rozmiarach, aby dopasować je do określonych wymagań obwodu.Mniejsze konstrukcje są stosowane w kompaktowych urządzeniach elektronicznych, podczas gdy większe mogą obsługiwać wyższy poziom mocy.Ta elastyczność pozwala inżynierom wybierać komponenty spełniające zarówno ograniczenia elektryczne, jak i fizyczne.

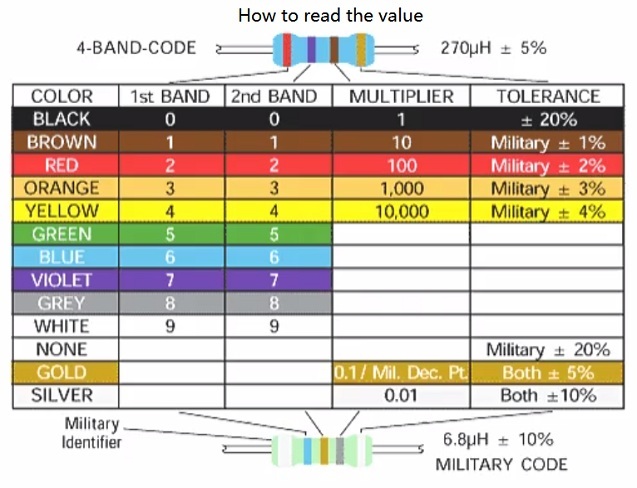

Dekodowanie i zrozumienie kodów kolorów cewki indukcyjnej

Kody kolorów cewek służą jako praktyczna metodologia mająca na celu umożliwienie skutecznej identyfikacji wartości indukcyjności.Kody te są zgodne ze znormalizowanymi konwencjami kolorów, mając na celu usprawnienie zarówno rozpoznawania komponentów, jak i montażu obwodów elektronicznych.Każdy kolorowy pasek lub pasek wytrawiony na powierzchni cewki indukcyjnej dostarcza szczegółowych informacji o jej właściwościach elektrycznych, ułatwiając właściwą integrację ze złożonymi systemami.

Podstawowe aspekty zakodowane w pasmach kolorów cewki indukcyjnej

System kolorowych pasków na cewce koduje różne parametry elektryczne, które wpływają na jej funkcjonalność w obwodach:

• Liczbowe wartości bazowe: Początkowe kolorowe paski reprezentują cyfry, które ustalają podstawową wartość indukcyjności.Każdy kolor odpowiada unikalnej cyfrze (np. brązowy = 1, czerwony = 2, pomarańczowy = 3).

• Współczynnik skalowania: Kolejne pasmo pełni funkcję mnożnika, skalując liczbę podstawową do odpowiedniego rzędu indukcyjnego.Na przykład kolor brązowy oznacza ×10, czerwony oznacza ×100, a pomarańczowy oznacza ×1000 (lub ×1K).

• Zakres dokładności: Pasmo tolerancji wskazuje dopuszczalne odchylenie od podanej wartości indukcyjności.Przykładami są złoto (±5%) i srebro (±10%).

Skuteczne przeanalizowanie i zastosowanie tych parametrów stanowi podstawę do interpretacji kodów kolorów cewki indukcyjnej, które mogą znacząco wpłynąć na niezawodność i wydajność obwodu.Przeoczenie w dekodowaniu może nieumyślnie doprowadzić do zakłóceń w działaniu lub nieoptymalnych wyników w projektach elektronicznych.

Dekodowanie krok po kroku czteropasmowej cewki indukcyjnej

Cewka czteropasmowa wykorzystuje uporządkowany porządek kodowania, który, jeśli jest przestrzegany, zapewnia spójną i dokładną interpretację:

• Wartość podstawowa: Pierwsze i drugie pasmo oznaczają składową liczbową wartości indukcyjności.

• Mnożnik: Trzecie pasmo określa czynnik umożliwiający dostosowanie tej wartości do odpowiedniej wielkości.

• Pasmo tolerancji: Czwarty pasek określa stopień dopuszczalnego odchylenia od indukcyjności znamionowej.

Do zastosowania należy wziąć pod uwagę cewkę oznaczoną kolorowymi paskami: brązowym, czarnym, czerwonym i złotym:

• Wartość liczbowa: Brązowy = 1, czarny = 0;podstawa liczbowa to 10.

• Konwersja mnożnika: Kolor czerwony oznacza ×100.

• Indukcyjność końcowa: 10 × 100 = 1000 μH (mikrohenrowie).

• Wskaźnik dokładności: Złoto odzwierciedla tolerancję ±5%.

Zrozumienie i zastosowanie tego prostego procesu pomaga w konstruowaniu funkcjonalnych systemów elektronicznych i gwarantuje, że komponenty spełniają pożądane specyfikacje.Jest to wykorzystywane w krytycznych środowiskach, takich jak telekomunikacja lub procesy produkcyjne o wysokiej precyzji.

Praktyki metodyczne dotyczące orientacji pasm kolorów

Integralnym aspektem interpretacji pasm kolorów cewki indukcyjnej jest odczytywanie ich we właściwej kolejności.Zazwyczaj zakres tolerancji, często złoty lub srebrny, pojawia się na drugim końcu, kontrastując z pasmami liczbowymi lub mnożnikami.Zachowanie tej kolejności eliminuje niejednoznaczność i umożliwia dokładne odczyty.

Zdyscyplinowana identyfikacja wizualna zmniejsza liczbę błędów, upraszcza projektowanie obwodów i zmniejsza ryzyko montażu.Regularne stosowanie usprawnia szybkie rozpoznawanie kodów kolorystycznych i wspomaga szybszą pracę przy wymagających zadaniach.

Konsekwencje dla precyzji w projektowaniu obwodów

Rozpoznawanie kodów kolorów cewki indukcyjnej wykracza poza podstawowe obliczenia, ale stanowi bramę do doskonałej wydajności obwodu.W zaawansowanych zastosowaniach, takich jak przetwarzanie sygnałów analogowych lub systemy komunikacji wysokiej częstotliwości, nawet niewielkie odchylenia w indukcyjności mogą mieć wpływ na wyniki, takie jak zmiana częstotliwości rezonansowych lub zmniejszenie wierności sygnału.

Wybór cewki indukcyjnej opiera się zarówno na teorii, jak i doświadczeniu praktycznym.Decyzje podejmowane na podstawie niewielkiej oceny poprawiają się dzięki wielokrotnemu użyciu i testowaniu.Te wybory pomagają osiągnąć dokładną wydajność i stabilną pracę obwodu.

Ujednolicone ramy projektowania elektroniki

Kody kolorów cewek zapewniają prosty i precyzyjny sposób identyfikacji wartości.System ten oferuje jasny i szeroko rozumiany standard w elektronice.Korzystanie z tych kodów ułatwia prawidłowy dobór komponentów i pomaga zachować spójność w projektowaniu obwodów.

Metody testowania cewki z kolorowym pierścieniem

Aby zapewnić niezawodność działania induktora z pierścieniem barwnym i wykryć możliwe problemy, testowanie staje się niezbędnym procesem.Zwykle wiąże się to z użyciem narzędzi takich jak multimetry do podstawowych ocen i specjalistycznych mierników LCR (indukcyjność-pojemność-rezystancja) do bardziej szczegółowych pomiarów.Multimetr nadaje się do szybkich i prostych ocen, natomiast precyzja miernika LCR jest szczególnie cenna w zastosowaniach wymagających dużej dokładności oceny indukcyjności.Rozróżnienie tych instrumentów umożliwia dostosowanie praktyk testowych dostosowanych do konkretnych potrzeb różnych środowisk, kładąc nacisk na wydajność i przejrzystość diagnostyki.

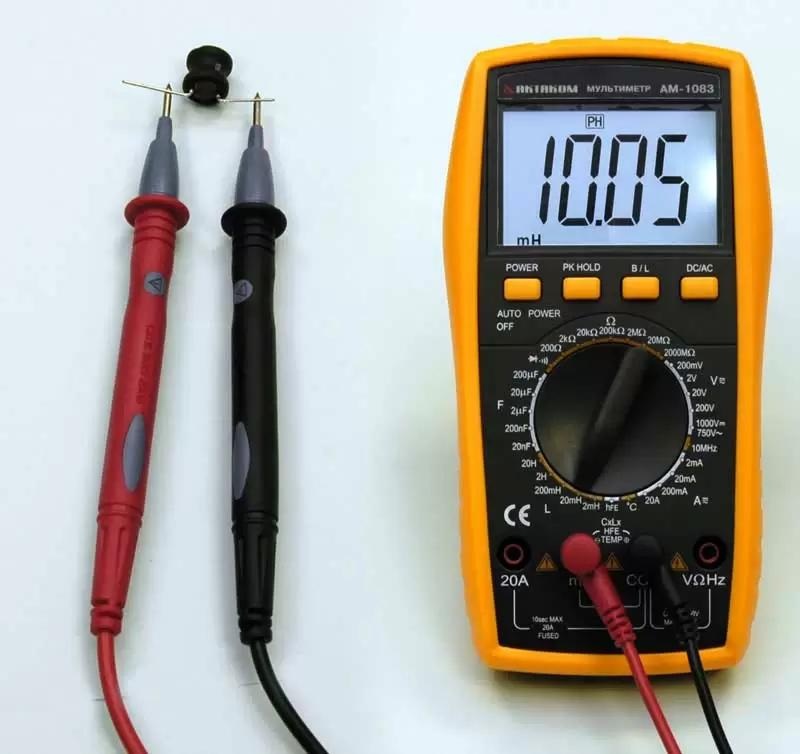

Testowanie za pomocą multimetru

W przypadku stosowania standardowego multimetru:

• Bezpiecznie podłącz przewody multimetru do każdego styku cewki indukcyjnej, aby zapewnić stabilny kontakt.

• Obserwuj wartości rezystancji wyświetlane na ekranie multimetru.Niezwykle niska rezystancja może wskazywać na zwarcie, natomiast nieskończona rezystancja może sugerować otwarty obwód.

• Porównaj zaobserwowane wartości rezystancji z oczekiwanymi specyfikacjami dostarczonymi przez producenta.Odchylenia od wartości nominalnych mogą wskazywać na problemy, takie jak degradacja materiału lub potencjalna wada produkcyjna.

Chociaż procedura ta oferuje uproszczoną metodę oceny, jest ona generalnie niewystarczająca do wykrycia bardziej subtelnych nieprawidłowości w działaniu.

Podczas rzeczywistego użytkowania na wyniki multimetru może wpływać kilka zmiennych, takich jak czynniki środowiskowe lub spójność styku między przewodami i stykami.Dzięki praktycznym testom staje się jasne, że luźne lub nierówne połączenia mogą zniekształcać odczyty, prowadząc do błędów.Co więcej, śledzenie trendów rezystancji w czasie może ujawnić stopniowe zmiany w działaniu cewki indukcyjnej, co jest szczególnie ważne w środowiskach, w których komponenty wytrzymują naprężenia termiczne lub powtarzalne obciążenia o wysokiej częstotliwości.

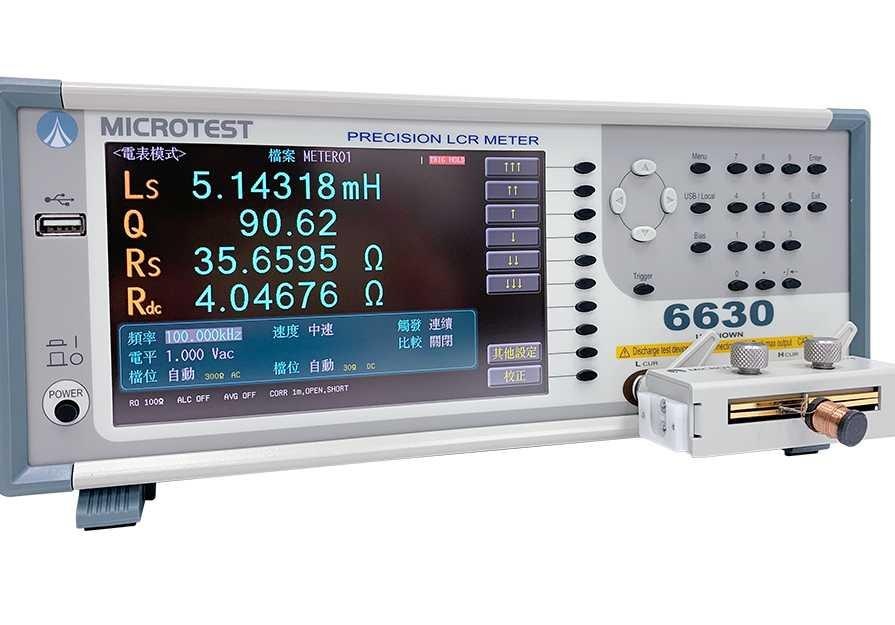

Precyzyjne testowanie za pomocą mierników LCR

Mierniki LCR umożliwiają szczegółowe badanie cewek poprzez ocenę ich właściwości elektrycznych:

• Postępuj zgodnie z krokami kalibracji specyficznymi dla producenta, aby zapewnić dokładne odczyty wartości indukcyjności.

• Rozszerz analizę o właściwości pojemności i rezystancji, oferując pełniejsze zrozumienie stabilności i przydatności komponentu.

• Wykorzystaj zaawansowane funkcje miernika LCR do pomiaru indukcyjności przy zmiennych częstotliwościach testowych.Zapewnia to wgląd w zachowanie cewki indukcyjnej w warunkach zbliżonych do jej przeznaczenia, ujawniając zmiany zależne od częstotliwości, których nie wykrywają standardowe multimetry.

Kontrolowane testy są stosowane w przypadku cewek indukcyjnych w systemach o wysokich wymaganiach w celu symulacji rzeczywistych warunków, takich jak zmiany temperatury i efekty elektromagnetyczne.Dynamiczne testowanie częstotliwości może ujawnić problemy, takie jak dryf indukcyjności.Powtarzane testy w takich warunkach dostarczają danych, które pomagają utrzymać stabilną wydajność w trudnych warunkach.

Rozważania podczas testowania

• Postępowanie z uszkodzonymi cewkami

Jeżeli badanie wykaże wadliwą cewkę indukcyjną, wymiana elementu na taki, który odpowiada dokładnym specyfikacjom elektrycznym i fizycznym, staje się istotnym działaniem naprawczym zapewniającym integralność projektu obwodu.Nieprzestrzeganie tych parametrów może spowodować problemy, takie jak zakłócenia wydajności lub poważne awarie podczas rozwiązywania problemów lub modernizacji skomplikowanych obwodów.

• Wpływ temperatur otoczenia

Podatność cewek na naprężenia termiczne wymaga ścisłego monitorowania zarówno podczas testowania, jak i w kontekście operacyjnym.Nadmierne ciepło otoczenia, typowy próg wynoszący 140°F, może prowadzić do spadku indukcyjności, pogarszając zdolność cewki do efektywnego działania.Efekt ten może być wyraźny na liniach montażowych dużej mocy lub podczas długotrwałych, intensywnych testów.Wymuszone chłodzenie i ulepszona wentylacja służą do ograniczenia gromadzenia się ciepła w konfiguracjach laboratoryjnych i przemysłowych.Środki te pomagają w utrzymaniu dokładnych pomiarów.

• Zakłócenia elektromagnetyczne i układ

Właściwa organizacja przestrzenna cewek indukcyjnych w obwodach jest ważna dla minimalizacji zakłóceń elektromagnetycznych.Bliskość wielu cewek może prowadzić do wzajemnego sprzężenia, co skutkuje niepożądanym szumem lub pogorszeniem wydajności.Zastosowanie takich środków, jak ustawienie prostopadłe, odpowiednia separacja lub zastosowanie technik ekranowania, to skuteczne strategie zapisane w projektowaniu płytek drukowanych.Modelowanie elektromagnetyczne jest stosowane na początku projektowania gęstego układu, aby poprawić kompatybilność.

Wniosek

Cewki indukcyjne z kolorowym pierścieniem wspomagają wydajność obwodu poprzez magazynowanie energii, przeciwstawienie się nagłym zmianom prądu, filtrowanie niepożądanych sygnałów i poprawę ogólnej stabilności.Kolorowe paski ułatwiają identyfikację wartości, co pomaga podczas montażu, konserwacji i wymiany.Artykuł pokazuje również, że prawidłowe dekodowanie, staranny wybór i odpowiednie testowanie są niezbędne do uzyskania wiarygodnych wyników.Zrozumienie tych punktów pomaga w skuteczniejszym wykorzystaniu cewek z pierścieniem barwnym zarówno w podstawowych, jak i zaawansowanych zastosowaniach elektronicznych.

Często zadawane pytania [FAQ]

1. Jak skutecznie odróżnić cewkę z kolorowym pierścieniem od rezystora?

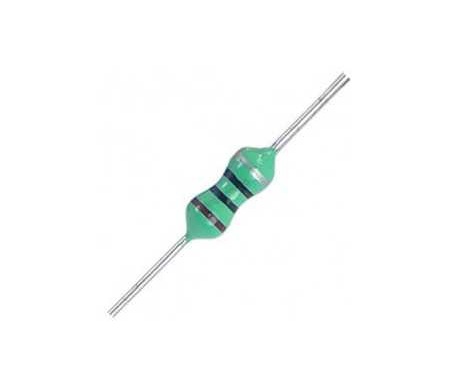

Cewkę z kolorowym pierścieniem można rozpoznać po zielonej powłoce, lekko zwężającym się kształcie i bardzo niskiej rezystancji podczas pomiaru.Rezystor jest zwykle niebieski lub beżowy, ma jednolity cylindryczny kształt i wykazuje wyższe wartości rezystancji.Multimetr może potwierdzić różnicę, ponieważ cewki indukcyjne odczytują bardzo niską rezystancję, podczas gdy rezystory odpowiadają ich wartości znamionowej.

2. Czym cewki z kolorowym pierścieniem różnią się zasadniczo od cewek w kształcie litery I?

Cewki indukcyjne z kolorowym pierścieniem wykorzystują cieńszy drut i są przeznaczone do przetwarzania, strojenia i filtrowania sygnału w małych obwodach.Cewki w kształcie litery I wykorzystują grubszy drut, wytrzymują większy prąd i są stosowane w obwodach mocy, takich jak regulacja napięcia.Typy w kształcie litery I skupiają się na przenoszeniu mocy, podczas gdy cewki z kolorowym pierścieniem skupiają się na precyzji i kompaktowych rozmiarach.

3. Jaka jest budowa cewki z pierścieniem barwnym?

Cewka z kolorowym pierścieniem jest wykonana z cewki z drutu miedzianego owiniętego wokół rdzenia, często ferrytu lub powietrza.Korpus posiada kolorowe paski pokazujące wartość indukcyjności i tolerancję.Jego kompaktowa konstrukcja pozwala na łatwe dopasowanie go do obwodów przy jednoczesnym zachowaniu stabilnej wydajności.
