Kompletny przewodnik po diodach lawinowych: działanie i zastosowania

Diody lawinowe to urządzenia półprzewodnikowe przeznaczone do kontrolowanej pracy w warunkach przebicia zwrotnego.Wykorzystują efekt lawinowy do zarządzania wysokim napięciem, ochrony obwodów, generowania mikrofal i poprawy wykrywania światła w układach optycznych.Ich działanie zależy od zwielokrotnienia nośnych, opóźnienia fazowego i dokładnie kontrolowanej konstrukcji urządzenia.Od ochrony napięciowej po wytwarzanie mikrofal i fotodiody lawinowe, diody te odgrywają ważną rolę w nowoczesnych systemach elektronicznych i komunikacyjnych.

Katalog

Zasada działania diod lawinowych

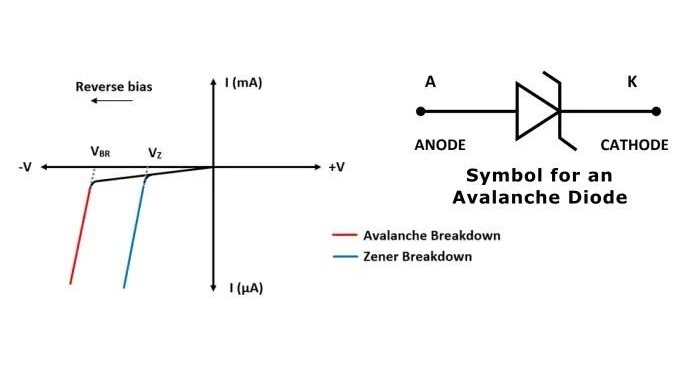

Diody lawinowe działają, gdy na lekko domieszkowane złącze PN przykładane jest wysokie napięcie wsteczne.Wewnątrz diody w obszarze zubożenia tworzy się silne pole elektryczne.Pole to dostarcza energię do ładowania nośników, takich jak elektrony i dziury.

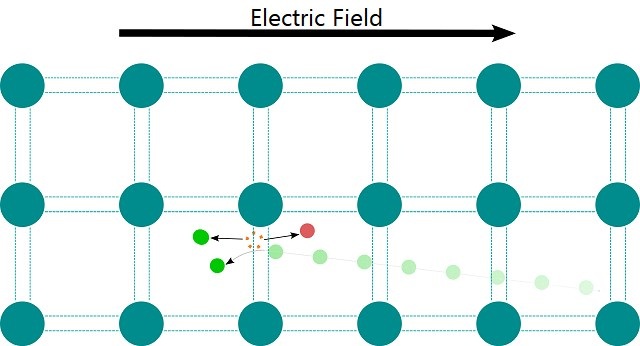

Wraz ze wzrostem energii nośniki te uderzają w atomy materiału.Te zderzenia rozrywają wiązania atomowe i tworzą więcej nośników ładunku.Proces ten nazywany jest jonizacją uderzeniową.Liczba nośnych szybko rośnie, powodując gwałtowny wzrost prądu.Ta reakcja łańcuchowa nazywana jest efektem lawinowym.

Kiedy napięcie wsteczne osiągnie napięcie przebicia, proces lawinowy staje się silny i ciągły.Dioda umożliwia wówczas kontrolowany przepływ prądu.Jest to normalny stan pracy diod lawinowych.

Napięcie przebicia zależy od konstrukcji diody.Poziomy i struktura domieszkowania są dostosowywane w celu ustawienia tego napięcia.Dzięki temu dioda może wytrzymać różne zakresy napięcia.

Diody lawinowe są przydatne w obwodach wysokiego napięcia.Chronią komponenty, bezpiecznie radząc sobie z nagłymi skokami napięcia.Nadmiar energii jest pochłaniany i przekierowywany, co pomaga zapobiegać uszkodzeniom.

W obwodach kontroli napięcia diody lawinowe pomagają utrzymać stabilne napięcie.Dodatkowe napięcie jest bezpiecznie rozpraszane, gdy jego poziom wzrośnie powyżej normy.

Diody lawinowe są często umieszczane w poprzek linii energetycznych, aby chronić wrażliwe części.Taka konfiguracja zwiększa niezawodność i zmniejsza ryzyko awarii.

Diody te wykorzystują naturalną reakcję łańcuchową w kontrolowany sposób.Staranny projekt zamienia szkodliwy efekt w użyteczną funkcję.Dzięki temu diody lawinowe są niezawodnymi komponentami do zastosowań ochronnych i wysokonapięciowych.

Tryby pracy diod lawinowych

Diody lawinowe wykazują fascynującą zdolność radzenia sobie z różnymi trybami oscylacji, z których każdy jest zdefiniowany przez dynamiczną moc wyjściową o dużej mocy i zróżnicowaną charakterystykę szumu wynikającą ze zmian generacji nośnych.Tryby te otwierają możliwości najnowocześniejszego przetwarzania sygnałów o wysokiej częstotliwości, torując drogę wyjątkowemu postępowi technologicznemu.Poniżej zagłębiamy się w te tryby działania, nasycone zarówno analitycznym rygorem, jak i emocjonalnymi punktami kontaktowymi, które rezonują z ludzką pomysłowością:

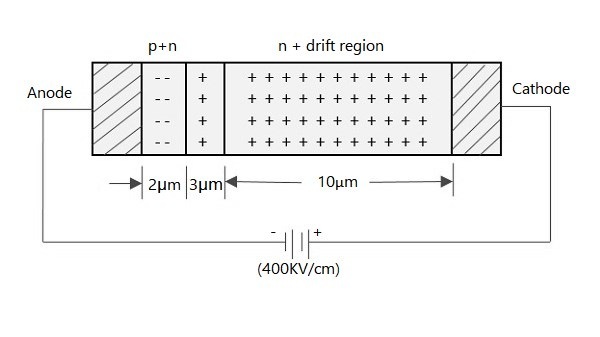

Tryb lawiny uderzeniowej i czasu tranzytu (IMPATT).

Tryb IMPATT wykorzystuje symbiotyczną interakcję pomiędzy jonizacją wywołaną kolizją a czasem przejścia nośnika w diodzie.Wytwarzając stan ujemnej rezystancji przy częstotliwościach mikrofalowych, osiąga stabilne oscylacje i otwiera drzwi do przełomowych zastosowań.Diody IMPATT służą jako szkielet do generowania silnych sygnałów mikrofalowych i są aktywnie wykorzystywane w wykrywaniu radarów, naziemnych łączach komunikacyjnych i rygorystycznych systemach komunikacji kosmicznej.

Zapewnienie optymalnej wydajności w tym trybie wymaga czegoś więcej niż przenikliwości inżynierskiej, wymaga rzemieślniczej uwagi na temat zarządzania ciepłem.Nadmierne ciepło, nieunikniony towarzysz operacji o wysokiej częstotliwości, wymaga dobrze wykonanych konstrukcji radiatorów i wydajnych systemów chłodzenia.Równowaga pomiędzy dużą mocą wyjściową i niskim poziomem hałasu często przynosi dużą satysfakcję.Jest to szczególnie prawdziwe w systemach, które wymagają stabilnej i długotrwałej pracy.Te momenty podkreślają ludzkie zamiłowanie do precyzji w zastosowaniach opartych na diodach IMPATT.

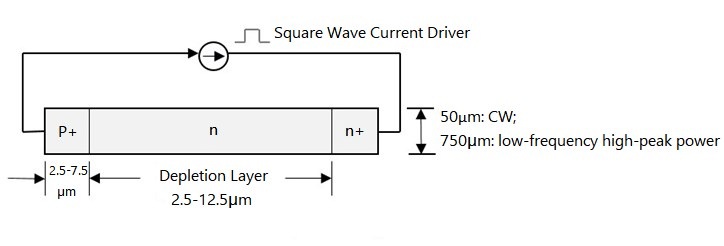

Tryb czasu przejścia wywołanego lawiną uwięzionej plazmy (TRAPATT).

Tryb TRAPATT działa przy niższych częstotliwościach, ale zapewnia wysoką wydajność energetyczną.Dzięki temu jest przydatny w zastosowaniach, w których ważne jest efektywne wykorzystanie energii.Tryb ten polega na celowym nadmiernym wzbudzeniu napięcia, prowadzącym do powstania plazmy elektronowo-dziurowej w obszarze bariery.Gwałtowne załamanie pola elektrycznego podczas tego procesu podtrzymuje oscylacje i zapewnia niezawodne dostarczanie mocy.

Jego praktyczne znaczenie polega na użyteczności w systemach o wysokiej wydajności, takich jak impulsowe źródła zasilania, przemysłowe urządzenia grzewcze RF i operacje energochłonne.Synchronizacja generowania impulsów z dynamiką elektronów to wyrafinowany taniec, w którym nawet drobne błędy mogą mieć wpływ na stabilność systemu.Dopracowane elektroniczne elementy sterujące stają się niedocenianymi bohaterami tej skomplikowanej choreografii, optymalizując przejścia i zapewniając, że żadna energia nie zostanie zmarnowana podczas dryfu plazmy.Efektem jest praca diody niezawodna i precyzyjna, spełniająca oczekiwania zarówno konstrukcyjne, jak i użytkowe.

Tryby pomocnicze

Poza wyróżniającymi się trybami IMPATT i TRAPATT, diody lawinowe mogą przystosować się do pracy w trybach pomocniczych, wykazując się elastycznością, która wzbudza ciekawość i podziw dla ich wieloaspektowej natury.Każdy tryb pomocniczy pełni odrębną rolę w zależności od konkretnych potrzeb technicznych:

• Tryb harmoniczny: Harmoniczne o wysokiej częstotliwości sprawiają, że ten tryb jest przydatny w zastosowaniach takich jak mnożniki częstotliwości.Obwody filtrujące mogą następnie udoskonalić sygnał wyjściowy, redukując niepożądane częstotliwości i poprawiając czystość sygnału.
• Tryb parametryczny: Wykorzystuje nieliniowe zmiany pojemności diody w celu ułatwienia konwersji energii, często spotykanej we wzmacniaczach parametrycznych.Precyzja w dostosowywaniu profili pojemności może zmaksymalizować wydajność, nagradzając skrupulatny wysiłek.
• Tryb statyczny: Działa przy napięciu stałym lub niskich częstotliwościach, służąc np. do regulacji napięcia w krytycznych systemach elektrycznych.
• Tryb termiczny: wykorzystuje właściwości diody zależne od temperatury, przydatne w obszarach takich jak wykrywanie i mechanizmy sprzężenia zwrotnego stabilności.
Każdy tryb pomocniczy zapewnia wyjątkowe możliwości dla innowacji, zachęcając do głębszego zbadania ich potencjału w celu poszerzenia granic zastosowań technologicznych.

Mechanizm generowania mikrofal

Diody lawinowe to zaawansowane urządzenia półprzewodnikowe zaprojektowane do wytwarzania częstotliwości mikrofalowych pod wpływem zmiennego napięcia polaryzacji wstecznej.Ich wyjątkowa funkcjonalność polega na wykorzystaniu określonych procesów fizycznych, takich jak powielanie nośnych i oscylacje z przesunięciem fazowym, w celu uzyskania energii wyjściowej o wysokiej częstotliwości.Konstrukcja tych diod odzwierciedla głębokie zrozumienie fizyki półprzewodników, przekształcając skomplikowane mechanizmy w niezawodne elementy nowoczesnej technologii.

Mnożenie nośników

• Inicjacja mnożenia lawiny

Kiedy zmienne napięcie polaryzacji zaporowej osiąga swój dodatni półcykl, pole elektryczne w obszarze lawinowym diody intensyfikuje się, przekraczając próg jonizacji.W tym momencie rozpoczyna się mechanizm jonizacji uderzeniowej: wysokoenergetyczne elektrony i dziury zderzają się z atomami sieci, uwalniając wtórne pary elektron-dziura.

• Trwały efekt lawinowy

Proces mnożenia trwa nawet wtedy, gdy przyłożone napięcie przechodzi w fazę spadkową.Naładowane nośniki kontynuują swój ruch, utrwalając kolizje i przedłużając reakcję łańcuchową.To ciągłe przyspieszenie zapewnia, że ​​efekt lawinowy będzie się rozwijać pomimo zmieniającego się natężenia pola, co podkreśla dynamiczny i ewoluujący charakter interakcji nośników.

• Znaczenie czasu

Przepływ nośników nie następuje jednocześnie z przyłożonym napięciem.Zamiast tego występuje zauważalne opóźnienie spowodowane sekwencyjnym charakterem reakcji jonizacji uderzeniowej.To opóźnienie między przepływem prądu a przyłożeniem napięcia wprowadza złożoność stosowaną w kolejnych zjawiskach oscylacyjnych.

Przesunięcie fazowe i dynamika oscylacyjna

• Przesunięcie fazowe prądu lawinowego

W wyniku opóźnienia prądu, prąd lawinowy osiąga przesunięcie fazowe o około 90° w stosunku do przyłożonego napięcia, co stanowi jedną czwartą pełnego cyklu oscylacji.To subtelne niedopasowanie w taktowaniu powoduje powstanie wysoce wyspecjalizowanego stanu zwanego oporem ujemnym, w którym zamiast rozpraszać energię, system wzmacnia sygnał oscylacyjny.

• Oscylacje podtrzymywane przez obwody rezonansowe

W strukturalnym i zewnętrznym obwodzie rezonansowym diody ta ujemna rezystancja okazuje się potężnym czynnikiem umożliwiającym stabilne oscylacje mikrofalowe.Częstotliwość oscylacji jest kształtowana głównie przez wymiary fizyczne diody, właściwości materiału i konstrukcję obwodów zewnętrznych, co pokazuje, jak inżynieria wpływa na wynikową wydajność.

Wyzwania związane z hałasem i wydajnością

• Charakterystyka szumów diod lawinowych

Diody lawinowe, choć mają znaczną moc wyjściową, często generują znaczny poziom hałasu.Wewnętrzna losowość jonizacji uderzeniowej i rozpraszania nośników przyczynia się do tego problemu, co z natury utrudnia uzyskanie całkowicie stabilnego sygnału mikrofalowego.Hałas jest redukowany za pomocą filtrów i metod kontroli hałasu

• Optymalizacja wydajności

Wydajność wytwarzania mikrofal za pomocą diod lawinowych w dużym stopniu zależy od precyzyjnych elementów konstrukcyjnych.Czynniki takie jak stężenie domieszki, możliwości rozpraszania ciepła i precyzyjnie dostrojone parametry operacyjne współdziałają ze sobą w celu zwiększenia wydajności.W zastosowaniach praktycznych, takich jak systemy przemysłowe lub infrastruktura komunikacyjna, często podejmuje się szeroko zakrojone prace kalibracyjne w celu zharmonizowania mocy wyjściowej ze spójnością sygnału.

Współczesne perspektywy na dynamikę leżącą u podstaw

• Opór ujemny jako cecha konstrukcyjna

To, co początkowo może wydawać się nieefektywnością lub naturalnym opóźnieniem pomiędzy prądem a napięciem, po bliższym przyjrzeniu się staje się kluczowym czynnikiem umożliwiającym trwałe zachowanie oscylacyjne.To niekonwencjonalne wykorzystanie zjawiska opóźnienia fazowego podkreśla innowacyjne podejście nieodłącznie związane z konstrukcją diody lawinowej.

• Łączenie rzeczywistości fizycznej z pomysłowością inżynierską

Osiągnięcie optymalnej wydajności wymaga precyzyjnego dostrojenia interakcji pomiędzy obwodami rezonansowymi i atrybutami specyficznymi dla diody.Staranne dopasowanie opóźnienia urządzenia do rezonansu obwodu pozwala na pełną pracę.Naturalne limity są kontrolowane i wykorzystywane w użyteczny sposób.Waga ta umożliwia efektywne generowanie sygnału mikrofalowego.

Diody fotonowe lawinowe (APD)

Avalanche Photon Diodes (APD) odgrywają zasadniczą rolę w udoskonalaniu systemów komunikacji optycznej, poprawiając wykrywanie sygnałów fotogenerowanych poprzez efekt zwielokrotniania lawiny.Proces ten wzmacnia fotoprąd poprzez generowanie dodatkowych par elektron-dziura, napędzanych silnym odwrotnym polem elektrycznym w warstwie zubożonej diody.Takie możliwości sprawiają, że APD doskonale nadają się do zastosowań wymagających szybkiej i precyzyjnej detekcji światła.Dziedziny takie jak telekomunikacja, obrazowanie biomedyczne i teledetekcja opierają się na APD, aby zapewnić zwiększoną czułość i lepszą wydajność, szczególnie w scenariuszach, w których tradycyjne fotodiody mogą mieć problemy.

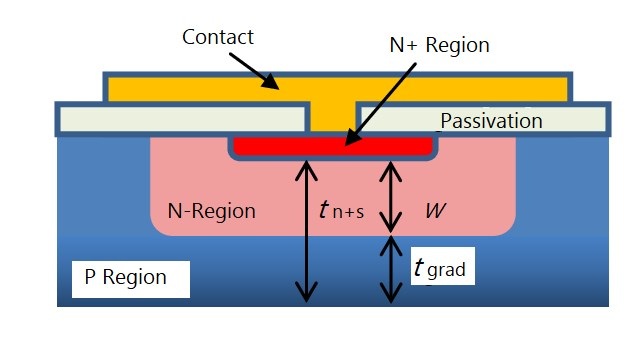

Podstawowa struktura i działanie

Podstawą strukturalną APD jest powszechnie konfiguracja diody odczytu, ułatwiająca efektywne zwielokrotnianie lawin.Wybór materiału jest czynnikiem wpływającym na dostosowanie APD do określonych operacyjnych zakresów długości fal.Kluczowe zastosowania materiałów obejmują:

• APD na bazie krzemu: Dominuje dla długości fal do 0,9 μm, wykorzystując ich stabilność i skalowalność.

• InGaAs i german (Ge): Optymalny do operacji w podczerwieni na dłuższych falach, spełniający wymagania komunikacji światłowodowej.

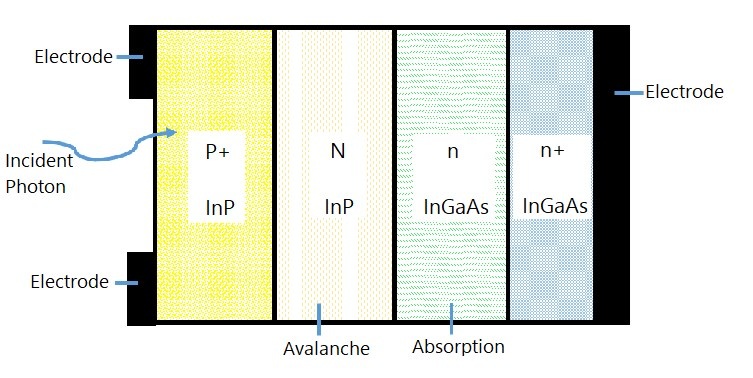

Zastosowano zaawansowane projekty heterozłączy w celu oddzielenia strefy absorpcji światła od obszaru lawinowego.Podział ten minimalizuje negatywne skutki, takie jak prądy tunelowe, jednocześnie zwiększając szybkość reakcji, co jest koniecznością w nowoczesnych sieciach optycznych.Na przykład APD InGaAs/InP osiągają precyzyjną optymalizację poprzez staranne równoważenie mnożenia elektronów i redukcję szumów.Konstrukcje te nie tylko poprawiają integralność sygnału, ale także skutecznie dostosowują się do zmiennych poziomów oświetlenia w dynamicznych środowiskach.

Metryki wydajności

Możliwości APD są oceniane przy użyciu kilku wzajemnie powiązanych wskaźników wydajności, przy czym każdy pomiar ma wpływ na potencjalne zastosowania.

• Współczynnik wzmocnienia lawinowego (M): odzwierciedla efektywność mnożenia nośnych.Właściwe dostrojenie napięcia polaryzacji zaporowej jest ważne, aby osiągnąć wyższe wzmocnienia bez powodowania niestabilności operacyjnej.Ta równowaga jest istotna dla zapewnienia spójnej wydajności w wrażliwych systemach.

• Produkt zwiększający przepustowość: Reprezentuje kompromis pomiędzy wzmocnieniem lawinowym a częstotliwością operacyjną.Dzięki zastosowaniu wyrafinowanych technik domieszkowania i zaawansowanej inżynierii materiałowej, APD osiągają wydajną wydajność w zakresie wysokich częstotliwości przy zachowaniu odpowiedniego poziomu wzmocnienia.

• Współczynnik nadmiernego hałasu (F): Określa ilościowo wzmocnienie hałasu podczas procesu lawinowego.Innowacyjne konstrukcje redukują szumy, co skutkuje czystszym sygnałem i zwiększoną niezawodnością w warunkach dużego wzmocnienia.

• Zależność od temperatury: Wahania napięcia przebicia spowodowane zmianami temperatury wymagają rygorystycznej kontroli.W przypadku systemów o znaczeniu krytycznym, takich jak komunikacja satelitarna, w konstrukcjach APD zintegrowane są mechanizmy stabilizacji temperatury, aby utrzymać stałą wydajność w różnych środowiskach termicznych.

Wspólne materiały dla APD

Wybór materiału półprzewodnikowego ma ogromny wpływ na wydajność APD.Różne materiały są dostosowane do określonych długości fal operacyjnych, umożliwiając precyzyjne dostosowanie APD do pożądanych zastosowań:

• Krzem: Idealny do zastosowań w zakresie widzialnym i bliskiej podczerwieni ze względu na swoją solidność i skalowalność.

• German (Ge) i ind arsenek galu (InGaAs): Często używany do wykrywania podczerwieni i komunikacji światłowodowej.

• Tellurek rtęci i kadmu (HgCdTe): Oferuje niezrównaną czułość w przypadku specjalistycznych potrzeb w zakresie wykrywania podczerwieni, ale wiąże się z większą złożonością i kosztami.

Preferencje materiałowe kształtowane są przez wzajemne oddziaływanie pomiędzy czułością wykrywania, szybkością działania i charakterystyką hałasu.Godnym uwagi przykładem jest zastosowanie APD InGaAs w sieciach światłowodowych, gdzie ich zoptymalizowane właściwości zwiększają prędkość i wierność sygnału.

Czynniki wpływające na efekt lawinowy

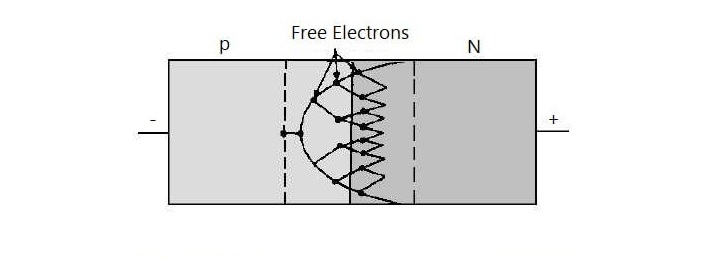

Skuteczność efektu zwielokrotnienia lawiny zależy od jednorodności materiału i struktury warstwy zubożonej diody.Nieregularności w warstwie mogą prowadzić do nierównych awarii i pogorszenia wydajności.Zaawansowane techniki produkcyjne służą poprawie spójności strukturalnej poprzez precyzyjne domieszkowanie i zaawansowane procesy epitaksji.

Kluczowe elementy wpływające na efekt lawinowy to:

• Współczynniki jonizacji: Materiały o zróżnicowanych współczynnikach jonizacji umożliwiają efektywne powielanie nośników, ale mogą powodować zmienność poziomów hałasu.

• Projekt konstrukcyjny: Zoptymalizowany rozkład domieszkowania i kontrolowana grubość warstw zapewniają stabilny proces wzmocnienia przy jednoczesnej regulacji hałasu.

Praktyczne spostrzeżenia z systemów optycznych potwierdzają, że celowe korekty strukturalne i materiałowe precyzyjnie dostosowują wzmocnienie fotoprądu, jednocześnie ograniczając hałas.Ta ciągła współpraca między modelami i praktyczne innowacje napędzają ciągłe doskonalenie, pozycjonując APD jako niezawodne rozwiązanie spełniające wymagania precyzji najnowocześniejszych technologii.

Wniosek

Diody lawinowe zamieniają rozkład wsteczny w użyteczną i niezawodną funkcję.Ich kontrolowany proces lawinowy obsługuje regulację napięcia, ochronę przed przepięciami, oscylacje mikrofalowe i czułą detekcję optyczną.Wydajność zależy od struktury diody, wyboru materiału, kontroli termicznej i warunków pracy.Ze względu na równowagę między fizyką półprzewodników a praktyczną konstrukcją diody lawinowe pozostają cennymi komponentami w zastosowaniach wysokiego napięcia, wysokiej częstotliwości i wykrywania światła.

Często zadawane pytania [FAQ]

1. Do czego służy dioda lawinowa?

Dioda lawinowa umożliwia przepływ prądu, gdy napięcie wsteczne osiągnie ustawiony poziom.Pomaga chronić obwody, ograniczając wysokie napięcie i pochłaniając skoki.

2. Czym różni się dioda lawinowa od diody Zenera?

Dioda lawinowa pracuje przy wyższych napięciach wykorzystując zderzenia udarowe.Dioda Zenera działa przy niższych napięciach przy użyciu silnego pola elektrycznego.Avalanche służy do ochrony wysokiego napięcia, Zener służy do regulacji niskiego napięcia.

3. Co powoduje lawinę w diodzie?

Lawina ma miejsce, gdy napięcie wsteczne staje się zbyt wysokie.Elektrony zyskują energię, zderzają się z atomami i tworzą więcej nośników ładunku, powodując gwałtowny wzrost prądu.

4. Przy jakim napięciu w diodzie następuje lawina?

Lawina pojawia się, gdy napięcie wsteczne przekracza wartość znamionową przebicia diody.Jest to zwykle więcej niż w przypadku diody Zenera i zależy od konstrukcji diody.

5. Czym różni się efekt Zenera od efektu lawiny?

Efekt Zenera zachodzi przy niskim napięciu z powodu silnego pola elektrycznego.Efekt lawinowy występuje przy wyższym napięciu w wyniku zderzeń elektronów.
