Kompletny przewodnik po symbolach i oznaczeniach kondensatorów

Symbole i oznaczenia kondensatorów odgrywają kluczową rolę w odczytywaniu schematów obwodów i prawidłowym instalowaniu komponentów.Jasne zrozumienie typów symboli, wskaźników polaryzacji i oznaczeń obudów pomaga zapobiegać błędom połączeń i poprawia niezawodność obwodu.Od podstawowych symboli niespolaryzowanych i spolaryzowanych po oznaczenia wartości, napięcia i tolerancji – każdy szczegół ułatwia dokładny wybór komponentów i bezpieczne rozmieszczenie.Praktyczne metody sprawdzania, w tym oznaczenia PCB, inspekcja wizualna i podstawowe narzędzia testowe, dodatkowo pomagają połączyć teorię z rzeczywistą pracą obwodów.

Katalog

Zrozumienie symboli obwodów kondensatorów

Schematy obwodów wykorzystują symbole kondensatorów, aby pokazać, co robi komponent i jak należy go podłączyć.Czytając diagram, oko najpierw identyfikuje kształt symbolu, następnie sprawdza jego orientację, a na koniec sprawdza, jak łączy się on z resztą obwodu.Rozpoznawanie krok po kroku pomaga uniknąć błędów podczas okablowania lub analizy.

Jeżeli te symbole nie są jasno zrozumiane, nawet prosty obwód może okazać się trudny do zrozumienia.Solidne ich zrozumienie ułatwia śledzenie połączeń, przewidywanie zachowań i prawidłowe stosowanie projektu.

Podstawowe symbole kondensatorów

Kondensatory dzielą się głównie na typy niepolaryzowane i spolaryzowane, a każdy z nich ma odrębną formę wizualną, która sygnalizuje, jak należy się z nim obchodzić w obwodzie.

Niespolaryzowany kondensator jest narysowany jako dwie proste, równoległe linie.Czytając diagram, nie ma potrzeby sprawdzania kierunku, ponieważ każda strona może połączyć się z dowolnym węzłem.Dzięki temu nadają się do obwodów, w których napięcie zmienia kierunek, np. sygnałów prądu przemiennego.

Kondensator spolaryzowany ma wyraźne oznaczenie strony dodatniej (+) i ujemnej (-).Jedna płyta jest zazwyczaj prosta, podczas gdy druga wydaje się zakrzywiona lub wyraźnie zaznaczona.Podczas umieszczania lub sprawdzania tego elementu uwaga w naturalny sposób skupia się na polaryzacji przed wykonaniem połączeń.Odwrócenie tego nie jest małym błędem, może spowodować przegrzanie, obrzęk lub całkowitą awarię.

Rozpoznanie tych różnic na pierwszy rzut oka pomaga zapobiec uszkodzeniom i zapewnia, że ​​obwód działa zgodnie z przeznaczeniem.

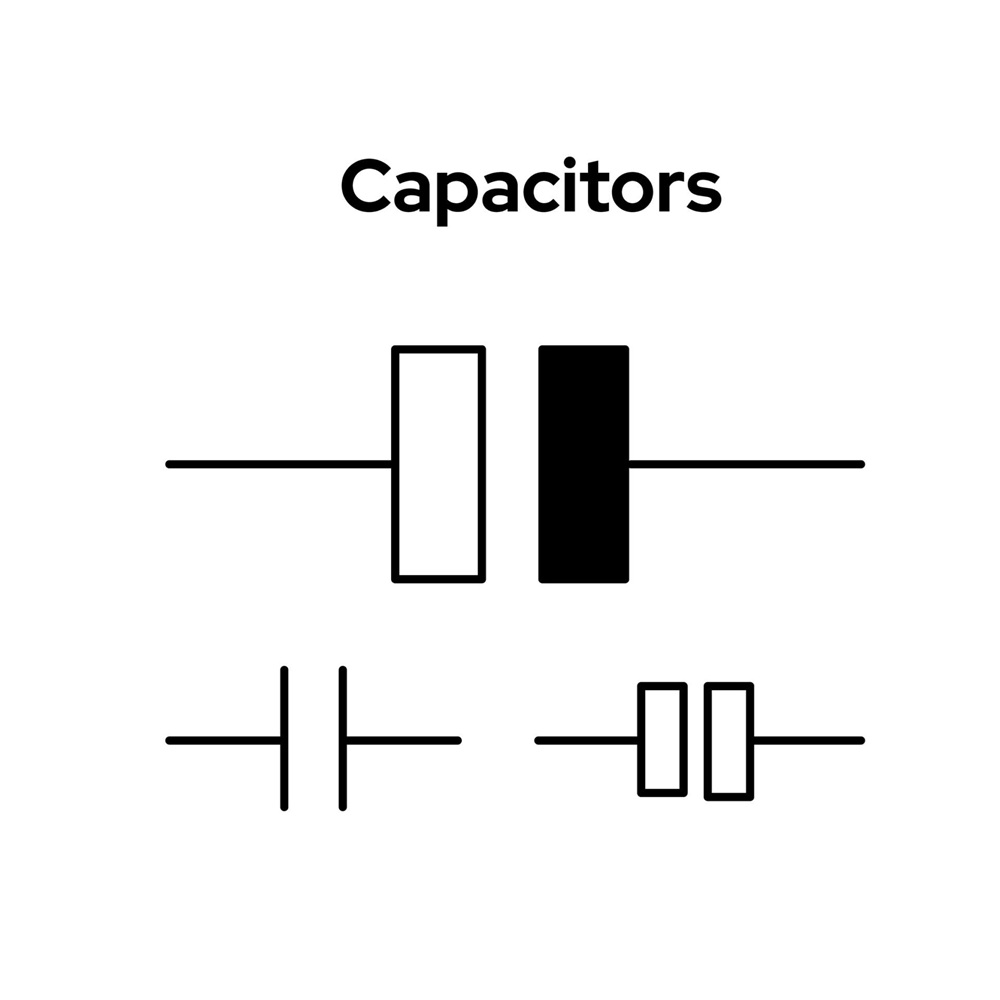

Różnice w standardach symboli

Symbole kondensatorów nie zawsze są identyczne, ponieważ różne organizacje definiują nieco inne style rysowania.Dwoma powszechnymi odniesieniami są Międzynarodowa Komisja Elektrotechniczna (IEC) i Amerykański Narodowy Instytut Normalizacyjny (ANSI).

Porównując diagramy, można zauważyć, że jeden standard wykorzystuje dwie równoległe linie, podczas gdy inny może przedstawiać prostokątną płytkę.Rysunek się zmienia, ale funkcja i rola elektryczna pozostają takie same.

W praktyce oznacza to, że czytelnik musi na chwilę zatrzymać się, dopasować nieznany kształt do jego znanej funkcji, a następnie kontynuować śledzenie obwodu.Komfort korzystania z tych odmian zmniejsza wahania i zapewnia płynność procesu czytania.

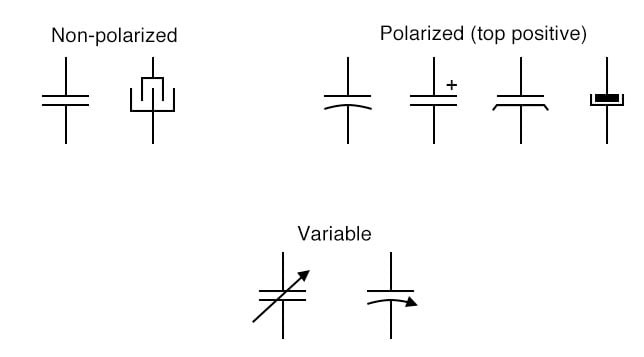

Symbole kondensatorów specjalnych

Niektóre kondensatory zaprojektowano tak, aby można je było regulować lub dostrajać, a ich symbole zawierają małe wskazówki wizualne pokazujące takie zachowanie.

Kondensator zmienny jest oznaczony strzałką przecinającą symbol, co wskazuje, że jego pojemność można zmieniać w trakcie pracy.Podczas odczytu obwodu sygnalizuje to punkt, w którym ręczna lub mechaniczna regulacja wpływa na wydajność.

Kondensator trymerowy wygląda podobnie, ale zawiera dodatkową linię lub oznaczenie, sugerujące precyzyjne, małe korekty, a nie szerokie zmiany.Są one często używane, gdy wymagana jest precyzyjna kalibracja.

Te dodane oznaczenia działają jak krótkie instrukcje osadzone na schemacie.Wczesne ich wykrycie pomaga w konfiguracji, regulacji i rozwiązywaniu problemów bez konieczności dodatkowych wyjaśnień.

Identyfikacja polaryzacji kondensatora

Kondensatory spolaryzowane muszą być instalowane w określonym kierunku i kierunek ten nie jest opcjonalny.Podczas montażu proces zwykle rozpoczyna się od zlokalizowania oznaczenia biegunowości na elemencie, następnie dopasowania go do oznaczenia na płytce drukowanej i na koniec potwierdzenia orientacji przed lutowaniem lub włożeniem.Pominięcie któregokolwiek z tych kroków zwiększa ryzyko uszkodzenia.

Typowe typy spolaryzowane obejmują kondensatory elektrolityczne i tantalowe.Nieprawidłowe podłączenie skutkuje nie tylko zmniejszoną wydajnością.Może to prowadzić do uszkodzeń wewnętrznych, niestabilnego działania obwodu lub całkowitej awarii.Dzięki dokładnej identyfikacji polaryzacji obwód jest bezpieczny i działa zgodnie z oczekiwaniami.

Dlaczego kondensatory mają polaryzację

Polaryzacja wynika z wewnętrznej konstrukcji niektórych kondensatorów.W kondensatorach elektrolitycznych bardzo cienka warstwa tlenku pełni rolę bariery izolacyjnej pomiędzy płytami.Warstwa ta tworzy się i pozostaje stabilna tylko wtedy, gdy napięcie jest przyłożone we właściwym kierunku.

Przeglądając obwód lub przygotowując się do instalacji komponentu, ważne jest, aby pamiętać, że ta warstwa nie jest symetryczna.Jeśli napięcie zostanie odwrócone, warstwa tlenku zacznie się rozpadać.Prowadzi to do szybkiego wzrostu prądu upływowego, a następnie gromadzenia się ciepła wewnątrz elementu.

Wraz ze wzrostem temperatury w obudowie kondensatora może wzrosnąć ciśnienie.W praktycznych sytuacjach może to objawiać się wybrzuszeniem, wyciekiem lub nawet pęknięciem.Utrzymanie prawidłowej polaryzacji zapobiega tym efektom i utrzymuje obwód w stabilnym zakresie.

Typowe metody identyfikacji polaryzacji kondensatora

Producenci dodają widoczne oznaczenia, dzięki czemu można szybko zidentyfikować polaryzację podczas obsługi i instalacji.Zwykły przebieg pracy polega na podniesieniu komponentu, zlokalizowaniu oznaczenia, a następnie dopasowaniu go do układu obwodu przed wykonaniem jakiegokolwiek połączenia.

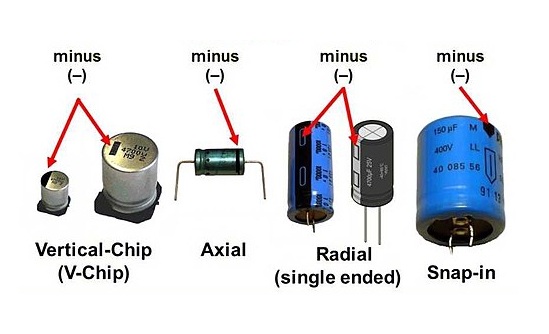

• Kondensatory elektrolityczne

Kondensatory elektrolityczne zapewniają wiele wskazówek wizualnych, umożliwiając szybkie potwierdzenie nawet bez użycia narzędzi.

Długość przewodu jest często pierwszą kontrolą.Dłuższy przewód wskazuje zacisk dodatni, natomiast krótszy przewód wskazuje zacisk ujemny.Gdy komponenty są nowe, różnicę tę można łatwo zauważyć podczas montażu.

Oznaczenie obudowy stanowi drugie potwierdzenie.Nadrukowany pasek z symbolami minus (-) wyraźnie oznacza stronę ujemną.Strona przeciwna, bez paska, to zacisk dodatni.Jeżeli przewody są przycięte lub niewyraźne, to oznaczenie staje się głównym punktem odniesienia.

• Kondensatory tantalowe

Kondensatory tantalowe wykorzystują prostsze, ale bardzo wyraźne oznaczenia.

Znak plus (+) lub kolorowa opaska jest umieszczona bezpośrednio na korpusie, aby wskazać zacisk dodatni.Podczas układania należy najpierw zwrócić uwagę na to oznaczenie, a następnie na jego wyrównanie z deską.Zmniejsza to ryzyko odwrócenia komponentu.

• Kondensatory do montażu powierzchniowego (SMD).

Kondensatory do montażu powierzchniowego wymagają dokładniejszej kontroli wzrokowej ze względu na ich mniejszy rozmiar i kompaktowy układ.

W przypadku aluminiowych kondensatorów elektrolitycznych SMD sfazowany lub ścięty narożnik często wskazuje stronę dodatnią.Różnica w kształcie staje się zauważalna, gdy element jest obracany pod wpływem światła.

W przypadku kondensatorów tantalowych SMD oznaczenie kreskowe wskazuje biegun dodatni.Oznaczenie to jest zwykle umieszczane na jednym końcu i musi być dokładnie dopasowane podczas umieszczania.

• Oznaczenia płytek drukowanych (PCB).

Sama płytka drukowana zwykle zawiera wskazówki dotyczące prawidłowej instalacji.

Uwzględniono symbole, takie jak znak plus (+) lub zacieniony/wypełniony obszar, aby pokazać położenie pola dodatniego.Podczas montażu zrównanie oznaczeń komponentów z oznaczeniami PCB stanowi końcowy etap weryfikacji.

Sprawdzanie zarówno oznaczeń komponentów, jak i wskaźników PCB tworzy prosty, ale niezawodny proces.To podejście polegające na podwójnym sprawdzeniu znacznie zmniejsza liczbę błędów połączeń i pomaga zapewnić stałą, stabilną wydajność obwodu.

Jak czytać oznaczenia obudowy kondensatora: wartości i parametry

Oznaczenia obudowy kondensatora dostarczają niezbędnych danych potrzebnych do wyboru i sprawdzenia komponentu przed umieszczeniem go w obwodzie.Podczas manipulacji kondensatorem proces zwykle rozpoczyna się od obrócenia części przy dobrym oświetleniu, zlokalizowania wydrukowanych lub wytłoczonych oznaczeń, a następnie odczytania każdej wartości w ustalonej kolejności.Najpierw określana jest pojemność, a następnie napięcie znamionowe.Następnie sprawdzana jest tolerancja, gdy wymagana jest precyzja.

Przeglądanie tych oznaczeń po kolei ogranicza domysły.Zapewnia, że ​​wybrany kondensator odpowiada wymaganiom obwodu i pozwala uniknąć błędów, które mogłyby mieć wpływ na wydajność lub niezawodność.

Zasady oznaczania wartości pojemności

Pojemność jest podstawową wartością do zidentyfikowania i zazwyczaj jest odczytywana jako pierwsza.Chociaż podstawową jednostką jest farad (F), w większości kondensatorów stosuje się mniejsze jednostki, takie jak mikrofarady (µF), nanofarady (nF) lub pikofarady (pF).Ponieważ powierzchnia elementu jest mała, stosuje się kilka metod znakowania, aby wyraźnie dopasować te informacje.

Niektóre kondensatory wykorzystują oznaczenie bezpośrednie, w którym drukowana jest pełna wartość, np. 100 µF lub 10 nF.Jest to najłatwiejszy do odczytania format, nie wymagający konwersji.

Inni używają trzycyfrowego kodu, który wymaga krótkiego etapu dekodowania.Pierwsze dwie cyfry tworzą liczbę podstawową, a trzecia cyfra pełni rolę mnożnika.Na przykład „104” oznacza 100 000 pF, co równa się 100 nF.Czytając ten kod, warto zatrzymać się na chwilę i zastosować mnożnik, zanim przejdziesz dalej.

Może również pojawić się format literowy, taki jak 4u7, który reprezentuje 4,7 µF.W takim przypadku litera zastępuje kropkę dziesiętną, dzięki czemu wartość jest łatwiejsza do wydrukowania i jest mniej podatna na blaknięcie lub błędne odczytanie.

Starsze komponenty mogą nadal używać pasów kolorów do reprezentowania wartości.Wymagają one dopasowania każdego koloru do tabeli.Chociaż obecnie są one mniej powszechne, mogą nadal pojawiać się w starszym sprzęcie, więc ich rozpoznanie może być przydatne podczas napraw.

Zrozumienie tych formatów umożliwia szybką identyfikację bez konieczności wielokrotnego sprawdzania.

Identyfikacja napięcia znamionowego

Po potwierdzeniu pojemności kolejnym krokiem jest sprawdzenie napięcia znamionowego, które określa maksymalny bezpieczny limit pracy kondensatora.

Wartość ta jest zwykle drukowana bezpośrednio na obudowie, np. 16 V, 25 V lub 50 V.Odczytując ją, należy porównać liczbę z oczekiwanym napięciem w obwodzie przed montażem.

Użycie kondensatora o wyższym napięciu znamionowym niż wymagane zwiększa margines bezpieczeństwa.Zmniejsza to naprężenia elektryczne, ogranicza gromadzenie się ciepła i ogólnie prowadzi do dłuższej żywotności.Jednakże wybranie wartości zbyt bliskiej napięciu roboczemu zwiększa ryzyko awarii w przypadku skoków lub wahań napięcia.

Identyfikacja tolerancji

Tolerancja wskazuje, jak bardzo rzeczywista pojemność może różnić się od podanej wartości.Staje się to ważne, gdy obwód zależy od precyzyjnego taktowania lub stabilnego filtrowania.

Tolerancja jest często przedstawiana jako pojedynczy kod literowy wydrukowany w pobliżu wartości pojemności.Typowe przykłady obejmują J (± 5%), K (± 10%) i M (± 20%).Czytając to oznaczenie, warto od razu przełożyć je na zakres procentowy.

Na przykład kondensator 100 µF z tolerancją K może zmieniać się w zakresie od 90 µF do 110 µF.Zakres ten może być akceptowalny w obwodach ogólnego przeznaczenia, ale może powodować problemy w bardziej wrażliwych konstrukcjach.

Sprawdzanie tolerancji na ostatnim etapie zapewnia, że ​​komponent nie tylko pasuje do wymaganej wartości, ale także spełnia poziom dokładności niezbędny do stabilnej pracy.

Pomostowa teoria i zastosowanie

Znajomość symboli i oznaczeń kondensatorów jest przydatna tylko wtedy, gdy jest stosowana podczas rzeczywistej pracy obwodu.W praktyce proces ten polega na podniesieniu elementu, odczytaniu jego oznaczeń, potwierdzeniu jego orientacji, a następnie ostrożnym umieszczeniu go w obwodzie.Każdy krok opiera się na poprzednim, a pominięcie kontroli często prowadzi do błędów, których można uniknąć.

Podczas montażu lub rozwiązywania problemów uwaga zwykle porusza się w ustalonej kolejności.Najpierw sprawdź pojemność i napięcie znamionowe, następnie sprawdź polaryzację i na koniec dopasuj element do układu PCB.Przestrzeganie tej sekwencji zapewnia spójność przepływu pracy i ogranicza liczbę błędów.

Ryzyko związane z nieprawidłowym podłączeniem polaryzacji kondensatora

Podłączenie spolaryzowanego kondensatora w złym kierunku prowadzi do natychmiastowych i widocznych problemów.Po włączeniu zasilania struktura wewnętrzna zaczyna się rozkładać, a element zaczyna pobierać nadmiar prądu.

Wraz ze wzrostem prądu wewnątrz kondensatora gromadzi się ciepło.Ciepło to nie może szybko uciec, więc ciśnienie w obudowie zaczyna rosnąć.W praktycznych sytuacjach może to objawiać się obrzękiem u góry, wyciekiem materiału lub nagłym pęknięciem.

Wpływ nie ogranicza się do kondensatora.Uszkodzony element może zakłócić cały obwód, powodując spadki napięcia, niestabilne sygnały lub zwarcia.W poważniejszych przypadkach awaria może spowodować ryzyko pożaru, szczególnie w konstrukcjach dużej mocy.

Prosta kontrola przed włączeniem obwodu, wizualnie potwierdzająca dodatnie i ujemne ustawienie, zapobiega takim skutkom i chroni zarówno komponent, jak i otaczający go system.

Praktyczne narzędzia i techniki

W rzeczywistych warunkach pracy oznaczenia kondensatorów nie zawsze są wyraźne.Wydrukowane wartości mogą wyblaknąć, a małe elementy mogą być trudne do odczytania.W takich przypadkach proste narzędzia i uważna kontrola pomagają potwierdzić prawidłowe informacje przed instalacją.

Multimetr jest często pierwszym używanym narzędziem.Po ustawieniu w trybie pojemnościowym może zmierzyć rzeczywistą wartość i potwierdzić, czy odpowiada oczekiwanemu zakresowi.Podczas testowania podłączenie sond i obserwacja odczytu zapewnia szybką weryfikację przed umieszczeniem komponentu.

Odniesienie do arkusza danych dodaje kolejną warstwę pewności.Dopasowując widoczne oznaczenia do dokumentacji producenta, łatwiej jest potwierdzić parametry znamionowe, wskaźniki polaryzacji i bezpieczne granice użytkowania.Ten krok jest szczególnie przydatny w przypadku nieznanych komponentów.

Dokładna kontrola wzrokowa również dostarcza wiarygodnych wskazówek.Sprawdzanie długości przewodu, oznaczeń obudowy lub wskaźników powierzchni często ujawnia polaryzację, nawet jeśli wydrukowany tekst jest niejasny.Obracanie komponentu pod wpływem światła i oglądanie go pod różnymi kątami może sprawić, że słabe oznaczenia będą lepiej widoczne.

Łączne użycie tych metod tworzy prostą procedurę weryfikacji.Takie podejście poprawia dokładność, zmniejsza liczbę przeróbek i zapewnia stabilną pracę obwodu po montażu.

Wniosek

Zrozumienie symboli kondensatorów, oznaczeń biegunowości i kodów obudowy sprawia, że odczyt obwodów, montaż i rozwiązywanie problemów jest dokładniejsze i bezpieczniejsze.Prawidłowa identyfikacja pojemności, napięcia znamionowego, tolerancji i orientacji zacisków zmniejsza ryzyko awarii i pomaga utrzymać stabilną wydajność obwodu.W połączeniu z uważną inspekcją i prostymi narzędziami do weryfikacji, wiedza ta pomaga w prawidłowym rozmieszczeniu komponentów i niezawodnym działaniu w praktycznej pracy elektronicznej.

Często zadawane pytania [FAQ]

1. Jak można używać kondensatora, jeśli nie jest pokazana polaryzacja?

Kondensatory bez etykiet polaryzacji to zwykle kondensatory niepolaryzowane, takie jak kondensatory ceramiczne lub foliowe.Można je instalować w dowolnym kierunku bez wpływu na wydajność.Jeśli typ jest niejasny, najbezpieczniejszym sposobem potwierdzenia jego właściwości jest sprawdzenie arkusza danych.

2. Czy zamiast polaryzowanego można zastosować kondensator niespolaryzowany?

W niektórych zastosowaniach o małej pojemności, niespolaryzowany kondensator może działać jako substytut.Jednakże kondensatory spolaryzowane zostały zaprojektowane tak, aby zapewnić wyższą pojemność przy mniejszym rozmiarze.Z tego powodu są często wymagane w obwodach takich jak zasilacze lub sekcje czasowe.Bezpośrednia wymiana nie zawsze jest odpowiednia.

3. Co oznacza kod „104” na kondensatorze?

Oznaczenie „104” jest zgodne ze standardowym kodem.Pierwsze dwie cyfry oznaczają wartość, a trzecia cyfra pokazuje mnożnik.Daje to 100 000 pikofaradów, co równa się 100 nF lub 0,1 µF.

4. Co powoduje pęcznienie kondensatora elektrolitycznego?

Pęcznienie ma miejsce, gdy wewnątrz kondensatora wzrasta ciśnienie.Może to wynikać z odwrotnej polaryzacji, nadmiernego napięcia, wysokiej temperatury lub starzenia.Warunki te wpływają na materiał wewnętrzny i prowadzą do rozszerzania się obudowy.Spuchnięty kondensator oznacza awarię i należy go wymienić.

5. Jak dobrać napięcie znamionowe kondensatora?

Napięcie znamionowe powinno zawsze być wyższe niż napięcie robocze obwodu.Dodanie marginesu bezpieczeństwa pomaga poprawić niezawodność.Powszechnym podejściem jest wybranie napięcia około 1,5 do 2 razy wyższego niż oczekiwane.Zmniejsza to naprężenia i wydłuża żywotność podzespołów.
