Chłodzenie kriogeniczne dla urządzeń SiC i GaN: wydajność, korzyści i wyzwania

Chłodzenie kriogeniczne stosuje się w celu poprawy wydajności, wydajności i gęstości mocy urządzeń o szerokiej przerwie energetycznej, takich jak tranzystory MOSFET SiC i GaN HEMT.W środowiskach o niskiej temperaturze zachowanie urządzenia zmienia się, wpływając na rezystancję w stanie włączenia, napięcie przebicia, straty przełączania i niezawodność.W tym artykule wyjaśniono, jak urządzenia SiC, GaN i krzem działają w warunkach kriogenicznych, w jaki sposób chłodzenie kriogeniczne wspiera konwertery SiC w skali MW oraz jakie wyzwania projektowe wpływają na opakowanie, filtrowanie EMI, kontrolę termiczną i bezpieczeństwo.

Katalog

Urządzenia SiC i strategie chłodzenia kriogenicznego

Zachowanie urządzenia w warunkach kriogenicznych

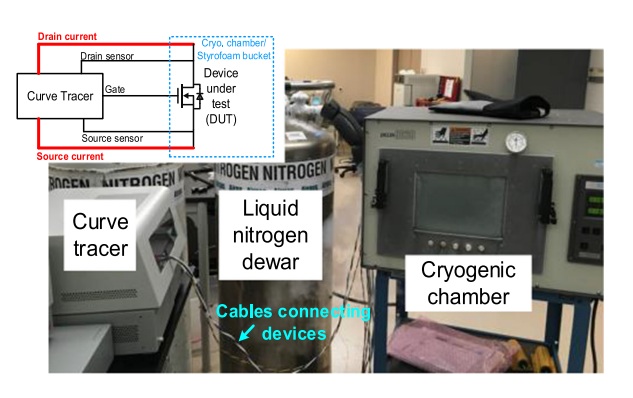

Badanie sposobu działania urządzeń zasilających w ekstremalnie niskich temperaturach wymaga rygorystycznie kontrolowanych warunków kriogenicznych.Zastosowano specjalną kriogeniczną komorę temperaturową, wykorzystującą ciekły azot w celu osiągnięcia zakresów temperatur obejmujących poziomy otoczenia do 93 K. Takie komory są dokładnie izolowane, zarówno wewnętrznie, jak i zewnętrznie, w celu utrzymania stabilnego poziomu temperatury przy jednoczesnym tłumieniu wpływów zewnętrznych.W celu zapewnienia dokładnej charakterystyki testowanych urządzeń (DUT) zastosowano precyzyjne oprzyrządowanie, takie jak znacznik krzywej B1505A wyposażony w złącza Kelvina.Połączenia Kelvina eliminują zniekształcenia sygnału i błędy wynikające z rezystancji kabla lub indukcyjności pasożytniczej podczas pomiarów, zapewniając w ten sposób wyższą wierność przechwytywanych danych.

Każdy szczegół w środowisku testowym odzwierciedla zgromadzoną wiedzę specjalistyczną, w przypadku której czynniki takie jak integralność kabla lub zakłócenia zewnętrzne mogą znacząco wpłynąć na wyniki pomiarów.W przypadku prac wymagających dużej precyzji wymagane są mocne konfiguracje testowe, ponieważ małe błędy mogą ukryć ważne szczegóły dotyczące działania urządzenia, szczególnie w niskich temperaturach.

Wydajność urządzeń SiC, GaN i Si w środowiskach kriogenicznych

Zmienne reakcje termiczne krzemowych MOSFET, MOSFET z węglika krzemu (SiC) i HEMT z azotku galu (GaN) ujawniają odrębne właściwości materiałów w warunkach kriogenicznych, zapewniając ważne spostrzeżenia porównawcze dla zaawansowanych zastosowań inżynieryjnych.

Charakterystyka krzemowych (Si) MOSFETów

• Efekt początkowy: Zmniejszony opór w stanie włączenia dzięki lepszej mobilności nośnika w temperaturach kriogenicznych.

• Zamrożenie przewoźnika: Poniżej około 100 K nośniki ładunku tracą ruchliwość na skutek zmniejszonego wzbudzenia termicznego, co znacznie zwiększa rezystancję.

• Bponowne obniżenie napięcia: Wraz ze spadkiem temperatury obserwuje się spadek napięcia przebicia, co pogarsza niezawodność wysokiego napięcia.

• Implikacje: Ograniczenia zależne od temperatury wskazują na wewnętrzne wyzwania związane z wykorzystaniem krzemu do zastosowań wymagających ekstremalnej odporności na warunki środowiskowe.

Postępy w HEMT z azotku galu (GaN).

• Redukcja oporu: Stały spadek rezystancji w stanie włączenia, przy czym poziom zmniejsza się ponad pięciokrotnie w porównaniu z temperaturą pokojową.

• Stabilność napięcia przebicia: Utrzymuje stałe wartości w różnych zakresach kriogenicznych, zwiększając niezawodność.

• Charakterystyka materiału: Silne wiązanie kowalencyjne i szerokie pasmo wzbronione z natury minimalizują mieszanie termiczne, przyczyniając się do doskonałej wydajności.

• Potencjał inżynieryjny: W przypadku projektów, w których priorytetem jest gęstość mocy i wydajność, GaN stanowi realny i innowacyjny wybór materiału do zastosowań kriogenicznych.

Unikalne cechy wydajności tranzystorów MOSFET z węglika krzemu (SiC).

• Dynamika oporu: Opór w stanie włączenia wzrasta w warunkach kriogenicznych, potencjalnie z powodu niedoskonałości struktur krystalicznych lub właściwości materiałów hamujących ruchliwość elektronów.

• Odporność na napięcie przebicia: Niezawodne napięcia przebicia są utrzymywane w różnych temperaturach kriogenicznych, dostosowując się do wydajności GaN.

• Potencjał aplikacji: Wykazuje potencjał w wyspecjalizowanych dziedzinach, takich jak eksploracja kosmosu i systemy nadprzewodzące, gdzie niezbędna jest stabilność wysokiego napięcia w bardzo niskich temperaturach.

Analiza parametrów cieplnych tych materiałów sugeruje, że HEMT GaN oferują optymalną kombinację zmniejszonej rezystancji w stanie włączenia i stałego napięcia przebicia, przewyższając krzemowe i SiC MOSFET w środowiskach kriogenicznych.Tendencja ta wskazuje na szerszą zmianę branży w kierunku priorytetowego traktowania GaN w najnowocześniejszych zastosowaniach.

Wybór materiałów do stosowania w zimnych środowiskach wymaga zrównoważonego podejścia, które uwzględnia ograniczenia urządzenia, kontrolę termiczną, niezawodność i koszt.Współpraca między inżynierią materiałową a elektrotechniką wspiera udoskonalanie metod wzrostu i pakowania, pomagając urządzeniom lepiej działać w niskich temperaturach.

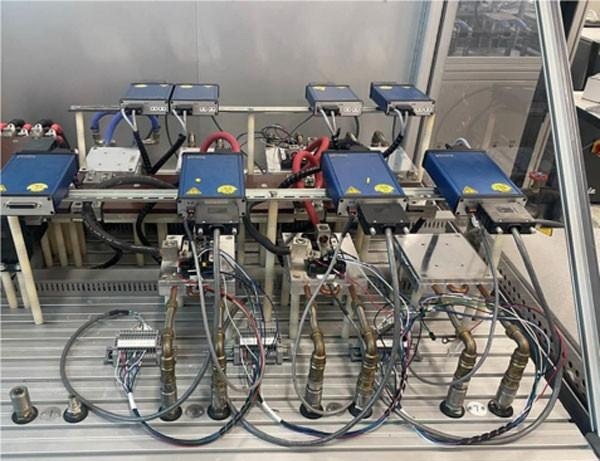

Wdrożenie konwertera SiC dużej mocy z chłodzeniem kriogenicznym

Zastosowania chłodzenia kriogenicznego dla konwerterów MW SiC

Chłodzenie kriogeniczne jest coraz częściej stosowane w konwerterach opartych na SiC o skali megawatów (MW) w celu osiągnięcia najwyższej wydajności systemu, szczególnie w zaawansowanych technologiach napędu elektrycznego, takich jak te stosowane w samolotach elektrycznych.Przetwornice te działają na szynie prądu stałego ±500 V i generują trójfazowe sygnały wyjściowe o wysokiej częstotliwości do 3 kHz.Uważnie kontrolując temperaturę otoczenia i obniżając temperaturę złączy urządzeń SiC podczas pracy z dużą mocą, systemy kriogeniczne ułatwiają redukcję energii, jednocześnie wspierając komponenty wytrzymujące zwiększone obciążenia bez uszczerbku dla niezawodności.

Ponadto chłodzenie kriogeniczne wpływa na systemy peryferyjne, takie jak szyny zbiorcze i cewki indukcyjne, poprawiając wydajność cieplną i elektryczną.Niższe straty rezystancyjne i straty w rdzeniu wynikające z obniżonych temperatur roboczych prowadzą do węższych tolerancji termicznych, które pośrednio rozwiązują problem naprężeń materiałowych i zmniejszają tempo starzenia się elementów indukcyjnych.Dzięki tym zaletom zapewniona jest długoterminowa efektywność operacyjna nawet przy dużych obciążeniach elektrycznych i termicznych.

Ulepszone projekty lotniczych konwertorów kriogenicznych ujawniły dalsze zalety, w tym zmniejszoną wagę i zmniejszoną objętość systemu.Korekty te płynnie pokrywają się z celami branżowymi w zakresie optymalizacji ładowności i zwiększenia wydajności lotu.

Uwagi dotyczące urządzeń dla poziomów mocy MW

Moduły mocy SiC są coraz bardziej preferowane w scenariuszach gęstości mocy MW ze względu na ich mocne strony materiałowe i zaawansowane możliwości produkcyjne w porównaniu z innymi technologiami, takimi jak tranzystory MOSFET Si i GaN HEMT.Jednak optymalna funkcja wymaga precyzyjnego przestrzegania ograniczeń kriogenicznych, w szczególności utrzymywania temperatur roboczych około 257 K i unikania warunków poniżej 225 K. Jednoznacznie wykazano, że niższe zakresy temperatur powodują degradację kapsułki z żelu silikonowego, zjawisko zidentyfikowane na podstawie szeroko zakrojonej analizy uszkodzeń i przyspieszonych badań naprężeń materiałowych.

Przetwornica mocy wykorzystuje trójpoziomową topologię aktywnego punktu neutralnego z zaciskiem (3L-ANPC).Dwa przeplatane falowniki o mocy 500 kW ze sprzężonymi cewkami indukcyjnymi są rozmieszczone tak, aby zapewnić łączną moc wyjściową 1 MW.

Zredukowane straty przełączania i przewodzenia: konfiguracja przeplotu zmniejsza straty urządzenia, jednocześnie zarządzając tętnieniami prądu i napięcia, zapewniając stabilną jakość wyjściową.

Optymalizacja filtra EMI: Redukcję szumów osiąga się poprzez udoskonalenie filtrów zakłóceń elektromagnetycznych (EMI), kierując się iteracyjnym prototypowaniem i modelowaniem zgodności, aby spełnić rygorystyczne normy lotnicze DO-160.

Statyczne i dynamiczne cechy systemów dużej mocy korzystają z dostosowanych technik modulacji.Obiecującym podejściem jest modulacja adaptacyjna: dynamiczna zmiana częstotliwości przełączania w oparciu o poziomy obciążenia w celu zmniejszenia zużycia komponentów i zwiększenia trwałości pola.

Projektowanie Infrastruktury Chłodniczej

Układy chłodzenia kriogenicznego w modułach MW SiC zazwyczaj wykorzystują schłodzony gazowy azot ze względu na spójny profil chłodzenia i zdolność do unikania lokalnych anomalii temperaturowych, co jest problemem związanym z bezpośrednim chłodzeniem ciekłym azotem.W projektach systematycznych wykorzystuje się metody kriogenicznej wymiany ciepła, takie jak gazowy azot przepływający przez wężownice umieszczone w ciekłym azocie.

Funkcje obejmują:

• Możliwość dostosowania głębokości zanurzenia cewki i regulacji dynamicznego przepływu gazu, umożliwiająca dostosowaną kontrolę nad warunkami termicznymi płyty zimnej, w której znajdują się moduły mocy SiC, zapewniając równomierną dystrybucję i łagodząc ryzyko przegrzania lub przechłodzenia.

• Włączenie symulacji termodynamicznych na etapach projektowania: modele elementów skończonych przewidują wzorce temperatur i nieregularności przepływu w planowanych ścieżkach kriogenicznych w konwertorach, usprawniając analizę i zapewniając praktyczne udoskonalenia wydajności operacyjnej.

• Zwiększenie niezawodności dzięki zastosowaniu odpornych na awarie ścieżek chłodzenia: podejście oparte na redundancji zapewnia stałą kontrolę temperatury w scenariuszach awarii, co jest idealne w zastosowaniach lotniczych i kosmicznych, gdzie ważna jest niezawodność systemu.

Trwające badania rozszerzają hybrydowe strategie chłodzenia kriogenicznego, łączące systemy oparte na gazie z materiałami zmiennofazowymi, integrując te osiągnięcia w przyszłych systemach zaprojektowanych w celu zwiększenia gęstości energii i niezależnego zarządzania okresami chłodzenia.Te rewolucyjne systemy podkreślają niezastąpioną rolę chłodzenia kriogenicznego w udoskonalaniu konwerterów SiC na poziomie MW, łącząc innowacje technologiczne ze skalowalnymi praktykami wdrażania.

Wyzwania związane z chłodzeniem kriogenicznym urządzeń SiC i GaN

Chłodzenie kriogeniczne przoduje w zwiększaniu wydajności urządzeń o szerokiej przerwie energetycznej (WBG), takich jak tranzystory SiC i GaN.W ekstremalnie niskich temperaturach roboczych obserwuje się poprawę przewodności elektrycznej, sprawności cieplnej i niezawodności, torując drogę do doskonałej wydajności.Dodatkowo te niskie temperatury umożliwiają zastosowanie lekkich przewodników o dużej gęstości mocy, dzięki czemu chłodzone kriogenicznie przetwornice mocy są szczególnie atrakcyjne dla branż takich jak przemysł lotniczy, motoryzacyjny i centra danych.Jednakże przejście od sukcesów eksperymentalnych do wdrożenia na dużą skalę stwarza wyzwania techniczne i logistyczne, podkreślając rodzący się charakter tej technologii w praktycznych zastosowaniach.

Wyzwania w zakresie opakowań do chłodzenia kriogenicznego

Rozwiązanie problemu pasożytów elektromagnetycznych i jednorodności prądu

Opracowanie pakietów kompatybilnych z urządzeniami kriogenicznymi wymaga przezwyciężenia pasożytów elektromagnetycznych i zapewnienia równomiernej dystrybucji prądu w urządzeniach WBG dużej mocy.GaN HEMT i inne podobne komponenty, ze względu na wyższą gęstość mocy i większe prędkości przełączania, czynią to zadanie coraz bardziej skomplikowanym.Praktyczne rozwiązania w zakresie opakowań muszą wykraczać poza projekty teoretyczne i wykorzystywać testy iteracyjne w środowiskach kriogenicznych, ponieważ praktyczne zastosowania często ujawniają ukryte problemy z wydajnością.Wyrafinowane narzędzia symulacyjne, choć bezcenne, należy uzupełnić praktyczną oceną, aby uzyskać solidne projekty odpowiadające realiom operacyjnym.

Wybór materiału: żel silikonowy a kapsułki na bazie żywicy epoksydowej

Kluczową kwestią jest wydajność mechaniczna kapsułek w warunkach kriogenicznych.Żele silikonowe, które doskonale radzą sobie w standardowych temperaturach roboczych, tracą elastyczność przy ekstremalnie niskich temperaturach, co zagraża integralności urządzenia.I odwrotnie, kapsułki na bazie epoksydów, choć kruche w środowiskach kriogenicznych, zapewniają pewien stopień solidności strukturalnej.Osiągnięcie równowagi poprzez kompozycje hybrydowe, takie jak mieszanie miękkich polimerów ze wzmocnionymi materiałami, otwiera nowe możliwości w zakresie trwałości.W niektórych próbach całkowicie zrezygnowano z hermetyzacji, aby utrzymać niższy opór cieplny, ale powoduje to kompromisy w zakresie izolacji i trwałości, co kwestionuje ich wykonalność w większości zastosowań.

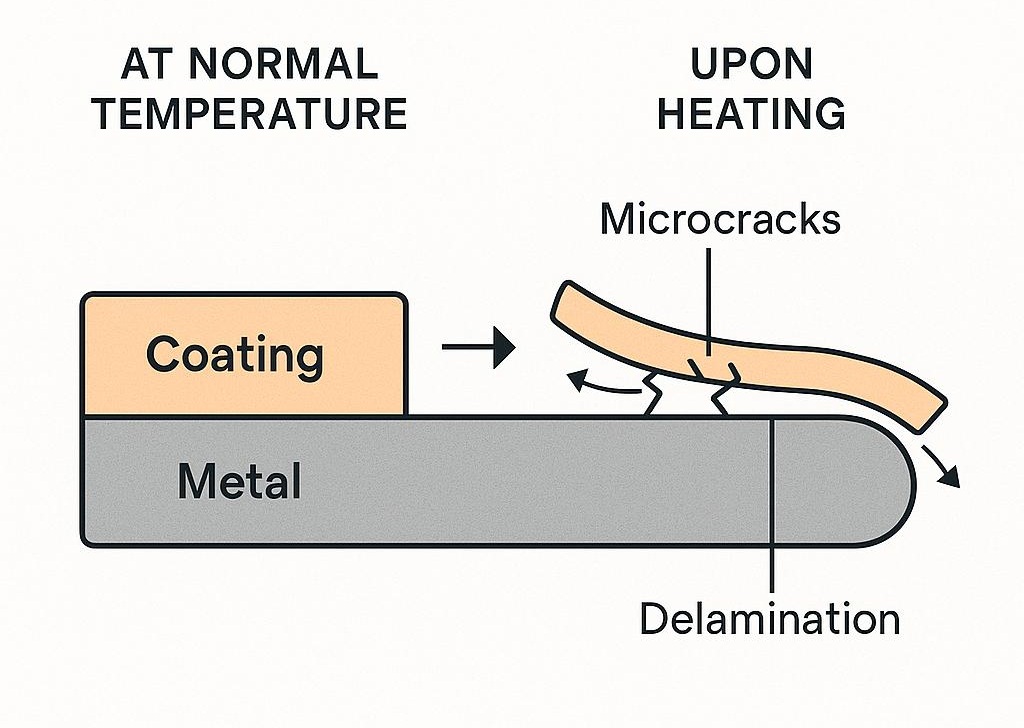

Łagodzenie niedopasowania rozszerzalności cieplnej

Niedopasowanie rozszerzalności cieplnej pomiędzy składnikami o różnych współczynnikach pozostaje poważnym problemem w układach kriogenicznych.Zjawisko to prowadzi do wewnętrznych naprężeń, pęknięć, a nawet rozwarstwień pod wpływem cykli termicznych.Rozwiązania skupiają się na klejach i połączeniach zaprojektowanych z myślą o elastyczności kompensacyjnej.W iteracjach projektu, opartych na danych eksperymentalnych, wprowadzono struktury rozpraszające naprężenia, aby zrównoważyć degradację w wyniku długotrwałego użytkowania.Chociaż w pojedynczych przypadkach poczyniono postępy, ujednolicona, skalowalna metodologia przeciwdziałania tym rozbieżnościom pozostaje nieuchwytna, co podkreśla ciągły intensywny rozwój w tej dziedzinie.

Projekt filtra EMI dla kriogenicznych systemów chłodzenia

Chłodzenie kriogeniczne uwalnia potencjał wyższych częstotliwości przełączania, umożliwiając projektowanie kompaktowych filtrów EMI i postępującą miniaturyzację systemu dla ograniczonych zastosowań, takich jak eksploracja kosmosu.Dzieje się to jednak kosztem zwiększonego szumu EMI przy podwyższonych częstotliwościach.Wprowadza to złożoność sprzęgania, która stanowi wyzwanie dla konwencjonalnych architektur filtrów.

Środowiska kriogeniczne sprzyjają zmniejszonym stratom rezystancyjnym w uzwojeniach cewki indukcyjnej, ale materiały rdzenia magnetycznego, niezbędne do filtrowania zakłóceń elektromagnetycznych, często osiągają słabsze wyniki ze względu na zmniejszoną przepuszczalność rdzenia w takich warunkach.Obiecujące okazały się projekty obudów uwzględniające właściwości termiczne i skupiające wysiłki na aktywnej kompensacji takich strat za pomocą ulepszonych materiałów lub mechanizmów sprzężenia zwrotnego.Z biegiem czasu konstrukcje filtrów są udoskonalane, aby zrównoważyć wydajność i redukcję hałasu, wspierając szersze zastosowanie.

Ograniczenia operacyjne i bezpieczeństwa kriogenicznych systemów chłodzenia

Zarządzanie ciekłym azotem i złożoność systemu

Stosowanie ciekłego azotu jako czynnika chłodzącego komplikuje konstrukcję systemu ze względu na jego właściwości fizyczne.Jego gęstość wymaga bezpiecznego zamknięcia, aby zapobiec wzrostowi ciśnienia, podczas gdy ekstremalnie niskie temperatury mogą powodować zamarzanie pary, stwarzając ryzyko zwarć wywołanych kondensacją.Podczas testów dodano kontrolę parowania i ulepszone metody uszczelniania.Powtarzające się regulacje zmniejszają ryzyko i utrzymują niezawodność systemu, łącząc design i praktyczną ochronę.

Izolacja termiczna i środki bezpieczeństwa

Skuteczne strategie izolacji mają kluczowe znaczenie dla utrzymania żywotności operacyjnej kriogenicznych systemów chłodzenia, przy jednoczesnym zabezpieczeniu personelu i sprzętu.Przypadkowe narażenie na ciekły azot niesie ze sobą znaczne ryzyko, które wymaga zastosowania opracowanych barier termicznych i wielowarstwowych konfiguracji izolacji.Co więcej, wdrożenie protokołów bezpieczeństwa i rygorystycznych programów szkoleniowych okazało się skutecznymi ramami zapobiegawczymi.Godne uwagi historie sukcesu z wdrożeń eksperymentalnych podkreślają, jak konstrukcja termiczna bezpośrednio zmniejsza ryzyko bezpieczeństwa, zachowując jednocześnie wydajną wydajność systemu.

Proaktywne zarządzanie ryzykiem

Integracja chłodzenia kriogenicznego z systemami elektrycznymi dużej mocy wymaga przyszłościowego podejścia do zarządzania ryzykiem.Elementy systemu muszą wytrzymywać ekstremalne wahania temperatur bez uszczerbku dla funkcjonalności, co wymaga dokładnego przestrzegania przepisów bezpieczeństwa i solidnej kontroli jakości.Szkolenie personelu w zakresie obsługi systemów kriogenicznych w połączeniu z oceną ryzyka uwzględniającą potencjalne punkty awarii udowodniło swoją wartość.To proaktywne planowanie wyznacza drogę do szerszego wdrożenia, odzwierciedlając branżę, dla której priorytetem jest zarówno innowacja, jak i niezawodność na rzecz bezpieczniejszej i bardziej wydajnej przyszłości.

Wniosek

Chłodzenie kriogeniczne oferuje duży potencjał dla systemów SiC i GaN o dużej mocy, szczególnie w lotnictwie, napędach elektrycznych, systemach nadprzewodzących i kompaktowych przetwornicach mocy.Może zmniejszyć straty, poprawić wydajność cieplną i obsługiwać wyższą gęstość mocy, ale praktyczne zastosowanie wymaga dokładnej kontroli limitów temperatur, materiałów opakowaniowych, infrastruktury chłodzącej, zachowania EMI i bezpieczeństwa ciekłego azotu.Przy właściwym doborze urządzeń, konstrukcji termicznej i zarządzaniu ryzykiem, chłodzenie kriogeniczne może pomóc w opracowaniu niezawodnej, wydajnej i kompaktowej elektroniki mocy do wymagających zastosowań.
