Kondensatory elektrolityczne: wyjaśnienie typów, ESR, prądu tętnień

W artykule opisano, jak działają kondensatory elektrolityczne, gdzie działają najlepiej i dlaczego technologie kondensatorów aluminiowych i tantalowych wiążą się z istotnymi kompromisami w zakresie niezawodności, stabilności, rozmiaru i zachowań elektrycznych. Przyjrzy się on także efektom prądów tętnień, naprężeniom cieplnym, charakterystykom impedancyjnym, połączeniom kondensatorów z ceramiką, mechanizmom degradacji w długim okresie oraz praktycznym strategiom wyboru stosowanym w nowoczesnych systemach zasilania i sygnałów elektronicznych..

Katalog

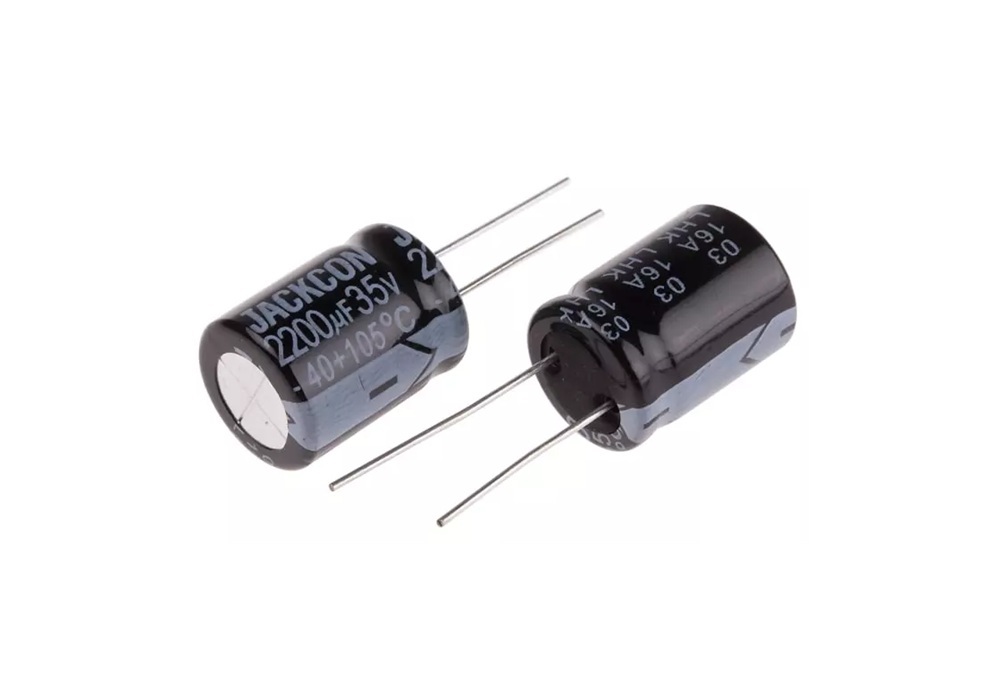

Przegląd kondensatorów elektrolitycznych

Kondensatory elektrolityczne często są wybierane, gdy projekt wymaga dużej pojemności bez przesuwania budżetu lub powierzchni PCB w niekomfortowe obszary. Ta wygoda wiąże się z kompromisami, które pojawiają się w zachowaniach elektrycznych i w długoterminowej spójności, a te kompromisy mają tendencję do stawania się bardziej zauważalne, gdy godziny pracy się akumulują..

Typowe napięcia znamionowe zazwyczaj mieszczą się w zakresie ~4 V do 500 V, podczas gdy serie specjalne mogą osiągnąć około 630 V i więcej. Zwykle oceny temperatury otoczenia wahają się od -40°C do +105°C, a produkt o wyższej klasie rozciąga się do +125°C. W rzeczywistej pracy projektowej te numery katalogowe rzadko przekazują pełen obraz same w sobie; wyniki kształtowane są przez to, jak część jest obciążana, ile tętnień przenosi, gdzie ciepło właściwie się rozchodzi i jak cechy komponentu zmieniają się z wiekiem..

Warto również przyznać praktyczną rzeczywistość: kondensatory elektrolityczne mogą wyglądać dobrze na stole podczas krótkiego testu, a później zaczynać zachowywać się inaczej, gdy ten sam obwód znajduje się w ciepłej obudowie, doświadcza powtarzających się skoków napięcia lub jest przesyłany przez szerszą mieszankę partii produkcyjnych. Ta różnica między pierwszymi wrażeniami a długoterminowym zachowaniem jest miejscem, gdzie staranne dobieranie i walidacja przynoszą korzyści..

Dopasowanie aplikacji: wysoka pojemność, energia w hurtowych ilościach i role z DC

Kondensatory elektrolityczne zazwyczaj oferują wiele większą pojemność za dolara niż wiele opcji filmowych lub ceramicznych w podobnych klasach napięciowych. Projektanci zwykle akceptują ten kompromis z kilkoma ograniczeniami na myśli: są często fizycznie większe niż ceramika przy porównywalnych możliwościach napięciowych, a wiele z nich jest polaryzowanych, więc kierunek stosowanego napięcia musi być kontrolowany..

Kondensatory elektrolityczne są powszechnie stosowane tam, gdzie pożądany jest duży zbiornik ładunku, a przebieg sygnału jest głównie DC z nałożonymi tętnieniami. Często zajmują one miejsce, gdzie etap zasilania przechodzi z wytwarzania DC do utrzymywania DC stabilnie pod realnej dynamice obciążenia..

Typowe przypadki użycia są wymienione poniżej jako jeden zestaw dla łatwego przeglądu:

• Filtrowanie DC-link

• Wygładzanie prostowników

• Magazynowanie energii

• Dekouplowanie niskoczęstotliwościowe

W działającej zasilaczu, kondensator elektrolityczny często działa jako krótko-terminowy bufor energii podczas skoków obciążenia. Gdy pętla kontrolna wciąż reaguje, kondensator dostarcza lub absorbuje prąd, a wtedy nienaidealności stają się łatwe do zauważenia podczas pomiaru: spadek napięcia związany z ESR, samonagrzewanie związane z prądem tętnień oraz stopniowe dryfowanie parametrów w miarę starzenia się elektrolitu i systemu tlenku..

Z inżynieryjnego punktu widzenia, może to być nieco frustrujące, ponieważ kondensator robi dokładnie to, co pozwala mu fizyka, tylko nie zawsze to, co sugeruje symbol schematu. Planowanie tych "nienaidealnych" zachowań wcześnie zazwyczaj prowadzi do mniejszej liczby niespodzianek na późniejszych etapach..

Główne rodziny: aluminium vs. tantal

Kondensatory elektrolityczne najczęściej spotyka się jako kondensatory elektrolityczne aluminiowe i tantalowe. Części tantalowe pozostają elektrolitami; różnicą jest system anodowy i dielektryczny, co prowadzi do różnych mocnych stron i wrażliwości na naprężenia..

Wybór między tymi rodzinami rzadko dotyczy tylko pojemności i napięcia na karcie danych. Często zamienia się w dyskusję o tym, jak obwód zachowuje się podczas uruchamiania, jak dobrze kontrolowane są naprężenia oraz ile zmienności projekt może tolerować, nie zamieniając walidacji w zgadywanie..

Typowe pozycjonowanie dwóch rodzin podsumowano tutaj:

• Kondensatory aluminiowe: szeroko stosowane do filtrowania w hurtowych ilościach i magazynowania energii, szeroka dostępność napięcia, ogólnie korzystny koszt.

• Kondensatory tantalowe: wysoka efektywność objętościowa i stosunkowo stabilne zachowanie pojemności w niektórych zakresach, zazwyczaj stosowane z bardziej rygorystyczną kontrolą zachowania skokowego, inrush i impedancji ochronnej.

Praktyczne ujęcie zakłada, że części aluminiowe często wygrywają w "robocie i tętnieniu", podczas gdy tantalowe są często wybierane, gdy presja rozmiaru, cele impedancji lub stabilniejsze zachowanie elektryczne napędzają wymagania, zakładając, że obwód ma jasny plan, aby ograniczyć naprężenia podczas skoków i przejść..

Kluczowe zachowania elektryczne kształtujące wydajność w realnym świecie

Zachowanie kondensatorów elektrolitycznych kształtuje wiele współdziałających cech elektrycznych, a nie tylko pojemność. Parametry takie jak tolerancja, napięcie stresowe, prąd upływu, ESR, prąd tętnień i zachowanie termiczne mocno wpływają na to, jak kondensator działa w czasie oraz pod zmieniającymi się warunkami pracy. W praktycznych obwodach te czynniki często decydują o tym, czy szyna zasilania pozostaje stabilna, hałaśliwa, narażona na naprężenia termiczne czy skłonna do degradacji w długim okresie..

Wartości pojemności są zazwyczaj zapisywane przy użyciu submultiplikatorów takich jak µF, nF i pF, ponieważ 1 farad jest niezwykle dużą wartością dla większości komponentów dyskretnych. W praktycznej notacji, 1 µF = 1000 nF, a 1 nF = 1000 pF. Utrzymanie spójności jednostek w schematach, BOMach i dokumentacji montażowej pomaga zmniejszyć błędy związane z substytucjami i interpretacją podczas projektowania i produkcji..

Kondensatory elektrolityczne zazwyczaj mają również szersze zakresy tolerancji niż wiele kondensatorów filmowych czy ceramicznych. Odchylenia takie jak +50%/−20% nie są niezwykłe, zwłaszcza w większych częściach. W zastosowaniach filtracji hurtowej, to odchylenie może mieć niewielkie konsekwencje praktyczne, ale w kształtowaniu impedancji, sieciach czasowych lub zachowaniu pętli kontrolnej, zmiana pojemności może wpłynąć na odpowiedź transientową i marginesy stabilności na tyle, aby stać się mierzalną podczas walidacji i testów produkcyjnych..

Napięcie znamionowe wpływa na więcej niż tylko na przetrwanie w przypadku przebicia. Praca w pobliżu maksymalnego napięcia znamionowego zwiększa stres elektryczny w systemie dielektrycznym i może przyspieszyć upływ, nagrzewanie wewnętrzne oraz mechanizmy zużycia w długim okresie. Z tego powodu wiele projektów celowo umniejsza napięcie kondensatorów elektrolitycznych i pracuje poniżej wydrukowanego limitu napięcia, aby poprawić niezawodność i zmniejszyć wrażliwość na obciążenie termiczne i związane z tętnieniami..

Prąd upływu i zachowanie izolacyjne również wpływają na wydajność w realnym świecie, szczególnie w obwodach z hold-up, systemach czasowych i niżonapięciowych sekcjach analogowych. Większe kondensatory elektrolityczne naturalnie wykazują pewien prąd upływu z powodu dielektryku i zachowania elektrolitu, a ten prąd przyczynia się do degradacji przechowywanego ładunku w czasie. W praktycznych systemach zasilających, zachowanie izolacyjne należy oceniać, używając zarówno prądu upływu, jak i względnych rozważań czasowych, zamiast polegać tylko na wartościach pojemności..

Mechanizmy strat stają się szczególnie ważne w warunkach tętnienia. Gdy prąd tętnień AC przepływa przez ESR, wewnętrzna dyspersja mocy wytwarza ciepło, a to nagrzewanie bezpośrednio wpływa na starzenie się kondensatora i żywotność operacyjną. W miarę wzrostu temperatury, degradacja elektrolitu przyspiesza, ESR może zwiększyć się jeszcze bardziej, a stres cieplny może kumulować się w czasie. W wielu rzeczywistych systemach problemy z niezawodnością kondensatorów są zatem ściśle związane z obsługą prądów tętnień, warunkami przepływu powietrza, umiejscowieniem na PCB oraz bliskością źródeł ciepła, a nie tylko wartością pojemności..

Kondensator elektrolityczny aluminiowy

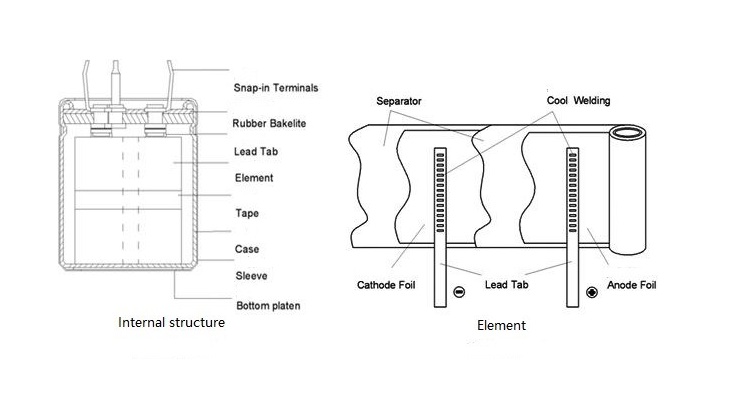

Kondensator elektrolityczny aluminiowy jest zbudowany z kilku połączonych warstw, które współpracują, aby przechowywać energię elektryczną. Główna struktura obejmuje trawioną folię anodową z aluminium, cienką warstwę dielektryka z tlenku aluminium, elektrolit i kolektor prądowy z anodą ujemną. Te warstwy są zwinięte w zwarty układ rolkowy i szczelnie zamknięte w aluminiowej puszce. Trawiona folia anodowa jest ważna, ponieważ jej szorstka mikroskopowa powierzchnia znacznie zwiększa efektywną powierzchnię, pozwalając kondensatorowi osiągnąć dużą pojemność w stosunkowo małym rozmiarze..

Warstwa dielektryczna jest formowana bezpośrednio na powierzchni folii anodowej w procesie elektrochemicznym zwanym anodowym formowaniem. Ponieważ warstwa tlenkowa jest niezwykle cienka, kondensatory elektrolityczne aluminiowe mogą zapewniać dużą wartość pojemności w porównaniu do wielu innych typów kondensatorów. Grubość tej warstwy tlenkowej determinuje napięcie znamionowe kondensatora. Wyższe napięcia wymagają grubszych warstw tlenkowych, co jednak również zmniejsza gęstość pojemności i zwiększa rozmiar fizyczny..

Elektrolit działa jako system katodowy kondensatora, podczas gdy negatywna folia zapewnia przewodzącą drogę do zewnętrznego terminala. W przeciwieństwie do solidnych struktur elektrod stosowanych w niektórych typach kondensatorów, elektrolit pozwala kondensatorom utrzymać wysoką pojemność, ale także wprowadza ograniczenia związane z temperaturą, starzeniem się i prądem upływu. Te wewnętrzne materiały są starannie uszczelnione, aby zredukować parowanie elektrolitu i utrzymać długoterminową stabilność..

Ponieważ dielektryk działa poprawnie tylko wtedy, gdy anoda pozostaje dodatnia względem elektrolitu, większość kondensatorów elektrolitycznych aluminiowych jest polaryzowanych. Odwrócone napięcie może uszkodzić warstwę tlenkową, powodując nadmierny przepływ prądu, generację gazu, nagrzewanie się i potencjalne wentylacje. Z tego powodu oznaczenia biegunowości oraz odpowiednia instalacja są krytyczne w praktycznym projektowaniu obwodów..

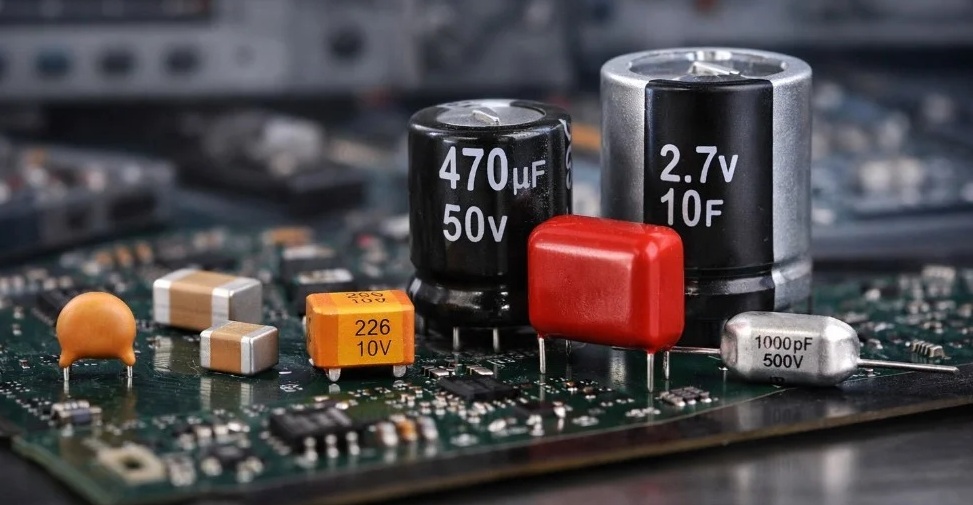

Zastosowania kondensatorów elektrolitycznych w rzeczywistych obwodach

Sprzęganie sygnałów i blokowanie DC

Kondensatory elektrolityczne są szeroko stosowane do sprzęgania sygnałów w wzmacniaczach audio, obwodach komunikacyjnych, interfejsach czujników i analogowych etapach przetwarzania, gdzie sygnały AC muszą przechodzić między blokami obwodu, podczas gdy warunki wstępnego napięcia DC pozostają izolowane. W tych zastosowaniach kondensator blokuje stałe napięcie DC, pozwalając na kontynuację zmieniających się komponentów sygnałowych w ścieżce sygnału. Zapobiega to zakłóceniom jednego etapu na punkcie pracy innego etapu..

Ponieważ kondensatory elektrolityczne zapewniają stosunkowo dużą wartość pojemności w kompaktowych pakietach, zwykle są wybierane do zastosowań sprzęgania niskoczęstotliwościowego, gdzie mniejsze kondensatory ceramiczne mogą nie zapewniać wystarczającej pojemności ekonomicznie. Jednak orientacja biegunowości staje się ważna, ponieważ nieprawidłowa biegunowość może zwiększać prąd upływu, zniekształcenia, nagrzewanie i problemy z długoterminową niezawodnością..

W niskich częstotliwościach niewystarczająca pojemność może osłabić odpowiedź basową w systemach audio lub zniekształcać powoli zmieniające się sygnały analogowe. Kondensatory sprzęgające są wybierane na podstawie impedancji wejściowej i wymaganej częstotliwości odcięcia. W praktycznych obwodach kondensatory elektrolityczne używane do sprzęgania mogą także wprowadzać zniekształcenia, jeśli duże napięcia AC pojawią się na dielektryku, szczególnie w ścieżkach audio, gdzie ważna jest linearność sygnału..

Decouplowanie w hurtowych ilościach i stabilizacja szyn zasilających

Kondensatory elektrolityczne są intensywnie wykorzystywane do decouplowania w hurtowych ilościach i stabilizacji szyn zasilających w systemach cyfrowych, zintegrowanych kontrolerach, elektronice przemysłowej, napędach silników i etapach konwersji mocy. Ich główną rolą jest lokalne magazynowanie energii i dostarczanie prądu podczas nagłych zmian obciążenia, na które zasilacze lub długie ścieżki PCB nie mogą zareagować natychmiast..

Kiedy procesory, moduły komunikacyjne, przekaźniki, diody LED lub silniki przełączają się szybko, czasowe zapotrzebowanie na prąd może powodować spadki napięcia i niestabilność przejściową. Kondensatory elektrolityczne pomagają zredukować te zakłócenia, działając jako lokalne zbiorniki energii, które pochłaniają tętnienia, wygładzają przejścia obciążenia i stabilizują wolniejsze części sieci dystrybucji energii..

Jednak kondensatory elektrolityczne same w sobie zazwyczaj nie są wystarczające do szerokopasmowego tłumienia szumów, ponieważ ich impedancja wzrasta przy wyższych częstotliwościach z powodu zachowań ESR i ESL. Z tego powodu, kondensatory elektrolityczne często są łączone z kondensatorami ceramicznymi umieszczonymi w pobliżu elementów zintegrowanych. Kondensator elektrolityczny wspiera magazynowanie energii w hurtowych ilościach, podczas gdy kondensator ceramiczny redukuje szumy przełączania o wysokiej częstotliwości oraz szybkie skoki napięcia..

ESR kondensatorów elektrolitycznych również wpływa na zachowanie obwodu. Niezwykle niski ESR może wydawać się pożądany, ale w niektórych systemach mocy umiarkowany ESR pomaga tłumić rezonans między kondensatorami, indukcyjnością PCB i regulatorami przełączającymi. Bez wystarczającego tłumienia, może wystąpić nadmierne brzęczenie lub oscylacja podczas zmian obciążenia. W związku z tym, wybór kondensatora często równoważy pojemność, ESR, zdolność do tłumienia, zachowanie stabilności i odpowiedź transientową, zamiast po prostu maksymalizować pojemność..

Wygładzanie prostowników i redukcja tętnień

Kondensatory elektrolityczne są często stosowane po etapach prostowniczych w liniowych zasilaczach, aby wygładzać pulsujące DC na bardziej stabilne napięcie wyjściowe. Podczas każdego cyklu AC, kondensator ładowany jest w pobliżu szczytu prostowanego przebiegu, a następnie rozładowuje się do obciążenia między szczytami, redukując napięcie tętnień na szynie zasilającej..

Większe wartości pojemności zazwyczaj redukują amplitudę tętnień, ponieważ więcej przechowywanego ładunku staje się dostępne podczas interwałów rozładowania. Jednak wybór pojemności zależy od kilku czynników, w tym prądu obciążenia, częstotliwości tętnień, dopuszczalnego napięcia tętnień, zachowania podczas uruchamiania, rozmiaru fizycznego i granic termicznych..

Ocena prądu tętnień staje się szczególnie ważna w zastosowaniach zasilaczy, ponieważ wewnętrzne nagrzewanie spowodowane prądem tętnień bezpośrednio wpływa na żywotność kondensatora. Nadmierny prąd tętnień zwiększa temperaturę wewnętrzną, przyspiesza degradację elektrolitu, podwyższa ESR w czasie i skraca niezawodność operacyjną. Warunki w wysokiej temperaturze dodatkowo zaostrzają te mechanizmy starzenia..

Duże kondensatory elektrolityczne w obwodach prostowniczych mogą również generować znaczący prąd rozruchowy podczas uruchamiania, ponieważ początkowo rozładowane kondensatory zachowują się chwilowo jak obciążenia o niskiej rezystancji. Bez ograniczenia prądu, ten impuls rozruchowy może obciążać prostowniki, transformatory, przełączniki, bezpieczniki oraz diody mostkowe. Projektanci często redukują te efekty, stosując obwody miękkiego startu, termistory NTC, kontrolowane sekwencje uruchamiania lub oporniki ograniczające prąd..

Energia hold-up, obciążenia impulsowe i wsparcie dla silników

Kondensatory elektrolityczne są często stosowane w obwodach, które doświadczają krótkotrwałych, wysokoprądowych zapotrzebowań, takich jak systemy uruchamiania silników, aktywacja przekaźników, błyski aparatów, napędy LED, nadajniki RF i aplikacje pulsacyjnej energii. W tych sytuacjach kondensator tymczasowo dostarcza przechowywaną energię szybciej niż główne źródło może odpowiedzieć..

W systemach silnikowych kondensatory elektrolityczne pomagają zredukować spadek napięcia podczas uruchamiania lub nagłego przyspieszenia, kiedy zapotrzebowanie na prąd wzrasta gwałtownie w krótkich okresach. W urządzeniach komunikacyjnych i systemach wbudowanych, kondensatory hold-up mogą utrzymywać działanie podczas krótkich przerw w zasilaniu, zdarzeń przełączania baterii lub niestabilności zasilania..

Stosunkowo wysoka zdolność magazynowania energii kondensatorów elektrolitycznych czyni je odpowiednimi do tych zastosowań, szczególnie tam, gdzie rozmiar fizyczny i koszt mają znaczenie. Powtarzające się obciążenia impulsowe zwiększają stres tętnień i generację ciepła, więc nagrzewanie ESR, starzenie się kondensatorów, oceny żywotności i wentylacja muszą być dokładnie rozważane w systemach z wysokim cyklem pracy..

Czas RC i dlaczego kondensatory elektrolityczne są słabymi komponentami precyzyjnymi

Kondensatory elektrolityczne czasami pojawiają się w obwodach czasowych RC, gdzie wymagane są długie opóźnienia lub duże stałe czasu w sposób ekonomiczny. Przykłady obejmują obwody opóźnienia uruchamiania, wolnego czasu resetowania, zachowanie miękkiego startu oraz proste sieci oscylatorów lub timerów..

Jednak kondensatory elektrolityczne są zazwyczaj słabym wyborem do aplikacji precyzyjnych, ponieważ wartość pojemności, prąd upływu, ESR i zachowanie dielektryczne mogą znacznie różnić się w zależności od temperatury, starzenia, częstotliwości, zastosowanego napięcia i tolerancji produkcyjnych. Sam prąd upływu może zauważalnie zmieniać zachowanie ładowania w obwodach o długim opóźnieniu..

Zmiany temperatury dodatkowo wpływają na spójność czasową, ponieważ pojemność i ESR zmieniają się w zależności od warunków pracy. W wielu obwodach, gdy wymagana jest stabilna dokładność czasu, dodawane są metody kompensacji, szersze marginesy czasowe, procedury kalibracji lub różne typy kondensatorów..

Dla dokładnych oscylatorów, generacji zegarów, systemów pomiarowych lub precyzyjnego timingu analogowego, kondensatory filmowe lub ceramiczne z stabilnymi materiałami dielektrycznymi zazwyczaj zapewniają bardziej przewidywalne zachowanie długoterminowe niż kondensatory elektrolityczne..

Perspektywa projektowania: używaj kondensatorów elektrolitycznych do problemów energetycznych, a nie do problemów precyzyjnych

Kondensatory elektrolityczne najlepiej sprawdzają się w aplikacjach skoncentrowanych na magazynowaniu energii, obsłudze tętnień, wsparciu transientów, filtrowaniu hurtowym i wymaganiach dotyczących pojemności niskoczęstotliwościowej. Ich wysoki stosunek pojemności do rozmiaru czyni je praktycznymi w elektronice mocy, buforowaniu energii, wsparciu uruchomieniowym i stabilizacji zasilania, gdzie konieczne jest duże magazynowanie ładunku..

Jednak są mniej odpowiednie do zadań wymagających precyzji związanych ze stabilną pojemnością, niskim upływem, ścisłą tolerancją, niskim zniekształceniem lub działaniem w wysokich częstotliwościach. Zmiana ESR, starzenie się elektrolitu, wrażliwość temperaturowa, ograniczenia biegunowości i degradacja żywotności wpływają na wydajność w długim okresie..

W nowoczesnym projektowaniu obwodów kondensatory elektrolityczne często są traktowane jako część szerszej strategii kondensatorowej, a nie jako samodzielne rozwiązania. Są łączone z kondensatorami ceramicznymi, filmowymi, polimerowymi lub innymi typami kondensatorów, aby każda technologia kondensatorowa mogła najlepiej obsłużyć zakres częstotliwości, wymagania stabilności oraz zachowanie energii, które wspiera..

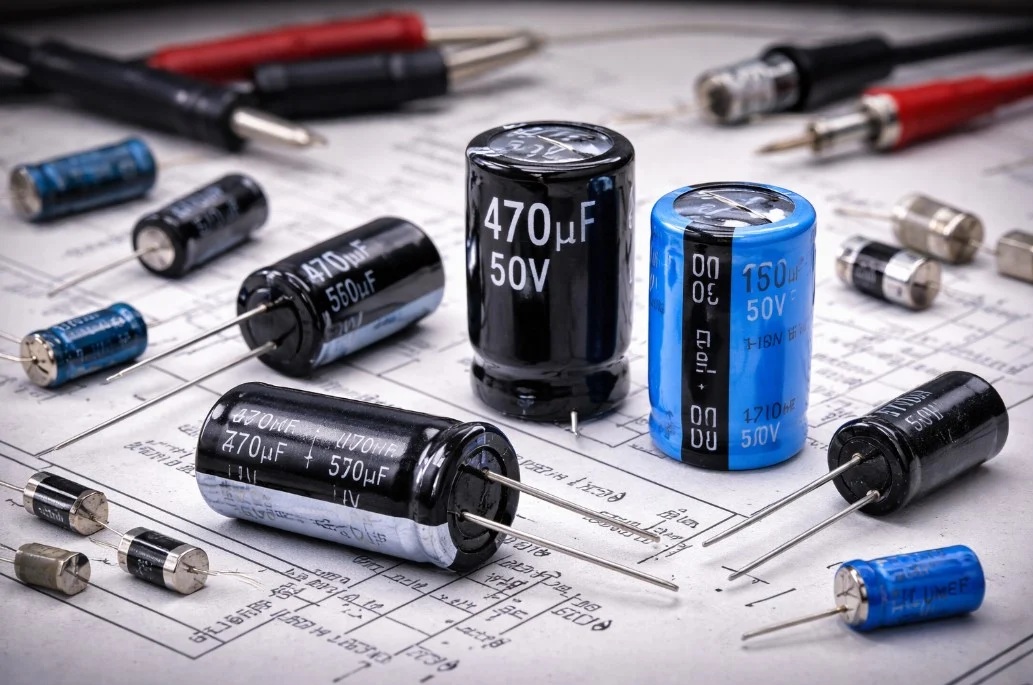

Jak zidentyfikować biegunowość kondensatora elektrolitycznego

Kondensatory elektrolityczne to części polaryzowane, a ich odwrócenie zazwyczaj prowadzi do wzrostu prądu upływu, zwiększa nagrzewanie się i przyspiesza starzenie dielektryka. Gdy pasek na rękawie zostanie zdrapany, nadruk na PCB zniknie, a długość przewodów nie daje wskazówki, biegunowość można wciąż wywnioskować, obserwując, jak zachowuje się upływ w dwóch kierunkach. Celem nie jest odczyt pojemności. Celem jest porównanie, jak ten sam kondensator zachowuje się pod małym bodźcem DC, gdy miernik działa w trybie rezystancji (omów), gdzie kierunek może cicho zmienić wynik..

Dlaczego prąd upływu zmienia się w zależności od kierunku

Co miernik faktycznie robi w trybie omów

W trybie rezystancji, miernik źródłuje małe wewnętrzne napięcie DC i interpretuje wynikający prąd jako rezystancję. W przypadku kondensatora elektrolitycznego sekwencja wygląda zazwyczaj tak: najpierw pobiera prąd, gdy się ładuje, wskazana rezystancja wzrasta, gdy ładowanie zwalnia, a na końcu wyświetlacz ustabilizowuje się na wartości zdominowanej przez prąd upływu, a nie pojemność..

To końcowe zachowanie ustalające jest miejscem, w którym sygnał żyje. Gdy biegunowość jest zrównoważona w bardziej tolerancyjnym kierunku, prąd upływu zwykle pozostaje niższy, a miernik skłania się ku wyższej pozornej rezystancji. Gdy biegunowość jest odwrócona, prąd upływu często wzrasta, a miernik może wyglądać na mniej ustabilizowany, więc skłania się ku niższej pozornej rezystancji (lub wzrasta powoli i nigdy nie osiąga tak wysokiej wartości). Istnieje pewne uczucie ulgi, gdy dwa kierunki wyraźnie się separują; zmienia to nieznane w coś, na co można zareagować..

Na co zwrócić uwagę

Wiele do uniknięcia zamieszania pochodzi z wpatrywania się w pierwszy ruch i traktowania go jak odpowiedzi. Pierwszy ruch w dużej mierze odzwierciedla dynamikę ładowania, która może się różnić w zależności od zakresu miernika i wartości kondensatora. Bardziej powtarzalne porównanie pochodzi z zachowania po transientach po spóźnieniu..

Punkty skupienia do śledzenia podczas każdego cyklu:

• Wzrost podczas przejścia (szybki vs. powolny)

• Stabilność pod koniec (stała vs. wędrująca)

• Ustabilizowana wartość po tym samym czasie oczekiwania w obu kierunkach

Dlaczego to działa "wystarczająco dobrze" na stole

Podejście to opiera się na fizycznej asymetrii, którą trudno zignorować: warstwa tlenku w kondensatorze elektrolitycznym jest formowana w jednym kierunku i zazwyczaj toleruje ten kierunek lepiej pod napięciem DC. Nawet gdy część jest stara, kierunek, który produkuje mniej trwałego prądu pod napięciem DC miernika, często odpowiada zamierzonej biegunowości. Nie spełni to laboratoryjnych standardów identyfikacyjnych, ale może zapobiec sytuacji naprawczej, która nikomu się nie podoba, uruchamiając kondensator w odwrotnym kierunku, a następnie ścigając uszkodzenia downstream..

Używanie multimetru w trybie rezystancji

Wybierz zakres rezystancji, który pokazuje widoczny transient ładowania. Na analogowych miernikach często jest to R×100 lub R×1k; na DMM wybierz zakres omowy, który nie tylko pozostaje "OL" przez całą obserwację..

Konfiguracja i zasady bezpieczeństwa

Pomiar w obwodzie często wprowadza w błąd, ponieważ inne komponenty mogą dominować to, co widzi miernik, więc usunięcie kondensatora z obwodu zazwyczaj jest czystszą drogą, gdy można to zrobić. Rozładuj kondensator przed każdym pomiarem, nie tylko pierwszym, ponieważ pozostały ładunek sprawia, że drugi porównanie wydaje się przekonujące, podczas gdy jest błędne. W przypadku dużych kondensatorów, rozładowanie przez rezystor jest łagodniejsze; dla małych wartości akceptowane może być kontrolowane zwarcie, gdy jesteś pewien, że jest to bezpieczne..

Staraj się nie uderzać bardzo dużych kondensatorów wielokrotnie małym zakresem miernika. Początkowy impuls może obciążyć niektóre urządzenia, a także sprawić, że odczyty staną się niespójne, co jest frustrujące, gdy próbujesz porównać subtelne różnice..

Lista kontrolna przygotowania:

• Usuń kondensator z obwodu, gdy to możliwe..

• Rozładuj przed każdym cyklem pomiarowym..

• Użyj metody rozładowania odpowiedniej do rozmiaru kondensatora i kontekstu bezpieczeństwa..

• Ogranicz powtarzające się "uderzenia" o dużym prądzie na dużych kondensatorach..

Sekwencja pomiaru: dwa kierunki, ten sam czas, ta sama cierpliwość

Przeprowadź test jako porównanie parowane. Nie szukasz idealnej liczby; sprawdzasz, który kierunek wygląda na bardziej "komfortowy" w tych samych warunkach..

Procedura dwóch pasaży:

• Podłącz czarny przewód do jednego terminala, a czerwony przewód do drugiego..

• Obserwuj przez transient; następnie zapisz zachowanie ustalone po ustalonym czasie oczekiwania (zwykle 5–15 sekund, dostosowane do pojemności i odpowiedzi miernika)..

• Rozładuj ponownie, aby drugi przejazd rozpoczął się z tej samej podstawy..

• Odwróć przewody i powtórz z tym samym czasem oczekiwania..

• Porównaj wyniki ustalone; kierunek, który kończy się wyżej w pozornej rezystancji, zazwyczaj odpowiada niższemu prądowi upływu w tym orientacji..

Interpreting Higher Resistance and Directional Behavior

Różne mierniki różnie obciążają komponent w trybie rezystancji, co może cicho zmieniać, który przewód odpowiada jakim założeniom polaryzacyjnym wewnętrznym. W zachowaniu miernika zakładanym w tej procedurze, orientacja dająca wyższą ostateczną rezystancję odpowiada czarnemu przewodowi znajdującemu się na dodatnim terminalu kondensatora..

Niepewność podczas sprawdzania biegunowości jest powszechna. Prosty sposób na uniknięcie błędów to sprawdzenie biegunowości raz używając znanego kondensatora polaryzowanego oraz dokładnego miernika i zakresu planowanego do testowania. Ta mała kontrola pomaga zapobiec powtarzanym błędom, szczególnie przy przełączaniu między miernikami analogowymi, cyfrowymi czy różnymi modelami DMM..

Zamiast polegać na jednym końcowym pomiarze, powtarzane testy są często sprawdzane pod kątem spójnych wyników i pasujących wskaźników..

Wskazówki kierunkowe do obserwacji:

• Lepszy kierunek ma tendencję do szybszego wzrostu i ustalania się wyżej..

• Gorszy kierunek ma tendencję do pozostawania niżej, wyglądania na bardziej hałaśliwy lub wydawania się mniej stabilny..

Jeśli oba kierunki wyglądają prawie tak samo, powstrzymaj pokusę, aby na siłę wyciągać wnioski. W tym momencie kondensator może być niepolaryzowany, poważnie uszkodzony, niedopasowany do wybranego zakresu lub wciąż pod wpływem pozostałych połączeń obwodu..

Typowe przypadki awarii i mylące odczyty

To jest metoda porównawcza, a porównania zawodzą, gdy czynniki zewnętrzne przysłaniają różnicę, którą próbujesz zobaczyć..

Tryby awarii i przypadki skrajne:

• Ścieżki prądowe w obwodzie: równoległe rezystory, złącza półprzewodnikowe i szyny mogą dominować odczyt i nawet odwracać pozorny wniosek..

• Duży prąd upływu z powodu wieku lub uszkodzenia: obie kierunki mogą odczytywać nisko, zmniejszając kontrast..

• Bardzo mała pojemność: transient może być zbyt szybki, aby go zaobserwować, co czyni ustaloną wartość nieostrożną..

• Bardzo duża pojemność: transient może być długi, a prąd rozruchowy wyższy; twoja spójność czasowa ma większe znaczenie, niż się spodziewasz..

• Niezrównoważone kondensatory elektrolityczne: kondensatory o napięciu AC / niepolaryzowane mogą nie wykazywać silnej różnicy kierunkowej..

Krzyżowe kontrole przed zastosowaniem zasilania

Jeśli wiesz, co kondensator robi w obwodzie, użyj tego kontekstu jako testu sanity. W wielu lokalizacjach filtrów zasilaczy, dodatni terminal zwykle zwraca się w stronę wyższego węzła potencjału DC, podczas gdy strona ujemna często wraca do uziemienia lub do negatywnej szyny. Gdy twoje porównanie kierunkowe prądu upływu i topologia DC obwodu wskazują w tym samym kierunku, decyzja zwykle wydaje się znacznie mniej napięta..

Jeśli się nie zgadzają, spowolnij i zbierz kolejny punkt danych, zamiast się spieszyć. Dodatkowe sposoby na potwierdzenie to: odczyt schematu (jeśli dostępny), śledzenie miedzi na płytce do znanych szyn lub użycie kontrolowanego niskonapięciowego źródła laboratoryjnego z ograniczeniem prądu do obserwowania zachowania bez zobowiązań do pełnego stresu operacyjnego..

Opcje weryfikacji przed zasilaniem:

• Potwierdzenie schematu.

• Inspekcja śladów na płytce/topologii.

• Test niskonapięciowego źródła laboratoryjnego z ograniczeniem prądu.

Bardziej niezawodny przepływ pracy łączy dwie rzeczy: porównanie wycieku kierunkowego i przynajmniej jedno niezależne potwierdzenie. Odczyty dotyczące pomiarów podjętych w izolacji mogą być oszukane przez projekt miernika, pozostały ładunek, wybór zakresu lub ukryte ścieżki obwodu. Krótkie rutyny, rozładowanie, pomiar w obu kierunkach z konsekwentnym czasem, a następnie walidacja w stosunku do topologii obwodów, dodaje trochę czasu, ale zwykle zapobiega błędowi odwrotnej instalacji, który zamienia prostą naprawę w dłuższy i droższy łańcuch kolejnych usterek..

Podsumowanie

Kondensatory elektrolityczne pozostają niezbędne w zasilaczach, systemach analogowych, obwodach audio oraz aplikacjach magazynowania energii, ponieważ rozwiązują praktyczne problemy masowej pojemności i filtracji, których wiele innych typów kondensatorów nie może rozwiązać tak ekonomicznie. Ich rzeczywista wydajność zależy nie tylko od wartości pojemności, ale także od ESR, zdolności do obsługi prądów tętnień, warunków termicznych, obniżania napięcia oraz długoterminowej stabilności chemicznej. Kondensatory aluminiowe nadal dominują w rolach wykorzystujących wysoką pojemność i filtrowanie mocy, podczas gdy kondensatory tantalowe oferują kompaktowy rozmiar i stabilne zachowanie elektryczne, gdy warunki skokowe są starannie kontrolowane. Nowoczesne projekty coraz częściej łączą kondensatory elektrolityczne z kondensatorami ceramicznymi, aby zrównoważyć zachowanie impedancyjne w szerszych zakresach częstotliwości i poprawić ogólną stabilność szyny zasilającej..

Najczęściej zadawane pytania [FAQ]

1. Dlaczego kondensatory elektrolityczne często ulegają awarii z powodu naprężeń cieplnych, a nie prostego utraty pojemności?

Prąd tętnień przepływający przez ESR generuje wewnętrzne ciepło wewnątrz kondensatora. W miarę wzrostu temperatury, parowanie elektrolitu i starzenie chemiczne przyspieszają, co dodatkowo zwiększa ESR i generuje jeszcze więcej ciepła. Ten cykl kumulacyjny często staje się prawdziwym ograniczeniem żywotności w zasilaczach, szczególnie wewnątrz ciepłych obudów z słabą wentylacją..

2. Dlaczego ESR jest uważane zarówno za użyteczną cechę, jak i ograniczenie projektowe w obwodach zasilania?

ESR powoduje straty mocy i ciepło, ale może również zapewniać tłumienie, które stabilizuje niektóre pętle kontroli regulatorów. Bardzo niski ESR może zmniejszać tętnienia, ale czasami może wprowadzać oscylacje, jeśli kompensacja regulatora oczekuje określonego zakresu ESR. Z powodu tego, ESR często traktowane jest jako kontrolowany parametr projektowy, a nie po prostu defekt, który należy minimalizować za wszelką cenę..

3. Dlaczego kondensatory elektrolityczne często są łączone z kondensatorami ceramicznymi na szynach zasilających?

Kondensatory elektrolityczne dobrze radzą sobie z magazynowaniem energii hurtowej i wolnymi zmianami obciążenia, podczas gdy kondensatory ceramiczne reagują znacznie szybciej na hałas przełączający o wysokiej częstotliwości i ostre skoki prądu. Użycie obu razem tworzy szerszą niską impedancję odpowiedzi częstotliwościowej, poprawiając stabilność transientną i skuteczniej redukując szumy szyn niż poleganie wyłącznie na jednym typie kondensatora..

4. Jak prąd tętnień bezpośrednio wpływa na żywotność kondensatora elektrolitycznego?

Prąd tętnień produkuje wewnętrzne nagrzewanie poprzez straty ESR. W miarę wzrostu temperatury wewnętrznej, degradacja elektrolitu przyspiesza, powodując dryf pojemności i wzrost ESR w czasie. Nawet gdy napięcia znamionowe wydają się bezpieczne, nadmierny prąd tętnień może znacząco skrócić żywotność, jeśli warunki termiczne są słabo kontrolowane..

5. Dlaczego kondensatory tantalowe wymagają rygorystyczniejszego zarządzania skokami i rozruchem niż kondensatory aluminiowe?

Kondensatory tantalowe są bardziej wrażliwe na prąd skokowy i stres podczas uruchamiania. Nagle pojawiające się zdarzenia ładowania, podłączenie na gorąco lub przesterowanie zasilania mogą wyzwolić lokalne przebicie dielektryczne, które może prowadzić do katastrofalnej awarii. Projektanci często redukują to ryzyko, stosując obwody miękkiego startu, rezystancję szeregową, kontrolowane tempo rampy i konserwatywne obniżanie napięcia..

6. Dlaczego kondensatory elektrolityczne mogą zachowywać się inaczej po długich okresach przechowywania?

Wewnętrzna warstwa dielektryczna tlenku w kondensatorach elektrolitycznych może powoli degradują się, kiedy są przechowywane bez napięcia przez dłuższy czas. Gdy zasilanie zostanie nagle przywrócone, prąd upływu może początkowo wzrosnąć, ponieważ dielektryk wymaga częściowego formowania. Kontrolowane zwiększenie napięcia z ograniczeniem prądu często pomaga przywrócić bardziej stabilną pracę, zmniejszając stres podczas uruchamiania..
