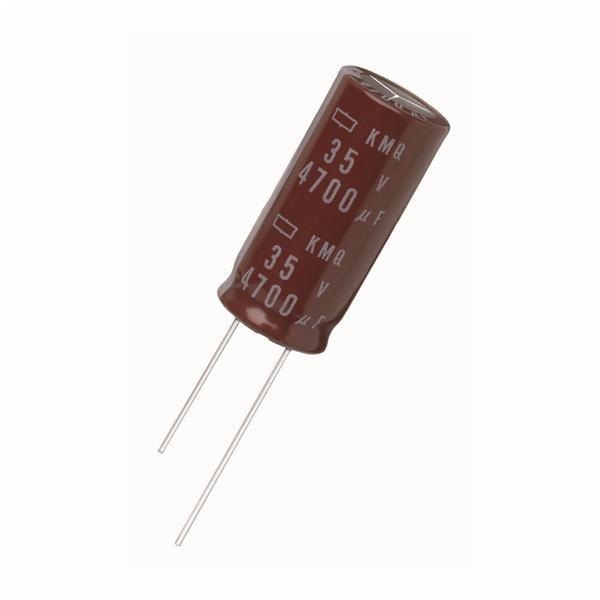

Eksploracja struktury kondensatorów elektrolitycznych aluminiowych, ESR i czynników wydajności

Kondensatory elektrolityczne aluminiowe są powszechnie używane do przechowywania energii, filtracji i stabilizacji mocy w systemach elektronicznych. Ich wydajność w dużym stopniu zależy od wewnętrznej struktury, formacji dielektryka, zachowania elektrolitu, wytrawiania folii i długoterminowej stabilności elektrochemicznej. Niniejszy artykuł wyjaśnia, jak są budowane kondensatory elektrolityczne aluminiowe, jak interagują ich materiały wewnętrzne oraz jak te cechy strukturalne wpływają na pojemność, ESR, niezawodność, zachowanie termiczne i ogólną wydajność elektryczną.

Katalog

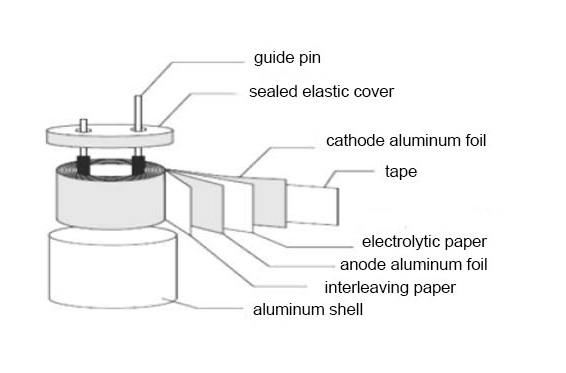

Struktura kondensatorów elektrolitycznych aluminiowych

Kondensator elektrolityczny aluminiowy jest zorganizowany wokół kompaktowego stosu elektrochemicznego, którego geometria jest dostosowana do spójnej jakości wykonania i przewidywalnego zachowania elektrycznego. Patrząc na niego kawałek po kawałku, struktura zaczyna się od kilku warstwowych składników, które są montowane pod ścisłą kontrolą procesów, ponieważ małe różnice tendencję do późniejszego wpływania na odchylenia w ESR, wycieku lub pojemności.

Składniki warstwowe:

• Wytrawiona folia anodowa aluminiowa

• Arkusze papieru separatora nasączone elektrolitem

• Folia katodowa aluminiowa

Po zestawieniu laminat jest formowany w element, który pasuje do stylu puszki. Większość części wykorzystuje ciasno zwiniętą cylindryczną rolkę; niektóre opakowania korzystają z złożonego lub spłaszczonego elementu, aby pasować do puszek o niestandardowych kształtach. Zespół następnie przechodzi przez etapy impregnacji (często obejmujące cykle próżniowe i moczenia), aby elektrolit dotarł głęboko w wytrawioną sieć porów. Na koniec element wkładany jest do aluminiowej puszki, a otwór puszki jest uszczelniany izolującym korkiem gumowym, który jednocześnie wykonuje wiele zadań mechanicznych i uszczelniających.

Funkcje, które zazwyczaj pełni korek gumowy i obszar uszczelnienia:

• Izolacja elektryczna między końcówkami a puszką

• Mechaniczne odciążenie dla przewodów/końców podczas wibracji lub obsługi

• Retencja elektrolitu i zarządzanie parowaniem przez czas eksploatacji

• Kotwica terminali i stabilność położenia nawiniętego elementu

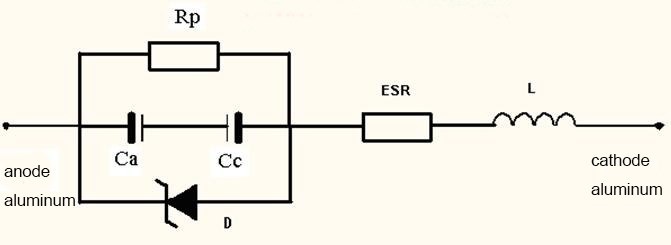

Dielektryk jako wyrosła interfejs, a nie włożona folia

Dielektryk w kondensatorze elektrolitycznym aluminiowym nie jest oddzielnie włożoną plastikową ani ceramiczną płytką, co może wydawać się sprzeczne z intuicją, jeśli ktoś jest przyzwyczajony do struktur filmowych lub MLCC. Jest to warstwa tlenku aluminium (Al₂O₃), która jest wytwarzana bezpośrednio na folii anodowej poprzez anodowanie, co oznacza, że dielektryk jest chemicznie związany z metalową powierzchnią, a nie mechanicznie umieszczony między dwoma przewodnikami.

Ta pochodna wyrosła zmienia, jak struktura zachowuje się w praktyce. Tlenek dostosowuje się do mikroskopowej topografii wytrawionej anod, podążając za dołkami i tunelami zamiast zakrywać je. To jeden z powodów, dla których komponent może osiągnąć wysoką pojemność w małej objętości bez uciekania się do egzotycznych materiałów. Grubość tlenku kończy się w zakresie od nanometrów do mikrometrów w zależności od warunków formowania, a wynik działa mniej jak dwie niezależne warstwy, a bardziej jak sprzężona kompozyt anodowy/tlenkowy.

Zachowanie polarności wynika naturalnie z tej chemii. Tlenek pozostaje stabilny, gdy anoda pozostaje dodatnia w stosunku do elektrolitu; odwrócenie tej relacji obciąża dielektryczną interfejs w sposób, który prowadzi do wzrostu upływu prądu i uszkodzeń, a nie tylko do zmniejszenia wydajności.

Dlaczego elektrolit działa jako prawdziwy katoda

Karty danych często wspominają o folii katodowej, ale przy dielektrycznym interfejsie elektrolit wykonuje elektrochemiczną pracę katody. To medium, które bezpośrednio kontaktuje się z powierzchnią tlenku i umożliwia transport jonowy, gdy bilans ładunku jest utrzymywany. Z kolei folia katodowa jest w dużej mierze przewodnikiem elektronicznym, którego zadaniem jest zbieranie prądu i zapewnianie niskooporowego połączenia z regionem elektrolitu do zewnętrznego ujemnego terminala.

Ta różnica jest ważna podczas analizy awarii, ponieważ kondensator może wyglądać fizycznie normalnie, podczas gdy wydajność elektryczna już spadła. Nawet bez wybrzuszenia lub wentylacji, zmniejszona przewodność elektrolitu może zwiększać ESR i obniżać zdolność obsługi prądu zmiennego. Wysychanie elektrolitu, dekompozycja lub utrata przewodności mogą więc powodować poważne zmiany elektryczne, nawet gdy folia katodowa pozostaje nienaruszona.

Typowe objawy występujące po degradacji elektrolitu, nawet bez oczywistych uszkodzeń mechanicznych:

• ESR wzrasta gwałtownie

• Obsługa prądu zmiennego pogarsza się

• Impedancja rośnie w szerokim zakresie częstotliwości

• Pojemność może spaść, ponieważ efektywna zwilżona powierzchnia się kurczy

Trawienie: Prawdziwe źródło wysokiej gęstości pojemności

Wyższa gęstość pojemności pochodzi głównie z rozszerzania efektywnej powierzchni, a nie z powiększania rozmiaru obudowy. Zarówno folie anody, jak i katody są trawione, aby stworzyć gęstą mikrostrukturę zagłębień i tuneli, mnożąc powierzchnię wewnętrzną znacznie poza to, co sugerowałaby płaska geometria folii. Z punktu widzenia projektu to część konstrukcji, która wydaje się niesprawiedliwie potężna: mała folia może zachowywać się jak znacznie większy elektroda, gdy topologia trawienia działa jak należy.

To także miejsce, w którym ciekły elektrolit nadal zasługuje na swoje miejsce. Ciecz może zwilżać i penetrować wąskie trawione cechy w sposób, w jaki wiele systemów stałych ma trudności z utrzymaniem w całej wewnętrznej sieci, szczególnie gdy uwzględnia się zmienność produkcji i starzenie. W produkcji oraz w pracach naprawczych lub odnawiających, drobne różnice w zwilżaniu, czasie wchłaniania, poziomie próżni lub kompletności nasycenia mogą przekładać się na nieproporcjonalne zmiany elektryczne. Częściowo niezawilżona sieć porów skutecznie staje się niedostępną powierzchnią, co objawia się jako niższa pojemność i wyższa impedancja.

Powszechne konsekwencje, gdy trawiona sieć nie jest jednolicie zwilżona:

• Pozorna pojemność maleje

• ESR wzrasta z powodu ograniczonych ścieżek jonowych

• Odpowiedź częstotliwościowa pogarsza się, gdy w strukturze porów gromadzą się martwe strefy

Papier separatorowy jako coś więcej niż izolator

Papier separatorowy często opisuje się jako dystans, który zapobiega stykaniu się folii, ale strukturalnie zachowuje się bardziej jak medium transportowe o kontrolowanej porowatości z rolą magazynowania. Blokuje bezpośrednie przewodnictwo elektryczne między foliami, jednocześnie pozwalając jonów na ruch, i utrzymuje elektrolit w miejscu, dzięki czemu interfejs tlenku pozostaje zasilany podczas grzania zmiennego i cykli temperatury.

Właściwości mechaniczne separatora mają znaczenie w sposób, który łatwo jest niedocenić, dopóki ktoś nie prześledzi problemu ESR, który odmawia dopasowania do prostych modeli. Grubość, ściśliwość i struktura porów wpływają na długość ścieżki jonowej i jednorodność rozkładu elektrolitu w nawiniętym elemencie. Te parametry wpływają nie tylko na margines zwarciowy, ale także na ogrzewanie oporowe podczas zmiennego, ponieważ lokalne głodzenie elektrolitu może tworzyć gorące miejsca i nierównomierne dzielenie prądu.

Parametry związane z separatorem, które powszechnie wpływają na zachowanie elektryczne:

• Grubość i ściśliwość

• Porowatość i rozkład porów

• Tolerancja chemiczna na elektrolit i produkty dekompozycji

• Stabilność wymiarowa podczas pęcznienia i cykli termicznych

Napięcie formowania ustala grubość tlenku i reguluje wymianę objętości

Grubość tlenku jest w dużej mierze regulowana napięciem anodowania (formowania). Wyższe napięcie formowania powoduje wzrost grubości warstwy tlenkowej, co wspiera wyższe napięcie nominalne i poprawia margines złamania, ale także zmniejsza pojemność na jednostkę powierzchni. Kondensatory o niższym napięciu osiągają wyższą pojemność w tej samej objętości, ponieważ tlenek jest cieńszy, a nie dlatego, że wewnętrzna powierzchnia jest magicznie większa.

Ten kompromis zazwyczaj pojawia się szybko podczas wyboru komponentów. Użycie minimalnej rezerwy napięciowej może spełnić cele pojemnościowe i ograniczenia przestrzeni na płytce, ale często wydaje się, że działa się z mniejszą tolerancją na transjenty, stres wywołany szumem oraz sporadyczne odchylenia. Gdy tlenek jest cieńszy, interfejs dielektryczny zazwyczaj ma mniej miejsca na pochłanianie uszkodzeń, zanim wzrośnie prąd upływu lub przyspieszy długoterminowy dryf.

Typowe wyniki związane z kompromisem napięcia formacji:

• Wyższa ocena napięcia → grubszy tlenek → niższa gęstość pojemności

• Niższa ocena napięcia → cieńszy tlenek → wyższa gęstość pojemności, ale zmniejszona tolerancja na przepięcia/prąd wsteczny

• Wąska rezerwa napięciowa → większa wrażliwość na transjenty i stres wywołany szumem w czasie

Praktyczne spojrzenie: struktura dyktuje tryby awarii i dryf wydajności

Ta architektura wspiera praktyczny wniosek: urządzenie działa jak zarządzany system chemiczny zapakowany w formę elektryczną. Wiele awarii, które objawiają się jako objawy elektryczne, pochodzi ze strukturalno-chemicznych zmian wewnątrz obudowy. Oceniając niezawodność, często bardziej clarifying jest myślenie w kategoriach stabilności interfejsu i transportu materiałów, niż skupianie się tylko na jednej widocznej wartości z karty katalogowej.

Powszechne wewnętrzne źródła i ich zewnętrzne objawy elektryczne:

• Utrata elektrolitu lub wyschnięcie → wzrost ESR, utrata zdolności do szumów, spadek pojemności

• Degradacja lub zniekształcenie separatora → zmiany w przeciekach, zwiększone ryzyko zwarć, nierównomierne podgrzewanie

• Uszkodzenie tlenku spowodowane przepięciem/prądem wstecznym → wzrost przecieku, niestabilność, przyspieszone starzenie

• Niedoskonałe impregnacja → zmniejszona efektywna powierzchnia, wyższa impedancja, wczesny dryf wydajności

• Degradacja uszczelki → postępująca utrata elektrolitu i długoterminowe zmiany parametrów

Z tej perspektywy, trwała wydajność zazwyczaj pochodzi z dyscyplinowanego bilansowania różnych wewnętrznych wyborów, warunków formacji tlenku, geometrii trawienia, formuły elektrolitu i podejścia do uszczelnienia, aby wewnętrzne interfejsy pozostawały stabilne, gdy temperatura, szum i czas wywierają swoje powolne ciśnienie. To jest rodzaj komponentu, w którym z zewnątrz wygląda dobrze, może nadal ukrywać wewnętrzny stan, który istotnie się zmienił, dlatego osąd oparty na doświadczeniu często uzupełnia zasady wyboru podręcznikowego.

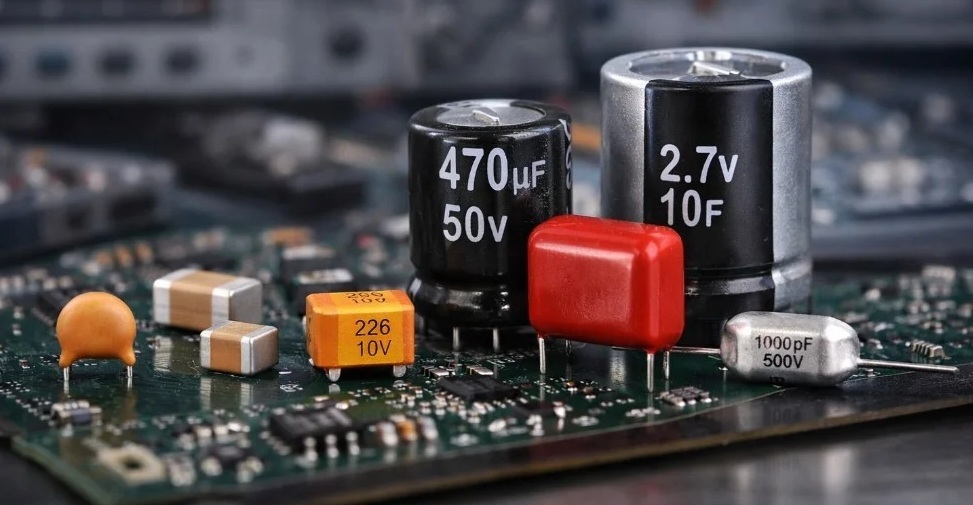

Zalety i wady elektrolytów aluminiowych

Elektrolyty aluminiowe często stają się domyślnym wyborem, gdy projekt wymaga bardzo dużej pojemności w stosunkowo małej objętości bez zwiększania kosztów do nieprzyjemnych granic. Ta zaleta jest namacalna, ale wiąże się z zachowaniami, które prędzej czy później pojawiają się w rzeczywistym sprzęcie: mierzalne upływy, wyższe straty niż wiele alternatyw i starzenie, które nie czeka grzecznie do końca życia produktu. W przeglądzie designu zazwyczaj uspokaja to, że zakłada się, iż kondensator będzie dryfował z czasem i temperaturą, a następnie kształtuje marginesy i zasady działania tak, aby dryf pozostał nudny, zamiast zamieniać się w zwrot z pola.

Zalety

Wysoka gęstość pojemności, gdzie to naprawdę ma znaczenie

Efektywność objętościowa pozostaje główną korzyścią, najbardziej zauważalną przy niskich i średnich napięciach, gdzie etapy mocy działają na co dzień. Gdy celem jest magazynowanie energii w dużych ilościach lub wygładzanie po prostowaniu, elektrolyt aluminiowy może zapewnić wynik pojemności na objętość, który kondensatory foliowe mają trudności z osiągnięciem, a banki MLCC często osiągają tylko z kompromisami, które wydają się niewygodne na zatłoczonej PCB.

Te komponenty błyszczą w rolach rezerwuarów: obwód uzyskuje większe praktyczne korzyści z dużych µF przy niskiej częstotliwości niż z dążenia do ultra-niskiej impedancji ESR przy dziesiątkach MHz. Mówiąc inaczej, w wielu ścieżkach mocy zwycięską strategią nie jest absolutna doskonałość wysokiej impedancji, lecz posiadanie wystarczającej naładowanej energii, aby przejść przez normalne kroki obciążenia bez dramatów.

Zachowanie samonaprawcze pod realistycznym użyciem z zastrzeżeniami

Drugą zaletą jest sposób, w jaki dielektryk tlenkowy może częściowo się ponownie formować, gdy lokalna wada koncentruje pole elektryczne. W kategoriach produktu, tendencja ta zmniejsza prawdopodobieństwo, że jeden mikroskopijny słaby punkt od razu stanie się twardym zwarciem, zakładając, że kondensator jest utrzymywany w granicach napięcia i granicach podgrzewania szumem. To wybaczające zachowanie może poprawić stabilność w krytycznych zasilaczach, chociaż nie zastępuje ono odpowiedniej ochrony obwodowej ani projektowania bezpieczeństwa.

Cienkie dielektryki umożliwione przez tlenek o wysokim polu

Ponieważ tlenek może utrzymać wysokie pole elektryczne, dielektryk może być niezwykle cienki, a jednocześnie spełniać ocenione napięcie. Praktycznym skutkiem jest prosta dostępność bardzo dużych wartości pojemności, od tysięcy do dziesiątek tysięcy µF, w standardowych rozmiarach puszek, bez egzotycznych źródeł. Ta dostępność jest powodem, dla którego te elementy pojawiają się w niskonapięciowych i średnionapięciowych linkach DC, węzłach wygładzających po prostowniku oraz w magazynowaniu energii, gdzie kilka milisekund przejścia może sprawić, że system wydaje się stabilny dla użytkownika.

Strojenie na poziomie systemu, które może wydawać się bardziej kontrolowane

Korzyścią, którą łatwo przeoczyć, dopóki się z nią nie zmierzy, jest strojenie na poziomie systemu. W wielu konstrukcjach prościej jest kształtować tłumienie i odpowiedź na impulsy poprzez wybór niewielkiej liczby elektrolitów o znanym ESR, niż stosować wiele ceramik i następnie szukać pików rezonansowych, słyszalnego hałasu oraz wrażliwości na napięcie stałe. Z perspektywy inżynierii stabilności, elektrolity mogą zmniejszyć ilość tajemniczego zachowania w regulatorach i napędach silników, pod warunkiem, że są wybierane celowo, a nie wrzucane z przyzwyczajenia.

Wady

Prąd upływu i ograniczenia izolacji, które pojawiają się w budżecie energetycznym

Najbardziej ograniczającą cechą elektryczną jest jakość izolacji. Prąd upływu jest z natury wyższy, ponieważ dielektryk jest utrzymywany przez system elektrochemiczny, a nie w pełni obojętną stałą folię, a prąd upływu ma tendencję do wzrostu z temperaturą. Może również wyglądać gorzej po długim przechowywaniu lub po stresie roboczym, który szorstki tlenek. W praktyce prąd upływu jest czymś więcej niż przypisami w karcie katalogowej: może przesunąć punkty biasu, erodować cele mocy w stanie spoczynku i dodawać wewnętrzne ciepło, które cicho popycha element w stronę szybszego starzenia się.

Straty ESR/DF przekładają się bezpośrednio na ciepło, a następnie na żywotność

Strata to kolejny efekt, który staje się zauważalny podczas testów laboratoryjnych. Współczynnik rozpraszania i ESR są zazwyczaj gorsze niż w przypadku rozwiązań foliowych i wielu podejść ceramicznych, co oznacza, że prąd skaczący generuje ciepło, a ciepło przyspiesza zużycie. Powszechna historia awarii podąża niewielką łańcuchem: prąd skaczący okazuje się wyższy niż oczekiwano, rdzeń działa cieplej niż wskazuje pomiar obudowy, elektrolit wysycha szybciej, ESR wzrasta, a system wchodzi w pętlę sprzężenia zwrotnego, w której rosnący ESR powoduje jeszcze więcej nagrzewania. Trudno nie odczuwać frustracji, gdy przyczyną problemu jest tylko ciepło, ale ten wzorzec jest na tyle powszechny, że zasługuje na szczególną uwagę podczas projektowania.

Zmienność temperatury i częstotliwości komplikuje zachowanie w skrajnych przypadkach

Przewodność i lepkość elektrolitu zmieniają się silnie z temperaturą, co objawia się jako ruch ESR w zależności od temperatury i częstotliwości. W niskiej temperaturze ESR może skoczyć gwałtownie, podnosząc prąd skaczący, zmniejszając margines kontroli i zwiększając stres przy rozruchu. W wysokiej temperaturze przyspiesza proces parowania i starzenia chemicznego, stopniowo obniżając pojemność i podnosząc ESR. Wiele projektów, które wydają się stabilne podczas normalnych testów laboratoryjnych, może zawieść podczas testów przy zimnym starcie lub w wysokiej temperaturze. Oszacowania długoterminowej żywotności i wydajności zależą zatem bardziej od temperatury gorącego punktu niż tylko od temperatury otoczenia.

Ograniczenia polaryzacyjne tworzą realne zagrożenia sekwencyjne

Standardowe elektrolity aluminiowe mają surowe ograniczenia polaryzacyjne. Odwrócone napięcie uszkadza tlenek, szybko zwiększa przepływ prądu upływowego i może prowadzić do wewnętrznego nagrzewania, wentylacji lub katastrofalnej awarii. Oznacza to, że obwód musi utrzymywać anodę na wyższym potencjale niż katoda we wszystkich warunkach pracy, nie tylko w stanie ustalonym. Niezbyt wygodne niespodzianki często pochodzą z krótkich negatywnych wychyleń podczas uruchamiania/wyłączania, odzyskiwania błędów lub zdarzeń podłączania na gorąco, przypadków, które łatwo przeoczyć, gdy walidacja koncentruje się na normalnej pracy.

Wyższe napięcia nominalne przynoszą kumulujące się kompromisy

Zdolność napięciowa jest ograniczona przez metodę formowania tlenku oraz przez ograniczenia uszczelnienia/elektrolitu. Istnieją serie o wyższym napięciu, ale podwyższenie ocenionego napięcia zwykle zmusza do jednoczesnego przestawienia wielu pokręteł: zwiększają się presje rozmiarowe, zachowanie ESR i prąd upływu staje się trudniejsze do zrównoważenia, a długoterminowa stabilność staje się bardziej wrażliwa na warunki pracy. Wiele zespołów uczy się czasami z niechęcią, że działanie zbyt blisko ocenionego napięcia może kosztować więcej w ryzyku i czasie na przemyślenia niż oszczędza na wyborze elementów; trochę luzu często kupuje spokojniejsze zachowanie przez całą żywotność.

Efekty starzenia i przechowywania wymagają cierpliwości operacyjnej

Starzenie się i efekty przechowywania są częścią technologii zamiast anomalii brzegowych. Długie przechowywanie może częściowo zdeformować tlenek, więc pierwsza aplikacja zasilania może pokazać podwyższony prąd upływu. Dla sprzętu, który długo nie jest zasilany, kontrolowane reformowanie, stopniowe zwiększanie napięcia przy ograniczeniu prądu, może zmniejszyć stres i zapobiec uciążliwym awariom. Miękkie uruchomienie, ścieżki wstępnego ładowania i ograniczone prądowe uruchomienie mogą wydawać się dodatkowym okablowaniem, gdy harmonogramy są napięte, jednak często zapobiegają nieprzyjemnemu pełnemu zastosowaniu nominalnego napięcia, gdy część jest najmniej przygotowana, co prowadzi do nagłego wzrostu prądu upływu i wewnętrznego ogrzewania.

Ograniczenia i zmienność związane z pakowaniem/procesami wpływają na przewidywalność

Ograniczenia związane z pakowaniem i procesami również mają znaczenie. Ponieważ elektrolit działa jako katoda, budowanie wytrzymałych formatów chipowych o wysokiej wydajności jest bardziej wymagające niż w przypadku ceramiki czy filmów metalizowanych, a zmienność procesu produkcji może prowadzić do większych rozbieżności w ESR, prądu upływu i żywotności. W pracach związanych z zaopatrzeniem i kwalifikacją, to tutaj rzeczywistość może wydawać się nieco bezlitosna: kwalifikacja drugiego źródła, kontrole partii do partii dla parametrów, które wpływają na ciepło i prąd upływu, oraz konserwatywne założenia termiczne mają tendencję do redukowania nieprzyjemnych rozbieżności w terenie.

Pragmatycznym sposobem traktowania kondensatorów elektrolitycznych z aluminium jest postrzeganie ich jako elementów podlegających zużyciu w ścieżce zasilania, a nie jako części do zainstalowania raz i zapomnienia. Kiedy budżet projektowy wyraźnie uwzględnia dryf, spadek pojemności, wzrost ESR, prąd upływu zmieniający się wraz z temperaturą i czasem, a także gdy ripple i stres termiczny są utrzymywane w celowo dobranych granicach, te kondensatory oferują rezultat koszt do pojemności, który jest trudny do pobicia. Kiedy zakłada się, że będą zachowywały się jak stabilne, prawie idealne komponenty przez lata, tryby awarii zwykle pojawiają się jako zaskoczenia na poziomie systemu, które są bardzo personalne w najgorszy sposób: późno w teście, trudne do powtórzenia i wstydliwie konsekwentne, gdy w końcu dostrzegasz wzór.

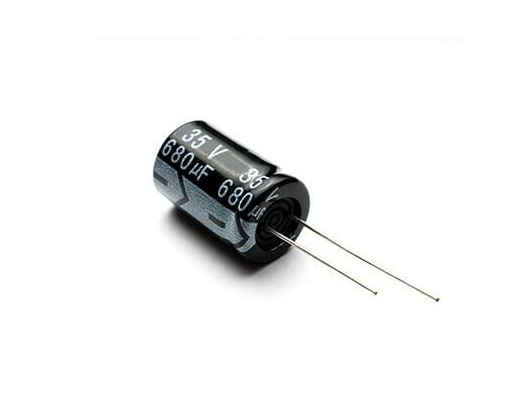

Rozwój kondensatorów elektrolitycznych z aluminium

Ze względu na ogromną produkcję, kondensatory elektrolityczne z aluminium wciąż znajdują się wśród najczęściej stosowanych rodzin kondensatorów. Główna zmiana we współczesnej praktyce projektowej polega na tym, że te komponenty nie są już traktowane jako proste elementy wygładzające dodawane na ostatnim etapie obwodu. Coraz częściej są wybierane jako elementy o specjalnym kształcie do przełączających etapów zasilania, długotrwałego obciążenia AC o dużym ripple, wydłużonego narażenia na temperaturę oraz zespołów, w których każdy milimetr i stopień Celsjusza są dokładnie omawiane.

Nowoczesne linie produktów są rutynowo dostosowywane do wyższych prądów ripple przy wyższych częstotliwościach przełączania, szerszych warunkach otoczenia oraz wyborach pakowania, które odpowiadają rzeczywistości mechanicznej sprzętu, a nie idealizowanemu ustawieniu laboratoryjnemu.

Formaty widoczne w współczesnych seriach:

• Radialny

• Snap-in

• Złącze śrubowe

• Płaski

• SMD

Nowoczesne projekty kondensatorów mogą teraz osiągać poziomy pojemności sub-farad w niektórych konstrukcjach, utrzymywać użyteczną wydajność ripple w zakresie dziesiątek kilohertzów dla rodzajów o niskim ESR, funkcjonować w zakresie od około -55°C do 125°C oraz wspierać wyższe napięcia robocze niż wiele starszych konstrukcji. Te liczby mogą wydawać się postępem katalogowym, ale na zatłoczonym obwodzie zasilania często przekładają się na wyraźne różnice w wzroście ciepła, dryfie w terenie oraz w tym, ile marginesu zespół projektowy czuje się komfortowo zostawiając.

Jedną z powtarzających się nauk z prac rozwojowych jest to, że poprawa rzadko prowadzi do jednego magicznego zmieniającego. Zyski zwykle pojawiają się jako skoordynowany postęp w czterech obszarach: materiały, chemia elektrolitu, dyscyplina procesu i architektura mechaniczna, ponieważ awaria i dryf są problemami wielo-przyczynowymi, które wchodzą ze sobą w interakcje w sposób, który może być frustrująco nieliniowy. Gdy jeden dźwignia jest naciskana w izolacji, prawdziwy sprzęt ma tendencję do ujawniania stropu stabilności szybciej, niż sugerowałby to karta katalogowa.

Powszechne, współdziałające tryby stresu i degradacji:

• Ciepło

• Parowanie/uwodnienie elektrolitu

• Degradacja tlenku

• Generacja gazu

• Utrata integralności uszczelnienia

• Samozgrzewanie napędzane ripple

Inżynieria Materiałowa

Wybór folii nie jest już kierowany prostym myśleniem, że wyższa czystość zawsze wygrywa. Skład i mikrostruktura nowoczesnej folii anodowej są dostosowywane do bardziej pragmatycznego celu: uczynienie trawienia przewidywalnym, utrzymanie wzrostu wgłębienia pod kontrolą, zachowanie wytrzymałości mechanicznej podczas zwijania i obsługi oraz wsparcie jakości dielektrycznej, która pozostaje stabilna podczas cykli termicznych. W kilku rodzinach kondensatorów stosowane są folie stopowe, aby zrównoważyć powierzchnię, tolerancję wad i stabilność produkcji, przy jednoczesnym redukowaniu problemów produkcyjnych.

Orientacja kryształów i morfologia ziaren są wybierane inaczej dla foli niskonapięciowych w porównaniu do foli wysokonapięciowych, ponieważ morfologia trawienia i wzrost tlenku silnie reagują na strukturę podłoża metalowego. Projekty niskonapięciowe mogą skłaniać się ku ekstremalnie wysokiej gęstości wgłębień, aby zmaksymalizować powierzchnię, podczas gdy projekty wysokonapięciowe mają tendencję do faworyzowania geometrii wgłębień, które redukują lokalne wzmocnienie pola i zmniejszają szansę na pęknięcia w grubszych tlenkach.

To jest niedoceniany powód, dla którego dwa kondensatory, które wyglądają na równoważne pod względem pojemności i napięcia, mogą zachowywać się całkowicie inaczej pod wpływem stresu falowego. Konwertery, które sprawują się dobrze podczas testów na stole, mogą nadal zawodzić w gorących wnętrzach, ponieważ mikostruktura folii wpływa na wzrost impedancji i generację ciepła w trudnych warunkach przełączania.

Tlenek dielektryczny nie jest jedynie wzrastany do momentu, gdy przekroczy wartość napięcia. Gęstośćdefektów, oporność na nawilżenie i odporność mechaniczna na cykle termiczne kształtują stabilność wycieku i dryf na końcu życia. Doświadczenia z pola w zasilaczach wielokrotnie wskazują na tę samą niewygodną prawdę: części, które są na skraju ograniczeń falowych i temperaturowych, rzadko zawodzą z powodu zbyt niskiej pojemności w dniu pierwszym; częściej dryfują, ponieważ system tlenku/elektrolitu powoli wyczerpuje swoją marżę pod wpływem ciepła i stresu elektrycznego.

W rezultacie wiele nowoczesnych projektów akceptuje umiarkowane obniżenie początkowej pojemności na jednostkę objętości w zamian za odporność tlenku i lepszą kontrolę defektów. Taka wymiana może wydawać się konserwatywna w arkuszu kalkulacyjnym, ale często wygląda sensownie, gdy długotrwałe ogrzewanie falowe i powtarzające się cykle termiczne wchodzą w grę.

Chemia elektrolitu

Rozwój elektrolitów staje się coraz ważniejszym czynnikiem wpływającym na wydajność kondensatorów. Starsze przepisy dotyczące rozpuszczalników/rozpuszczalnych substancji przekształciły się w systemy wieloskładnikowe, które próbują utrzymać kilka właściwości w napięciu, nie pozwalając żadnej pojedynczej słabości zdominować: przewodność, lepkość, lotność, stabilność chemiczna i kompatybilność z tlenkiem. Kiedy ten balans jest osiągnięty dobrze, zachowanie kondensatora wydaje się nudne w najlepszy sposób, mniej wznoszenia impedancji, mniej nieprzyjemnych awarii związanych z ciśnieniem oraz stabilniejszy profil wycieku po miesiącach eksploatacji.

Mieszanie wielorozpuszczalnikowe w celu kształtowania ESR i zachowania temperaturowego

Zamiast polegać na jednym dominującym rozpuszczalniku, nowoczesne elektrolity często mieszają wiele rozpuszczalników, aby połączyć komplementarne cechy: niższą lepkość, aby wspierać mobilność jonów i redukować ESR, cechy wrzenia i ciśnienia pary, które spowalniają parowanie oraz stabilne zachowanie w ekstremalnych warunkach zimnych i gorących.

To ma znaczenie w praktyce, ponieważ zdolność do reagowania na fale jest często ograniczana przez samoogrzewanie, a samoogrzewanie ścisło śledzi ESR i przewodność elektrolitu znacznie ściślej, niż wiele pierwszych projektów przyznaje. Gdy marża falowa staje się problemem na późnym etapie rozwoju, wybór elektrolitu jest jednym z niewielu zmian, które mogą poprawić wydajność bez konieczności całkowitego przeprojektowania mechanicznego.

Kontrolowana dostawa jonów i zarządzanie pH pod wpływem stresu powtarzalnego

Systemy słabych kwasów są używane do dostarczania jonów bez agresywnego atakowania tlenku. Zasady, często organiczne aminy, są dodawane, aby kierować pH i wpływać na zachowanie przy wytrzymałości. W konwerterach przełączających kondensatory radzą sobie z powtarzalnym stresem falowym oraz sporadycznymi transjentami, więc elektrolit musi szybko przenosić ładunek, pozostając chemicznie współpracujący z tlenkiem.

Projekty, które dążą do ekstremalnie niskiego ESR, traktując stabilność pH jako rzecz drugorzędną, mogą wykazywać wczesne wzrosty wycieku lub puchnięcie związane z gazem w trudniejszych aplikacjach. Frustracja tutaj polega na tym, że pierwsze pomiary elektryczne mogą wyglądać doskonale, jednak chemia ujawnia swoje zdanie później, gdy ciepło i czas miały czas na akumulację efektów.

Pakiety dodatków do inhibicji, skanowania i zarządzania gazem

Dodatki, takie jak inhibitory i skawengery, są używane do spowolnienia nawilżania tlenku, redukcji wytwarzania wodoru i stabilizacji zachowań w wysokich temperaturach. Te szczegóły stają się szczególnie zauważalne w urządzeniach, które spędzają lata w ciepłych, źle wentylowanych wnętrzach. W projektach długowiecznych, niespodziewanym trybem awarii często nie jest natychmiastowe zwarcie elektryczne, ale powolny marsz związany z utratą uszczelki, wyczerpaniem elektrolitu lub gromadzeniem ciśnienia przyspieszonym pod wpływem ciepła wywoływanego falami.

Poprawa stabilności elektrolitu zmniejsza szansę, że kondensator stanie się częścią, która cicho ustala interwał serwisowy dla w przeciwnym razie dobrze zbudowanego systemu, scenariusz, którego wiele zespołów ds. niezawodności wolałoby uniknąć, ponieważ trudno go wytłumaczyć po fakcie.

Postępy w procesie

Dwa etapy produkcji dominują w dużej części zachowań elektrycznych: trawienie i formowanie. Postęp w tym zakresie polega mniej na dążeniu do maksymalnego współczynnika trawienia za wszelką cenę, a bardziej na kształtowaniu struktur, które pozostają stabilne po tysiącach cykli elektrycznych i termicznych. Ta zmiana może wydawać się preferencją inżyniera dla przewidywalności kosztem imponujących wyników, ale przewidywalna wydajność jest często tym, co przetrzymuje kwalifikację i narażenie w terenie.

Trawienie

Trawienie to kontrolowany proces elektrochemiczny, w którym głębokość dołków, gęstość i kształt są ustalane przez wiele sprzężonych parametrów. Małe zmiany, które na arkuszu procesu wyglądają na niewinne, mogą zauważalnie wpływać na straty falowania i wyniki trwałości.

Główne zmienne kontrolne trawienia:

• Skład elektrolitu

• Stężenie elektrolitu

• Temperatura procesu

• Prędkość podawania folii

• Charakterystyka zastosowanej fali

Ciągłym wyzwaniem jest osiągnięcie geometrii dołka, która pasuje do zamierzonej mieszanki ESR, prądu falowego i trwałości. W praktycznych sprzętach mocy, nieco niższa początkowa pojemność w połączeniu z bardziej stabilną strukturą dołka może przetrwać maksymalny projekt o dużej powierzchni, który kończy się mechaniczną kruchością lub skłonnością do lokalnego nagrzewania. To wniosek, który nie zawsze jest emocjonalnie satysfakcjonujący, gdy cele rozmiarowe są napięte, ale zgadza się z tym, czego zazwyczaj uczą zwroty z terenu.

Obsługa falowania sięgająca dziesiątek kilohertzów nie jest tylko opowieścią o elektrolitach. Sieć porów stworzona przez trawienie ustala ścieżki transportu jonowego i efektywną odporność pod stresem AC. Ocena kondensatorów tylko przy 120 Hz może niedoszacować strat przy częstotliwościach przełączania. Z tego powodu nowoczesne serie kondensatorów często dostarczają krzywe impedancji w funkcji częstotliwości i ocen prądu falowego w wyższych temperaturach.

To jeden z tych obszarów, gdzie obserwacje laboratoryjne mogą obalić wygodne założenia: część, która wygląda dobrze przy niskiej częstotliwości, może działać cieplej niż oczekiwano, gdy zastosowane jest rzeczywiste widmo przetwornika.

Formowanie

Formowanie polega na wzroście dielektrycznego tlenku i może być dostosowane do różnych zastosowań, w tym struktur tlenkowych, które działają inaczej w przypadku operacji z dominującym DC w porównaniu do AC. Nowoczesne metody koncentrują się również na przekształcaniu niestabilnych warstw wodorotlenkowych w bardziej stabilne dielektryki, uszczelnianiu powierzchni w celu oporu przed degradacją spowodowaną wodą oraz redukcji pęknięć i defektów, które później stają się miejscami przecieku.

Praktyczne korzyści zazwyczaj objawiają się jako zmniejszone dryfy wczesne i lepsza wytrzymałość w warunkach powtarzalnego nagrzewania falowego, gdzie małe defekty mogą koncentrować straty i powodować lokalny wzrost temperatury. Jakość formowania jest traktowana z ostrożnością, ponieważ małe defekty mogą nie pojawić się podczas początkowej inspekcji, ale mogą stać się poważne po długotrwałym stresie elektrycznym.

Dywersyfikacja strukturalna

Nowoczesne rodziny produktów różnicują się nie tylko pod względem rozmiaru i ocen, ale także architektury wewnętrznej. Ta dywersyfikacja odzwierciedla rzeczywistość przemysłową: najlepszy kondensator w dużej mierze zależy od tego, jak ciepło przemieszcza się przez zespół, jak dystrybuowany jest prąd falowy i jaki tryb awarii system może tolerować, nie przekształcając się w incydent serwisowy.

Elektrolity ciekłe

Ciekłe elektrolity aluminiowe pozostają liderem pod względem objętości, ponieważ oferują dużą pojemność za cenę i szeroką dostępność. Prace rozwojowe w dużej mierze koncentrują się na kontrolowaniu parowania i poprawie wytrzymałości na falowanie/temperaturę dzięki lepszym elektrolitom, ulepszonym uszczelnieniom i bardziej zamierzonym ścieżkom termicznym.

W rzeczywistych zespołach często poprawia to żywotność działania, gdy kondensatory są umieszczone w pobliżu źródeł ciepła lub narażone na ciągły prąd falowy, co jest głównym problemem podczas układania i ocen termicznych.

Elektrolity stałe aluminiowe

Stałe elektrolity aluminiowe zastępują ciekłe stałym medium przewodzącym. Może to poprawić stabilność ESR i zmniejszyć klasyczne mechanizmy wysychania. Jednocześnie wprowadza to różne zachowania związane z przepięciami i awariami, co z kolei zmienia sposób, w jaki inżynierowie myślą o odziaływaniu i obsłudze przejściowej.

Pragmatyczny wniosek jest taki, że zmiany stałe zmieniają dominujący mechanizm starzenia, a nie eliminują starzenia. Gdy zespoły przejmują założenia z części cieczy bez ponownego przeglądania analizy stresu, kwalifikacja może stać się napiętym ćwiczeniem w odkrywaniu, które założenia były zbyt optymistyczne.

Proliferacja pakowania i układu wewnętrznego

Rodzaje pakietów poszerzyły się w odpowiedzi na ograniczenia w poziomie płyty, które nie mogą być rozwiązane przez samo kurczenie tradycyjnego elementu nawiniętego. Konstrukcje SMD, na przykład, mają tolerować ekspozycję termiczną w sąsiedztwie reflow, zachowywać uszczelnienie przed parowaniem i utrzymywać ścisłą kontrolę wymiarową, jednocześnie przenosząc duży prąd falowy w ograniczonej objętości.

Przykłady kierunków pakowania i układów wewnętrznych:

• Koncepcje wieloanodowe

• Alternatywne układy katodowe

• Konstrukcje SMD

W praktyce, małe decyzje dotyczące układu, ścieżki przepływu powietrza, bliskość gorących induktorów, dostępna miedź do rozpraszania ciepła, często decydują o tym, czy kondensator, który wygląda akceptowalnie na papierze, spełnia oczekiwania dotyczące żywotności w gotowym produkcie. Specyfikacje w kartach danych mogą być dokładne, ale złe warunki układu mogą nadal zmusić komponent do nadmiernego stresu termicznego.

W tych projektach, najważniejszym trendem jest odejście od ścigania pojedynczych parametrów w kierunku zrównoważonego, świadomego systemu projektowania. Lepsze nowoczesne kondensatory elektrolityczne aluminiowe są tak zbudowane, że struktura folii, integralność tlenku, chemia elektrolitu i zachowanie termiczne opakowania wzajemnie się wspierają, ponieważ długoterminowa wydajność jest rządzona przez sprzężoną interakcję stresu elektrycznego i ciepła, a nie przez jakąkolwiek pojedynczą główną wartość.

Podsumowanie

Wydajność kondensatorów elektrolitycznych aluminiowych jest ściśle związana z interakcją pomiędzy wytrawionymi strukturami folii, dielektrycznymi warstwami tlenkowymi, przewodnictwem elektrolitu i wewnętrznym projektem mechanicznym. Czynniki takie jak stabilność elektrolitu, integralność dielektryka, jakość uszczelnienia i stres termiczny bezpośrednio wpływają na zachowanie pojemności, ESR, zdolność do obsługi pulsacji oraz żywotność operacyjną. Zrozumienie tych wewnętrznych relacji pomaga wyjaśnić zarówno mocne, jak i słabe strony kondensatorów elektrolitycznych aluminiowych w nowoczesnych systemach zasilania i elektroniki.

Najczęściej Zadawane Pytania (FAQ)

1. Dlaczego dielektryk w kondensatorze elektrolitycznym aluminiowym jest uważany za zasadniczo różny od dielektryka w kondensatorach foliowych lub ceramicznych?

Dielektryk w kondensatorze elektrolitycznym aluminiowym nie jest osobno wstawioną warstwą izolacyjną. Zamiast tego jest to cienka warstwa tlenku aluminium, która jest bezpośrednio wytwarzana na wytrawionej folii anodowej w procesie formowania elektrochemicznego. Ponieważ tlenek podąża za mikroskopijną strukturą powierzchni wytrawionej folii, kondensator osiąga bardzo wysoką gęstość pojemności w stosunkowo małej objętości. Ta chemicznie związana struktura dielektryczna wyjaśnia również, dlaczego polaryzacja ma tak ogromne znaczenie, ponieważ odwrócenie napięcia obciąża interfejs tlenku bezpośrednio i może szybko zwiększyć wyciek lub uszkodzenie.

2. Dlaczego stan elektrolitu silnie wpływa na ESR i zdolność do obsługi prądu pulsacyjnego w czasie?

Elektrolit działa jako prawdziwy elektrochemiczny katoda na interfejsie tlenku i zapewnia jono przewodnictwo potrzebne do pracy kondensatora. W miarę jak elektrolit stopniowo wysycha, rozkłada się lub traci przewodność, transport jonów staje się coraz trudniejszy. To podnosi ESR, zmniejsza zdolność do obsługi prądu pulsacyjnego, zwiększa wewnętrzne nagrzewanie oraz w końcu obniża skuteczną pojemność. Te zmiany często zaczynają się znacznie przed pojawieniem się widocznych mechanicznych objawów, takich jak wybrzuszanie lub wentylacja.

3. Jak wytrawianie folii dramatycznie zwiększa gęstość pojemności wewnątrz kondensatorów elektrolitycznych aluminiowych?

Folia aluminiowa jest chemicznie wytrawiana, aby stworzyć gęstą mikroskopijną sieć wgłębień i struktur tunelowych, które masowo zwiększają skuteczną powierzchnię. Ponieważ pojemność jest bezpośrednio związana z polem elektrody, ta powiększona geometria wewnętrzna pozwala kondensatorowi osiągnąć znacznie wyższe wartości pojemności bez proporcjonalnego zwiększania rozmiaru puszki. Odpowiednie wnikanie elektrolitu w te wytrawione struktury jest również kluczowe, ponieważ źle zwilżone obszary stają się elektrycznie nieaktywne i obniżają efektywność działania.

4. Dlaczego papier separatora wpływa na wydajność elektryczną poza prostą izolacją?

Papier separatora robi więcej niż tylko zapobiega dotykaniu folii elektrycznie. Przechowuje również elektrolit i działa jako kontrolowane medium transportu jonów w całej zwiniętej strukturze. Właściwości takie jak porowatość, kompresyjność, grubość i stabilność wymiarowa bezpośrednio wpływają na opór jonowy, rozkład prądu, nagrzewanie impulsowe oraz retencję elektrolitu. Nierówny rozkład elektrolitu wewnątrz separatora może powodować lokalne nagrzewanie oraz niestabilne długoterminowe zachowanie pod naprężeniem pulsacyjnym.

5. Dlaczego zwiększenie napięcia znamionowego zmniejsza gęstość pojemności w kondensatorach elektrolitycznych aluminiowych?

Wyższe napięcia znamionowe wymagają grubszych warstw dielektrycznych tlenku, aby bezpiecznie wytrzymać silniejsze pola elektryczne. Jednakże, pojemność maleje wraz ze zwiększaniem grubości dielektryka. Oznacza to, że kondensatory o wyższym napięciu zazwyczaj osiągają niższą pojemność na jednostkę objętości w porównaniu do części o niższym napięciu. Projektanci zatem równoważą margines napięcia, gęstość pojemności, tolerancję na pulsacje oraz długoterminową niezawodność podczas wyboru wartości kondensatorów dla systemów zasilania.

6. Dlaczego kondensatory elektrolityczne aluminiowe są często traktowane jako komponenty z kontrolowanym zużyciem w systemach zasilania?

Ich wewnętrzna struktura elektrochemiczna zmienia się stopniowo pod wpływem stresu elektrycznego i cieplnego. Z czasem odparowanie elektrolitu, degradacja tlenków, nagrzewanie się spowodowane falowaniem, starzenie uszczelek i dryf chemiczny powoli zmieniają ESR, pojemność i prąd upływu. W przeciwieństwie do idealnych komponentów pasywnych, elektrolity aluminium doświadczają przewidywalnych mechanizmów starzenia, które w dużym stopniu zależą od temperatury pracy, prądu falowego i stresu napięciowego. Sukces długowiecznych projektów uwzględnia zatem stopniowy dryf parametrów, a nie zakłada permanentną stabilność.

7. Dlaczego prąd falowy może stać się jednym z dominujących czynników ograniczających żywotność w kondensatorach elektrolitycznych?

Prąd falowy przepływający przez ESR generuje wewnętrzne ciepło w jądrze kondensatora. Podwyższona temperatura przyspiesza odparowanie elektrolitu, rozkład chemiczny oraz starzenie dielektryka, co następnie dodatkowo zwiększa ESR i powoduje dodatkowe nagrzewanie. Ten proces sprzężenia zwrotnego może skrócić żywotność nawet wtedy, gdy oceny napięciowe nie są przekraczane. W praktycznej elektronice mocy, stres prądu falowego często determinuje długość życia kondensatora bardziej bezpośrednio niż samo napięcie w stanie ustalonym.

8. Dlaczego warunki niskotemperaturowe często powodują gwałtowny wzrost ESR w elektrolitach aluminium?

W niskich temperaturach lepkość elektrolitu rośnie, a mobilność jonów znacząco maleje. To zmniejsza przewodność wewnątrz kondensatora, co powoduje gwałtowny wzrost ESR. Wraz ze wzrostem ESR zwiększa się napięcie falowe na wyjściu, a zdolność do obsługi prądu przejściowego pogarsza się. Warunki zimnego startu mogą zatem ujawnić niestabilność zasilania, awarie uruchamiania lub zwiększone obciążenie regulatorów przełączających i etapów prostowników.

9. Dlaczego nowoczesne kondensatory elektrolityczne aluminium polegają w dużym stopniu na optymalizacji chemii elektrolitu?

Nowoczesne elektrolity są starannie zaprojektowanymi mieszankami, które mają na celu zrównoważenie przewodności, lepkości, odporności na parowanie, stabilności chemicznej i kompatybilności tlenków. Systemy wielorozpuszczalnikowe i zestawy dodatków pomagają zmniejszyć ESR, poprawić obsługę prądu falowego, ustabilizować zachowanie upływu i spowolnić generację gazu pod długotrwałym stresem cieplnym. Ponieważ wiele ograniczeń elektrycznych jest bezpośrednio związanych z przewodnictwem jonowym i starzeniem chemicznym, chemia elektrolitów stała się jednym z najważniejszych czynników w nowoczesnym rozwoju kondensatorów.

10. Dlaczego układ cieplny i warunki przepływu powietrza są tak ważne podczas używania kondensatorów elektrolitycznych w pobliżu etapów mocy?

Żywotność kondensatora elektrolitycznego jest ściśle związana z temperaturą punktów gorących, a nie z temperaturą otoczenia w pomieszczeniu. Umiejscowienie w pobliżu transformatorów, induktorów, MOSFET-ów lub radiatorów może narażać kondensator na ciągłe podwyższone ciepło, które przyspiesza utratę elektrolitu i dryf ESR. Kierunek przepływu powietrza, rozprzestrzenianie ciepła miedzi, rozkład prądu falowego i wentylacja obudowy odgrywają zatem kluczowe role w określaniu długoterminowej niezawodności. Kondensator, który wydaje się akceptowalny na papierze, może starzeć się znacznie szybciej, jeśli otaczające środowisko termiczne jest słabo kontrolowane.
