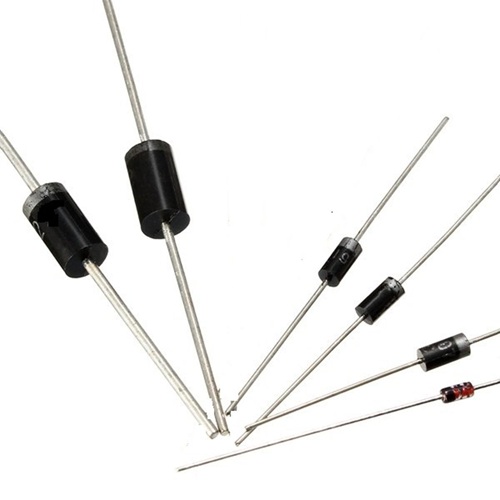

Eksploracja diod: struktura, cechy, zastosowania

Dioda to urządzenie półprzewodnikowe zbudowane wokół złącza PN, które pozwala na przepływ prądu głównie w jednym kierunku. Ich zachowanie zależy od wyboru materiału, domieszkowania, polaryzacji, struktury złącza, typu opakowania oraz warunków pracy. Artykuł ten wyjaśnia strukturę diody, zachowanie złącza, czynniki wyboru, metody testowania oraz praktyczne zastosowania, takie jak prostowanie, detekcja, regulacja napięcia, tłumienie, LED-y, diody Schottky'ego, diody Zenera oraz urządzenia o szerokiej przerwie energetycznej.

Katalog

Struktura diody i zachowanie złącza

Dioda może być postrzegana jako celowo zaprojektowane złącze PN, które, w typowych warunkach pracy, skłania się do pozwalania na przepływ prądu w jednym kierunku, jednocześnie opierając się w przeciwnym.

To kierunkowe zachowanie nie pochodzi z mechanicznego przełącznika; wynika z tego, jak nosniki rozmieszczają się oraz jak pola elektryczne osiągają stan równowagi wewnątrz półprzewodnika.

W codziennej pracy z układami, często wydaje się bardziej intuicyjne traktowanie diody jako elektrostatycznej bariery energetycznej, której wysokość można przesuwać za pomocą przyłożonego napięcia, ponieważ takie ujęcie zazwyczaj zgadza się z tym, co pokazują pomiary na ławce.

Materiały i domieszkowanie

Złącze PN zaczyna się od podłoża półprzewodnikowego; krzem jest powszechnie stosowany w urządzeniach ogólnego przeznaczenia, podczas gdy inne materiały są wybierane, gdy cele wydajnościowe zmuszają do skierowania się w różne strony (szybkość, wyciek, zakres temperatur, zachowanie optyczne).

Domieszkowanie to sposób, w jaki ustala się dominującą populację nośników ładunku, a także wskazuje oczekiwania dotyczące reagowania złącza po przyłożeniu napięcia.

Szczegóły dotyczące obszaru typu P:

• Domieszki akceptorowe tworzą wysokie stężenie dziur jako nośników większości, a elektrony są obecne jako nośniki mniejszości.

Szczegóły dotyczące obszaru typu N:

• Domieszki donorowe tworzą wysokie stężenie elektronów jako nośników większości, a dziury są obecne jako nośniki mniejszości.

W praktyce stężenie domieszek i geometria złącza działają jak pokrętła strojenia, które kształtują zachowanie spadku napięcia w kierunku dodatnim, tendencje wycieku wstecznego, przechowywanie ładunku, pojemność, szybkość przełączania oraz cechy przebicia.

Praca projektowa ma sposób, aby uczynić ją osobistą: dwie części mogą dzielić ten sam symbol schematyczny, ale zachowywać się zauważalnie inaczej, a różnica często wynika z profilu domieszkowania, który „cicho” realizuje większość rzeczywistego inżynieryjnego.

Tworzenie złącza

Gdy obszary typu P i N się stykają, nośniki zaczynają się poruszać przez interfejs, ponieważ gradienty stężenia nie są zrównoważone.

Dyfuzja nośników i rekombinacja wzdłuż interfejsu:

• Elektrony dyfundują z strony N do strony P i rekombinują z dziurami.

• Dziury dyfundują z strony P do strony N i rekombinują z elektronami.

Ta rekombinacja zostawia za sobą zjonizowane atomy domieszkowe w pobliżu granicy. Te jony nie poruszają się swobodnie, więc ich ładunek pozostaje jako stałe tło.

Stałe zjonizowane ładunki pozostawione w pobliżu interfejsu:

• Po stronie N pozostają dodatnio naładowane jony donorowe.

• Po stronie P pozostają ujemnie naładowane jony akceptorowe.

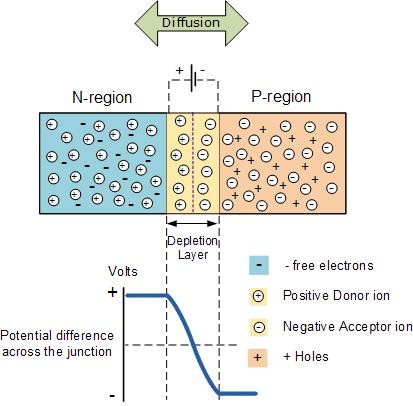

Jakie formy przyjmuje obszar wyczerpania (nazywany również obszarem ładunku przestrzennego), czyli obszar z relatywnie niewielką liczbą mobilnych nośników.

Obszar ten tworzy wewnętrzne pole elektryczne i wbudowane napięcie, które przeciwdziała dalszej dyfuzji.

Powtarzającym się źródłem frustracji, a także użyteczną wskazówką podczas debugowania w laboratorium, jest to, że zachowania, które wyglądają na "nieoczekiwane" z zewnątrz (zależna od biasu pojemność, efekty magazynowania ładunku, powolna reakcja) często stają się sensowne, gdy obszar wyczerpania traktowany jest jako dynamiczny obiekt elektryczny, a nie jako statyczna granica.

Polarizacja złącza

Polaryzacja nie po prostu przełącza diodę między dwoma czystymi stanami; przekształca obszar wyczerpania i zmienia sposób, w jaki nośniki są wprowadzane, zbierane, magazynowane i rekombinowane.

Polaryzacja do przodu umieszcza anodę w wyższym potencjale elektrycznym niż katoda. Bariera złącza skutecznie obniża się, a obszar wyczerpania staje się węższy.

W miarę jak bariera się zmniejsza, nośniki większości są wprowadzane przez złącze i stają się nośnikami mniejszości po drugiej stronie.

Kierunki wprowadzania nośników większości pod wpływem polaryzacji do przodu:

• Elektrony poruszają się od n do p (a następnie zachowują się jak nośniki mniejszości w obszarze p).

• Dziury poruszają się od p do n (a następnie zachowują się jak nośniki mniejszości w obszarze n).

W miarę wzrostu wprowadzenia prąd diody gwałtownie rośnie wraz z napięciem.

Podczas rozwiązywania problemów, ta gwałtowność często wywołuje silne reakcje: "mała" zmiana napięcia w kierunku dodatnim może spowodować zaskakująco dużą zmianę prądu, co wyjaśnia, dlaczego układ, który wydaje się być tylko nieznacznie polaryzowany dodatnio, może działać goręcej niż się spodziewano, gdy tolerancje i dryft temperatury się kumulują.

Polaryzacja odwrotna umieszcza katodę w wyższym potencjale elektrycznym niż anodę. Obszar wyczerpania się rozszerza, efektywna bariera rośnie, a nośniki większości są odciągane od interfejsu.

Idealna dioda wykazywałaby zerowy prąd, ale rzeczywiste komponenty wykazują prąd upływu w odwrotnym kierunku generowany przez nośniki mniejszości i generację nośników w obszarze wyczerpania.

Prąd upływu może wydawać się bardzo mały w temperaturze pokojowej, ale często znacznie wzrasta w wyższych temperaturach. W układach o wysokiej impedancji i gorących środowiskach, upływ staje się zatem ważnym parametrem, który należy uważnie rozważyć.

Przy wystarczająco wysokim napięciu odwrotnym następuje przebicie, a prąd wsteczny gwałtownie rośnie. Podstawowy mechanizm zależy od struktury i domieszkowania, przy czym zachowanie Zenera i lawinowe są powszechnymi kategoriami.

Przebicie nie jest z natury katastrofalne: niektóre diody są zaprojektowane do pracy w tym stanie, a nawet "zwyczajne" diody mogą przeżyć, jeśli otaczający układ ogranicza prąd w kontrolowany sposób.

Wiele usterek w laboratoriach, które wyglądają jak "dioda przypadkowo zginęła w przebiciu", okazuje się być bardziej przewidywalnych przy drugim spojrzeniu, często związanych z brakiem oporu szeregowego, optymistycznym ścieżką zasilania, lub ograniczaniem prądu, które istniało na papierze, ale nie w rzeczywistej konstrukcji.

Terminale, Polaryzacja i Konwencje Prądowe

Terminal po stronie p nazywa się anodą, a terminal po stronie n nazywa się katodą.

Konwencjonalny prąd jest definiowany jako płynący od anody do katody podczas przewodzenia w kierunku dodatnim, zgodnie z konwencjami stosowanymi w schematach, kartach katalogowych i typowych konfiguracjach pomiarowych.

Podczas diagnozowania obwodu, trzymanie się dyscypliny dotyczącej orientacji anody/katody pomaga uniknąć klasycznego źródła zamieszania: pomieszania kierunku przepływu elektronów z kierunkiem konwencjonalnego prądu, a następnie błędnej interpretacji oczekiwanych spadków napięcia.

Symbole, Oznaczenia Referencyjne i Oznaczenia Fizyczne

Na schematach symbol diody wskazuje preferowany kierunek przepływu konwencjonalnego prądu.

Powszechne oznaczenia referencyjne obejmują:

• D

• VD

Na fizycznych elementach katoda często oznaczona jest paskiem lub pasem.

W prototypowaniu i przerabianiu, uspokajającym nawykiem jest potwierdzenie, że oznaczenie odpowiada orientacji stopy przed podłączeniem zasilania; ta szybka kontrola może zapobiec godzinom szukania "tajemniczej" usterki, która okazuje się być prostą niezgodnością orientacyjną, szczególnie gdy kilka pakietów diod ma podobne kontury.

Dioda jest często opisywana jako element jednokierunkowy, ale bardziej wiernym opisem jest złącze sterowane polem, którego obszar wyczerpania i dynamika nośników ciągle ewoluują pod wpływem polaryzacji, temperatury i czasu.

Decyzje projektowe mają tendencję do bycia czytelniejszymi, gdy dioda analizowana jest pod kątem szerokości wyczerpania, poziomów wprowadzania, magazynowania ładunku i mechanizmów przebicia, a nie jako czysto binarna abstrakcja przewodzenia versus blokowania.

Ta mentalność staje się szczególnie przekonywująca w przypadku wysokiej szybkości przełączania, wysokiego stresu napięciowego i pracy w wysokiej temperaturze, gdzie wewnętrzny stan złącza może cicho dominować nad tym, co doświadcza reszta układu.

Identyfikacja diod i nowoczesne materiały półprzewodnikowe

Diody nabierają sensu, gdy są traktowane jako mały system, a nie jako pojedynczy symbol na schemacie. Złącze ustala podstawową krzywą I–V, ale obudowa i otaczający układ często decydują, czy to zachowanie przetrwa kontakt z rzeczywistymi zespołami. W projektach przełączających i mocy wydajność jest często kształtowana, czasami w niezbyt komfortowy sposób, przez ograniczenia termiczne, indukcyjność przypadkową i pojemność pasożytniczą. Proces selekcji, który zazwyczaj jest skuteczny, polega na mapowaniu potrzeb elektrycznych na ograniczenia fizyczne, a dopiero potem zawężeniu wyboru według platformy materiałowej.

• Wymagania elektryczne: napięcie wsteczne, prąd średni/ szczytowy, częstotliwość przełączania, dopuszczalna strata

• Rzeczywistość mechaniczna: styl obudowy, metoda montażu, ścieżka chłodzenia, miedź na płytce i przepływ powietrza

• System materiałowy: Si, Ge, SiC, GaN

Rozpoznawanie obudowy

Małe obudowy zachowują się dobrze, dopóki nie przestaną, zazwyczaj gdy temperatura otoczenia rośnie lub założenia dotyczące przepływu powietrza stają się optymistyczne. Szklane i małe plastikowe obudowy są powszechne w niskoprądowych i sygnałowych aplikacjach, ponieważ są łatwe w montażu i tanie, ale ich ciepło najczęściej wydobywa się przez wyprowadzenia i do ścieżek PCB. Takie podejście wydaje się proste przy umiarkowanym prądzie, a następnie stopniowo staje się ograniczeniem, gdy cykl pracy wzrasta, miedź jest cienka lub płytka znajduje się blisko innych gorących elementów.

Obudowy montowane na powierzchni skracają wyprowadzenia i zmniejszają obszar pętli, co zazwyczaj poprawia zachowanie przy wysokich prędkościach przełączania. Historia termiczna również się zmienia: rozprzestrzenianie się ciepła w miedzi sprawia, że PCB staje się częścią rozwiązania chłodzącego, co może być uspokajające, gdy układ jest hojny, a nieco wywołujące niepokój, gdy projekt ma ograniczoną przestrzeń. Innymi słowy, SMD często przenosi kontrolę termiczną z komponentu na płytkę, co może być mile widzianą wymianą lub nieoczekiwanym bólem głowy w zależności od struktury i budżetu miedzi.

Formatki śrubowe, montowane na śrubach i moduły pojawiają się, gdy obsługa prądu staje się ćwiczeniem w odprowadzaniu ciepła. Te obudowy zapewniają bardziej powtarzalny interfejs termiczny z obudową lub zimnym elementem, a nagradzają dyscyplinę mechaniczną. Nie jest niespotykane, aby doskonała na papierze dioda działała cieplej niż oczekiwano, ponieważ powierzchnia montażowa nie jest wystarczająco płaska, moment obrotowy różni się między montażami lub materiał interfejsu termicznego jest aplikowany w sposób niespójny. Te szczegóły rzadko pojawiają się w dyskusjach skoncentrowanych na schematach, ale często decydują o zachowaniu w terenie i długoterminowym dryfie.

Typowe grupy obudów stosowane w praktyce:

• Szklana axialna

• Mały plastik (przez otwór)

• SMD (różne bezwyprowadzeniowe/wyprowadzeniowe)

• Śrubowe/monotowane, moduły mocy

Gdy di/dt i dv/dt wzrastają, indukcyjność obudowy i pojemność złącza przestają być szczegółami tła i zaczynają objawiać się jako przesterowania, brzęczenia i dodatkowe straty przy przełączaniu. Części SMD często zmniejszają indukcyjność wyprowadzeń, co może uspokajać przebiegi, ale wprowadzają również kompromisy, takie jak węższe odstępy/odległości przy wyższych napięciach i silniejsza zależność od projektu termicznego PCB.

W szybkim konwerterze, dioda, która „wygrywa”, to często ta z najniższą łączną stratą w złożonym układzie, a nie ta, która wygląda najlepiej, porównując tylko spadek napięcia w kierunku forward przy pojedynczym punkcie prądowym. To uświadomienie może być nieco frustrujące podczas wyboru części, ale zazwyczaj prowadzi do spokojniejszego zachowania EMI i mniejszych niespodzianek na późniejszych etapach.

Wybór materiału

Różne materiały półprzewodnikowe zmieniają sposób, w jaki dioda obsługuje napięcie, prąd, szybkość przełączania, temperaturę i straty mocy. Podstawowa funkcja diody może wyglądać podobnie w różnych materiałach, ale zachowanie elektryczne może znacznie się zmieniać, gdy zwiększa się częstotliwość pracy, stres termiczny lub gęstość mocy. Niemcy, krzem, GaN i SiC przynoszą różne mocne strony i ograniczenia, co jest powodem, dla którego wybór materiałów często staje się równowagą między efektywnością, wydajnością termiczną, zachowaniem przełączania, niezawodnością i złożonością systemu. Poniższe porównanie podkreśla typowy zakres napięcia w kierunku forward oraz praktyczne cechy powszechnie związane z każdą platformą materiałową.

Materiał	Typowy zakres napięcia w kierunku forward	Kluczowe cechy
German (Ge)	~0.3V	Niski spadek napięcia w kierunku forward, ale wyższy prąd upływu. Używany w specyficznych aplikacjach sygnałowych.
Krzem (Si)	~0.7V	Najczęściej stosowany i opłacalny materiał do diod ogólnego przeznaczenia i tranzystorów.
Azotek galu (GaN)	~1.0V - 3.0V+	Doskonały do zastosowań wysokoczęstotliwościowych (np. szybkie ładowarki, wzmacniacze RF). Wysoka wydajność.
Węglik krzemu (SiC)	~2.5V - 3.5V+	Idealny do zastosowań wysokoprądowych, wysokonapięciowych i wysokotemperaturowych (np. pojazdy elektryczne, inwertery słoneczne).

• Germanium

Diody germańskie często wykazują niższy spadek napięcia w kierunku przewodzenia (około 0.3 V przy umiarkowanym prądzie), co może być satysfakcjonujące w pracy z małymi sygnałami blisko progu przewodzenia. W zamian za to występuje wyższy prąd upływu oraz silniejsza czułość na temperaturę. W węzłach o wysokiej impedancji lub w ciepłych środowiskach, ten upływ może cicho zakłócać pomiary, zniekształcać progi lub wprowadzać przesunięcia, które są trudne do "zauważenia" do późnych testów.

To jeden z powodów, dla których urządzenia germańskie pozostają ograniczone do niszowych zastosowań. Mogą skutecznie rozwiązywać specyficzne problemy analogowe, ale dryf temperatury, stabilność polaryzacji i zachowanie upływu muszą być starannie kontrolowane.

• Krzem

Krzem pozostaje szerokim domyślnym wyborem, ponieważ jest stabilny, przyjazny kosztowo i zazwyczaj znacznie niższy w upływie niż german. Spadek napięcia w kierunku przewodzenia często podawany jest na poziomie około 0.7 V przy umiarkowanym prądzie, ale rzeczywiste obwody pokazują, jak bardzo ta liczba zmienia się w zależności od gęstości prądu, temperatury i wyboru struktury. Nawet wśród "diody krzemowe" zachowanie różni się znacznie w różnych typach standardowych PN, Schottky oraz szybki/ultraszybki PN.

Co krzem oferuje w codziennej inżynierii, to przewidywalność w szerokim zakresie pracy oraz głęboki ekosystem opcji pakowania i historii niezawodności. W pracy produkcyjnej, ta przewidywalność często wydaje się bardziej uspokajająca niż dążenie do niewielkiej teoretycznej przewagi efektywności, która może zniknąć, gdy układ i stos termiczny staną się realne.

• Urządzenia o szerokiej przerwie (SiC, GaN)

Urządzenia o szerokiej przerwie podnoszą praktyczne limity napięcia, temperatury i szybkości przełączania. Większe przerwy i wyższe krytyczne pola elektryczne umożliwiają cieńsze obszary dryfu dla danego napięcia blokującego, co zmniejsza straty przewodzenia i wspiera szybsze przełączanie z mniejszym zgromadzonym ładunkiem.

Wpływ nie ogranicza się do samego urządzenia. Krawędzie przełączania stają się ostrzejsze, co zmusza do zmian w rozmiarze elementów magnetycznych, strategii termalnej i kontroli EMI. Części o szerokiej przerwie mogą produkować imponującą efektywność i gęstość, ale mają również tendencję do ujawniania niechlujnej geometrii pętli, słabej strategii tłumienia lub luźnej kontroli dzwonienia i szumów wspólnych. Gdy otaczająca dyscyplina projektowania odpowiada możliwościom urządzenia, wyniki mogą wydawać się niemal bezwysiłkowe; gdy tak nie jest, przebiegi dostarczają natychmiastowej i pokornej informacji zwrotnej.

GaN vs. SiC w praktyce

• GaN: Dobry wybór, gdy straty przełączania ustalają limit

GaN jest często wybierany w scenariuszach przełączania o wysokiej częstotliwości, gdzie niska pojemność i szybkie zachowanie powrotne redukują straty przełączania. W praktycznych układach, GaN zazwyczaj nagradza układy, które utrzymują niską indukcyjność pętli i kontrolują dv/dt, ponieważ niezamierzone załączanie i EMI mogą w przeciwnym razie pojawić się szybko.

Typowe przykłady zastosowania: szybkie ładowarki, etapy DC/DC o wysokiej gęstości, wybrane etapy RF mocy

Gdy wykonane czysto, GaN umożliwia mniejsze elementy magnetyczne i wyższą gęstość mocy. Gdy wykonane nieostrożnie, może wydawać się "kapryśny", mimo że przyczyną jest zazwyczaj parasityka i układ, a nie fizyka samego urządzenia. To rozróżnienie ma znaczenie, ponieważ zmienia to, co należy poprawić: geometrię miedzi i tłumienie, a nie przypadkową wymianę komponentów.

• SiC: Wygodny wybór, gdy napięcie, moc i margines temperaturowy napędzają projekt

SiC jest często preferowany w konwersji wysokiego napięcia i wysokiej mocy — miejscach, gdzie napięcie elektryczne i temperatura nie są łaskawe. Oferuje wysoką odporność na przebicie, solidne zachowanie w wysokich temperaturach oraz reputację wytrzymałości w surowych warunkach zasilania. W systemach wdrożonych, SiC często łagodzi presję termalną i poprawia efektywność przy wyższych napięciach, ale może również przekierować uwagę na koordynację izolacji, odległości przegrody i zachowanie skokowe.

Typowe przykłady zastosowania: inwertery trakcyjne EV, ładowarki pokładowe, inwertery solarne

Zespoły projektowe, które traktują SiC jako zamiennik krzemu, często przeoczają, gdzie rzeczywiście się sprawdza: zachowanie na poziomie systemu pod dużym elektrycznym stresem, a nie tylko jako wymiana komponentów jeden do jednego.

Praktyczne rozpoznawanie i proces selekcji

Zacznij od zapisania granic pracy w sposób, który zmusza do realistyczności. Zdefiniuj maksymalne napięcie odwrotne z marginesem, ciągły i szczytowy prąd, akceptowalną stratę, częstotliwość przełączania i rzeczywiste środowisko termalne (zakres otoczenia, przepływ powietrza, pobliskie źródła ciepła). Następnie wybierz pakiet, który odpowiada mechanicznemu szlakowi chłodzenia, który rzeczywiście masz, a nie tym, który chciałbyś mieć.

Następnie wybierz platformę materiałową i rodzinę diode, które najlepiej pasują do równowagi strat i zachowania przełączania, które możesz wspierać.

Opcje rodzin diod, które są powszechnie oceniane: standardowe PN, szybkie/ultraszybkie PN, Schottky, Schottky SiC, rozwiązania oparte na GaN

Prace laboratoryjne często ujawniają różnicę między nominalnymi parametrami a rzeczywistością zmontowaną: drgania spowodowane induktancją układu, wzrost temperatury dominowany przez szczegóły montażowe oraz straty przełączania kształtowane przez pojemności pasożytnicze. Zwyczaj, który często przynosi korzyści, polega na badaniu nadmiernych skoków napięcia na diodzie, szacowaniu temperatury złącza przy użyciu temperatury obudowy oraz założeń dotyczących oporności cieplnej i iteracji snubbingu lub zmian w układzie przed stwierdzeniem, że wybór urządzenia był błędny.

Taki styl walidacji zazwyczaj osiąga stabilne rozwiązanie szybciej niż przechodzenie przez wiele części przy jednoczesnym niezmienianiu fizycznej realizacji.

Wybór materiału rzadko zachowuje się jak izolowana optymalizacja. Wybór Si, Ge, SiC lub GaN skutecznie zobowiązuje projekt do konkretnego reżimu prędkości przełączania, profilu EMI, planu termalnego i stylu realizacji mechanicznej. Wiele udanych zespołów stwierdza, że największy postęp nie polega na przyjęciu najnowszego materiału, lecz na wyborze platformy, która odpowiada ich zdolności do kontrolowania pojemności pasożytniczych, weryfikowania parametrów termicznych za pomocą wiarygodnych testów i utrzymywania spójnej produkcji.

Elementy o szerokiej przerwie energetycznej mogą przynieść doskonałe rezultaty, ale korzyść pojawia się najdobitniej, gdy cały proces projektowania, dyscyplina układów, praktyka pomiarowa i powtarzalność budowy są gotowe wspierać to, czego te urządzenia będą wymagały.

Charakterystyki Diod

Wybór diody zazwyczaj udaje się lepiej, gdy karta katalogowa traktowana jest jako zbiór granic, które muszą przetrwać rzeczywiste przebiegi, rzeczywisty przepływ ciepła w PCB oraz rzeczywiste tolerancje, a nie jako lista typowych wartości, które wydają się pocieszające na papierze. Wiele niespodzianek w projektowaniu ujawnia się przy pierwszym zasilaniu, ponieważ dioda jest jednocześnie urządzeniem elektrycznym i obciążeniem cieplnym, a te dwie strony wpływają na siebie w sposób, który łatwo jest niedoszacować podczas obliczeń w biurze. Mentalność, która oszczędza czas później, polega na założeniu, że wczesne pomiary będą wyglądać surowiej niż schludne, uśrednione liczby, które obliczyłeś, a następnie wybiterwać i weryfikować zgodnie z tym.

Prąd Wsteczny Zwykle Zmniejsza Się Do Budżetu Termicznego

Maksymalny prąd wsteczny (IF) odczytuje się prawdziwiej, gdy jest interpretowany jako sufit grzewczy związany z konkretną paczką i warunkiem testowym, a nie jako obietnica elektryczna stojąca samodzielnie. Straty z przewodzenia są powszechnie przybliżane jako:

Pcond ≈ IF × VF

W wielu zastosowaniach przełączających lub impulsowych całkowita rozpraszanie diody nie ogranicza się tylko do przewodzenia; commutacja i kształt przebiegu mogą dodawać moc, której schemat nie „pokazuje”. Szacowanie temperatury złącza zazwyczaj wygląda następująco:

Tj ≈ Ta + (Ptotal × RθJA)

Ta odzwierciedla otoczenie wokół urządzenia, a RθJA zmienia się dramatycznie w zależności od wyboru paczki, powierzchni miedzi, przepływu powietrza, przelotów i sposobu mechanicznego montażu. Ten sam numer części może zachowywać się przyzwoicie na otwartym układzie z hojnie rozmieszczoną miedzią, a następnie działać niekomfortowo gorąco po gęstym umiejscowieniu, wynik, który może wydawać się niesprawiedliwy, dopóki nie przypomnisz sobie, że ścieżka cieplna jest efektywnie częścią obwodu. Podejmując wczesne decyzje, często wydaje się bardziej uzasadnione rozpocząć od dopuszczalnego wzrostu temperatury (twoja głowica cieplna) i obliczyć prąd stanu ustalonego, niż zaczynać od nagłówkowego IF i mieć nadzieję, że płytka się tym zajmie.

Napięcie wsteczne (VF) zmienia się w zależności od prądu, temperatury i gęstości prądu, więc traktowanie go jako stałej wartości jest miejscem, w którym wiele szacunków strat cichutko zbacza z kursu. Znana „0,7 V” jest głównie skrótem myślowym dla małosygnałowej diody PN z krzemu przy umiarkowanym prądzie; nie jest to uniwersalna kotwica.

Przy wyższym prądzie VF zazwyczaj wzrasta, co oznacza, że straty przewodzenia mogą wzrastać szybciej niż sugeruje wstępne szacowanie. Przy wyższej temperaturze, VF dla diod PN z krzemu często zmniejsza się, co może wpływać na podział prądu w równoległych ścieżkach w sposób, który wydaje się przeciwny intuicji, gdy oczekiwałeś stabilnego podziału.

Stabilniejsze podejście to traktowanie VF jako ograniczonego zakresu, a nie jako pojedynczej ładnej wartości. Jeśli zależy ci na przewidywalnym rozpraszaniu, korzystanie z najgorszego przypadku VF z krzywych kart katalogowych przy zamierzonym prądzie i temperaturze złącza/otoczenia zazwyczaj przynosi mniej nieprzyjemnych niespodzianek cieplnych niż poleganie na typowej liczbie.

Wybuch prądu przy uruchomieniu, ładowanie pojemnościowe i odskok indukcyjny rutynowo tworzą krótkie impulsy naprzód, które nie pokazują się w obliczeniach prądu w stanie ustalonym. Dioda zazwyczaj toleruje te zdarzenia, gdy dwie rzeczywistości się pokrywają: szczytowy impuls znajduje się w określonym zakresie impulsów, a ogrzewanie w czasie pozostaje w granicach tego, co paczka i PCB mogą odprowadzić.

Warunki do sprawdzenia:

• Szczytowy prąd impulsu pozostaje w granicach IFSM (ocena impulsu niepowtarzalnego).

• Średnie i skuteczne ogrzewanie pozostaje wewnątrz termicznej koperty dla rzeczywistego ciągu impulsów.

Nawyk, który zmniejsza tajemnice w terenie, polega na porównaniu szerokości impulsu, częstotliwości powtórzeń i energii z zaleceniami danych katalogowych dotyczącymi przepięć, zamiast zakładać, że są one krótkie, więc to nie ma znaczenia. Krótkie impulsy wciąż wprowadzają ciepło do złącza, a powtarzające się impulsy mogą szybciej zwiększać temperaturę, niż się spodziewano, szczególnie gdy przepływ powietrza jest umiarkowany lub płyta jest termicznie zamknięta.

Napięcie odwrotne powinno śledzić rzeczywiste szczyty, a nie tylko nominalne wartości.

Maksymalne napięcie odwrotne powtarzalne (VRRM) jest bardziej przekonujące, gdy wybierane jest na podstawie najgorszego wiarygodnego stresu odwrotnego, w tym dzwonienia, transjentów indukcyjnych i szybkiego przeszacowania, a nie na podstawie spokojnej, nominalnej wartości szyny. W rzeczywistych zespołach, stałe napięcie odwrotne może być małą częścią prawdziwego szczytu z powodu parasitycznej indukcyjności i krawędzi przełączania, które szczęśliwie wytwarzają szczyty.

Źródła, które często zwiększają szczyty odwrotne:

• Indukcyjność kabla

• Indukcyjność wycieku transformatora

• Cewki przekaźników i inne obciążenia indukcyjne

• Szybkie krawędzie przełączania w interakcji z indukcyjnością i pojemnością zakłóceniową

Wiele konstrukcji zaczyna się od konserwatywnego marginesu napięcia, często około dwukrotności najgorszego stałego napięcia odwrotnego, a następnie doprecyzowuje wybór na podstawie pomiarów i szczegółowych informacji z kart katalogowych.

Elementy, które są zwykle przeglądane podczas tego doprecyzowania:

• Oceny napięcia przejściowego

• Zachowanie w przypadku lawinowym lub szczytowym

• Zmierzony kształt fali z odpowiednim sondowaniem

Więcej rezerwy w VRRM nie dotyczy tylko unikania uszkodzenia; zwykle sprawia, że projekt jest mniej wrażliwy na szczyty indukowane przez układ i nagromadzenie tolerancji. Ta dodatkowa poduszka może zmniejszyć emocjonalny opór w czasie uruchamiania, ponieważ spędzasz mniej czasu na kłótniach z kształtami fali, które są technicznie dozwolone tylko w symulacji.

Szczyty odwrotne są często niedoszacowywane, ponieważ wolne instrumenty nigdy ich nie raportują, a nawet oscyloskop może je zatuszować, jeśli pasmo przenoszenia jest ograniczone lub sondowanie wprowadza własne dzwonienie. Kiedy dioda znajduje się w pobliżu cewki indukcyjnej lub węzła przełączania, rozsądnie jest założyć, że pierwszy pomiar z oscyloskopu ujawni treści o wyższej częstotliwości niż sugerowała symulacja, a następnie wybrać VRRM oraz opcje tłumienia/wyciszania z tą rzeczywistością na uwadze. W laboratorium, ustawienie pomiarowe często decyduje, czy szczyt wydaje się "zarządzalny", czy "tajemniczy", więc opłaca się traktować sondowanie jako część eksperymentu — nie jako neutralnego obserwatora.

Zachowanie przełączania

Przy niskiej częstotliwości wiele diod wydaje się wymienne. W miarę wzrostu szybkości krawędzi, dominujące różnice związane są z magazynowaniem ładunków i parasytami, a objawiają się one jako straty, przeszacowania i szumy, które mogą być zaskakująco uparte.

Wysokoprędkościowe różniczki:

• Zachowanie odzyskiwania w odwrocie

• Pojemność złącza

• Interakcja z otaczającymi impedancjami, która przekształca zachowanie urządzenia w EMI i dzwonienie

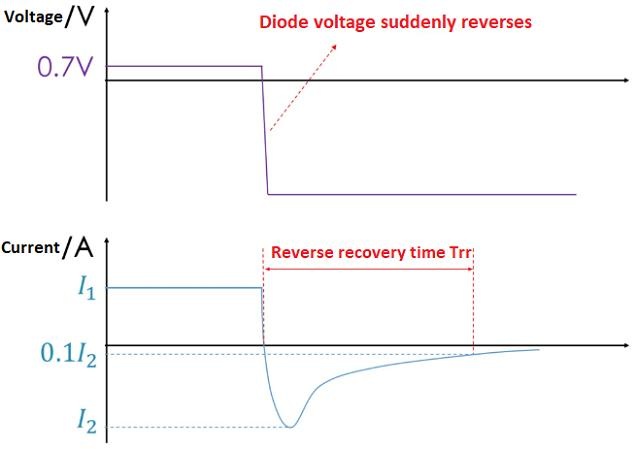

Standardowe diody PN magazynują ładunek w czasie przewodzenia w przód, a gdy są polaryzowane odwrotnie, ten ładunek musi zostać usunięty, co tworzy prąd odzyskiwania w odwrocie. Ten prąd może przekładać się na dodatkową dyssypację i może również pobudzać indukcyjność zakłócającą, produkując przeszacowania, które wydają się "związane z układem", nawet gdy fizyka diody jest przyczyną.

Typowe konsekwencje odzyskiwania w odwrocie:

• Wyższe straty przy przełączaniu

• Napięciowe przeszacowania przez indukcyjność zakłócającą

• Gorsze zachowanie EMI

Diody szybko-odzyskujące redukują magazynowany ładunek. Diody Schottky'ego w dużej mierze omijają klasyczne odwrotne odzyskiwanie nośników mniejszości, ale ta przewaga często idzie w parze z wyższym wyciekiem i, w wielu rodzinach diod Schottky'ego, niższą zdolnością do napięcia odwrotnego. Diody SiC są często wybierane w wyższych napięciach, wyższych częstotliwościach, ponieważ łączą silną zdolność napięciową z czystym zachowaniem odzyskiwania, co może ułatwić pracę z wydajnością i kształtami fal przełączania.

Lepsze zachowanie odzyskiwania często zmniejsza, jak agresywne muszą być tłumienie. Dobry układ wciąż ma znaczenie, ale czystsze odzyskiwanie może sprawić, że praca nad zgodnością i dostosowaniem termicznym będzie mniej przypominać zmagania.

Nawet gdy nominalne oceny DC dla przewodzenia do przodu i w odwrocie wyglądają komfortowo, pojemność złącza może obciążać węzeł przy wysokiej częstotliwości w sposób łatwy do przeoczenia podczas przeglądu schematu. Cj może spowolnić przejścia, wprowadzać prąd przesunięcia do wrażliwych węzłów i rezonować z indukcyjnością pętli.

Typowe efekty napędzane przez Cj:

• Wolniejsze przejścia krawędzi

• Prąd przesunięcia do pobliskich węzłów

• Rezonanse z indukcyjnością, które objawiają się jako dzwonienie

Z tego powodu krzywe pojemności w karcie katalogowej często zasługują na tę samą uwagę, jaką poświęcasz krzywym odzyskiwania. W pracy na stanowisku Cj jest częstym powodem, dla którego jedna dioda wydaje się cicha, podczas gdy inna sprawia, że konwerter wydaje się drażliwy lub trudniejszy do ustabilizowania, a ta różnica może być odczuwana długo przed tym, jak będzie starannie wyjaśniona.

Krzywa I–V w funkcji wykładniczej oznacza, że małe zmiany VF mogą znacząco wpłynąć na prąd

Zależność I–V diody jest wykładnicza, więc umiarkowane zmiany VF mogą powodować duże zmiany prądu. Ta nieliniowość staje się szczególnie widoczna, gdy dioda jest używana jako element blokujący lub sterujący, a nie jako prostownik.

Aplikacje, w których ta nieliniowość pojawia się szybko:

• Obwody blokujące

• Zastosowania OR-ing

• Przesunięcia poziomu

• Sterowanie prądem

Dryft temperatury i rozprzestrzenienie procesu mogą na tyle zmienić VF, aby znacząco zmienić prąd, dlatego "typowe" krzywe budują intuicję, ale nie dają wiele pewności, gdy potrzebujesz przewidywalnego ograniczenia. Jeśli dioda chroni kosztowną elektronikę, projektowanie w oparciu o krzywe najgorszego przypadku często wydaje się bardziej rygorystyczne niż poleganie na typowym zachowaniu.

Zmiany temperatury wpływają na wiele zachowań diod jednocześnie, a te zmiany nie zawsze "pomagają" w tym samym kierunku. W rezultacie kontrola w temperaturze pokojowej może wyglądać czysto, podczas gdy test w ciepłej obudowie ujawnia rzeczywiste ograniczenie.

Zmiany wywołane temperaturą zwykle obejmują:

• Zachowanie VF (często maleje wraz z temperaturą dla krzemu PN)

• Prąd upływu (często mocno wzrasta wraz z temperaturą)

• Zacieśnienie bezpiecznych limitów pracy, ponieważ gradient termiczny ma mniej miejsca na "oddech"

Wiele uciążliwych problemów z diodami jest wywołanych temperaturą, pojawiając się tylko po nasyceniu płyty, ogrzaniu obudowy lub gdy otoczenie jest po prostu gorące. Uwzględnienie tych warunków na wczesnym etapie zmniejsza szanse na prototyp, który zachowuje się perfekcyjnie na stole, a słabo w realistycznym otoczeniu.

Wybór materiałów i rodzin

Krzem pozostaje popularny w projektach ogólnego przeznaczenia, ponieważ często oferuje niskie upływy i solidne zachowanie w typowych temperaturach roboczych i napięciach. Części germanowe zazwyczaj wykazują wyższe upływy w tej samej temperaturze, co czyni je mniej atrakcyjnymi w wielu nowoczesnych projektach, z wyjątkiem specyficznych potrzeb.

Szybka mapa popularnych rodzin:

• Schottky: niskie VF przy umiarkowanym napięciu i szybkie zachowanie, często połączone z wyższym upływem i ograniczonym VRRM w wielu rodzinach.

• SiC: silne możliwości w wysokich napięciach i czyste przełączanie, często z wyższym VF przy niskim prądzie niż krzem Schottky.

• Szybki PN: rozwiązanie pośrednie, gdy koszt/dostępność prowadzą decyzję, z zachowaniem regeneracji, które nadal wymaga weryfikacji.

Perspektywa wyboru, która wielu zespołom wydaje się uspokajająca, to wczesne zdefiniowanie, które ograniczenie najprawdopodobniej zdominuje iterację projektu: czy jesteś ograniczony przez straty/temperaturę, czy przez szum/oscylacje? To ujęcie zwykle kieruje cię szybciej w stronę właściwej rodziny diod niż obsesja nad jakimkolwiek pojedynczym parametrem nagłówka.

Identyfikacja polaryzacji

Pasmo katody zazwyczaj jest najszybszym wizualnym sygnałem, ale oznaczenia różnią się w zależności od opakowań, orientacji taśmy, rolek i dostawców, a niejednoznaczność pojawia się zazwyczaj w momencie, gdy jesteś zmęczony lub się spieszysz. Gdy pomyłka w polaryzacji kosztowałaby prototyp, marnowała czas na debugowanie lub tworzyła mylący tryb awarii, szybkie sprawdzenie DMM w trybie testu diodowego jest niskokosztowym sposobem na zredukowanie tego ryzyka.

Co zwykle pokazuje szybkie sprawdzenie w trybie diodowym:

• Kierunek do przodu: prawdopodobne VF

• Kierunek odwrotny: OL lub znacznie wyższy pomiar

Ten mały krok zapobiega nieproporcjonalnej liczbie problemów podczas wczesnego uruchamiania, szczególnie gdy elementy zostały ponownie zapakowane, umieszczone ręcznie lub zastąpione podczas zakupu.

Przepływ pracy, który często przetrwa pierwszą budowę płyty

1) Zdefiniuj stałe i przejściowe napięcia odwrotne, a następnie wybierz VRRM z zapasem na podstawie zmierzonych lub realistycznie modelowanych skoków.

2) Oszacuj straty przewodzenia i przełączania, a następnie zweryfikuj Tj, używając danych termicznych pakietu i rzeczywistych warunków chłodzenia PCB (miedź, przepływ powietrza, gęstość umieszczania).

3) Wybierz rodzinę diod na podstawie prędkości przełączania i zachowania EMI, a nie tylko na podstawie VF.

4) Zweryfikuj, korzystając z fal w laboratorium w temperaturze; w pobliżu węzłów przełączania oczekuj, że pierwsze uchwycenie oscyloskopem ujawni stres związany z krawędzią, który wydawał się mniejszy we wczesnej analizie.

5) Zablokuj wybór dopiero po uwzględnieniu projektu i rzeczywistości termicznej, ponieważ opakowanie i miedź często decydują o wyniku bardziej niż sugeruje schemat.

Praktyczne metody testowania diod

Test diody rzadko kończy się sukcesem, gdy dąży się do doskonałego wyniku; udaje się to przez potwierdzenie kierunkowości, zauważenie oczywistych trybów awarii i rozpoznanie, kiedy otaczający obwód zniekształca odczyt. Multimetr cyfrowy w trybie diody jest zazwyczaj najszybszym sposobem testowania w terenie, ponieważ stosuje niewielki, kontrolowany prąd i raportuje spadek napięcia w kierunku przewodzenia, ale odczyt staje się znacznie bardziej znaczący, gdy pamięta się o kontekście: typ diody, oczekiwany zakres prądu i czy urządzenie jest mierzone w obwodzie czy izolowane. Gdy objaw i miernik się nie zgadzają, to zazwyczaj ustawienia miernika muszą być bardziej przemyślane, a nie twoja cierpliwość.

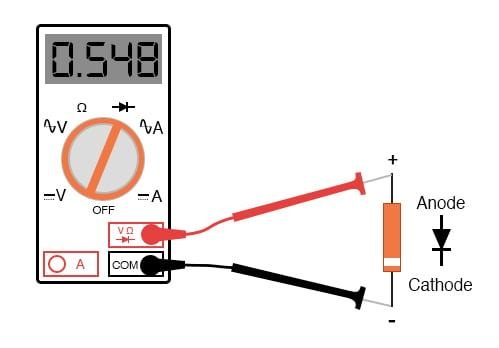

Użycie DMM w trybie diody

Umieść czerwoną sondę na anodzie, a czarną sondę na katodzie. Zdrowa dioda krzemowa zwykle odczytuje około 0,55–0,85 V, przy czym dokładna wartość zależy od prądu testowego DMM oraz struktury diody. Urządzenia germaniowe często mają niższe odczyty, w przybliżeniu 0,2–0,35 V.

Odwróć sondy. Zdrowa dioda zazwyczaj pokazuje OL, bardzo wysoki odczyt lub brak wskazania przewodzenia. W rozwiązywaniu problemów wzór przewodzenia w jedną stronę, blokujący w drugą, często jest bardziej przekonujący niż dokładna liczba w kierunku przewodzenia.

Jeśli dioda odczytuje blisko 0 V w obu kierunkach, jest efektywnie zwarta; często następuje to po nadmiernym prądzie, odwróconych polaryzacjach lub przeciążeniach.

Jeśli odczytuje OL w obu kierunkach, może być otwarta, wewnętrznie pęknięta, źle lutowana lub po prostu nie jest wystarczająco napędzana przez miernik, aby przewodzić w kierunku przewodzenia (scenariusz, który może się pojawić w przypadku niektórych diod LED, niektórych części Schottky w zależności od zachowania miernika oraz szeregowych łańcuchów diodowych).

Warto również zachować emocjonalny dystans: lekko nieprawidłowy VF nie oznacza automatycznie, że część jest uszkodzona. Wiele działających diod odczytuje wyżej w zimnym stanie, niżej w ciepłym, a także zmienia się w zależności od prądu testowego DMM. Jeśli kierunkowość się zgadza, a VF jest wiarygodny dla rodziny diod, to często wystarcza na pierwsze badanie.

Dlaczego odczyty w obwodzie mogą wprowadzać w błąd

Testowanie w obwodzie może kłamać, ponieważ prąd DMM może przepływać przez równoległe elementy, a nie przez docelową diodę. Alternatywne ścieżki często obejmują rezystory, inne diody, złącza tranzystorów i struktury ochronne wejść IC. Rezultat może wyglądać przekonywująco normalnie, nawet jeśli testowana dioda jest otwarta, albo może pokazywać przewodzenie w obu kierunkach, nawet jeśli dioda jest w porządku.

Najbardziej czasochłonne przypadki zazwyczaj dotyczą szyn i linii sygnałowych podłączonych do układów scalonych, gdzie wewnętrzne diody ochronne mogą ograniczać prąd miernika i udawać spadek napięcia, który nie był oczekiwany.

Aby zwiększyć pewność, podnieś jedną końcówkę lub w inny sposób odizoluj diodę od otaczającej sieci. Podniesienie jednej końcówki jest zwykle wystarczające; jest szybsze niż całkowite usunięcie, jest łagodniejsze dla pdadków i unika rozszerzonego debugowania w oparciu o martwe ścieżki przewodzenia.

Workflow, który często wydaje się efektywny, to:

• Najpierw test w obwodzie jako triage.

• Jeśli niejednoznaczne, odizoluj jedną końcówkę i przetestuj ponownie.

Ten nawyk w dwóch krokach oszczędza czas, a jednocześnie zbliża do wniosku, który możesz poprzeć.

Specjalne diody

Diody Schottky

Diody Schottky często odczytują około 0,15–0,45 V, więc wartość, która wydaje się zbyt niska, może być całkowicie uzasadniona. Są szeroko stosowane w zasilaczach i szybkim prostowaniu, ponieważ straty w kierunku przewodzenia mogą być niższe.

Jedno praktyczne ostrzeżenie: Schottky mogą ulegać degradacji, rozwijając zwiększone przecieki, zanim zawiodą jako oczywisty krótki obwód. Podstawowy test DMM może nadal wyglądać akceptowalnie, podczas gdy obwód nie działa poprawnie pod napięciem. Jeśli objawy sugerują przeciek (nieoczekiwany pobór w trybie czuwania, spadki napięcia na szynach, nagrzewanie się elementów w trybie bezczynności), sprawdzenie przecieku odwrotnego za pomocą zasilania DC i rezystora szeregowego może ujawnić to, czego tryb diody może nie wykazać.

Diody LED

Spadki napięcia diod LED są wyższe niż w standardowych diodach krzemowych: czerwona często wynosi około 1,8 V, podczas gdy niebieska/biała może przekraczać 3 V. Niektóre DMM nie zapewniają wystarczającego napięcia zgodności w trybie diody, aby wprowadzić w kierunku przewodzenia niektóre diody LED, więc miernik może pokazać OL, nawet gdy dioda LED jest sprawna.

Do weryfikacji diod LED, źródło prądowe z ograniczeniem (małe zasilanie plus rezystor) często daje jaśniejszą odpowiedź niż poleganie wyłącznie na trybie diody i zmniejsza ryzyko przypadkowego przerejestrowania podczas testowania.

Diody Zenera

Na DMM, Zener wygląda zazwyczaj jak normalna dioda w kierunku przewodzenia. Definiującym zachowaniem jest napięcie przebicia w odwrotnym kierunku (Vz), którego większość trybów diody DMM nie może osiągnąć.

Aby zweryfikować działanie Zenera, użyj zasilania DC i rezystora szeregowego, odwrotnie spolaryzuj Zenera i zmierz napięcie na nim. Wybierz rezystor, aby utrzymać prąd w bezpiecznym zakresie. To dostosowuje test do tego, jak część zachowuje się w rzeczywistych obwodach i unika fałszywego poczucia komfortu przy sprawdzaniu tylko w kierunku przewodzenia.

Diody IR

Diody IR często nie świecą widocznie. Aparat telefoniczny często może wykryć emisję jako słabe światło, gdy dioda jest spolaryzowana w kierunku przewodzenia, co staje się wygodnym krokiem potwierdzającym, gdy odczyt DMM jest niejednoznaczny lub gdy chcesz zweryfikować, że urządzenie emituje, a nie tylko przewodzi.

Przechodzenie dalej niż Pas/Fail

Dobry test diody odpowiada na trzy pytania: czy przewodzi w zamierzonym kierunku, czy blokuje wstecz w warunkach testowych oraz czy zachowanie odpowiada typowi diody użytemu w tym obwodzie. Liczba spadku w kierunku przewodzenia jest często najlepiej traktowana jako odcisk palca, który wspiera hipotezę, a nie jako ścisła kontrola specyfikacji.

W przypadku rozwiązywania problemów, niejednoznaczne odczyty zazwyczaj wskazują na równoległe ścieżki w obwodzie lub niezgodność między metodą testową a rodziną diod. Gdy wyniki miernika i objawy obwodu są sprzeczne, często mądrzejszym rozwiązaniem jest zaufanie objawom i poprawa testu: isolowanie jednego przewodu, zastosowanie kontrolowanego prądu lub weryfikacja przebicia Zenera za pomocą zasilania. Takie podejście redukuje konieczność przeróbek i pomaga unikać wymiany funkcjonalnych części, podczas gdy prawdziwa usterka pozostaje niezmieniona.

Funkcje diod i zastosowania w rzeczywistym świecie

Dioda zdobywa swoją reputację dzięki przewodnictwu kierunkowemu, jednak rzeczywiste obwody rzadko zachowują się jak czysty „element jednokierunkowy”. Ta asymetria staje się praktycznym dźwignią do formowania fal stanu, prowadzenia energii tam, gdzie jest pożądana, i zniechęcania jej tam, gdzie sprawia problemy. W codziennej pracy projektanta trudno nie wykształcić zdrowego szacunku do diody jako nieliniowego przełącznika, którego spadek w kierunku przewodzenia, pojemność złącza, czas powrotu wstecznego, prąd upływu i dryf temperaturowy pozostawiają widoczne odciski palców na zachowaniu systemu. Traktowanie tych niena idealnych cech jako pierwszorzędnych danych projektowych zwykle prowadzi do zmniejszenia późniejszych niespodzianek na stanowisku.

Wykrywanie obwiedni w odbiornikach AM

W odbiorze AM dioda jest powszechnie używana do prostowania szczytowego/obwiedniowego. Tłumiąc ujemną polarność nośnika RF, obwiednia modulacji staje się dostępna jako napięcie podobne do podstawowego na wyjściu detektora. Sieć RC, która następuje, wygładza prostowany RF, wymieniając resztkowe zmarszczki na zdolność do śledzenia rzeczywistej dynamiki dźwięku.

Wybór stałej czasowej RC przy zachowaniu słyszalnych detali

Wartość RC w końcu funkcjonuje w wąskim zakresie opartym na praktyce, ponieważ musi zaspokajać dwa przeciwstawne zachowania jednocześnie: utrzymywać ładunek między szczytami RF, a jednocześnie puszczać wystarczająco szybko, aby śledzić obwiednię.

Cele RC, które zwykle działają w konwencjonalnych detektorach obwiedni AM:

• RC znacznie dłużej niż okres nośnika, aby kondensator nie rozładowywał się znacząco między szczytami RF.

• RC znacznie krócej niż najszybsze wariacje obwiedni, które są istotne, aby wyjście mogło śledzić zmiany dźwięku.

Gdy RC jest za małe, wyjście detektora niesie nadmierne zmarszczki RF; po amplifikacji wynik często wydaje się chropowaty lub hałaśliwy, a ślad oscyloskopu zwykle wygląda niepokojąco. Gdy RC jest za duże, kondensator trzyma się szczytów; detektor wtedy nie śledzi szybkiego ruchu obwiedni w dół, produkując skoszone zniekształcenia, które słuchacze często opisują jako stłumione ataki i zmniejszoną klarowność. Powszechne podejście do strojenia zaczyna się od częstotliwości nośnej i najwyższej wymaganej częstotliwości dźwięku, po czym następuje regulacja RC przy sprawdzaniu zniekształceń na oscyloskopie i monitorowaniu zmian w przejrzystości mowy lub reakcji perkusji.

Niena idealne zachowania diod, które pojawiają się w wynikach detekcji

Spadek w kierunku przewodzenia i pojemność złącza rutynowo wpływają na wydajność detektora obwiedni w sposób, który łatwo zlekceważyć, aż do momentu, gdy w grę wchodzą słabe sygnały. Przy niskich amplitudach RF, napięcie w kierunku przewodzenia działa jak skuteczny próg detekcji, więc czułość spada szybciej, niż intuicja sugeruje. To jeden z powodów, dla których diody małosygnałowe i diody Schottky'ego są często wybierane do detekcji AM słabych sygnałów: obwód po prostu „budzi się” wcześniej.

Pojemność złącza może również wpływać na strojony obwód, obniżając Q lub przesuwając rezonans i cicho redukując selektywność. Jeśli detektor jest podłączony bez buforowania lub jest przeniesiony podczas układu, odpowiedź frontowa może się zmienić na tyle, że staje się mierzalna. Postawa, która często się opłaca, to traktowanie diody detektora jako część sieci RF, a nie jako blok „tylko audio”; wymiana typów diod lub przeniesienie połączenia detektora często zmienia zachowanie RF w tym samym czasie, nawet gdy wyjście podstawowe wciąż wygląda wiarygodnie.

Prostownik mocy

Prostowniki przekształcają prąd zmienny na pulsujący prąd stały, aby filtracja i regulacja mogły wytworzyć użyteczne napięcia zasilające. Kierunkowa przewodność umożliwia prostowanie, ale topologia w dużej mierze określa, jak wygląda tętnienie, jak mocno transformator jest obciążany i gdzie traci się efektywność. W praktyce decyzje dotyczące prostowników często pojawiają się później jako ciepło, słyszalny hałas transformatora lub niespodziewany spadek napięcia pod obciążeniem, zazwyczaj w najmniej dogodnym momencie.

Prostowniki półfalowe

Prostownik półfalowy wykorzystuje jedną diodę i tylko jedną połówkę cyklu falowego prądu zmiennego. Obwód jest prosty w budowie i niedrogi, ale niewykorzystana połówka cyklu skutecznie pozostawia dostępną energię na stole. Tętnienie pojawia się z częstotliwością linii, co sprawia, że filtracja wydaje się bardziej oporna niż oczekiwano, skłaniając projektantów do większych kondensatorów rezerwowych i akceptowania wyższych szczytowych prądów ładowania.

Te prądy szczytowe mogą obciążyć diodę i transformator, a także mogą wyostrzać spadek napięcia, jeśli impedancja źródła nie jest mała. Na stole pomiarowym często objawia się to jako "wyglądało dobrze przy braku obciążenia, a potem załamało się, gdy poprosiłem o prąd", co staje się mniej tajemnicze, gdy przewodnictwo pulsacyjne jest wykreślone zamiast uśrednione.

Prostowniki mostkowe pełnofalowe

Prostownik mostkowy pełnofalowy wykorzystuje cztery diody do prostowania obu połówek falowania prądu zmiennego. Częstotliwość tętnienia podwaja się, co często ułatwia osiągnięcie danego celu tętnienia przy mniejszej pojemności niż w przypadku podejścia półfalowego, a regulacja obciążenia zazwyczaj się poprawia. Wymiana polega na tym, że prąd przepływa przez dwie diody w szereg w każdym interwał przewodzenia, tak że straty przewodzenia wzrastają w porównaniu z idealnym włącznikiem lub niektórymi układami z centralnym odczepem.

W wielu rzeczywistych konstrukcjach zachowanie termiczne staje się głównym ograniczeniem. Nawet umiarkowane średnie prądy obciążenia mogą powodować zauważalne nagrzewanie, ponieważ prąd napływa w wąskich szczytach w pobliżu szczytu fali prądu zmiennego. Zachowanie prądu szczytowego często staje się oczywiste dopiero po zmierzeniu temperatury diody w czasie długotrwałych warunków obciążenia, zamiast polegać tylko na obliczeniach średniego prądu.

Wybór diod do prostowników

Wybór diod prostowniczych to zazwyczaj działanie na równowagę pomiędzy stratami elektrycznymi, zachowaniem przy przełączaniu a tolerancją obciążeń.

Często uwzględniane czynniki wyboru w trakcie projektowania:

• Napięcie przewodzenia przy rzeczywistym prądzie roboczym (niższy spadek zazwyczaj oznacza mniejsze straty, szczególnie na niskonapięciowych szynach).

• Zachowanie przy odzyskiwaniu odwrotnym (szybkie/miękkie odzyskiwanie zwykle zmniejsza straty przełączania i redukuje hałas przewodzony/emisyjny w środowiskach o wyższych częstotliwościach).

• Zdolność do wytrzymałości i oporności termicznej (impulsy ładowania i prąd początkowy mogą dominować w obciążeniu nawet wtedy, gdy średni prąd wydaje się umiarkowany).

Przy częstotliwości linii standardowe diody krzemowe często działają odpowiednio i przewidywalnie. W konwerterach o wyższej częstotliwości odzyskiwanie odwrotne może stać się głównym źródłem strat i zakłóceń elektromagnetycznych; w tym momencie zwykle wybiera się diody Schottky'ego, diody krzemowe o szybkim odzyskiwaniu lub opcje szerokopasmowe, ponieważ ich zachowanie przy przełączaniu jest łatwiejsze do utrzymania w ciszy i chłodzie, zakładając, że układ i parasytyki są traktowane z równą starannością.

Regulacja napięcia i ochrona

Diody Zenera działają w trybie przebicia odwrotnego, aby utrzymać mniej więcej stałe napięcie, co wspiera odniesienia równoległe i zachowania zaciskowe. W praktyce mogą wydawać się zwodniczo proste: jedna część, jeden rezystor, gotowe; dopóki nie zostaną zastosowane skrajne warunki linii, obciążenia i temperatury, a "łatwy zacisk" nie zamienia się w problem z nagrzewaniem i tolerancją.

Projektowanie polaryzacji Zenera w całym zakresie zmian linii i obciążenia

Regulator równoległy Zenera wykorzystuje rezystor szeregowy (lub źródło prądu), aby ograniczyć prąd. Zadanie projektowe polega na utrzymaniu diody Zenera w regionie, w którym działa jak użyteczne odniesienie, nie będąc doprowadzoną do szkodliwego rozpraszania.

Ograniczenia prądu Zenera, które projektanci zazwyczaj wprowadzają:

• Powyżej prądu łokciowego, tak aby napięcie Zenera było stosunkowo stabilne, a impedancja dynamiczna pozostawała wystarczająco niska dla wymaganej dokładności.

• Poniżej dopuszczalnego maksimum ustalanego na podstawie strat mocy w najgorszym przypadku przy minimalnym prądzie obciążenia i maksymalnym napięciu wejściowym.

Długoterminowa niezawodność często zależy od rozmiarów rezystorów w najgorszych warunkach, a nie w normalnych warunkach roboczych. Wysokie napięcie wejściowe, lekkie obciążenie, zimny start i wysoka temperatura otoczenia mogą znacznie zwiększyć strata mocy Zenera w porównaniu do typowego działania. Wzrost temperatury nie jest tylko kwestią niezawodności; wpływa również na dryf, a efektywna moc zależy w dużej mierze od tego, jak dobrze ciepło jest odprowadzane przez obszar miedzi, przepływ powietrza i warunki obudowy.

Kiedy Zenery wciąż zasługują na swoje miejsce w nowoczesnych urządzeniach

Regulatory przełączające zazwyczaj oferują lepszą efektywność i szerszy praktyczny zakres obciążeń niż regulacja równoległa Zenera, szczególnie gdy prąd obciążenia jest większy niż niewielki. Mimo to, Zenery pozostają atrakcyjne w rolach, gdzie ich zachowanie wydaje się proste, szybkie i łatwe do rozważenia w warunkach awaryjnych.

Typowe zastosowania Zenera w nowoczesnych projektach:

• Ograniczanie przepięć na wejściach zasilania.

• Tłumienie transjentów dla zdarzeń o wolnej do umiarkowanej energii (często w połączeniu z opornością szeregową lub dedykowanym elementem TVS).

• Prosta generacja referencyjna, gdy ścisła precyzja nie jest celem, a straty mocy są akceptowalne.

Perspektywa projektowa, która zwykle zmniejsza rozczarowanie, polega na traktowaniu wielu zastosowań Zenera głównie jako ograniczników napięcia, chyba że budżet prądowy i środowisko cieplne są wystarczająco stabilne, aby wspierać prawdziwe zachowanie regulacyjne z przewidywalnym dryfem.

Współczesne rodziny diod i zastosowania o dużym wpływie

Nowoczesne diody obejmują wiele materiałów i struktur, z których każda jest dostosowana do ograniczeń takich jak straty w kierunku, szybkość przełączania, tolerancja temperatury, napięcie blokujące czy emisja optyczna. Praktycznym wnioskiem jest to, że „dioda to dioda” przestaje być użytecznym stwierdzeniem, gdy częstotliwość, ciepło i parasyty zaczynają rządzić harmonogramem.

LEDs

Diody LED mogą być wydajnymi źródłami światła, ale reagują bardziej jak urządzenia zasilane prądem niż obciążenia zdefiniowane napięciem, ponieważ napięcie w kierunku zmienia się wraz z temperaturą i rozrzutem produkcyjnym. Dla małych wskaźników podejście wyłącznie z opornikiem może działać akceptowalnie, chociaż jednorodność jasności często waha się w zależności od zasilania i temperatury. Dla oświetlenia, układy z regulacją prądu stałego dostarczają zazwyczaj stabilniejszą jasność, lepsze wyniki żywotności i bardziej spójną kolorystykę, a korzyści te stają się bardziej doceniane po zobaczeniu, jak szybko „prawie ta sama dioda LED” może wyglądać inaczej w różnych egzemplarzach.

Dioda Schottky'ego

Diody Schottky'ego oferują niskie napięcie w kierunku i zasadniczo brak odzysku wstecznego, co sprawia, że są idealne, gdy utraty przewodności lub czystość przełączania są na czołowej pozycji.

Typowe wzorce zastosowań diod Schottky'ego:

• Napięcia zasilania o niskim napięciu, gdzie dziesiątki lub setki miliwoltów przekładają się na prawdziwą wydajność i rezerwę.

• Szybkie ograniczniki na liniach cyfrowych i węzłach przełączania, gdzie ładunek odzysku w przeciwnym razie wprowadziłby szumy.

Wady objawiają się jako wyższy wyciek wsteczny i często niższe oceny napięcia wstecznego niż wiele diod PN, co może stać się problematyczne w podwyższonych temperaturach lub na wyższych szynach napięciowych.

Urządzenia SiC i GaN

Urządzenia SiC i GaN mogą zmniejszać straty przewodzenia i przełączania w konwersji mocy o wysokiej wydajności oraz wspierają wyższe częstotliwości przełączania, co może zmniejszyć wielkość elementów magnetycznych i kondensatorów. W zamian, układ, samoindukcyjność oraz strategia zasilania stają się mniej wybaczające. Niekiedy oczekiwane zyski wydajności mogą się zmniejszać, gdy wstrząsy wymuszają wolniejsze krawędzie lub gdy dodawane jest dodatkowe filtrowanie EMI w celu przywrócenia zgodności. Wybór urządzenia zyskuje uwagę, ale to fizyczna implementacja jest miejscem, gdzie obietnica jest albo zrealizowana, albo cicho wydana.

Diody laserowe

Diody laserowe umożliwiają połączenia światłowodowe, zasięg i sensing, wymagając jednocześnie starannego kontrolowania prądu, temperatury oraz warunków sprzężenia optycznego. Małe zmiany w prądzie zasilającym lub stanie cieplnym mogą wpływać na długość fali i moc wyjściową na tyle, aby miało to znaczenie w metrykach systemu. Solidne projekty zazwyczaj obejmują ograniczenie prądu, zachowanie miękkiego startu oraz ochronę przed odbiciem i ESD, ponieważ tryby awarii zwykle są nagłe, a nie stopniowe.

Diody danych

Architektury „diody danych” wymuszają jednokierunkowy transfer poprzez strukturę fizyczną i elektryczną, a nie polegają wyłącznie na polityce oprogramowania. Interfejs jest tak skonstruowany, że kanał zwrotny nie jest jedynie zabroniony, ale z definicji nie istnieje. W środowiskach o wysokiej pewności, przekształca to bezpieczeństwo w mniejszą granicę sprzętową, która może być badana i weryfikowana, co często lepiej pasuje do długoterminowej pewności operacyjnej niż ciągłe monitorowanie konfiguracji.

Lista kontrolna praktycznego wyboru

W przypadku tych zastosowań, wybór diody zazwyczaj sprowadza się do krótkiej listy parametrów nieoptymalnych, które decydują o tym, jak obwód zachowuje się w rzeczywistych falach i rzeczywistej temperaturze.

Parametry, które często rozdzielają czystą konstrukcję od problematycznej:

• Spadek napięcia w kierunku przy rzeczywistym prądzie roboczym.

• Zapas napięcia wstecznego, w tym transjenty.

• Powrót wsteczny i pojemność złącza.

• Wyciek przy temperaturze.

• Ścieżka cieplna oraz zdolność prądu pulsacyjnego/uderzeniowego.

• Ograniczenia mechaniczne i układowe, ponieważ parasyty mogą dominować przy wysokich szybkościach krawędzi.

Sama podstawowa funkcja obwodu nie gwarantuje stabilnej wydajności. Niezawodne działanie zależy od zrównoważenia fizyki urządzenia, topologii obwodu, zachowania częstotliwości, warunków cieplnych oraz najgorszych warunków falowych, w tym sytuacji, które są trudne do powtórzenia podczas wstępnych testów.

Wniosek

Diody pozostają niezbędne, ponieważ zapewniają proste i niezawodne sterowanie przepływem prądu w obwodach elektronicznych. Ich rzeczywista wydajność zależy od napięcia przewodzenia, upływu wstecznego, znamionowej wartości przebicia, szybkości przełączania, limitów termicznych i konstrukcji fizycznej. Odpowiedni wybór i testowanie diod pomagają zapobiegać awariom, poprawiają wydajność, redukują szumy i zapewniają stabilną pracę w prostownikach, obwodach ochronnych, ścieżkach sygnałowych, zasilaczach i nowoczesnych systemach wysokiej prędkości.

Najczęściej zadawane pytania [FAQ]

1. Dlaczego skoki napięcia wstecznego w obwodach diodowych często stają się znacznie wyższe niż nominalne napięcie zasilania?

Skoki napięcia wstecznego są często wzmacniane przez parazytyczną indukcyjność, upływ indukcyjności transformatora, cewki przekaźników oraz szybkie przejścia włączające w interakcji z pojemnością PCB i geometrią okablowania. W wielu praktycznych obwodach ustalone napięcie wsteczne widoczne na papierze reprezentuje tylko ułamek rzeczywistego szczytowego obciążenia doświadczanego podczas zdarzeń przełączania. Te skoki mogą stać się na tyle poważne, że przekroczą znamionowe wartości VRRM, nawet gdy nominalne napięcie na szynie wydaje się bezpieczne. Rzeczywiste formy fali przełączania są zatem starannie oceniane, zamiast polegać tylko na obliczeniach w stanie ustalonym.

2. Dlaczego wybór VRRM opiera się na rzeczywistym zachowaniu przejściowym, a nie tylko na nominalnym napięciu szyny?

Wybór VRRM oparty wyłącznie na nominalnym napięciu roboczym często ignoruje efekty dzwonienia, przebić, efekty kablowe i zachowanie indukcyjne podczas rzeczywistej pracy. Praktyczne projekty zwykle uwzględniają dodatkowy margines napięcia, aby tolerować nieoczekiwane skoki i stres wywołany układem. Diody z większym zapasem napięcia wstecznego często zachowują się bardziej przewidywalnie podczas uruchamiania, ponieważ stają się mniej wrażliwe na efekty parazytyczne i niepewność pomiarową.

3. Dlaczego zachowanie odzysku wstecznego staje się krytycznie ważne przy wysokich częstotliwościach przełączania?

Przy wysokich prędkościach przełączania zgromadzony ładunek wewnątrz konwencjonalnych diod PN musi zostać usunięty, gdy urządzenie przechodzi w polaryzację wsteczną. Ten prąd odzysku wstecznego zwiększa straty przełączania i może wzbudzać indukcyjność pasożytniczą, powodując przebięcia, dzwonienie i EMI. W miarę wzrostu częstotliwości przełączania, odzysk wsteczny coraz bardziej wpływa na zachowanie termiczne i jakość formy fali, co czyni urządzenia o szybkim odzysku i diody Schottky bardziej atrakcyjnymi w projektach konwerterów wysokoprądowych.

4. Dlaczego diody Schottky i SiC często poprawiają wydajność przełączania w porównaniu do standardowych diod PN?

Diody Schottky w dużej mierze unikają klasycznego odzysku wstecznego nośników mniejszości, co pomaga zredukować straty przełączania i przebić. Diody SiC łączą wysoką zdolność napięcia wstecznego z wyjątkowo czystym zachowaniem odzysku, co czyni je bardzo skutecznymi w systemach wysokiego napięcia i wysokiej częstotliwości. Te cechy często upraszczają kontrolę EMI i redukują ilość agresywnego tłumienia potrzebnego do stabilizacji form fal przełączania.

5. Dlaczego pojemność złącza diody jest uważana za poważny problem w obwodach wysokoczęstotliwościowych?

Pojemność złącza wchodzi w interakcję z otaczającą indukcyjnością i impedancją, tworząc rezonanse, wolniejsze przejścia, prądy przesunięcia i dzwonienie. Nawet gdy wartości prądu przewodzenia i napięcia wstecznego wydają się akceptowalne, nadmierna pojemność może pogarszać szybkość przełączania i wprowadzać niepożądane szumy do pobliskich węzłów. W systemach o szybkim przełączaniu pojemność złącza często staje się jednym z ukrytych czynników wpływających na EMI i stabilność formy fali.

6. Dlaczego oszacowania strat napięcia przewodzenia mogą stać się niedokładne, jeśli VF traktuje się jako stałą wartość?

Napięcie przewodzenia zmienia się w sposób ciągły w zależności od temperatury, poziomu prądu i gęstości prądu. Powszechne założenie „0.7 V” odzwierciedla jedynie ograniczone warunki pracy dla diod PN z krzemem. Przy wyższych prądach, VF może znacznie wzrosnąć i zwiększyć straty kondukcyjne powyżej początkowych oczekiwań. Przy podwyższonej temperaturze, zachowanie VF może również zmieniać dzielenie prądu w równoległych ścieżkach, tworząc nierównowagę termiczną i nieprzewidywalną dysypację. Wiarygodne oszacowania termiczne zależą zatem od wykorzystania krzywych z kart danych w realistycznych warunkach pracy.

7. Dlaczego krótkie impulsy skoku są nadal niebezpieczne, nawet jeśli średni prąd diody pozostaje niski?

Krótkie impulsy, takie jak prąd rozruchowy, indukcyjne odbicia i zdarzenia ładowania pojemnościowego, wprowadzają dużą ilość energii do złącza diody w bardzo krótkich interwałach czasowych. Powtarzające się skoki mogą gromadzić ciepło szybciej niż oczekiwano, szczególnie gdy przepływ powietrza i rozprzestrzenianie ciepła na PCB są ograniczone. Nawet kiedy średni prąd wydaje się umiarkowany, powtarzające się napięcia impulsowe mogą stopniowo przyspieszać zmęczenie termiczne i długoterminową degradację.

8. Dlaczego układ PCB silnie wpływa na zachowanie przełączania diod i wydajność EMI?

Przełączanie pętli o dużej indukcyjności wzmacnia overshoot, dzwonienie i stres związany z odzyskiem odwrotnym. Długie ścieżki, słabe uziemienie i niekontrolowane ścieżki powrotu prądu pozwalają na to, aby indukcyjność pasożytnicza przekształcała szybkie krawędzie przełączania w problemy EMI. Nawet dioda wysokiej jakości może działać słabo w indukcyjnym układzie. Projekty z kompaktowymi pętlami prądowymi i kontrolowanymi ścieżkami powrotu zazwyczaj produkują czystsze przebiegi przełączania i bardziej przewidywalne zachowanie termiczne.

9. Dlaczego inżynierowie często weryfikują zachowanie diod za pomocą rzeczywistych pomiarów oscyloskopowych, zamiast polegać tylko na symulacjach?

Symulacje często niedoszacowują indukcyjności pasożytniczej, zachowania złączy, efektów kabli i dzwonienia o wysokiej częstotliwości, które ujawniają się w złożonym sprzęcie. Rzeczywiste pomiary często ujawniają overshoot i zachowanie transjentne, które nie były oczywiste podczas analizy na poziomie schematu. Inżynierowie traktują więc próbowanie oscyloskopem jako część samego eksperymentu, ponieważ słabe metody próbkowania mogą zniekształcać przebiegi i ukrywać rzeczywisty stres, któremu poddawana jest dioda.

10. Dlaczego wybór diody coraz bardziej zależy od zachowania na poziomie systemu, zamiast od odizolowanych specyfikacji w kartach katalogowych?

Nowoczesne projekty oceniają diody na podstawie tego, jak oddziałują z limitami EMI, topologią przełączania, ograniczeniami termicznymi, geometrią układu, zachowaniem przy skokach i niezawodnością w długim okresie. Dioda, która wygląda idealnie z jednego parametru, może nadal stwarzać trudne problemy związane z overshootem, szumem lub termiką, gdy jest integrowana w pełnym systemie. Udane projekty zazwyczaj równoważą zachowanie odzyskiwania, pojemność, margines napięcia, charakterystyki termiczne i implementację PCB razem, zamiast optymalizować tylko jedną specyfikację nagłówkową.
