Jak sprawdzić tranzystor 2073 za pomocą cyfrowego multimetru w domu

Tranzystor 2073 może wpłynąć na cały obwód, gdy stanie się uszkodzony lub gdy jego nóżki są podłączone nieprawidłowo. Sprawdzenie go na początku pomoże Ci ustalić, czy tranzystor jest jeszcze sprawny, czy już uszkodzony, zanim go zainstalujesz lub wymienisz inne elementy. Sprawdzanie tranzystora za pomocą cyfrowego multimetru może również zapobiec niepotrzebnym naprawom i chronić inne komponenty podłączone do obwodu. W tym przewodniku dowiesz się, jak krok po kroku sprawdzić tranzystor 2073 za pomocą cyfrowego multimetru, w tym prawidłowe przygotowanie, identyfikację nóżek, sprawdzanie usterek oraz wskazówki bezpieczeństwa.

Katalog

Narzędzia potrzebne do testowania

Zanim sprawdzisz tranzystor 2073, potrzebujesz kilku podstawowych narzędzi, aby test był bezpieczniejszy i dokładniejszy. Te narzędzia pomagają zidentyfikować nóżki tranzystora, sprawdzić wewnętrzne złącza i unikać błędnych odczytów podczas testowania.

Cyfrowy multimetr

Cyfrowy multimetr to główne narzędzie używane do testowania tranzystora 2073 w domu. Pozwala sprawdzić oporność, ciągłość oraz spadek napięcia diody między nóżkami tranzystora. Do testowania pinoutu tryb diody jest najbardziej przydatnym ustawieniem, ponieważ pomaga znaleźć Bazę, Kolektor i Emiter poprzez sprawdzenie, jak wewnętrzne złącza przewodzą.

Wybierz multimetr z trybem diody, trybem oporności, wyraźnym wyświetlaczem oraz solidnymi sondami. Czyste i stabilne sondy są ważne, ponieważ słaby kontakt może dawać niestabilne odczyty. Niektóre multimetry mają również gniazdo do testowania tranzystorów, ale zwykłe sondy są wystarczające, jeśli znasz prawidłowe kroki testowania.

Karta katalogowa lub odniesienie pinoutu

Karta katalogowa lub zaufane odniesienie pinoutu pomaga potwierdzić poprawny układ nóżek tranzystora 2073. Nawet jeśli multimetr może pomóc w identyfikacji nóżek, karta katalogowa daje wyraźniejsze odniesienie, szczególnie ponieważ niektóre wersje tranzystora mogą mieć różne układy w zależności od producenta.

Użycie karty katalogowej razem z multimetrem sprawia, że test jest bardziej wiarygodny. Po zmierzeniu spadku napięcia między nóżkami porównaj swoje wyniki z odniesieniem pinoutu przed zainstalowaniem tranzystora w obwodzie. Pomaga to zapobiegać błędom w okablowaniu, przegrzaniu i awarii obwodu.

Środki ochrony przed ładunkami elektrostatycznymi i bezpieczeństwo

Przed testowaniem tranzystora zawsze wyłącz zasilanie i odłącz obwód od zasilania. Jeśli tranzystor jest nadal podłączony do płyty, najpierw rozładuj pobliskie kondensatory, ponieważ zgromadzone napięcie może uszkodzić komponent lub multimetr.

Powinieneś również unikać zbyt dużego dotykania nóżek tranzystora, szczególnie jeśli pracujesz z wrażliwymi elementami elektronicznymi. Elektryczność statyczna, brudne nóżki lub przypadkowe zwarcia mogą wpłynąć na wynik testu lub uszkodzić pobliskie komponenty. Utrzymanie porządku w miejscu pracy i użycie izolowanych sond pomaga uczynić proces testowania bezpieczniejszym.

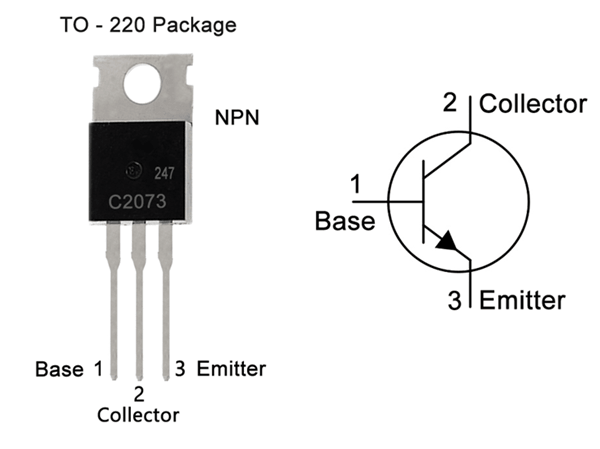

Zrozumienie pinoutu tranzystora 2073

Tranzystor 2073 normalnie ma trzy zaciski:

• Baza (B)

• Kolektor (C)

• Emiter (E)

Te piny muszą być poprawnie podłączone w obwodzie. Nieprawidłowe połączenia pinów mogą powodować przegrzanie, słabe wzmocnienie, brak działania przełączania lub awarię tranzystora.

W wielu wersjach opakowania TO-220 układ pinów często oglądany jest z przedniej strony tranzystora z nadrukowanym tekstem skierowanym do Ciebie. Jednak niektórzy producenci mogą stosować różne układy pinów, dlatego weryfikacja jest ważna przed instalacją.

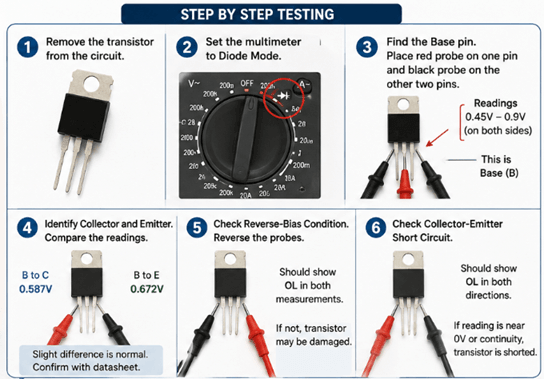

Jak sprawdzić tranzystor 2073 za pomocą multimetru cyfrowego

Usuń tranzystor z obwodu

Aby przeprowadzić dokładne testy, najpierw usuń tranzystor 2073 z płytki obwodowej. Jeśli testujesz go, gdy wciąż jest podłączony, znajdujące się w pobliżu rezystory, kondensatory, diody lub cewki mogą wpłynąć na odczyt. Może to sprawić, że dobry tranzystor będzie wyglądał na uszkodzony lub uszkodzony tranzystor będzie wyglądał na sprawny.

Używaj lutownicy ostrożnie i unikaj stosowania zbyt dużego ciepła na pinach tranzystora. Po usunięciu tranzystora wyczyść końcówki, aby końcówki multimetru mogły dotknąć metalowych pinów właściwie. Słabe połączenie końcówek również może powodować niestabilne lub fałszywe odczyty.

Ustaw multimetr na tryb diody

Przekręć selektor multimetru na tryb diody. To ustawienie zazwyczaj oznaczone jest symbolem diody. Tryb diody jest lepszy niż tryb oporu, ponieważ bezpośrednio sprawdza spadek napięcia w kierunku zwrotnym złączy półprzewodnikowych.

Zdrowy tranzystor krzemowy zazwyczaj pokazuje spadek napięcia w kierunku zwrotnym w okolicy 0,45V do 0,9V, gdy złącze jest włączone w kierunku prostym. Dokładna wartość może się różnić w zależności od stanu tranzystora, temperatury i modelu multimetru.

Przed testowaniem możesz zbliżyć do siebie dwie końcówki, aby sprawdzić, czy multimetr poprawnie reaguje. To pomaga potwierdzić, że końcówki i miernik działają przed testowaniem tranzystora.

Znajdź pin bazowy

Zacznij od umieszczenia czerwonej końcówki na jednym pinie tranzystora. Następnie dotknij czarną końcówką do pozostałych dwóch pinów po kolei. Jeśli oba odczyty pokazują około 0,45V do 0,9V, pin podłączony do czerwonej końcówki jest prawdopodobnie pinem bazowym tranzystora NPN.

Jeśli nie uzyskasz dwóch odczytów napięcia w kierunku zwrotnym, przesuń czerwoną końcówkę do innego pinu i powtórz proces. Kontynuuj, aż jeden pin da prawidłowe odczyty diodowe dla dwóch pozostałych pinów.

Dla tranzystora NPN, baza zazwyczaj przewodzi, gdy czerwona końcówka jest na bazie, a czarna końcówka dotyka emitera i kolektora. Jeśli wszystkie odczyty pokazują OL, tranzystor może być otwarty lub możesz nie testować prawidłowej kombinacji pinów. Jeśli wszystkie odczyty są bardzo niskie, tranzystor może być zwarty.

Zidentyfikuj kolektor i emiter

Po znalezieniu bazy dwa pozostałe piny to kolektor i emiter. Te dwa piny są trudniejsze do zidentyfikowania używając jedynie podstawowego multimetru, ponieważ ich odczyty mogą być do siebie zbliżone.

Jedną z praktycznych metod jest porównanie spadków napięcia między bazą a emiterem i bazą a kolektorem. W wielu tranzystorach NPN spadek napięcia między bazą a emiterem może być nieco inny niż spadek napięcia między bazą a kolektorem. Jednak ta różnica nie zawsze jest duża, dlatego lepiej potwierdzić to z arkuszem danych lub zaufanym schematem pinów.

Prawidłowe zidentyfikowanie kolektora i emitera jest ważne. Jeśli te piny są zamienione w obwodzie, tranzystor nadal może przewodzić słabo, ale nie będzie działał poprawnie. Może się przegrzać, stracić wzmocnienie, źle przełączać lub spowodować awarię obwodu.

Sprawdź warunki polaryzacji wstecznej

Po sprawdzeniu odczytów w kierunku zwrotnym, odwróć kierunek końcówek. Umieść czarną końcówkę na bazie i dotknij czerwoną końcówką kolektora i emitera po kolei.

Zdrowy tranzystor NPN powinien zazwyczaj pokazować OL lub brak przewodzenia w tym kierunku. Oznacza to, że wewnętrzne złącza odpowiednio blokują prąd przy polaryzacji wstecznej.

Jeśli tranzystor pokazuje niskie odczyty w obu kierunkach, może mieć wewnętrzne wycieki lub uszkodzenia złącza. Może to się zdarzyć po przegrzaniu, skokach napięcia lub nieprawidłowym połączeniu w obwodzie.

Sprawdź zwarcie między kolektorem a emiterem

Ostateczny test polega na sprawdzeniu między kolektorem a emiterem. Umieść końcówki wzdłuż kolektora i emitera w jednym kierunku, a następnie odwróć końcówki i przetestuj ponownie.

Dobry tranzystor zazwyczaj pokazuje OL między kolektorem a emiterem, gdy nie jest podawany prąd bazy. Jeśli multimetr pokazuje prawie 0V, bardzo niski opór lub sygnał ciągłości w obu kierunkach, tranzystor jest prawdopodobnie zwarty.

Zwarcie między kolektorem a emiterem jest powszechną awarią w tranzystorach mocy. Może powodować przepalenie bezpieczników, przegrzanie, wyłączanie zasilania, brak wyjścia lub ciągły przepływ prądu w obwodzie. Jeśli to zwarcie występuje, tranzystor powinien zostać wymieniony.

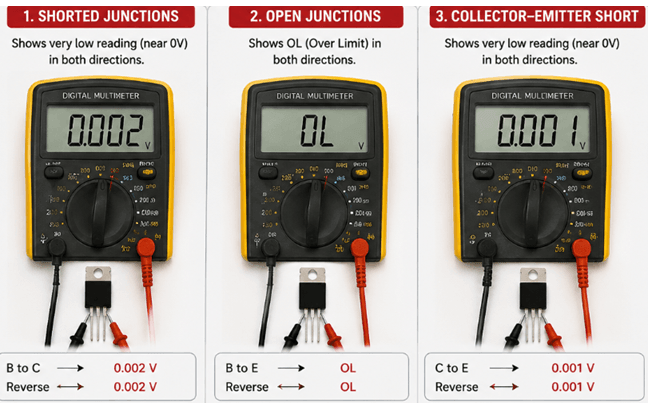

Objawy uszkodzonego tranzystora 2073

Typowe objawy uszkodzonego tranzystora 2073 obejmują:

• Zwarcie między kolektorem a emiterem

• Brak spadku napięcia w trybie diodowym

• Przewodzenie w obu kierunkach

• Przegrzewanie podczas pracy

• Ślady spalenizny lub pęknięta obudowa

• Słaby lub zniekształcony sygnał z układu

Jeśli te objawy pojawią się podczas testowania, może być konieczna wymiana tranzystora.

Najczęstsze błędy podczas testowania

Testowanie przy podłączonym układzie

Testowanie tranzystora 2073, gdy jest on nadal podłączony do układu, może dawać fałszywe wyniki. Sąsiednie rezystory, kondensatory, diody, cewki lub inne tranzystory mogą wpływać na odczyty multimetru. Aby uzyskać dokładniejsze wyniki, najpierw usuń tranzystor z płytki, a następnie sprawdź jego nóżki i złącza.

Używanie trybu ciągłości zamiast trybu diodowego

Tryb ciągłości nie jest najlepszym ustawieniem do sprawdzania złączy tranzystora, ponieważ informuje tylko o tym, czy istnieje połączenie. Tryb diodowy jest lepszy, ponieważ pokazuje napięcie progowe między Bazą, Kolektorem a Emiterem. Ułatwia to identyfikację normalnych odczytów, otwartych złączy, przecieków lub zwarć.

Błędne umiejscowienie końcówek

Błędne umiejscowienie końcówek może sprawić, że test stanie się mylący i może prowadzić do błędnej identyfikacji nóżek. Dla tranzystora NPN 2073 czerwona końcówka jest zwykle umieszczana na Bazie, podczas gdy czarna końcówka sprawdza Kolektor i Emiter. Jeśli końcówki zostaną odwrócone zbyt wcześnie, multimetr może pokazać OL i sprawić, że pomyślisz, że tranzystor jest uszkodzony.

Ignorowanie karty katalogowej

Niektóre tranzystory 2073 mogą mieć różne układy nóżek w zależności od producenta lub wersji opakowania. Poleganie tylko na pamięci może prowadzić do błędnego okablowania, przegrzewania, słabego sygnału lub awarii układu. Zawsze porównuj wyniki z multimetru z zaufaną kartą katalogową lub odniesieniem do nóżek przed ponownym zainstalowaniem tranzystora.

Wskazówki dotyczące bezpieczeństwa przed testowaniem

• Odłącz zasilanie przed usunięciem tranzystora

• Unikaj niepotrzebnego dotykania nóżek

• Używaj prawidłowo działającego multimetru

• Utrzymuj końcówki w stabilnej pozycji podczas pomiaru

• Unikaj wyładowania elektrostatycznego w pobliżu wrażliwych komponentów

• Podwójnie sprawdź układ nóżek przed ponownym zainstalowaniem tranzystora

Wnioski

Sprawdzanie tranzystora 2073 za pomocą multimetru cyfrowego to prosty sposób na określenie, czy jest on wciąż dobry, czy już uszkodzony. Korzystając z trybu diodowego, możesz zidentyfikować Bazę, Kolektor i Emiter, a następnie sprawdzić otwarte złącza, przecieki odwrotne lub zwarcia Kolektor-Emiter. Zawsze porównuj swoje odczyty z wiarygodną kartą katalogową lub odniesieniem do nóżek przed ponownym zainstalowaniem tranzystora.

Najczęściej zadawane pytania [FAQ]

1. Dlaczego tryb diodowy jest preferowaną metodą sprawdzania tranzystora 2073 zamiast trybu ciągłości?

Tryb diodowy jest preferowany, ponieważ mierzy napięcie progowe w obrębie złączy PN tranzystora. Daje to dokładniejszy obraz stanu złączy Baza-Kolektor i Baza-Emiter, czy są zdrowe, otwarte, czy zwarte w porównaniu do prostego testowania ciągłości.

2. Dlaczego testowanie tranzystora 2073, gdy jest on nadal podłączony do układu, może dawać fałszywe odczyty?

Sąsiednie komponenty, takie jak rezystory, kondensatory i diody, mogą tworzyć alternatywne ścieżki prądu, które wpływają na odczyty multimetru. Może to sprawić, że uszkodzony tranzystor będzie wyglądał na dobry lub sprawić, że zdrowy tranzystor będzie wyglądał na uszkodzony podczas testowania.

3. W jaki sposób multimetr cyfrowy pomaga zidentyfikować nóżkę Bazy tranzystora 2073?

Podczas testowania tranzystora NPN w trybie diodowym, Baza zwykle pokazuje wartości napięcia progowego zarówno do Kolektora, jak i Emitera, gdy czerwona końcówka jest podłączona do Bazy. Odczyty w okolicach 0,45 V do 0,9 V zwykle wskazują na zdrowe złącza.

4. Dlaczego ważne jest, aby zidentyfikować poprawne nóżki Kolektora i Emitera w obwodach tranzystora mocy?

Odwrócenie Kolektora i Emitera może zmniejszyć wzmocnienie tranzystora, osłabić wydajność przełączania, spowodować przegrzewanie i prowadzić do niestabilnej pracy układu. W aplikacjach wysokoprądowych błędne połączenie nóżek może również uszkodzić sąsiednie komponenty.

5. Co zazwyczaj oznacza odczyt OL podczas testowania tranzystora 2073?

Odczyt OL zazwyczaj oznacza, że nie ma przewodzenia przez złącze. Jest to oczekiwane podczas testowania w kierunku odwrotnym, ale jeśli OL pojawia się we wszystkich kierunkach, tranzystor może mieć otwarte wewnętrzne złącze i może być już uszkodzony.

6. Dlaczego zwarcie Kolektor-Emiter uważane jest za jedną z najpoważniejszych awarii tranzystora?

Zwarcie Kolektor-Emiter pozwala prądowi płynąć ciągle bez prawidłowej kontroli Bazy. Może to spowodować przepalenie bezpieczników, przegrzewanie, wyłączenie zasilania, brak sygnału wyjściowego i poważne uszkodzenie obwodu.

7. Jak przegrzewanie może wpłynąć na wewnętrzną strukturę tranzystora 2073?

Nadmierne ciepło może uszkodzić złącza półprzewodnikowe wewnątrz tranzystora, prowadząc do prądu upływności, zwarć, niestabilnej pracy lub całkowitego uszkodzenia tranzystora. Mogą również pojawić się fizyczne oznaki, takie jak ślady poparzeń lub pęknięte obudowy.
