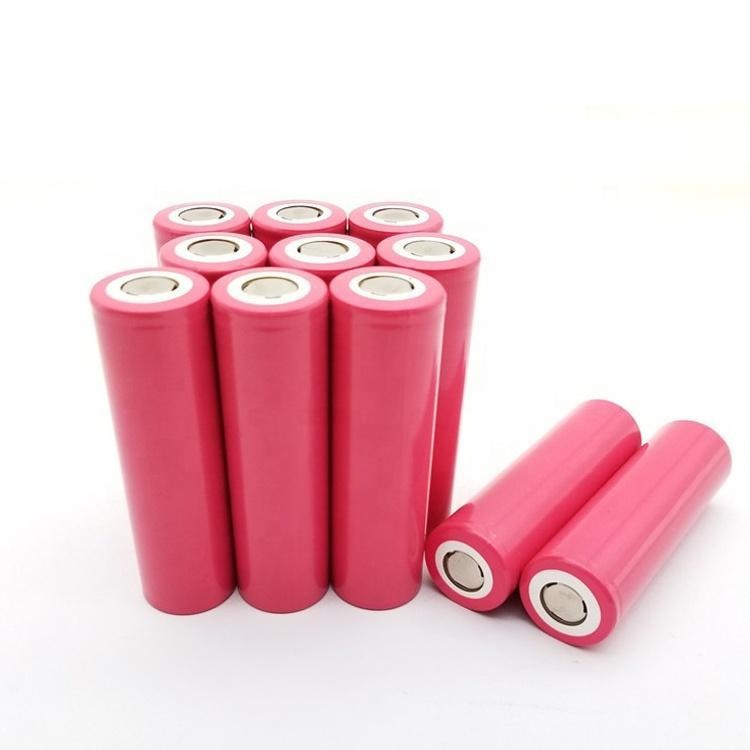

Przewodnik po bateriach litowo-jonowych: struktura, działanie, pakowanie i proces produkcyjny

Baterie litowo-jonowe to urządzenia do magazynowania energii wielokrotnego ładowania stosowane w elektronice, pojazdach elektrycznych, systemach energii odnawialnej i sprzęcie przemysłowym.Działają poprzez przemieszczanie jonów litu pomiędzy anodą i katodą podczas ładowania i rozładowywania.W tym artykule wyjaśniono zasady działania, główne komponenty, typy opakowań, procesy produkcyjne, względy bezpieczeństwa i zmiany materiałowe, które poprawiają wydajność, żywotność i niezawodność baterii.

Katalog

Wprowadzenie do akumulatorów litowo-jonowych

Baterie litowo-jonowe wpływają na kształtowanie infrastruktury współczesnego społeczeństwa.Te wszechstronne systemy magazynowania energii zasilają różnorodne zastosowania, od przenośnej elektroniki użytkowej po pojazdy elektryczne i wielkoskalowe sieci energii odnawialnej.Ich podstawowa funkcjonalność wynika z ruchu jonów litu pomiędzy anodą i katodą podczas cykli ładowania i rozładowywania.Ten kontrolowany proces elektrochemiczny umożliwia magazynowanie energii z niezwykłą wydajnością, co napędza ich powszechną integrację w różnych gałęziach przemysłu.

Atrakcyjność akumulatorów litowo-jonowych polega na ich zdolności do utrzymywania harmonijnej równowagi pomiędzy gęstością energii, żywotnością i przestrzeganiem rygorystycznych protokołów bezpieczeństwa.Wyprzedzając inne technologie akumulatorów, udało im się połączyć potrzeby dwóch kontrastujących dziedzin: miniaturyzacji wymaganej w przypadku urządzeń kompaktowych i skalowalności niezbędnej do zasilania skomplikowanych infrastruktur energetycznych.Innowacje mające na celu zwiększenie gęstości energii lub przyspieszenie szybkości ładowania odzwierciedlają nieustanną ewolucję tej dziedziny, a badacze nieustannie dążą do osiągnięcia przełomów, które na nowo definiują granice.

Baterie litowo-metalowe stały się fascynującym przedmiotem badań ze względu na ich bardzo wysoki potencjał energetyczny.Jednakże znaczące wyzwania, takie jak wzrost dendrytów i niestabilność, stanowią poważne bariery utrudniające ich powszechne przyjęcie, szczególnie w urządzeniach konsumenckich, w których bezpieczeństwo nie może być zagrożone.Pomimo tych zagrożeń ich zastosowanie w wyspecjalizowanych gałęziach przemysłu, gdzie otoczenie pozwala na rygorystyczne środki bezpieczeństwa, ponownie wzbudziło zainteresowanie.Takie ukierunkowane badania ilustrują, jak dostosowanie technologii do konkretnych wymagań operacyjnych może odblokować unikalne możliwości.

Udoskonalanie technologii akumulatorów opiera się na konwergencji nauk chemicznych i eksperymentów w świecie rzeczywistym.Dostosowywanie materiałów elektrod lub dostrajanie receptur elektrolitów doprowadziło do postępu, takiego jak wydłużona żywotność i możliwość szybkiego ładowania.Zmiany te nie ograniczają się do laboratoriów, lecz poddawane są rygorystycznym testom w scenariuszach takich jak pojazdy elektryczne o dużym zapotrzebowaniu lub systemy energetyczne wrażliwe na temperaturę.To połączenie ustrukturyzowanych badań i inżynierii stosowanej podkreśla celowy charakter postępu w tej dziedzinie, torując drogę rozwiązaniom, które odpowiadają funkcjonalnym i emocjonalnym aspiracjom człowieka w zakresie odporności, niezawodności i wydajności.

Zasady funkcjonalne akumulatorów litowo-jonowych

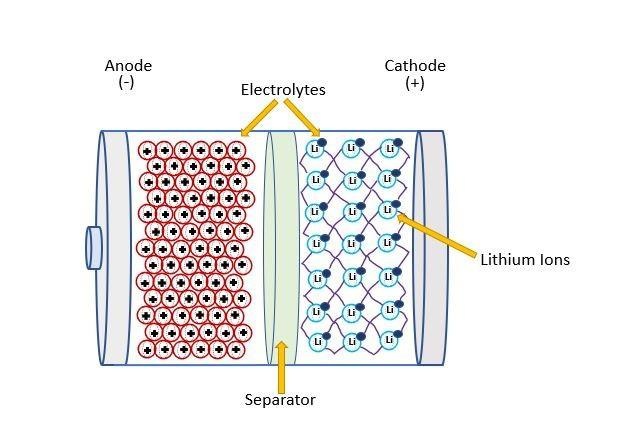

Mechanizm elektrochemiczny

Baterie litowo-jonowe działają w wyniku odwracalnego procesu elektrochemicznego zwanego interkalacją, podczas którego jony litu migrują między elektrodami podczas cykli ładowania i rozładowywania.Anoda składa się zwykle z grafitu, natomiast katoda jest wykonana ze związków na bazie litu, takich jak tlenek litu, kobaltu lub fosforan litowo-żelazowy.W przeciwieństwie do akumulatorów wykorzystujących metaliczny lit, ta konfiguracja pozwala uniknąć tworzenia się dendrytów, co w naturalny sposób zwiększa bezpieczeństwo operacyjne i zmniejsza potencjalne ryzyko związane z degradacją konstrukcji.

Podczas procesu ładowania:

• Jony litu przemieszczają się od katody do anody.
• Jony te umieszczają się w warstwowych strukturach grafitu, ułatwiając magazynowanie energii na poziomie molekularnym.

Podczas wypisu:

• Jony zmieniają kierunek i migrują z powrotem do katody poprzez elektrolit.
• Jednocześnie elektrony przepływają przez obwód zewnętrzny, umożliwiając akumulatorowi zasilanie podłączonych urządzeń.

Mechanizm ten stanowi połączenie chemicznej precyzji i pomysłowości inżynierskiej, wykorzystywanej do tworzenia elastycznych rozwiązań energetycznych.

Na przykład:

• Zoptymalizowane katody o doskonałej stabilności termicznej są stosowane w wielkoskalowych systemach magazynowania energii.
• Ulepszone konstrukcje anod mają na celu lepszą pojemność ładowania i dłuższą żywotność cykliczną, umożliwiając niezawodną pracę akumulatorów w różnorodnych zastosowaniach, takich jak pojazdy elektryczne, urządzenia medyczne i przenośna elektronika.

Pojemność i dynamika ładowania

Szybkość, z jaką akumulator litowo-jonowy może się ładować lub rozładowywać, określona współczynnikiem C, wpływa na jego praktyczną wydajność.Wysokie współczynniki C umożliwiają szybsze cykle ładowania, ale jednocześnie podnoszą temperaturę wewnętrzną ze względu na zwiększoną rezystancję, często wymagając celowej regulacji termicznej, aby uniknąć pogorszenia długoterminowej trwałości.

Strategie zarządzania temperaturą zwykle obejmują:

• Wdrożenie mechanizmów aktywnego chłodzenia w celu utrzymania stabilnej wydajności nawet w scenariuszach intensywnego ładowania.
• Opracowywanie materiałów odpornych na ciepło, które wytrzymują podwyższone temperatury operacyjne.

Do codziennego użytku:

• Zazwyczaj preferowane są umiarkowane stawki C, ponieważ równoważą wygodę użytkownika i dłuższą żywotność baterii.
• Elektronika użytkowa powszechnie integruje algorytmy ograniczające wielkość przepływu prądu, zapewniając możliwości szybkiego ładowania bez przyspieszania degradacji materiału.

Pojawiające się badania nad elektrolitami w stanie stałym oferują nowy wymiar ograniczenia akumulacji ciepła podczas zastosowań o wysokim współczynniku C, ilustrując skrzyżowanie inżynierii materiałowej i postępu inżynieryjnego w udoskonalaniu technologii akumulatorów litowo-jonowych.

Charakterystyka i ograniczenia rozładowania

Zarządzanie fazą rozładowywania akumulatora litowo-jonowego jest ważne dla zachowania jego integralności funkcjonalnej i zapewnienia zrównoważonego użytkowania.Zabezpieczenia tła obejmują regulatory napięcia i obwody zabezpieczające, które automatycznie wstrzymują działanie, gdy poziom napięcia spadnie poniżej określonych progów.Jednak osiągnięcie optymalnej wydajności wymaga również uwagi zarówno producentów, jak i użytkowników końcowych.

Aby zapobiec niekorzystnym skutkom spowodowanym rozładowaniem:

• Ograniczenie wyładowań wysokoprądowych zmniejsza ryzyko przegrzania, promując stabilną pracę w różnych warunkach obciążenia.
• Ścisłe unikanie nadmiernego rozładowania pomaga chronić materiały elektrod przed nieodwracalnym uszkodzeniem, utrzymując stabilność strukturalną akumulatora.

Najlepsze praktyki codziennego użytku podkreślają świadome wysiłki mające na celu maksymalizację żywotności baterii:

• Unikaj narażania akumulatora na ekstremalne wartości procentowe naładowania, niezależnie od tego, czy jest ono zbyt wysokie, czy bardzo niskie.
• Nowoczesne pojazdy elektryczne wykorzystują zaawansowane systemy zarządzania mocą, które dynamicznie optymalizują szybkość rozładowania.Zapewnia to stały zasięg jazdy nawet w trudnych warunkach, takich jak gwałtowne przyspieszanie lub jazda po wzniesieniach.

Zastosowania lotnicze są przykładem znaczenia kontrolowanego rozładowania.Ponieważ w takich ustawieniach najważniejsza jest precyzja i niezawodność, akumulatory litowo-jonowe wykazują zdolność adaptacji do środowisk o wysokich stawkach, w których nie można naruszyć spójności i wydajności.

Obserwacje i szersze refleksje

Technologie akumulatorów litowo-jonowych uosabiają skomplikowaną synergię pomiędzy innowacjami chemicznymi, postępem inżynieryjnym i popytem konsumentów.Poza ich podstawowymi mechanizmami, zwiększenie wysiłków mających na celu sprostanie pojawiającym się wyzwaniom, takim jak wyższa gęstość energii, powszechna infrastruktura ładowania i praktyki zrównoważonego recyklingu, odgrywają kluczową rolę w napędzaniu ich przyszłej ewolucji.

Innowacje, takie jak wprowadzenie anod krzemowych lub katod niezawierających kobaltu, stanowią przykład ukierunkowanych rozwiązań współczesnych ograniczeń:

• Zwiększone możliwości magazynowania energii są w coraz większym stopniu osiągalne dzięki zaawansowanym konfiguracjom materiałów.
• Zmniejszenie zależności od komponentów stanowiących zagrożenie dla środowiska jest zgodne z globalnymi celami zrównoważonego rozwoju.

Postępy te podkreślają pozytywny cykl, w którym rosnące zapotrzebowanie na magazynowanie energii odnawialnej inspiruje przełomy w technologiach litowo-jonowych, wspierając rozwiązania umożliwiające szersze przemiany społeczne.Ostatecznie ciągłe wzajemne oddziaływanie badań, zastosowań i udoskonaleń obiecuje odblokowanie nowych granic w zakresie efektywności energetycznej i świadomości ekologicznej.

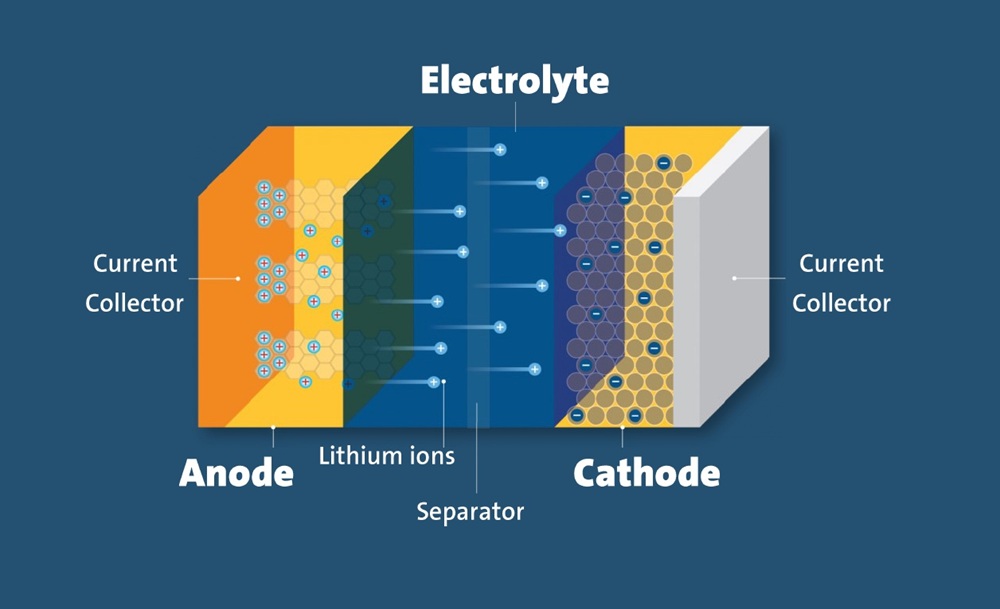

Elementy konstrukcyjne akumulatorów litowo-jonowych

Elektroda dodatnia (katoda)

Katoda jest zbudowana ze związków na bazie litu o unikalnej formule, która pełni funkcję akceptora elektronów podczas faz wyładowania.Materiały te są starannie dobierane pod kątem ich zdolności do wspomagania wytwarzania energii i utrzymywania trwałości cykli, przy czym najczęściej wybierane są tlenek litu i kobaltu (LiCoO₂) i fosforan litowo-żelazowy (LiFePO₄).Dzięki połączeniu dodatków przewodzących poprawiających przepływ elektronów i spoiw stabilizujących materiał strukturalnie, konstrukcja katody zapewnia delikatną równowagę pomiędzy wydajnością a odpornością mechaniczną.Folia aluminiowa jest zwykle wybierana jako podłoże ze względu na jej podwójną funkcję polegającą na fizycznym wzmocnieniu i ułatwieniu przenoszenia elektronów.

Pojawiające się innowacje w materiałach katodowych w coraz większym stopniu skupiają się na związkach bogatych w nikiel.Alternatywy te oferują większy potencjał produkcji energii, jednocześnie integrując zasoby, które mogłyby być zgodne z szerszymi celami zrównoważonego rozwoju środowiskowego.Jednakże dążenie to wiąże się z wyzwaniem, jakim jest zachowanie parametrów materiałów w warunkach długotrwałych obciążeń eksploatacyjnych.

• Zaawansowane konstrukcje katod są dostosowane do zastosowań o wysokich wymaganiach, jakie można spotkać w pojazdach elektrycznych i przemysłowych systemach energetycznych.

• Stabilność termiczna jest krytycznym parametrem w praktycznym zastosowaniu katody, wynikającym z konieczności ograniczenia ryzyka związanego z przegrzaniem podczas dłuższych cykli użytkowania.

• Inżynieria materiałowa i inżynieria współpracują w celu poprawy wydajności, jednocześnie rozwiązując problemy związane z bezpieczeństwem.

Elektroda ujemna (anoda)

Anoda stanowi kamień węgielny architektury elektrochemicznej akumulatora, tradycyjnie opartej na graficie w celu stałego uwalniania elektronów podczas reakcji utleniania.Materiał ten jest ceniony za swoją solidną przewodność elektryczną i stabilność strukturalną, zapewniającą, że cykle rozładowania przebiegają z przewidywalną wydajnością.Kompozyty na bazie krzemu zyskują coraz większe uznanie ze względu na swoje właściwości znacznie przewyższające grafit;jednakże wprowadzenie takich materiałów wymaga starannej optymalizacji, aby przeciwdziałać znacznej ekspansji objętościowej i ograniczeniom cyklu życia.

Zastosowanie nanotechnologii wpłynęło na zaawansowane projekty anod poprzez integrację nanocząstek krzemu, warstw grafenu lub innych komponentów w nanoskali.Innowacje te przyczyniają się do uwzględnienia ekspansji podczas powtarzalnych cykli ładowania, co zwiększa użyteczność materiałów w rzeczywistych zastosowaniach.

• W wielkoskalowych systemach magazynowania energii, zaprojektowanych z myślą o obniżeniu kosztów produkcji w przeliczeniu na kilowatogodzinę, kładzie się nacisk na zwiększoną wydajność anod.

• Sukcesy eksperymentalne podkreślają ewoluującą rolę ulepszeń materiałowych w zwiększaniu pojemności akumulatorów, wywołując efekty falowe we wszystkich sektorach przemysłu zależnych od postępu w zakresie gęstości energii.

Separator

Separator pełni funkcję istotnego pośrednika, fizycznie izolującego elektrody, aby zapobiec zwarciom, jednocześnie umożliwiając jonom litu swobodny przepływ podczas cykli ładowania i rozładowywania.Jego architektura charakteryzuje się staranną równowagą pomiędzy porowatością a wytrzymałością materiału, zapewniając funkcjonalność w różnych warunkach.Dominującym rozwiązaniem w konstrukcjach akumulatorów o wysokiej wydajności stały się membrany z powłoką ceramiczną, oferujące doskonałą odporność na naprężenia termiczne oraz niezawodne przewodnictwo jonowe.

W praktyce separator uznawany jest za element, którego braki funkcjonalne mogą negatywnie wpłynąć na trwałość akumulatora i stabilność jego pracy.

• Testy przemysłowe podkreśliły znaczenie dostosowywania konstrukcji separatorów do wymagań konkretnych zastosowań, takich jak przenośna elektronika, zastosowania motoryzacyjne i maszyny o dużej wytrzymałości.

• Skalowalna poprawa trwałości separatora odzwierciedla szersze cele branżowe, jakim jest minimalizacja awarii operacyjnych w szerokim spektrum urządzeń.

Elektrolit

Elektrolity zapewniają mobilność jonów litu pomiędzy elektrodami, tworząc chemiczny szkielet cykli ładowania i rozładowania.Do formułowania elektrolitów zwykle stosuje się sole litu, takie jak LiPF₆, rozpuszczone w rozpuszczalnikach organicznych w celu optymalizacji właściwości przewodzenia.Rozwiązanie kwestii bezpieczeństwa związanych z łatwopalnością płynnych elektrolitów stało się katalizatorem badań nad alternatywami w stanie stałym i na bazie żelu.

Te powstające systemy elektrolitów nie tylko obiecują sejsmiczną poprawę wytrzymałości termicznej, ale także łagodzą ryzyko związane z wyciekami lub zmiennością.

• Zgodność z kompaktową architekturą urządzeń stanowi punkt odniesienia podczas opracowywania elektrolitów dostosowanych do elektroniki użytkowej.

• Postęp w zakresie elektrolitów półprzewodnikowych nabiera tempa, co stanowi zwrot w branży w kierunku połączenia celów w zakresie bezpieczeństwa i miniaturyzacji.

Obudowa ochronna

Obudowa ochronna otacza wewnętrzne elementy akumulatora, chroniąc je przed naprężeniami mechanicznymi, dynamiką termiczną i zanieczyszczeniami zewnętrznymi.Ze względu na swoją odporność tradycyjnie stosuje się obudowy stalowe i aluminiowe, ale coraz częściej bada się zastosowanie lekkich materiałów w celu usprawnienia profili wagowych bez pogarszania ogólnej ochrony.

Wielowarstwowe powłoki zintegrowane z konstrukcją obudowy zapewniają większą trwałość, przeciwdziałając degradacji spowodowanej przez elementy korozyjne w długotrwałych warunkach pracy.Innowacyjne obudowy nie tylko zapewniają integralność strukturalną, ale także wydłużają żywotność baterii.

• Akumulatory o dużej pojemności korzystają z adaptacyjnych konstrukcji obudów wyposażonych w systemy chłodzenia w celu ograniczenia ryzyka termicznego, szczególnie w pojazdach elektrycznych.

• Ciągłe udoskonalanie technologii obudowy wspiera postęp w strategiach rozpraszania ciepła w celu zapewnienia stabilności operacyjnej.

Analiza materiału

Optymalizacja materiałów ma kluczowe znaczenie dla rozwoju technologii akumulatorów litowo-jonowych, przy czym komponenty katodowe i anodowe często wymagają znacznych wysiłków i kosztów produkcyjnych.Rosnące przesunięcie w kierunku zrównoważonych alternatyw, w tym litu i siarki (Li-S) oraz związków sodu i jonów, ma na celu osiągnięcie równowagi między efektywnością kosztową, względami środowiskowymi i potencjałem produkcji energii.Katody bogate w nikiel i konstrukcje niezawierające kobaltu stanowią wymierny krok w kierunku ograniczenia zależności od kosztownych i wrażliwych ekologicznie materiałów.

Anody z kompozytu krzemowego, choć obiecują drastyczny wzrost wydajności, w dalszym ciągu stoją przed wyzwaniami związanymi z powszechną integracją ze względu na skutki ekspansji i obawy dotyczące trwałości.Rozwiązania z zakresu materiałów hybrydowych są uważane za pragmatyczną ścieżkę, łączącą najnowocześniejsze przełomy z ustalonymi wskaźnikami niezawodności.

• Separatory na bazie polimerów, takie jak polipropylen (PP) i polietylen (PE), wykazują zdolność dostosowywania się do różnych warunków temperaturowych, a celowa inżynieria ma na celu zharmonizowanie przepuszczalności jonów z integralnością mechaniczną.

• Wspólny postęp w naukach o materiałach łączy innowacyjne przełomowe osiągnięcia z funkcjonalnością, wzmacniając dążenie do bezpieczniejszych, wydajniejszych i dostępnych systemów magazynowania energii dostosowanych do współczesnych wymagań technologicznych.

Ostatecznie każdy element konstrukcyjny akumulatorów litowo-jonowych stanowi przykład złożonej syntezy nauk o materiałach i inżynierii, skupionej na rozszerzaniu funkcjonalności i użyteczności akumulatorów w różnorodnych zastosowaniach.

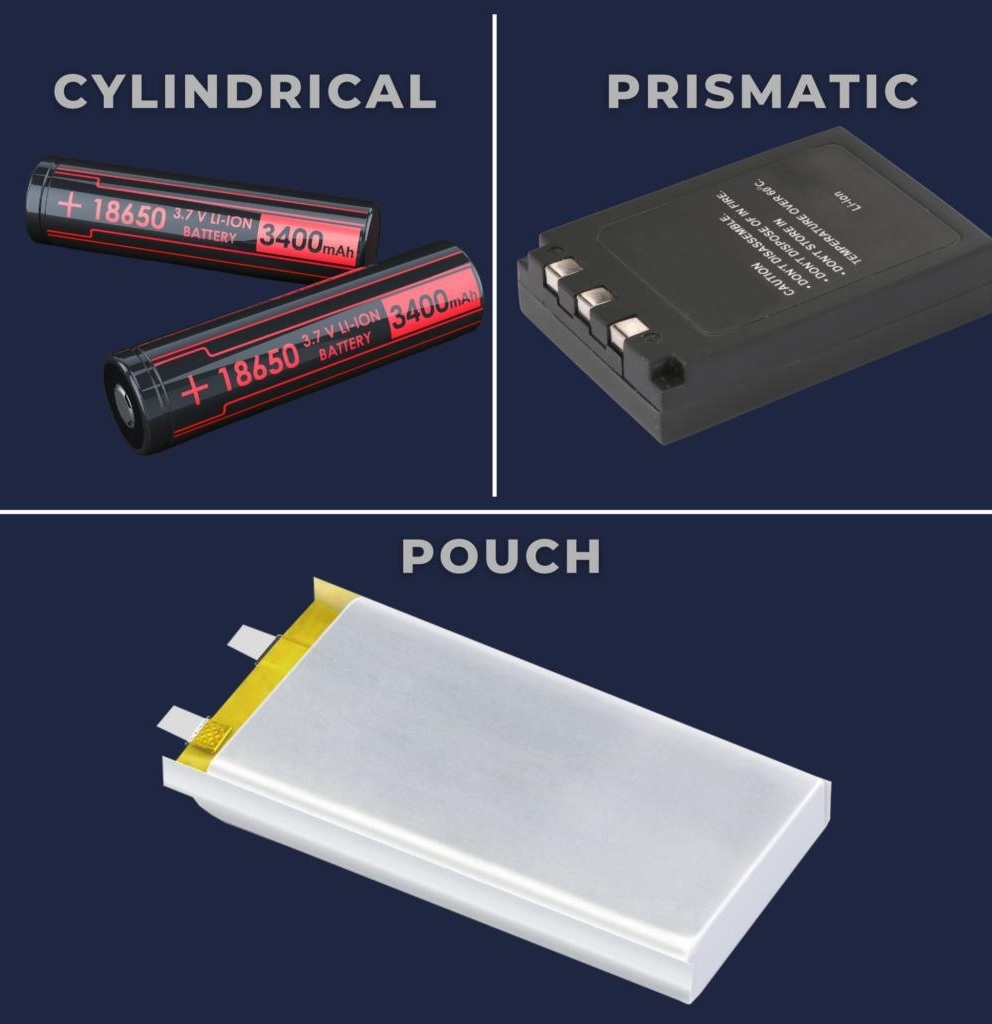

Technologie pakowania akumulatorów litowo-jonowych

Technologie pakowania stosowane w akumulatorach litowo-jonowych znacząco wpływają na ich ogólną gęstość energii, wagę, skalowalność produkcji i standardy bezpieczeństwa.W miarę jak rośnie globalne zapotrzebowanie na wydajniejsze i przyjazne dla środowiska systemy akumulatorów, branża stale wprowadza innowacje i udoskonala metody pakowania.Odrębne podejścia do pakowania odpowiadają różnorodnym zastosowaniom i konkretnym celom inżynieryjnym, kształtując trajektorię sektora poprzez cztery główne strategie.

Baterie pryzmatyczne

Baterie pryzmatyczne charakteryzują się prostokątną architekturą ogniw, zoptymalizowaną pod kątem wydajności przestrzennej i solidnej stabilności mechanicznej.Taka konstrukcja sprawia, że ​​są one preferowanym wyborem do zastosowań wymagających niezawodnych konfiguracji konstrukcyjnych, takich jak pojazdy elektryczne (EV) i ciężki sprzęt przemysłowy.Ich nieodłączna sztywność ogranicza ryzyko odkształcenia i wewnętrznych zwarć podczas cykli operacyjnych, zwiększając trwałość w środowiskach o dużym obciążeniu.

Koncentracja inżynieryjna i wyzwania:

• Precyzja produkcji okazuje się istotnym wyzwaniem, ponieważ akumulatory pryzmatyczne wymagają starannego montażu ogniw, aby osiągnąć jednolitą i przewidywalną wydajność w produkcji na dużą skalę.

• Zmienność procesów produkcyjnych może prowadzić do niespójności, które mogą ograniczać niezawodność i bezpieczeństwo operacyjne.

Postępy w stawianiu czoła wyzwaniom:

• Automatyzacja: Wyrafinowane techniki automatyzacji, w tym precyzyjne mechanizmy wyrównywania, są szeroko stosowane w celu zmniejszenia rozbieżności w produkcji.

• Spawanie laserowe: Szersze zastosowanie spawania laserowego optymalizuje wytrzymałość konstrukcji, zmniejszając liczbę defektów i utrzymując niezawodność ogniw.

• Aplikacje o znaczeniu krytycznym: Poprawa niezawodności jest ważna w przypadku systemów pojazdów elektrycznych, które wymagają długiej żywotności i stabilnej pracy.

Baterie pryzmatyczne symbolizują dążenie branży do zrównoważenia wytrzymałości konstrukcyjnej ze złożonością montażu, zapewniając funkcjonalność w wymagających scenariuszach.

Baterie cylindryczne

Baterie cylindryczne, spotykane głównie w standardowych formatach, takich jak modele 18650 i 21700, nadal cieszą się dużą popularnością na rynkach elektroniki przenośnej i mikromobilności.Ich symetryczne kształty przyczyniają się do usprawnienia procesów produkcji masowej i wzajemnej kompatybilności, redukując koszty i upraszczając wymagania inżynieryjne.

Wydajność i ograniczenia:

• Optymalizacja przestrzeni: Formaty cylindryczne stoją przed wyzwaniami związanymi z minimalizacją marnowanej objętości akumulatorów, pomimo sześciokątnych wzorów upakowania zapewniających częściowe ograniczenie.

• Zarządzanie ciepłem: Efektywne odprowadzanie ciepła pozwala zachować optymalną wydajność i uniknąć problemów termicznych w gęsto zmontowanych konfiguracjach.

Innowacje Udoskonalanie:

(1)Kompaktowe systemy chłodzenia: Zintegrowane mechanizmy chłodzące poprawiają zarządzanie ciepłem bez wpływu na aranżację przestrzenną w systemach akumulatorowych.
(2) Kleje strukturalne: Zastosowanie zaawansowanych materiałów samoprzylepnych poprawia integrację fizyczną i wykorzystanie przestrzeni.
(3) Postęp materiałowy: Nowy skład chemiczny akumulatorów i innowacje w zakresie elektrod jeszcze bardziej przesuwają granice gęstości energii w konstrukcjach cylindrycznych.

Baterie cylindryczne są nadal uniwersalnymi rozwiązaniami, wspieranymi przez konsekwentne postępy mające na celu wyeliminowanie nieefektywności przestrzennej i termicznej w celu zapewnienia szerszego zastosowania.

Etui na baterie

Baterie etui, wykonane z elastycznych i lekkich konstrukcji, zapewniają niezrównaną gęstość energii i możliwości dostosowania strukturalnego.Ich konfigurowalne kształty mieszczą kompaktową elektronikę użytkową i narzędzia przemysłowe, w których ważna jest maksymalizacja przechowywania w ograniczonych przestrzeniach.

Strukturalne kompromisy i słabe punkty:

• Kruchość mechaniczna: Plastyczne obudowy akumulatorów kieszeniowych są podatne na przebicia i naciski zewnętrzne, co stwarza potencjalne zagrożenie dla bezpieczeństwa.

• Koszty produkcji: Złożone procesy montażu i protokoły obsługi przyczyniają się do podwyższonych kosztów produkcji.

Zwiększanie wykonalności projektowania i produkcji:

(1) Wzmocnione warstwy polimeru: Producenci łączą ochronne polimery i materiały laminowane, aby poprawić trwałość mechaniczną.

(2) Sztywne kapsułkowanie: Dodanie sztywnych pojemników zewnętrznych zwiększa ochronę w środowiskach wymagających wyższej niezawodności operacyjnej.

(3) Techniki skalowalne: Rozwój technologii produkcji „z roli na rolę” i zaawansowanych technologii powlekania ma na celu uproszczenie procesów produkcyjnych, zwiększenie efektywności kosztowej i zwiększenie niezawodności podczas transportu.

Baterie etui na nowo definiują innowację w kompaktowych i lekkich formatach, szczególnie skupiając się na utrzymaniu bezpieczeństwa i skalowalności podczas jazdy.

Cell-to-Pack (CTP) i pojawiające się innowacje

Technologia CTP eliminuje moduły pośrednie, integrując ogniwa bezpośrednio w ostatecznej konfiguracji baterii.Takie postępy promują wyjątkową efektywność przestrzenną, zmniejszoną wagę i wyższą gęstość energii, na nowo definiując sposób projektowania akumulatorów pod kątem nowoczesnych zastosowań.

Wyróżnienie liderów branży

• Bateria ostrza BYD: Zastosowanie specjalistycznych układów ogniw zaprojektowanych w celu ograniczenia ryzyka ucieczki ciepła, zapewniając zwiększone bezpieczeństwo operacyjne.

• Systemy modułowe CATL: Usprawnione modułowe metodologie produkcji umożliwiają dostosowywanie ram na różnych platformach motoryzacyjnych, skutecznie zaspokajając różne potrzeby.

Kierunki nowej generacji

• Komórka-ciało (CTB): Integracja ogniw akumulatorowych z nadwoziami pojazdów optymalizuje wykorzystanie przestrzeni, jednocześnie zapewniając znaczne korzyści w zakresie redukcji masy.

• Od ogniwa do podwozia (CTC): Osadzanie ogniw akumulatorowych w konstrukcji podwozia zwiększa trwałość, odporność na zderzenia i ogólną wydajność systemu.

Te powstające projekty łączą zaawansowaną inżynierię konstrukcyjną z najnowocześniejszymi innowacjami w zakresie akumulatorów, obiecując rozszerzony zasięg operacyjny, zwiększoną gęstość mocy i zintegrowane ulepszenia w zakresie zrównoważonego rozwoju.Takie przełomy na nowo definiują standardy branżowe w zakresie technologii opakowań w sektorach motoryzacyjnym i elektronicznym.

Ewolucja technologii pakowania akumulatorów litowo-jonowych pokazuje zbieżność wiedzy inżynieryjnej i postępu materiałowego, kładąc podwaliny pod transformacyjne rozwiązania w zakresie zrównoważonej energii.

Procesy i sprzęt do produkcji akumulatorów litowo-jonowych

Produkcja akumulatorów litowo-jonowych obejmuje wyrafinowane technologicznie metody mające na celu osiągnięcie maksymalnej dokładności, wydajności operacyjnej i niezachwianej jakości.Postępy w procesach produkcyjnych i projektach sprzętu umożliwiły branży optymalizację wydajności i trwałości akumulatorów.Poniżej znajduje się szczegółowe omówienie podstawowych kategorii sprzętu, kluczowych dla procesów produkcji akumulatorów.

Przygotowanie i mieszanie materiału

Aby akumulator działał niezawodnie i miał długą żywotność, wymagane jest konsekwentne przygotowanie materiału.

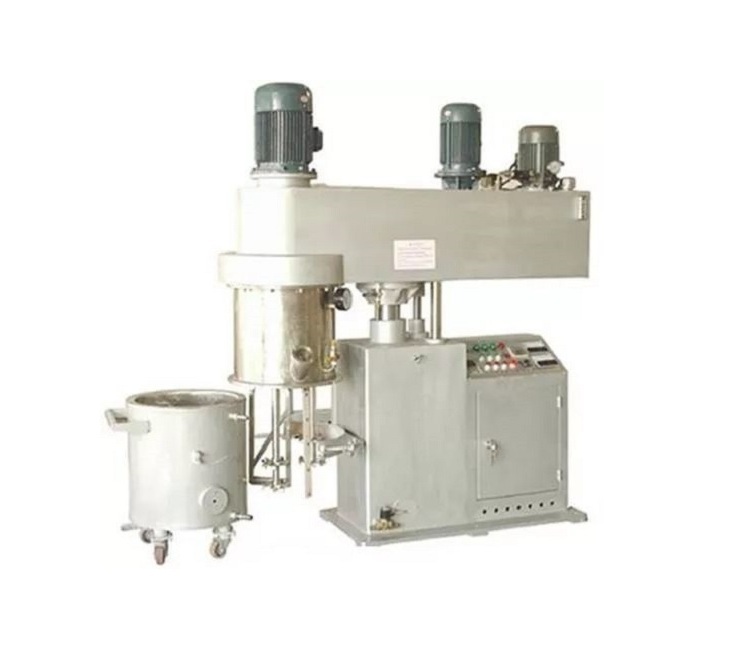

Próżniowy mieszalnik planetarny

• Ułatwia równomierne mieszanie materiałów aktywnych, środków przewodzących i spoiw w jednolitą zawiesinę.

• Wdraża adaptacyjne systemy sterowania, które dostosowują się w oparciu o lepkość i zachowanie cząstek podczas cykli mieszania.

• Testy empiryczne umożliwiają operatorom dostosowanie parametrów, zapewniając optymalną konsystencję zawiesiny dostosowaną do potrzeb operacyjnych.

Produkcja elektrod

Precyzja podczas wytwarzania elektrody determinuje ogólną wydajność i stabilność akumulatorów litowo-jonowych.

Maszyny do powlekania elektrod

• Nakłada zawiesinę elektrodową na folie metalowe z tolerancją grubości często w granicach ±3 µm.

• Systemy ciągłego powlekania typu „roll-to-roll” wyposażone w czujniki wykrywają odchylenia grubości, utrzymując równomierny rozkład zawiesiny.

• Lepkość zawiesiny i prędkość powlekania są regulowane na podstawie danych w czasie rzeczywistym, aby poprawić pokrycie i zmniejszyć defekty.

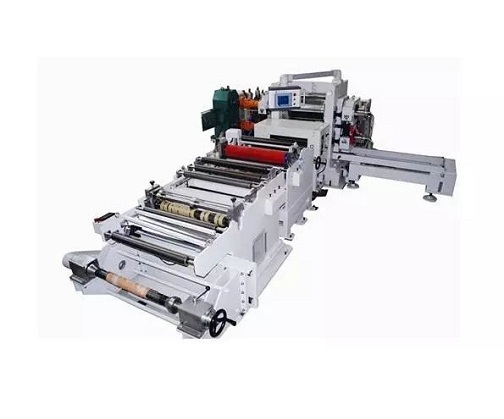

Prasa rolkowa

• Prasuje elektrody powlekane w celu zwiększenia gęstości materiału i przewodności.

• Integruje programowalne regulatory ciśnienia i modułowe cylindry walcujące w celu precyzyjnej kontroli zagęszczania.

• Regulowane parametry prasy w oparciu o praktyczne testy materiałów zapewniają spójność i maksymalizują retencję energii podczas cyklu pracy akumulatora.

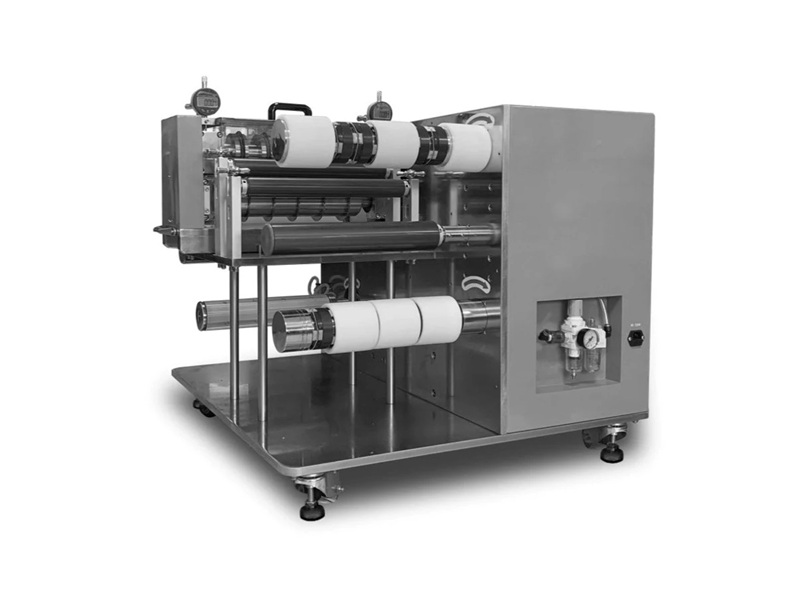

Sprzęt do cięcia wzdłużnego

• Precyzyjnie tnie elektrody do określonych wymiarów, aby zachować jednorodność ogniw akumulatora.

• Łączy technologię cięcia laserowego z systemami kontroli profili krawędzi w celu zwiększenia precyzji cięcia.

• Specjaliści analizują indukowane naprężenia materiału, aby udoskonalić protokoły cięcia wzdłużnego i złagodzić problemy, takie jak powstawanie zadziorów, zapewniając płynne dopasowanie elektrod podczas montażu.

Zespół rdzenia

Dokładność na etapach montażu zasadniczo wpływa zarówno na wewnętrzne wyrównanie, jak i na długoterminową trwałość akumulatora.

Zgrzewanie ultradźwiękowe

• Wykorzystuje wibracje o wysokiej częstotliwości do spawania wypustek elektrody z odbierakami prądu, tworząc mocne i niskooporowe wiązania metaliczne.

• Nowoczesne systemy spawalnicze dynamicznie dostosowują moc wyjściową, aby zmniejszyć liczbę wadliwych spoin i zapewnić stałą siłę wiązania.

• Testy rozciągania służą do sprawdzania wytrzymałości spoiny, a parametry są dostosowywane w celu poprawy trwałości.

Maszyny do nawijania

• Precyzyjnie układa warstwy elektrod w koncentryczne rdzenie akumulatorów, aby zachować jednolitą wydajność elektrochemiczną.

• Czujniki naprężenia i kamery wyrównujące zapobiegają niewspółosiowości i zapewniają ciasno warstwowe projekty.

• Operatorzy dostosowują ustawienia napięcia w oparciu o elastyczność elektrody, aby zmniejszyć wewnętrzne naprężenia mechaniczne i chronić integralność akumulatora.

Obsługa i wprowadzanie elektrolitu

Obchodzenie się z delikatnymi i wrażliwymi na wilgoć elektrolitami wymaga doskonałej kontroli środowiska i precyzyjnych technik.

Pudełka na rękawiczki

• Utrzymuje ultrasuchą atmosferę odpowiednią do przetwarzania elektrolitu, z poziomem wilgotności kontrolowanym poniżej 1 ppm.

• Integruje czujniki wilgoci i zautomatyzowane systemy oczyszczania gazów w celu spójnego wykrywania i regulacji.

• Wymagane jest szkolenie, aby zapobiec zanieczyszczeniom, które mogą uszkodzić komponenty i zmniejszyć niezawodność procesu.

Maszyny do napełniania elektrolitem

• Zapewnia dokładne wprowadzanie elektrolitu za pomocą programowalnych głowic napełniających i precyzyjnych zaworów, utrzymując jednorodność wsadu.

• Operatorzy analizują zachowanie ogniw po napełnieniu, aby potwierdzić prawidłowe nasycenie i uniknąć braku równowagi, który pogarsza wydajność akumulatora.

Formacja i walidacja

Ta faza inicjuje funkcjonalność elektrochemiczną i ocenia wskaźniki wydajności, kładąc podwaliny pod stabilność operacyjną akumulatora.

Systemy formowania i testowania

• Wykonuje początkowe cykle ładowania i rozładowania, tworząc warstwę styku ciało stałe-elektrolit (SEI), warstwę istotną dla długoterminowej niezawodności.

• Podczas wysokowydajnych testów wykorzystuje analitykę opartą na sztucznej inteligencji, aby wykryć anomalie i zoptymalizować proces formowania.

• Pomiary impedancji porównuje się z danymi dotyczącymi wydajności, aby poprawić cykle operacyjne i zwiększyć wydajność produkcji.

Postępy w zakresie ponownej kalibracji standardów produkcyjnych

Integracja technologiczna stale zmienia wydajność produkcji, spełniając jednocześnie różnorodne wymagania operacyjne.

• Spawanie laserowe gwarantuje stabilność termiczną poprzez precyzyjne połączenia.

• Zautomatyzowane systemy kontroli umożliwiają nieinwazyjną kontrolę jakości w czasie rzeczywistym na każdym etapie.

• Inteligentne platformy zarządzania akumulatorami zasilane sztuczną inteligencją monitorują wskaźniki produkcji, zapewniając wgląd w konserwację predykcyjną i redukując przestoje.

• Systemy adaptacyjne dynamicznie uwzględniają zmienność materiałów, ilustrując, jak przyrostowe innowacje zmieniają produkcję akumulatorów litowo-jonowych.

Wniosek

Baterie litowo-jonowe pozostają centralnym elementem nowoczesnych magazynów energii, ponieważ oferują wysoką gęstość energii, długi cykl życia i elastyczne opcje projektowania.Ich działanie zależy od odpowiednich materiałów elektrodowych, separatorów, elektrolitów, osłony ochronnej, konstrukcji opakowania i precyzyjnej kontroli produkcji.Chociaż wyzwania, takie jak gromadzenie się ciepła, degradacja materiałów, zagrożenia dla bezpieczeństwa i złożoność produkcji nadal istnieją, ciągłe udoskonalanie materiałów, opakowań i zautomatyzowanej produkcji sprawiają, że akumulatory litowo-jonowe są bezpieczniejsze, wydajniejsze i lepiej dostosowane do przyszłych potrzeb energetycznych.

Często zadawane pytania [FAQ]

1. Co oznacza „C” w akumulatorach litowo-jonowych?

Termin „C” odnosi się do szybkości ładowania lub rozładowywania akumulatora litowo-jonowego w porównaniu z jego pojemnością.Na przykład współczynnik 1C oznacza, że ​​akumulator można w pełni naładować lub rozładować w ciągu jednej godziny.Niższy współczynnik C oznacza wolniejsze ładowanie, podczas gdy wyższy współczynnik C oznacza szybszy przepływ energii.Wyższe szybkości mogą generować więcej ciepła i mogą skrócić żywotność baterii, jeśli są często używane.

2. Jakie są typowe zastosowania akumulatorów litowo-jonowych?

Baterie litowo-jonowe są szeroko stosowane w urządzeniach wymagających zasilania akumulatorowego.Można je znaleźć w smartfonach, laptopach, aparatach i urządzeniach do noszenia.Są również stosowane w pojazdach elektrycznych i systemach magazynowania energii wykorzystującej energię słoneczną i wiatrową.Wysoka gęstość energii i długa żywotność sprawiają, że nadają się zarówno do małych urządzeń elektronicznych, jak i dużych systemów zasilania.

3. Jak należy prawidłowo obchodzić się z akumulatorami litowo-jonowymi?

Aby zachować wydajność i bezpieczeństwo, należy używać akumulatorów litowo-jonowych ostrożnie.Unikaj częstego ich całkowitego rozładowania i nie przeładowuj ich.Przechowuj je w chłodnym i suchym miejscu, najlepiej częściowo naładowanym, jeśli nie są używane przez dłuższy czas.Ważne jest również, aby zapobiegać zwarciom i nadmiernemu nagrzewaniu, ponieważ mogą one uszkodzić akumulator i skrócić jego żywotność.
