Wyjaśnienie rezystorów omowych: działanie, zastosowania i przewodnik po wyborze

Rezystory omowe to podstawowe elementy obwodu, które zapewniają stabilną rezystancję i działają zgodnie z prawem Ohma, gdzie prąd zmienia się bezpośrednio wraz z przyłożonym napięciem.Ich przewidywalne zachowanie liniowe ułatwia dokładne projektowanie obwodów, testowanie i rozwiązywanie problemów zarówno w prostych, jak i zaawansowanych systemach elektronicznych.Od kontroli prądu i podziału napięcia po kondycjonowanie sygnału i zarządzanie mocą, rezystory omowe są szeroko stosowane, ponieważ pomagają utrzymać niezawodną i stałą wydajność obwodu w normalnych warunkach pracy.

Katalog

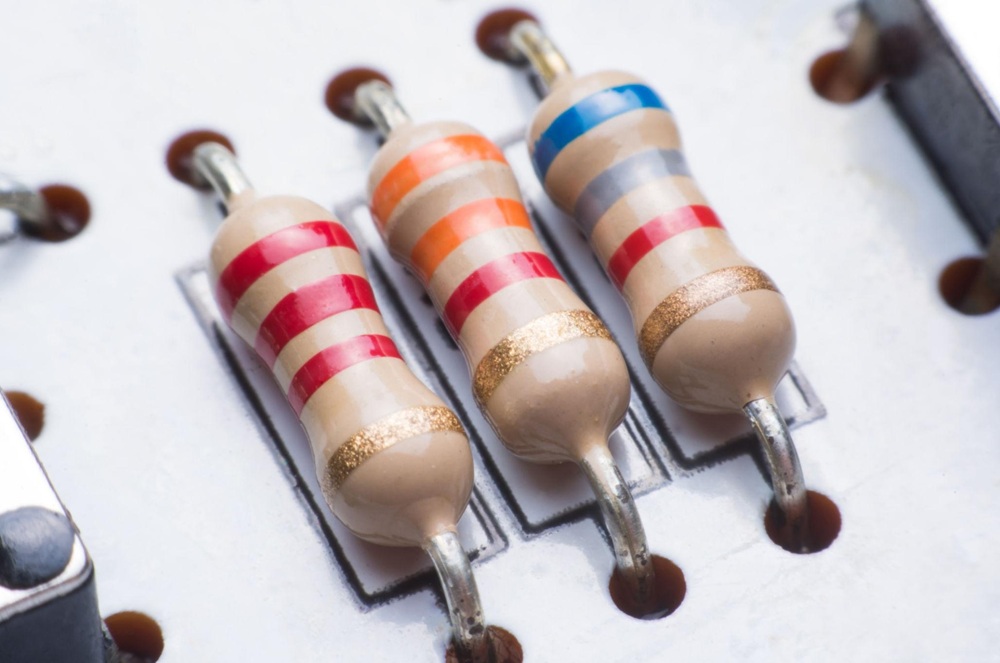

Co to jest rezystor omowy?

Rezystor omowy to element elektryczny o stałej wartości rezystancji, w którym prąd zmienia się wprost proporcjonalnie do przyłożonego napięcia, zgodnie z prawem Ohma.To zachowanie pozostaje stabilne w kontrolowanych warunkach, szczególnie w stałej temperaturze, co sprawia, że ​​odporność nie ma wpływu na zmiany zewnętrzne.Liniowa zależność pomiędzy napięciem i prądem odzwierciedla przewidywalną i stałą wydajność, wspierając stabilną pracę obwodu.

Materiały takie jak miedź, aluminium i srebro w naturalny sposób wykazują zachowanie omowe ze względu na niską rezystywność i stabilną strukturę.Rezystory te pomagają regulować przepływ elektryczny w prosty i niezawodny sposób, dzięki czemu są szeroko stosowane zarówno w obwodach analogowych, jak i cyfrowych w różnych zastosowaniach.

Rezystory omowe zapewniają stabilną pracę w domowych instalacjach elektrycznych, redukując nagłe zmiany napięcia i utrzymując stały przepływ prądu.Obwody przetwarzania sygnału opierają się na swojej stałej rezystancji, aby zachować dokładność podczas transmisji danych.W środowiskach badawczych i testowych pomagają w kalibracji i ocenie obwodów, zapewniając niezawodne zachowanie referencyjne.Ich możliwości adaptacyjne wspierają zastosowania w telekomunikacji, systemach energetycznych i innych nowoczesnych technologiach.

Wykres prądu i napięcia (I-V) rezystora omowego tworzy linię prostą przechodzącą przez początek, pokazując bezpośrednią proporcjonalną zależność.Nachylenie tej linii reprezentuje odwrotność rezystancji, potwierdzając spójne zachowanie elektryczne.Jednakowe zmiany napięcia powodują równe zmiany prądu w stabilnych warunkach.

Charakterystyki IV są powszechnie stosowane w środowisku edukacyjnym i technicznym w celu identyfikacji stabilnych komponentów.Wykresy liniowe wskazują prawidłowe zachowanie rezystora, podczas gdy nieregularne wzory sugerują wady lub niespójności materiałowe.Przegrzanie może zakłócić liniowość, prowadząc do kontroli i regulacji wydajności.Podczas monitorowania systemu wykresy te pomagają wykryć wczesne oznaki niestabilności i zapewniają niezawodne działanie.

Rezystory omowe poprawiają wydajność obwodu, utrzymując stabilny poziom napięcia i redukując niepożądane szumy.Liniowe zachowanie upraszcza projektowanie obwodów i zapewnia spójną interakcję między komponentami.Zastosowania takie jak dystrybucja mocy, systemy czujników i obwody niskiej częstotliwości korzystają z jednolitej rezystancji.Przewidywalna wydajność sprawia również, że analiza i inspekcja obwodów jest prostsza, co wspiera niezawodne i długotrwałe działanie.

Różnice w rezystorach omowych i nieomowych

Kontrasty behawioralne między rezystorami omowymi i nieomowymi

Różnica między rezystorami omowymi i nieomowymi polega na ich zgodności z prawem Ohma:

• Rezystory omowe: Elementy te wykazują stałą rezystancję, co skutkuje liniową zależnością prądu od napięcia (I-V).Ta przewidywalność zapewnia pewność precyzyjnego obliczania przepływów prądu, usprawniając projektowanie obwodów i promując niezawodność.
• Rezystory nieomowe : Odbiegając od stałej rezystancji, rezystory te podlegają zmienności, na którą wpływają takie czynniki, jak zmiany napięcia, temperatury lub prądu.Ich nieliniowe zachowanie IV wprowadza złożoność w modelowaniu matematycznym, a jednocześnie odblokowuje zaawansowane możliwości funkcjonalności adaptacyjnej w dynamicznych środowiskach.

Implikacje podkreślają kontrastujące role tych dwóch typów rezystorów:

• Stabilne środowiska: Rezystory omowe nadają się do zastosowań wymagających spójnego zachowania elektrycznego, powszechnie stosowanych w obwodach podstawowych lub placówkach edukacyjnych, gdzie przewidywalne wyniki ułatwiają naukę i tworzenie prototypów.
• Systemy adaptacyjne: Urządzenia nieomowe odgrywają zasadniczą rolę w obwodach dostosowanych do zmiennych warunków lub reagujących na bodźce zewnętrzne.Termistory wyróżniają się w zastosowaniach związanych z modulacją temperatury, natomiast rezystory zależne od światła (LDR) doskonale sprawdzają się w wykrywaniu zmian w świetle otoczenia.

Wybór typu rezystora często opiera się na równowadze pomiędzy prostotą a możliwościami adaptacji, co staje się ważne w zaawansowanych projektach dostosowanych do zmiennych warunków.

Aplikacje na poziomie obwodu

Role operacyjne rezystorów w obwodach znacznie się różnią:

Rezystory omowe:

• Rezystory węglowe zapewniają ekonomiczne rozwiązania do zastosowań o małej mocy.
• Rezystory z powłoką metalową, cenione za swoją precyzję, dobrze sprawdzają się w środowiskach o wysokiej częstotliwości i niskim poziomie szumów.
• Rezystory drutowe, znane ze swojej odporności, są ważne w zastosowaniach wymagających dokładnego rozpraszania dużej mocy.

Rezystory te obsługują podstawowe zadania, takie jak ograniczanie przepływu prądu, dzielenie napięcia i kondycjonowanie sygnałów elektrycznych.Ich bezpośredni charakter sprawia, że ​​są one wysoko cenione w prototypowaniu, nauczaniu i szybkim iteracyjnym opracowywaniu projektów.

Rezystory nieomowe:

• Diody: sterują procesem prostowania, selektywnie umożliwiając przepływ prądu i przekształcając prąd przemienny w prąd stały.
• Termistory: monitorują i reagują na wahania temperatury, zapewniając precyzyjną kontrolę w zastosowaniach takich jak systemy HVAC i urządzenia zabezpieczające.

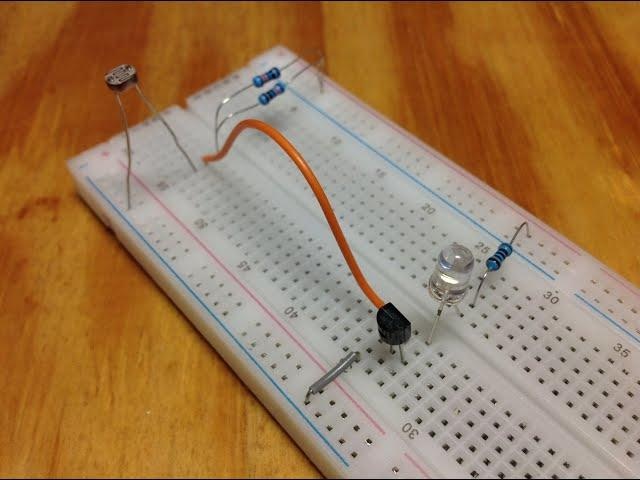

• Rezystory zależne od światła (LDR): Przekładają intensywność światła otoczenia na reakcje elektryczne, umożliwiając zastosowanie takich technologii, jak automatyczna kontrola oświetlenia lub pomiary ekspozycji w fotografii.

Chociaż te komponenty spełniają różne potrzeby operacyjne, połączenie ich mocnych stron często daje optymalne wyniki, szczególnie w wyrafinowanych obwodach, w których przewidywalność spotyka się z możliwością adaptacji, aby przetrwać w dynamicznych warunkach.

Mechanistyczne podstawy zachowania nieomowego

Nieliniowe zachowanie rezystorów nieomowych jest zakorzenione w wzajemnym oddziaływaniu właściwości materiału i zewnętrznego naprężenia elektrycznego.

• Wpływy termiczne: W przypadku żarówek rosnąca temperatura powoduje intensyfikację wibracji atomowych, podnosząc opór i zakłócając liniowe zachowanie prądu i napięcia.To pokazuje, jak temperatura głęboko wpływa na przewodnictwo elektryczne.
• Dynamika półprzewodników: Domieszkowane półprzewodniki, takie jak te w diodach i tranzystorach, wykazują zjawiska nieliniowe w wyniku zmian w przepływie nośników ładunku w ich strukturach.Zmiany w przyłożonych wynikach wydajności napięcia, takie jak aktywacja lub nasycenie napięcia progowego, mechanizmy niezbędne do regulacji mocy i wzmacniania sygnału w coraz bardziej złożonych systemach elektronicznych.

Projektowanie pod kątem zmienności nieomowej wymaga specjalistycznych praktyk inżynierskich:

• W projektach dodano marginesy bezpieczeństwa, aby uwzględnić zmiany rezystancji.
• Narzędzia analizy dynamicznej pomagają przewidzieć zachowanie operacyjne w warunkach stresu.
• Współpraca pomiędzy elektrotechniką a materiałoznawstwem ułatwia opracowywanie innowacyjnych rozwiązań dostosowanych do praktycznych wyzwań.

Wysiłki te podkreślają dynamiczną relację między konstrukcją systemu a właściwościami materiału, ukazując skomplikowaną równowagę wymaganą do efektywnego działania urządzenia.

Decyzje strategiczne w integracji rezystorów

Na decyzję o zastosowaniu rezystorów omowych i nieomowych wpływają potrzeby i cele obwodu.

• Proste wymagania : Ci, którzy stawiają na prostotę lub poruszają się po podstawowych projektach systemów, często uważają rezystory omowe za bardzo praktyczne.Ich spójne zachowanie jest zgodne z aplikacjami poszukującymi stabilnej i przewidywalnej wydajności.
• Systemy dynamiczne i inteligentne: Rezystory o charakterystyce nieliniowej sprawdzają się w zastosowaniach związanych z otoczeniem, takich jak technologie energooszczędne lub systemy zautomatyzowane.Diody zapobiegają prądowi wstecznemu w panelach słonecznych;warystory chronią przed nieoczekiwanymi stanami przejściowymi napięcia;termistory regulują przepływ zasobów w systemach grzewczych, aby zwiększyć niezawodność i bezpieczeństwo.

Pojawiające się technologie podkreślają kooperatywną rolę obu typów rezystorów.W przypadku zaawansowanych systemów, takich jak urządzenia IoT, instalacje energii odnawialnej i inteligentne sieci, płynna integracja stabilności omowej z nieomowymi możliwościami adaptacji zapewnia, że ​​cały system jest nie tylko wydajny, ale także reaguje na wymagania operacyjne.

Jak prawo Ohma ma zastosowanie do rezystorów omowych?

Prawo Ohma, wyrażone matematycznie jako (V = I razy R), opisuje proporcjonalną zależność pomiędzy napięciem (V), prądem (I) i rezystancją (R) w rezystorze omowym.Jako podstawowa koncepcja w elektrotechnice, zapewnia niezawodne ramy do przewidywania interakcji tych parametrów, umożliwiając profesjonalistom precyzyjne dostrajanie obwodów w różnych warunkach.Możliwość przełożenia tej liniowej zależności na praktykę podkreśla jej wieloaspektową wartość w niezliczonych zastosowaniach.

Zasada ta nie jest tylko teoretyczna, jest głęboko powiązana z rutynowymi zadaniami inżynieryjnymi.Na przykład w podstawowych pomiarach obwodów rezystancyjnych prawo Ohma służy do potwierdzania spadków napięcia i pomiaru poziomów prądu, zapewniając zgodność obwodów z pierwotnymi założeniami projektowymi.Takie procesy weryfikacji odgrywają zasadniczą rolę w unikaniu nieoczekiwanych niepowodzeń operacyjnych.W środowiskach wymagających korekt na miejscu, takich jak testowanie prototypów lub rozwiązywanie problemów z systemami elektrycznymi, proste obliczenia wymagane przepisami prawa łagodzą złożoność, zwiększając wydajność podczas interwencji.

Prawa Ohma są wykorzystywane w różnych praktykach inżynierskich, często służąc jako podstawa doboru komponentów i integralności obwodów.Na przykład:

• Rezystory ograniczające prąd do diod LED: Rezystory te zapobiegają uszkodzeniu diod LED przez nadmierny prąd, obliczone przy użyciu (R = V/I).Ten przemyślany dobór przedłuża funkcjonalność wrażliwych komponentów, jednocześnie zwiększając niezawodność.Specjaliści pracujący ze skomplikowaną elektroniką często podchodzą do tego zadania zachowując równowagę precyzji i przewidywania.

• Dzielniki napięcia dla przewidywalnych wyjść: Konfigurowanie rezystorów szeregowo pozwala projektantom generować stałe napięcia wyjściowe przy minimalnych wahaniach.Technika ta jest korzystna w zastosowaniach takich jak zasilanie czujników lub urządzeń analogowych.Zapewnienie kontroli nad wahaniami napięcia odzwierciedla zarówno umiejętności techniczne, jak i intuicyjne zrozumienie, w jaki sposób prawo Ohma reguluje te konfiguracje.

Rozumiejąc powiązanie między zasadami teoretycznymi a wynikami praktycznymi, można dostroić konfiguracje rezystorów, aby spełniały wymagania wydajnościowe, zapewniając optymalną funkcjonalność urządzeń stosowanych w nowoczesnych systemach elektronicznych.

Chociaż prawo Ohma zapewnia przejrzystość w przypadku rezystorów omowych, elementów, w których rezystancja pozostaje stała, jest nieskuteczne przy opisywaniu zachowania urządzeń nieomowych, takich jak diody, tranzystory lub warystory.Elementy te wykazują nieliniową zależność między napięciem i prądem, co wymaga alternatywnych metod analitycznych.Dynamiczne modele rezystancji, zapisane jako (R = dV/dI), służą do uchwycenia małych zmian w zachowaniu komponentów.

• Rozważania projektowe dotyczące elementów nieomowych : W takich dziedzinach jak elektronika mocy czy systemy półprzewodnikowe profesjonaliści muszą stawić czoła nieprzewidywalnej naturze zachowań nieomowych.Sprostanie tym wyzwaniom często wiąże się z iteracyjnymi kalibracjami, symulacjami obliczeniowymi i weryfikacją eksperymentalną.Opanowanie równowagi pomiędzy rygorem analitycznym a zdolnościami adaptacyjnymi stanowi podstawę rozwoju wysokowydajnych obwodów.

• Znaczenie elastycznego podejścia: Praca nad tymi złożonościami buduje elastyczne podejście.Pomaga to w dostosowaniu technik do różnych sytuacji elektrycznych.Uchwycenie rozróżnienia między elementami omowymi i nieomowymi dodatkowo zwiększa ich zdolność do precyzyjnego poruszania się po skomplikowanych projektach systemów.

Zasady prawa Ohma wykraczają poza tradycyjne zastosowania, znajdując zastosowanie w postępowych i zrównoważonych przedsięwzięciach inżynieryjnych.W tych scenariuszach jego spostrzeżenia odgrywają kluczową rolę w optymalizacji zużycia energii i udoskonalaniu konfiguracji specyficznych dla obwodów.

Niektóre godne uwagi aplikacje obejmują:

• Energooszczędne projekty: Osiągnięcie zmniejszonych strat energii przy zachowaniu pożądanej wydajności operacyjnej wymaga rozsądnego zbadania dynamiki napięcia i prądu w sieciach rezystancyjnych.Rezystory są skonfigurowane tak, aby obsługiwały konstrukcje o małej mocy i zmniejszały zużycie energii.

• Diagnostyka i analiza usterek: Niezależnie od tego, czy chodzi o identyfikację uszkodzonych rezystorów, czy izolowanie nieregularnych ścieżek prądowych, prawo Ohma służy jako szybki i niezawodny punkt odniesienia przy rozwiązywaniu problemów z systemem.Zrozumienie korelacji różnych parametrów pozwala na szybkie wykrywanie usterek, oszczędzając zarówno siłę roboczą, jak i zasoby podczas prac konserwacyjnych lub naprawczych.

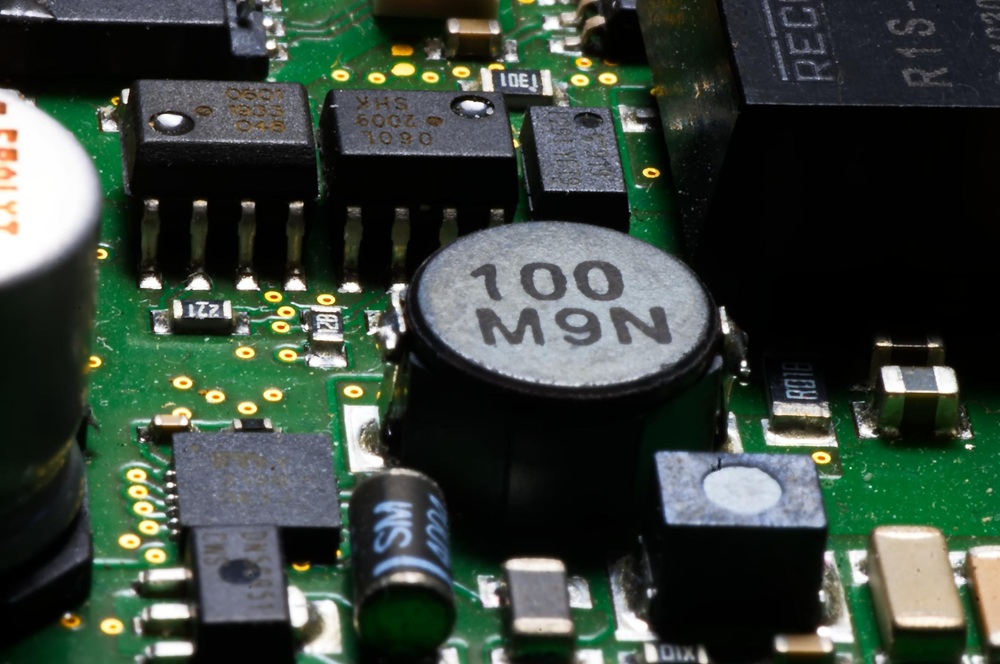

Zastosowania rezystorów omowych

Obwody elektroniczne

Rezystory omowe zajmują centralną pozycję w tworzeniu niezawodnych obwodów elektronicznych, zapewniając precyzyjną kontrolę nad dynamiką elektryczną.Regulują przepływ prądu i stabilizują poziomy napięcia, zwiększając trwałość i stałą wydajność wrażliwych komponentów, takich jak diody elektroluminescencyjne (LED), tranzystory i obwody scalone.Na przykład, dzięki ich zastosowaniu jako rezystorów ograniczających prąd, przepięcia elektryczne i potencjalne uszkodzenia tych komponentów są skutecznie łagodzone, co jest środkiem zapobiegawczym krytycznym dla długowieczności operacyjnej.Ich spójne właściwości elektryczne czynią je preferowaną opcją w różnorodnych projektach obwodów wymagających przewidywalności i wydajności.

• Dzielniki napięcia charakteryzują się precyzją, umożliwiając dokładną regulację napięcia wyjściowego, idealną dla podzespołów obwodu.Przypadki użycia obejmują dostrajanie czułości wyjściowej czujnika i optymalizację częstotliwości sygnału audio.

• Obwody RC wykorzystują kontrolowane cykle ładowania i rozładowania, wspomagane przez rezystory omowe, do zastosowań takich jak procesy synchronizacji, modyfikacje kształtu fali i filtrowanie elektromagnetyczne.Możliwości te przekładają się bezpośrednio na technologie codziennego użytku, w tym oscylatory, procesory sygnałowe i podstawowe zegary elektroniczne.

W domenach przemysłowych

Ekosystemy przemysłowe przyjęły wartość rezystorów omowych jako podstawowego sprzętu, a ich zastosowania obejmują projektowanie systemów audio, energoelektronikę, sterowanie automatyką i adaptację energii odnawialnej.

• W technologii audio rezystory omowe zarządzają wzmocnieniem sygnału i stabilizują siłę dźwięku, synergizując wydajność w celu utrzymania wierności tonalnej i ograniczenia zniekształceń.Niezależnie od tego, czy są stosowane w precyzyjnych konfiguracjach studyjnych, czy w produktach codziennego użytku, takich jak słuchawki, ich wkład wzbogaca wrażenia słuchowe na różnych poziomach sprzętu.
• Elektronika mocy wykorzystuje rezystory omowe jako rezystory upływowe do rozpraszania ładunków resztkowych z kondensatorów podczas wyłączania zasilania, poprawiając protokoły bezpieczeństwa, zapewniając jednocześnie zgodność techniczną i wygodę konserwacji.
• Systemy cyfrowe integrują rezystory podciągające i ściągające w celu zdefiniowania stanów logicznych, zapewniając solidną inicjalizację i stabilną interakcję z mikrokontrolerami i klastrami czujników.
• Rezystory omowe są stosowane w systemach motoryzacyjnych i HVAC do kontrolowania prądu silnika i zmniejszania wahań napięcia w przetwornicach mocy.Role te wspierają nowoczesny projekt elektromechaniczny.

Te różnorodne zastosowania podkreślają możliwości adaptacji i praktyczność rezystorów omowych w kształtowaniu wysoce wydajnych i specjalistycznych maszyn do użytku przemysłowego i konsumenckiego.

Powszechna integracja rezystorów omowych wynika z kluczowych zalet, które zapewniają niezawodność, przystępność cenową i dostępność techniczną.Ich rezystancja liniowa zapewnia spójność w różnych zakresach napięcia, co jest podstawą obwodów wymagających precyzyjnego zachowania elektrycznego.Ponadto projekty podstawowe i zaawansowane odnoszą w równym stopniu korzyści z ich prostej implementacji, rozszerzając ich znaczenie ze środowisk edukacyjnych na innowacje profesjonalne.

W zakresie operacyjnym pojawiają się jednak wyzwania:

• Stała rezystancja ogranicza elastyczność obwodu.Gdy potrzebne jest regulowane sterowanie, stosuje się rezystory zmienne lub potencjometry.

• W warunkach wysokiego natężenia prądu pojawiają się problemy z rozpraszaniem ciepła, wymagające dodatkowych środków, takich jak radiatory, mechanizmy wymuszonego chłodzenia lub dobór rezystorów o większej mocy znamionowej, aby utrzymać funkcjonalność bez pogorszenia.

Strategie projektowania pomagają zmniejszyć te ograniczenia.Przy wyborze komponentów kierują się kompromisami między kosztem a wydajnością.

Rezystory omowe nadają się do sekcji stabilnych, natomiast części regulowane są stosowane w zmieniających się warunkach.Takie podejście wspiera efektywność i spełnia cele w zakresie kosztów i wydajności.

Studia przypadków i przykłady

Prosty eksperyment zapewnia pragmatyczne podejście do weryfikacji zachowania omowego.Stosując zmienny zasilacz prądu stałego, zbierane są powtarzające się pomiary prądu i napięcia podczas ich przejścia przez rezystor.Dane są następnie nanoszone na wykres I-V, gdzie obserwacja liniowego wykresu przecinającego początek układu potwierdza zgodność z prawem Ohma.Wynik ten oznacza, że ​​opór pozostaje stały pomimo zmian warunków elektrycznych.Natomiast odchylenia od liniowości wskazują na zachowanie nieomowe, w którym rezystancja zmienia się w zależności od przyłożonego napięcia lub prądu.

W procesach inżynieryjnych ten pozornie prosty test ma znaczącą wartość dla zapewnienia dopasowania rezystora do wyznaczonych specyfikacji.

Na przykład:

• Prototypy obwodów często obejmują takie testy w celu sprawdzenia stabilnego działania w różnych warunkach.

• Proces pomaga w identyfikacji potencjalnych anomalii produkcyjnych lub niespójności w jakości materiału, które mogą negatywnie wpłynąć na wydajność.

Metoda ta opiera się na podstawowych zasadach i wspiera niezawodne projektowanie systemów.Pomaga potwierdzić wydajność produkcji i zmniejsza ryzyko podczas opracowywania projektu.

Technika walidacji zachowania omowego wykracza poza swoją postrzeganą prostotę.Służy jako brama do zrozumienia kluczowych aspektów wydajności obwodów i pomaga w stworzeniu godnych zaufania podstaw dla złożonych systemów.Nawet wyrafinowane konstrukcje elektroniczne rządzące nowoczesną technologią mają swoje korzenie w rygorystycznie testowanych komponentach.Takie testy ilustrują aksjomat, że opanowanie podstaw często przekłada się na precyzję na dużą skalę.

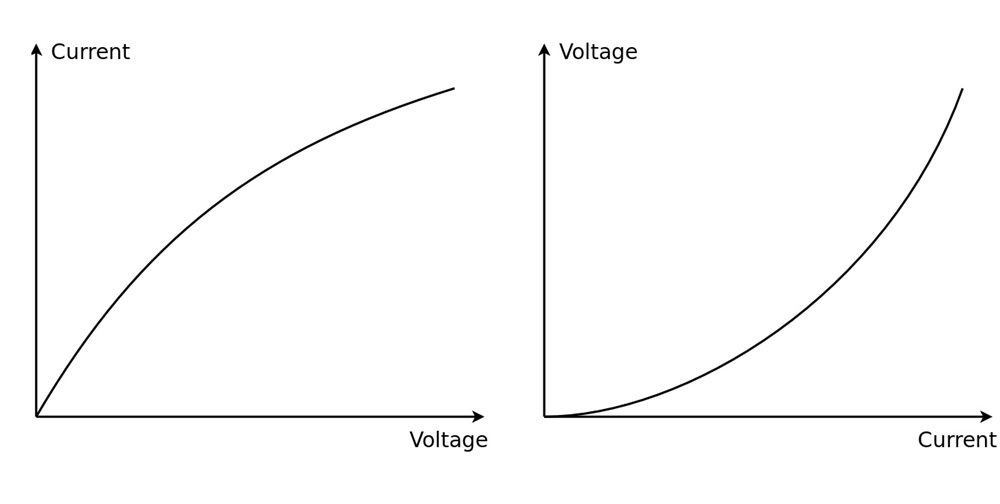

Umiejętność analizowania wykresów IV jest integralną częścią badania zachowań rezystorów omowych i nieomowych.W przypadku rezystorów omowych obserwacja liniowego trendu w zależności IV nie tylko weryfikuje przewidywalną wydajność, ale także upraszcza proces precyzyjnego projektowania obwodów.Ta niezawodność pozwala precyzyjnie dostosować komponenty do wcześniej określonych zakresów operacyjnych, zapewniając stabilność w zastosowaniach wymagających skrupulatnej kontroli.

Natomiast rezystory nieomowe, takie jak diody, termistory i rezystory zależne od światła, wykazują nieliniowe krzywe IV.

Krzywe te zawierają kluczowe dane dotyczące zmiennej rezystancji pod różnymi wpływami zewnętrznymi:

• Termistory wykazują swoją reakcję na zmiany temperatury.

• Rezystory zależne od światła korelują zmiany swojej rezystancji ze zmianami natężenia światła.

Taka zmienność rezystancji przekształca te komponenty w niezbędne narzędzia do specjalistycznych zastosowań, w tym do przemysłowych systemów monitorowania temperatury i adaptacyjnych modułów wykrywania światła w ekosystemach inteligentnych urządzeń.

Wykresy IV służą nie tylko do pokazania zachowania rezystora, ale także do wspierania przewidywania w dynamicznym projektowaniu systemu.Doświadczenie w interpretacji tych wykresów może pomóc w podejmowaniu decyzji dotyczących wyboru komponentów spełniających wymagania funkcjonalne, przy jednoczesnym przestrzeganiu środków bezpieczeństwa operacyjnego.

W środowiskach zawodowych:

• Nachylenie wykresu często natychmiast ujawnia krytyczne właściwości materiału lub podkreśla zdolność rezystora do wytrzymywania podwyższonych poziomów prądu.

• Włączenie nowoczesnych narzędzi cyfrowych i platform symulacyjnych zwiększyło potencjał analizowania, manipulowania i przewidywania wyników w oparciu o dane I-V.

Oferując przejrzystość, precyzję i głębsze warstwy zrozumienia, ta metoda wizualizacji napędza rozwój coraz bardziej wyrafinowanych technologii, wzbogacając projekty, od optymalizacji obwodów po zaawansowane badania materiałowe.

Względy techniczne

Analiza wpływu temperatury na rezystancję

Oddziaływanie temperatury i oporu elektrycznego wykorzystuje się w kształtowaniu zachowania układów elektrycznych.W przypadku rezystorów o dodatnich współczynnikach temperaturowych rezystancja wzrasta wraz ze wzrostem temperatury z powodu wzmożonych zderzeń elektron-sieć, ograniczających przepływ prądu.Chociaż to zachowanie jest nieistotne w typowych warunkach operacyjnych, jego wpływ staje się wyraźny w precyzyjnym oprzyrządowaniu, układach czujników i obwodach dużej mocy, gdzie drobne wahania mogą skutkować nieefektywnością lub niedokładnością.

Aby sprostać tym wyzwaniom związanym z temperaturą, często stosuje się strategie projektowe, takie jak techniki kompensacji temperatury lub integracja radiatorów.Rezystancyjne detektory temperatury (RTD) służą jako innowacyjne wykorzystanie tego zjawiska;ich przewidywalne zmiany rezystancji umożliwiają precyzyjne monitorowanie temperatury.Przykłady te podkreślają nie tylko wyzwania, jakie stwarzają efekty termiczne, ale także możliwości twórcze, jakie dają, sprawiając, że dynamika cieplna jest integralną kwestią w projektowaniu elektroniki.

Zbadaj wpływ składu materiału

Właściwości materiałowe rezystorów w znaczący sposób decydują o ich właściwościach funkcjonalnych i możliwościach dostosowania do różnych zastosowań.

• Rezystory ze składu węgla są preferowane w sytuacjach wymagających szybkiego rozproszenia energii ze względu na ich doskonałe możliwości obsługi impulsów.Pomimo swoich mocnych stron oferują niższą precyzję i stabilność w porównaniu z alternatywami.
• Rezystory z powłoką metalową doskonale sprawdzają się w zastosowaniach wymagających minimalnego szumu, węższych tolerancji i wyjątkowej stabilności temperaturowej, co czyni je szczególnie odpowiednimi do obwodów przetwarzania sygnału i urządzeń klasy medycznej.
• Rezystory drutowe są niezbędne w środowiskach o dużej mocy, wytrzymując ekstremalne naprężenia termiczne i elektryczne bez znacznego pogorszenia wydajności.Ich konstrukcja składa się z drutów oporowych nawiniętych na rdzenie izolacyjne, co zapewnia trwałość w wymagających warunkach.

Oceniając takie aspekty, jak koszt, trwałość, charakterystyka hałasu i współczynniki temperaturowe, projektanci mogą dostosować dobór materiałów rezystancyjnych w celu spełnienia określonych wymagań obwodów, zapewniając w ten sposób niezawodne działanie systemu.

Rezystory omowe, charakteryzujące się liniową zależnością napięcie-prąd zgodnie z prawem Ohma, są podstawowymi elementami budulcowymi obwodów elektrycznych.Ich identyfikacja polega na dekodowaniu pasm kolorystycznych i specyfikacji numerycznych zaznaczonych na powierzchni komponentu i porównywaniu ich z arkuszami danych technicznych w celu weryfikacji.Aby uzyskać większą precyzję, testowanie ich charakterystyki IV za pomocą narzędzi takich jak multimetry lub zasilacze laboratoryjne potwierdza ich właściwości omowe w kontrolowanych warunkach.

Ten proces identyfikacji wykracza poza zwykłe rozpoznanie i wpływa na krytyczne decyzje podczas projektowania obwodów.Niezależnie od tego, czy są one zintegrowane z regulowanymi zasilaczami, wzmacniaczami czy systemami czujników, wybór tych komponentów obejmuje nie tylko pasywną weryfikację, ale także aktywną ocenę wydajności w ramach scenariuszy.Takie rygorystyczne oceny chronią przed potencjalnymi wadami projektowymi, zapewniając stabilność operacyjną i przedłużając niezawodność systemu.

Praktyczne doświadczenie

Typowe wyzwania projektowe

Wyzwania projektowe często wynikają z zaniedbania podstawowych zasad lub niewystarczającej świadomości wpływu zmiennych środowiskowych na wydajność.Częstym błędem jest przekroczenie mocy znamionowej rezystora, co może prowadzić do przegrzania i nieprawidłowego działania.Podobnie założenie jednolitego zachowania omowego wszystkich rezystorów jest pułapką, która często pojawia się z powodu teoretycznych oczekiwań, które nie są potwierdzone w praktyce.Projekty są dostosowywane do konkretnych warunków, zamiast opierać się na ogólnych założeniach.

• Obwody dużej mocy wymagają doboru rezystorów z dużym marginesem mocy znamionowej i tolerancji termicznej, aby zapewnić trwałą wydajność.
• Zmiana rezystancji spowodowana zmianami temperatury jest czynnikiem krytycznym;na przykład rezystory z tlenku metalu są szczególnie podatne, biorąc pod uwagę ich współczynnik temperaturowy materiału.Rezystory o zwiększonej stabilności termicznej lub wykorzystujące termistory jako środki naprawcze mogą złagodzić powiązane ryzyko.
• Symulacje termiczne są uwzględniane na wczesnym etapie projektowania, aby poprawić przewidywanie rozpraszania ciepła i ogólnego zachowania termicznego.

Zarządzanie indukcyjnością pasożytniczą staje się najważniejsze w obwodach przeznaczonych do zastosowań o wysokiej częstotliwości.Rezystory z uzwojeniem spiralnym, szeroko stosowane ze względu na swoją praktyczność, mogą w sposób niezamierzony wprowadzić właściwości indukcyjne, które pogarszają stabilność obwodu przy wyższych częstotliwościach.

• Wybór konstrukcji rezystorów nieindukcyjnych skutecznie rozwiązuje ten problem.
• Przeprowadzenie testów prototypu w warunkach imitujących praktyczne zastosowanie pomaga wykryć wszelkie niestabilności przed wdrożeniem.

Ewoluujące kierunki rynku

Rezystory pozostają podstawowym elementem systemów elektronicznych, a prognozy rynku światowego wskazują na ich wzrost do 12,84 miliarda dolarów do 2030 r. Odzwierciedla to rosnącą rolę, jaką odgrywają rezystory w coraz bardziej skomplikowanych środowiskach elektronicznych.Aby sprostać zmieniającym się wymaganiom rynku, należy poszerzyć umiejętności techniczne, kładąc większy nacisk na precyzję i obsługę złożonych zastosowań.

• Urządzenia IoT, najnowocześniejsze czujniki i sieci nowej generacji (np. 5G) wymagają stałej wydajności elektrycznej i podwyższonej niezawodności.
• Rezystory drutowe zyskały popularność w krytycznych sektorach, takich jak energetyka i automatyka przemysłowa, które wymagają dużej trwałości i wytrzymałości temperaturowej.
• Rezystory SMD spełniają wymagania miniaturyzacji współczesnej elektroniki użytkowej, oferując oszczędność miejsca przy zwiększonej wszechstronności.


• Historyczna zależność od rezystorów z kompozytu węglowego w celu redukcji szumów zmalała ze względu na pojawienie się nowszych materiałów zapewniających ulepszone właściwości termiczne i ulepszone profile środowiskowe.
• Praktyczne doświadczenie zachęca do ciągłego badania udoskonaleń w zakresie rezystorów, zapewniając, że projekty będą dostosowane do współczesnych możliwości technologicznych, a nie do przestarzałych metodologii.

Wybór najbardziej odpowiedniego rezystora omowego

Czynniki wpływające na dobór rezystora

Wybór odpowiedniego rezystora omowego wymaga starannego rozważenia, aby dostosować go do wymagań obwodu i zapewnić niezawodne działanie w czasie.

Szczególną uwagę można zwrócić na następujące aspekty:

• Wartość rezystancji i moc znamionowa

Atrybuty te określają zdolność rezystora do wytrzymania przyłożonego napięcia i rozproszenia wytworzonego ciepła.Dokładne dopasowanie wartości rezystancji do konstrukcji obwodu pomaga zoptymalizować zużycie energii i zminimalizować straty mocy.Na przykład doświadczenie pokazuje, że wybór rezystora o niewystarczającej mocy znamionowej może prowadzić do przegrzania lub nawet awarii, zagrażając bezpieczeństwu i funkcjonalności.

• Stabilność temperatury i charakterystyka hałasu

Rezystory wykazują różny stopień stabilności rezystancji pod wpływem wahań temperatury.Zastosowania wymagające precyzji często preferują materiały takie jak folia metalowa ze względu na ich doskonałą stabilność.Podobnie rezystory o niskim poziomie szumów są istotne w systemach takich jak przetwarzanie dźwięku i sygnału, gdzie nawet niewielkie zakłócenia mogą pogorszyć wydajność.Staranny dobór zapewnia spójną pracę w wymagających warunkach.

• Skład materiału, tolerancja i pasmo przenoszenia

Skład rezystora (np. węgiel, folia metalowa, drut) wpływa na takie czynniki, jak trwałość, właściwości termiczne i dokładność.Wymagany poziom tolerancji jest szczególnie istotny w zastosowaniach wymagających dużej precyzji.Pasmo przenoszenia jest kolejnym ważnym czynnikiem branym pod uwagę w przypadku komponentów używanych w scenariuszach o wysokiej częstotliwości.Praktyczne oceny, w tym wdrożenia próbne, mogą dostarczyć wglądu w zachowanie rezystora w zmiennych warunkach pracy.

• Analiza arkuszy danych i specyfikacji

Arkusze danych dostarczone przez producenta zawierają szczegółowe atrybuty techniczne, które korelują właściwości komponentów z wymaganiami obwodu.Funkcje takie jak krzywe obniżania wartości znamionowych pod wpływem temperatury ilustrują różnice w wydajności w różnych środowiskach, pomagając w podejmowaniu świadomych decyzji.

Długoterminowe korzyści z doboru odpowiedniego rezystora

Wybór odpowiedniego rezystora nie tylko sprzyja spójnemu działaniu obwodu, ale także przyczynia się do niezawodności systemu i redukcji kosztów konserwacji.Starannie dobrany rezystor zmniejsza ryzyko przegrzania, zapewnia stabilność działania i minimalizuje problemy takie jak zakłócenia elektromagnetyczne.Staranne prace projektowe pomagają zmniejszyć potrzebę rozwiązywania problemów i późniejszej wymiany komponentów.Nacisk na trwałość i precyzję w procesie selekcji zwiększa niezawodność krytycznych zastosowań, zapewniając długoterminowy sukces operacyjny.

Wniosek

Rezystory omowe pozostają ważne w elektronice ze względu na ich stabilną rezystancję, liniowe zachowanie prądu i napięcia oraz szerokie praktyczne zastosowanie w wielu typach obwodów.Jasne zrozumienie tego, czym różnią się one od komponentów nieomowych, w jaki sposób prawo Ohma ma do nich zastosowanie oraz w jaki sposób czynniki takie jak temperatura, materiał i moc znamionowa wpływają na wydajność, pomaga podejmować lepsze decyzje projektowe.Właściwy dobór i prawidłowe użycie rezystorów omowych poprawia stabilność obwodu, wydajność, bezpieczeństwo i długoterminową niezawodność.

Często zadawane pytania [FAQ]

1. Czy istnieją idealne rezystory omowe?

Idealne rezystory omowe nie istnieją w rzeczywistych warunkach.Na wszystkie rezystory wpływają takie czynniki, jak temperatura i ograniczenia materiałowe.Czynniki te powodują niewielkie zmiany rezystancji.Jednak większość rezystorów zachowuje się bardzo blisko ideału w normalnych warunkach, co czyni je niezawodnymi w praktycznym zastosowaniu.

2. Co się stanie, jeśli przekroczona zostanie moc znamionowa?

Przekroczenie mocy znamionowej powoduje przegrzanie rezystora.Może to spowodować uszkodzenie elementu, zmianę jego rezystancji lub awarię.W ciężkich przypadkach może spalić lub uszkodzić pobliskie części.Użycie rezystora o wyższej wartości znamionowej pomaga zapobiec tym problemom.

3. Czy rezystory drutowe są omowe?

Rezystory drutowe zachowują się jak rezystory omowe w warunkach prądu stałego.Ich rezystancja pozostaje stabilna wraz ze zmianami napięcia.Pod wpływem prądu przemiennego, zwłaszcza przy wysokiej częstotliwości, wykazują efekty indukcyjne ze względu na strukturę cewki.Może to mieć wpływ na wydajność niektórych obwodów.

4. Czy rezystory nieomowe mogą zastąpić rezystory omowe?

Rezystory nieomowe nie są odpowiednie tam, gdzie wymagana jest stabilna rezystancja.Ich rezystancja zmienia się wraz z napięciem lub temperaturą.Są przeznaczone do określonych zastosowań, takich jak wykrywanie lub ochrona.Używanie ich zamiast rezystorów omowych może powodować niestabilne zachowanie obwodu.
