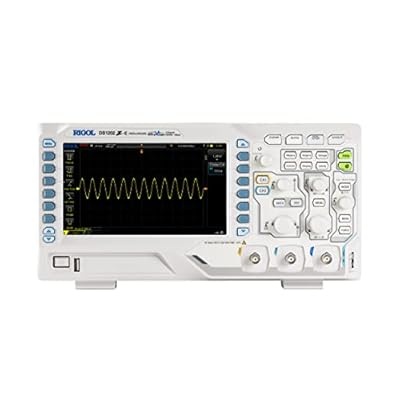

Oscyloskop wyjaśniony, jak działa, pomiar sygnałów i testowanie praktyczne

Oscyloskop to elektroniczne narzędzie pomiarowe używane do wyświetlania sygnałów elektrycznych jako fal, co pozwala obserwować, jak napięcie zmienia się w czasie. W przeciwieństwie do urządzeń, które pokazują tylko wartości liczbowe, oscyloskop ujawnia kształt fali, zachowanie czasowe, przejścia impulsów, szumy, zakłócenia i stabilność sygnału bezpośrednio na ekranie, co czyni go jednym z najważniejszych narzędzi do testowania i diagnozowania elektroniki. Nowoczesne oscyloskopy wspierają pomiar fal, przechowywanie, automatyczną analizę, wyzwalanie, dekodowanie protokołów i długoterminowe monitorowanie sygnałów w aplikacjach takich jak systemy wbudowane, sprzęt komunikacyjny, elektronika motoryzacyjna, elektronika mocy i systemy automatyki przemysłowej. Artykuł ten wyjaśnia, jak działają oscyloskopy, jak przeprowadza się pomiary fal, jak optymalizować wydajność, jak wybrać odpowiedni oscyloskop oraz typowe problemy pomiarowe, z którymi użytkownicy się spotykają podczas rzeczywistych środowisk testowych..

Katalog

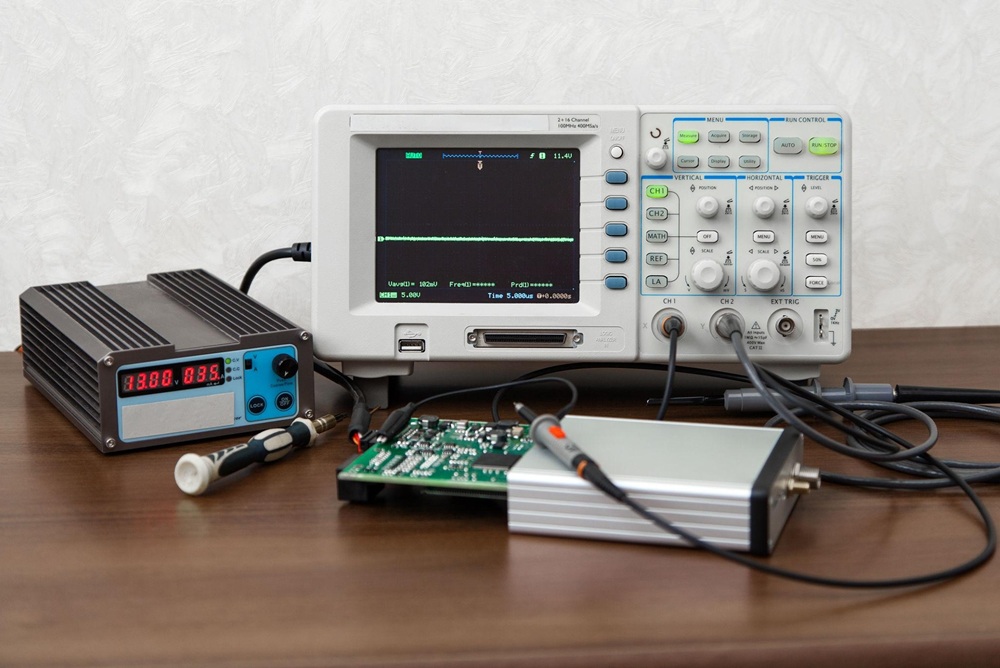

Czym jest oscyloskop i co mierzy?

Oscyloskop to elektroniczne urządzenie, które pokazuje sygnały elektryczne jako widoczne fale na ekranie. Wcześniejsze wersje były znane jako oscylografy. Gdy sygnał wchodzi do oscyloskopu przez sondę, urządzenie nieustannie śledzi, jak napięcie rośnie, opada, powtarza się lub nagle zmienia w czasie. Zamiast czytać tylko liczby, można bezpośrednio zobaczyć ruch i kształt sygnału w momencie, gdy to się dzieje. To znacznie ułatwia identyfikację niestabilnych sygnałów, szumów, błędów czasowych lub nienormalnego zachowania impulsów podczas testowania i rozwiązywania problemów..

Ekran wyświetla napięcie na osi pionowej i czas na osi poziomej. Gdy sygnał przemieszcza się po wyświetlaczu, fala ujawnia ważne informacje, takie jak amplituda, częstotliwość, timing, szerokość impulsu, czas narastania i stabilność sygnału. Skala napięcia, baza czasowa i ustawienia wyzwalania są często dostosowywane krok po kroku, aby ustabilizować falę i dokładniej zobaczyć małe szczegóły sygnału. Stabilna fala pozwala na dokładne obserwowanie powtarzającej się aktywności elektrycznej, podczas gdy szybka kontrola wyzwalania pomaga uchwycić nagłe zdarzenia przejściowe, które mogą pojawić się tylko na chwilę..

Jak oscyloskop wyświetla napięcie w czasie

Oscyloskop działa poprzez konwersję aktywności elektrycznej na wizualny wzór sygnału. Sonda jest najpierw podłączana do obwodu, czujnika lub punktu testowego. Sonda zbiera zmieniające się napięcie elektryczne i przesyła je do etapu wejściowego oscyloskopu. W obrębie urządzenia sygnał przechodzi przez układy wzmacniające i przetwarzające, które przygotowują go do wyświetlenia. Następnie fala jest rysowana na ekranie w czasie rzeczywistym, aby ciągle śledzić zachowanie sygnału podczas pracy obwodu..

W tradycyjnych oscyloskopach analogowych fala była wyświetlana za pomocą lampy katodowej (CRT). Przychodzący sygnał kontrolował ruch wiązki elektronów, która przesuwała się po ekranie i bezpośrednio rysowała falę. Nowoczesne oscyloskopy cyfrowe działają inaczej. Szybko próbkowane są przychodzące sygnały tysiące, a nawet miliony razy na sekundę, przekształcając te próbki na dane cyfrowe i przetwarzając informacje za pomocą elektroniki o wysokiej szybkości. Ta cyfrowa metoda poprawia dokładność pomiarów, przechowywanie fal, porównywanie sygnałów i analizy długoterminowe. Sygnały mogą być wstrzymywane, sekcje fal mogą być powiększane, uchwycone zdarzenia mogą być przechowywane, a dane pomiarowe mogą być przesyłane do komputerów dla dalszej analizy..

Oscyloskopy analogowe, cyfrowe i specjalistyczne

Oscyloskopy są zaprojektowane do różnych środowisk testowych i warunków sygnałowych. Oscyloskopy analogowe są cenione za swoją ciągłą wyświetlanie fal w czasie rzeczywistym i prostą obsługę. Oscyloskopy cyfrowe są obecnie bardziej powszechne, ponieważ zapewniają wyższą dokładność, automatyczne pomiary, przechowywanie fal i zaawansowane funkcje analizy..

Niektóre urządzenia są zoptymalizowane do specjalnych zadań. Pamięciowe oscyloskopy przechowują uchwycone fale do późniejszego przeglądu, co jest przydatne przy analizie nieregularnych lub krótkotrwałych zdarzeń. Oscyloskopy próbkowe są zaprojektowane do sygnałów o niezwykle wysokiej częstotliwości, które wymagają bardzo szybkich technik akwizycji. Oscyloskopy wieloskopowe mogą wyświetlać kilka sygnałów jednocześnie, aby porównać relacje czasowe między różnymi częściami obwodu. Istnieją również modele uniwersalne i specjalistyczne zaprojektowane do systemów wbudowanych, sprzętu komunikacyjnego, diagnostyki motoryzacyjnej i testowania elektroniki mocy..

Typowe zastosowania i zalety oscyloskopów

Oscyloskopy są powszechnie używane w elektronice, telekomunikacji, systemach motoryzacyjnych, sprzęcie automatyki przemysłowej, rozwoju systemów wbudowanych, elektronice mocy i laboratoriach edukacyjnych. Podczas testowania obwodów technicy często podłączają sondy do różnych punktów w systemie jeden po drugim, obserwując, jak fala zmienia się podczas pracy komponentów razem. Ta bezpośrednia wizualna informacja pomaga szybciej zidentyfikować uszkodzone komponenty, niestabilne zasilacze, błędne czasy lub błędy komunikacji niż poleganie tylko na pomiarach liczbowych..

Jedną z głównych zalet oscyloskopu jest jego zdolność do uchwyty zarówno sygnałów powtarzalnych, jak i szybko zmieniających się zdarzeń. Może mierzyć napięcie, częstotliwość, czas narastania, szerokość impulsu, relacje fazowe i zniekształcenia sygnału z dużą precyzją. Każda aktywność fizyczna, która może być przekształcona w sygnał elektryczny, może być również monitorowana. Obejmuje to dźwięk, wibracje, ciśnienie, temperaturę i różne wyjścia czujników. Wyświetlając te sygnały jako fale, oscyloskop bada dynamiczne zachowanie systemu w czasie rzeczywistym i wykrywa problemy, które w przeciwnym razie mogłyby pozostać ukryte..

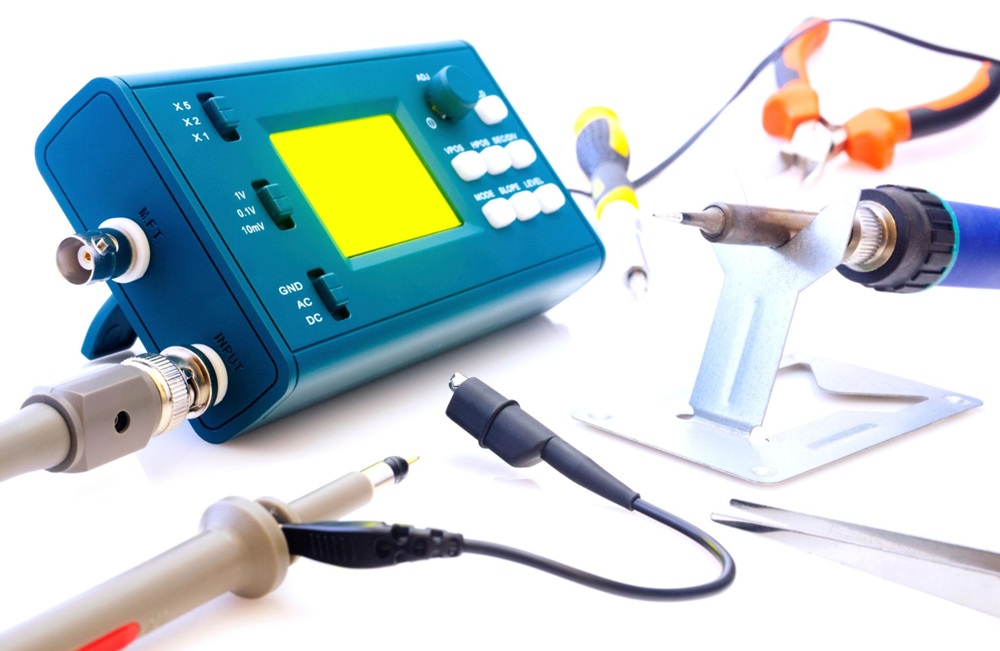

Jak działa oscyloskop w rzeczywistych pomiarach

Przed pomiarami sygnałów zazwyczaj najpierw przegląda się układ i sekcje sterujące oscyloskopu. Nowoczesne oscyloskopy grupują kontrolki według funkcji, aby przyspieszyć dostosowywanie fali podczas testowania. Skala sygnału, wyzwalanie, narzędzia pomiarowe i funkcje przechowywania są wielokrotnie dostosowywane, aż fala stanie się stabilna, wyraźna i gotowa do analizy..

Typowy proces pomiarowy zaczyna się od podłączenia sondy, wyboru kanału wejściowego, dostosowania skali napięcia i ustawienia bazy czasowej. Gdy fala pojawia się na ekranie, ustawienia wyzwalania są dopracowywane, aby zatrzymać sygnał przed dryfowaniem lub skakaniem po wyświetlaczu. Po ustabilizowaniu, można dokładniej badać takie pomiary jak napięcie, częstotliwość, szerokość impulsu, czas narastania oraz relacje czasowe..

Wejście sygnału, sondy i podstawowe kontrolki

Działanie oscyloskopu zazwyczaj zaczyna się od samego połączenia sygnału. Końcówka sondy jest podłączona do punktu testowego, a klips uziemiający jest przymocowany do masy obwodu. Słabe połączenie uziemiające może wprowadzać szumy, niestabilność fali lub zniekształcone pomiary, dlatego uziemienie jest zazwyczaj dokładnie sprawdzane przed rozpoczęciem jakiejkolwiek analizy..

Przednia część oscyloskopu zawiera najczęściej używane kontrolki podczas testowania. Ekran wyświetla falę w czasie rzeczywistym, podczas gdy otaczające pokrętła, przyciski i klawisze menu umożliwiają szybkie dostosowania podczas pomiaru. Analogowe złącza wejściowe, terminale kompensacji sondy, porty USB, kontrolki Auto Setup oraz przyciski Run/Stop są zazwyczaj grupowane wokół wyświetlacza, aby zapewnić szybszy dostęp podczas rozwiązywania problemów..

Nowoczesne oscyloskopy również zawierają interfejsy komunikacyjne i zewnętrzne połączenia, które rozszerzają funkcjonalność poza podstawowe wyświetlanie fal. Wiele modeli oferuje porty LAN, interfejsy USB Device, wyjścia trigger oraz terminale wyniku PASS/FAIL dla automatyzacji i zdalnego sterowania. Podczas testowania zrzuty ekranu fali, pliki pomiarowe CSV i uchwycone dane sygnałowe mogą być przesyłane bezpośrednio do komputera w celu dokumentacji lub głębszej analizy. W automatyzowanych środowiskach wyjścia trigger są często synchronizowane z innymi instrumentami, aby wiele urządzeń mogło działać razem podczas pomiarów..

Dostosowania poziome, pionowe i wyzwalania

Kontrole poziome, pionowe i wyzwalania współpracują nieprzerwanie podczas ustawiania fali. Te sekcje rzadko są dostosowywane osobno, ponieważ stabilność sygnału i klarowność wyświetlania zależą od równoważenia wszystkich trzech razem..

Kontrole pionowe dostosowują amplitudę fali i pozycję ekranu. Po podłączeniu sondy pokrętło skali napięcia jest obracane, aż fala zajmie wyraźną część wyświetlacza, nie wychodząc poza jego granice. Jeśli fala wydaje się za mała, zakres napięcia jest zmniejszany, aby łatwiej inspectować mniejsze szczegóły sygnału. Jeśli fala przekracza wysokość ekranu, zakres jest zwiększany, aby zapobiec zniekształceniom na wyświetlaczu. Kontrole pozycji przenoszą falę w górę lub w dół, co staje się szczególnie przydatne przy porównywaniu wielu sygnałów jednocześnie..

Kontrole poziome zarządzają czasowaniem fali na ekranie. Dostosowanie bazy czasowej zmienia, ile czasu jest reprezentowane przez każdą podziałkę ekranu. Szybkie sygnały cyfrowe często wymagają krótszych skal czasowych, aby wyraźniej ujawniać wąskie impulsy i krawędzie przejściowe, podczas gdy wolniejsze sygnały wymagają dłuższych skal czasowych, aby obserwować stopniowy ruch fali przez dłuższy czas. Kontrole pozycji poziomej przesuwają falę w lewo lub w prawo, aby ważne zdarzenia mogły się zgrać z siatką ekranu dla dokładniejszej analizy czasowej. Niektóre oscyloskopy zawierają również tryby przewijania lub przewijania dla długoterminowego monitorowania..

Kontrole wyzwalania stabilizują wyświetlanie fali, definiując, kiedy rozpoczyna się jej uchwycenie. Bez odpowiedniego wyzwalania sygnał może nieustannie dryfować po ekranie, co utrudnia dokładną obserwację. Wybierane jest auto, normalne lub pojedyncze, aby dostosować poziom wyzwalania do konkretnego napięcia w zakresie sygnałów. Za każdym razem, gdy fala przekracza ten punkt, akwizycja rozpoczyna się z tej samej lokalizacji, utrzymując falę stabilną na wyświetlaczu. Wyzwalanie krawędzi rosnącej jest powszechnie używane dla sygnałów powtarzalnych, podczas gdy wyzwalanie pojedyncze jest preferowane przy uchwytywaniu zakłóceń, brakujących impulsów lub nagłych skoków napięcia, które występują tylko raz..

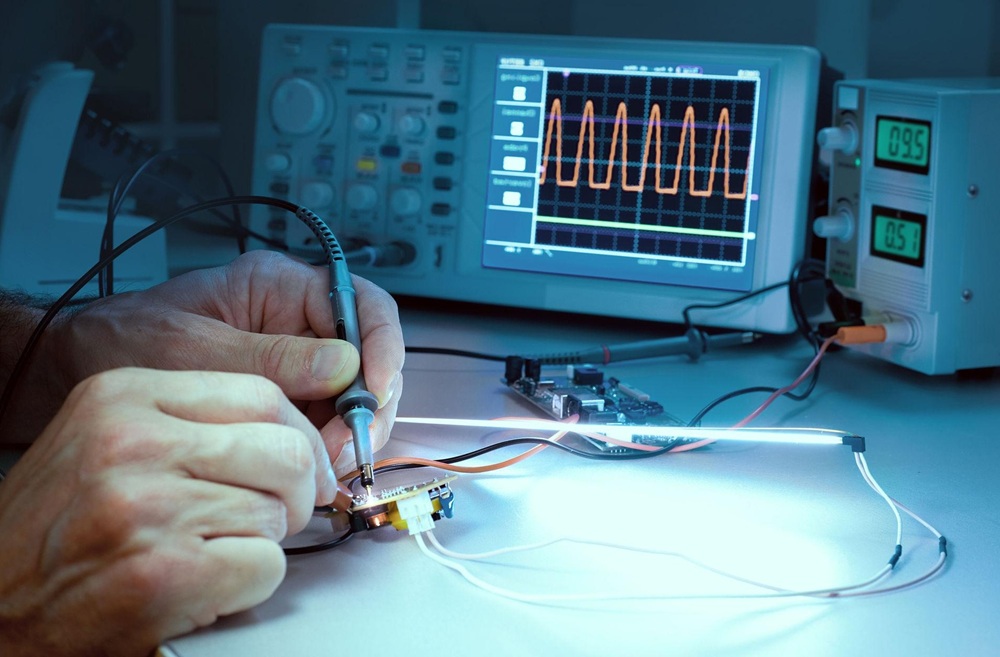

Mierzenie i analizowanie fal

Gdy fala staje się stabilna, ustawienia wyświetlania są dostosowywane do pomiarów i analizy. Funkcja Auto Setup jest często używana jako pierwsza, ponieważ automatycznie dostosowuje skalę napięcia, ustawienia bazy czasowej i konfigurację wyzwalania, aby szybko uzyskać użyteczną falę. To dostarcza punktu wyjścia, który można później ręcznie dostroić dla dokładniejszej analizy..

Podczas rozwiązywania problemów tryby Run i Stop są często przełączane podczas sprawdzania zachowania sygnału. Wstrzymywanie fali pozwala na bliższe badanie relacji czasowych, przesterowań, dzwonienia, zniekształceń impulsów i szumów, które mogą być trudne do zaobserwowania podczas ciągłych aktualizacji wyświetlania..

Nowoczesne cyfrowe oscyloskopy mogą automatycznie mierzyć takie parametry jak napięcie szczytowe, częstotliwość, szerokość impulsu, czas narastania i interwały czasowe. Wiele modeli wyświetla te wartości bezpośrednio na ekranie, podczas gdy akwizycja fal nadal trwa. Niektóre oscyloskopy zawierają także funkcje matematyczne fali, przechowywanie fal referencyjnych, kontrolki powiększenia oraz narzędzia porównawcze do szczegółowej analizy sygnałów podczas rozwiązywania problemów i kontroli usterek. Podczas testowania sygnałów wysokiej szybkości małe sekcje fali są często powiększane, aby bliżej zbadac krawędzie przejściowe, dzwonienie, przesterowania i szumy przejściowe..

Funkcje przechowywania, przywoływania i transferu danych

Nowoczesne cyfrowe oscyloskopy mogą przechowywać fale, zrzuty ekranu, ustawienia instrumentów i pliki pomiarowe CSV, korzystając z pamięci wewnętrznej lub zewnętrznych urządzeń USB. Podczas testowania dane fali są często zapisywane przed zmianą sond, dostosowaniem ustawień wyzwalania lub ponownym podłączeniem obwodów. Pozwala to na przegląd wcześniejszych pomiarów bez konieczności powtarzania całego procesu konfiguracji..

Przechowywane fale mogą być także porównywane z nowo uchwyconymi sygnałami podczas rozwiązywania problemów, aby zidentyfikować różnice czasowe, zmiany napięcia lub niestabilne zachowanie operacyjne bardziej efektywnie. Wiele oscyloskopów zawiera porty USB Host na przednim panelu do szybkiego transferu plików. Po włożeniu pendrive'a zrzuty ekranu i dane fali mogą być zapisywane bezpośrednio przez menu wyświetlacza i później otwierane na komputerze do raportowania, dokumentacji lub głębszej analizy sygnału..

Jak optymalizować wydajność oscyloskopu

Poprawa wydajności oscyloskopu nie polega tylko na używaniu szybszego sprzętu. W wielu przypadkach wydajność zależy od skonfigurowania instrumentu przed rozpoczęciem testów. Staranna regulacja ustawień akwizycji, przetwarzania fali, metod przechowywania i zachowania kalibracji może znacząco poprawić szybkość uchwycenia fali, skrócić czas oczekiwania i utrzymać stabilne pomiary podczas długich sesji testowych..

Dobrze zoptymalizowana konfiguracja sprawia również, że działanie fali jest płynniejsze podczas rozwiązywania problemów. Sygnały pojawiają się szybciej na ekranie, aktualizacje fal stają się bardziej responsywne, a wyniki pomiarów można zbierać z mniejszą ilością przerw. W automatyzowanych środowiskach testowych właściwa optymalizacja pomaga zmniejszyć opóźnienia między oscyloskopem a systemami zewnętrznymi, szczególnie gdy przetwarzane są duże ilości danych fal..

Zacznij od czystej i stabilnej konfiguracji

Powszechną metodą optymalizacji jest rozpoczęcie od znanych warunków pracy. Przed podłączeniem sygnału testowego oscyloskop jest często przywracany do domyślnej konfiguracji lub najpierw ładowany jest zapisany plik konfiguracyjny. Zapobiega to starszym ustawieniom zakłócającym nowe pomiary i pomaga utrzymać spójne warunki testowe w kolejnych eksperymentach..

Po załadowaniu konfiguracji niepotrzebne funkcje są zazwyczaj wyłączane jedno po drugim. Nieużywane kanały wejściowe, automatyczne pomiary, operacje matematyczne fal, funkcje dekodowania i narzędzia analityczne wszystkie zużywają zasoby przetwarzania nawet, gdy nie są aktywnie potrzebne. Wyłączenie tych funkcji zmniejsza obciążenie wewnętrzne przetwarzania i pozwala oscyloskopowi szybciej reagować podczas akwizycji..

Na przykład, gdy mierzy się tylko jeden sygnał, nienaowane kanały często są wyłączane zamiast być aktywowane w tle. Zmniejsza to aktywność renderowania fali i poprawia wydajność akwizycji, szczególnie podczas pomiarów dużych prędkości..

Zredukuj opóźnienia przetwarzania i komunikacji

Podczas akwizycji fali oscyloskop nieustannie przetwarza przychodzące dane podczas odświeżania wyświetlacza i komunikacji z systemami zewnętrznymi. Jeśli zbyt wiele zadań przetwarzania działa jednocześnie, szybkość uchwycenia fali i responsywność systemu mogą stopniowo zwalniać..

Aby poprawić wydajność, niektóre oscyloskopy pozwalają na częściowe lub całkowite wyłączenie systemu wyświetlania podczas gdy akwizycja fali trwa wewnętrznie. W tym trybie mniej zasobów jest wydawanych na odświeżanie grafiki, co pozwala oscyloskopowi bardziej bezpośrednio skupić się na przetwarzaniu wyzwalania, przechwytywaniu sygnału, przechowywaniu fal i analizie wewnętrznej. To podejście jest szczególnie przydatne w testowaniu automatycznym, gdzie operatorzy nie muszą śledzić fali nieprzerwanie..

Duże pliki fal mogą również stworzyć wąskie gardła transferowe. Gdy każda fala jest natychmiast przesyłana do zewnętrznego komputera, opóźnienia komunikacyjne się kumulują i zmniejszają efektywność testowania. Dlatego wiele oscyloskopów najpierw przetwarza pomiary fal wewnętrznie. Zamiast przesyłać kompletne dane fal, instrument oblicza wartości, takie jak częstotliwość, czas narastania, szerokość impulsu i napięcie szczytowe wewnętrznie, a następnie przesyła tylko ostateczne wyniki pomiarów. To znacznie redukuje ruch komunikacyjny i skraca czas transferu..

Dla powtarzanej akwizycji fali tryb sekwencyjny jest często włączany. Wiele segmentów fali jest przechowywanych w pamięci wewnętrznej najpierw i przesyłanych później w grupowanych partiach. Zmniejsza to częste przerywanie komunikacji pomiędzy akwizycjami i poprawia ogólną szybkość akwizycji. Niektóre oscyloskopy także wspierają bezpośrednie przechowywanie fal w pamięci wewnętrznej, dyskach SSD lub lokalnych dyskach twardych, dzięki czemu pomiary mogą kontynuować bez oczekiwania na natychmiastowe transfery zewnętrzne..

Szybkość komunikacji między oscyloskopem a komputerami zewnętrznymi również wpływa na ogólną wydajność. W systemach automatycznych komendy fal i dane nieustannie podróżują przez połączenia USB lub sieciowe, co może wprowadzać zauważalne opóźnienia podczas testów dużych prędkości. Niektóre zaawansowane oscyloskopy redukują to przeciążenie, pozwalając oprogramowaniu kontrolującemu działać bezpośrednio wewnątrz systemu operacyjnego oscyloskopu. Ponieważ przetwarzanie fal i kontrola oprogramowania odbywają się w tym samym urządzeniu, odpowiedzi misji stają się szybsze, a obsługa danych bardziej wydajna..

Wydajność może się jeszcze poprawić, gdy niepotrzebne obliczenia w czasie rzeczywistym i nieaktywne funkcje analityczne są zminimalizowane. Liczba aktywnych zadań przetwarzania jest często zmniejszana, aby oscyloskop mógł koncentrować się na szybszej akwizycji fal. Funkcje rejestrowania trendów mogą również pomóc w zmniejszeniu przeciążenia transferu poprzez przechowywanie wartości pomiarowych wewnętrznie przez dłuższy czas i przesyłanie większych grupowanych zbiorów danych później zamiast natychmiastowego wysyłania każdego pojedynczego pomiaru..

Poprawienie stabilności pomiarów długoterminowych

Optymalizacja wydajności obejmuje również utrzymanie stabilnych pomiarów podczas długich okresów pracy. Zachowanie kalibracji ma bezpośredni wpływ na dokładność fali i ciągłość testowania..

Przed rozpoczęciem automatycznych testów, skala pionowa, częstotliwość próbkowania i ustawienia akwizycji są zazwyczaj konfigurowane z wyprzedzeniem. To pozwala na zakończenie kalibracji wewnętrznej przed rozpoczęciem ciągłych pomiarów i pomaga zmniejszyć niespodziewane przerwy podczas pracy..

Zmiany temperatury wewnątrz oscyloskopu mogą również wywołać automatyczne zdarzenia kalibracyjne. W stabilnym otoczeniu o temperaturze pokojowej, automatyczna kompensacja temperatury czasami jest wyłączana, aby zredukować niepotrzebne przerwy w kalibracji. Jednak ta regulacja jest zazwyczaj dokonywana tylko wtedy, gdy warunki pomiarowe są starannie kontrolowane, a dokładność fali została już zweryfikowana..

Dla długoterminowego testowania utrzymywanie stabilnych warunków środowiskowych, minimalizowanie powtarzających się zmian ustawień oraz redukowanie niepotrzebnego przetwarzania fali przyczynia się do bardziej niezawodnej wydajności oscyloskopu i płynniejszej analizy sygnału..

Jak szybko wybrać odpowiedni oscyloskop

Wybór oscyloskopu staje się znacznie łatwiejszy, gdy wymagania sygnałowe są jasne od samego początku. Różne obwody produkują różne zachowania fal, więc oscyloskop musi odpowiadać prawdziwym warunkom testowym, a nie polegać wyłącznie na ogólnych specyfikacjach. Podczas wyboru często porównywane są pasmo przenoszenia, częstotliwość próbkowania, głębokość pamięci, możliwości wyzwalania, typ sondy i funkcje analizy, ponieważ te specyfikacje wpływają bezpośrednio na dokładność fali i wydajność rozwiązywania problemów..

Praktyczny proces wyboru często zaczyna się od identyfikacji typu sygnału, oszacowania najwyższej częstotliwości sygnału i podjęcia decyzji, czy pomiar obejmuje wolne sygnały analogowe, szybkie krawędzie cyfrowe, elektronikę mocy, magistrale komunikacyjne czy systemy mieszane. Gdy te warunki są jasne, nieodpowiednie modele można szybko wyeliminować..

Zrozum sygnał przed wyborem oscyloskopu

Pierwszym krokiem jest dokładne zrozumienie, jaki rodzaj sygnału wymaga pomiaru. Zanim sprawdzi się specyfikacje oscyloskopu, najpierw zazwyczaj analizowane są zachowanie obwodu, oczekiwany kształt fali, szybkość sygnału oraz środowisko operacyjne..

Kilka cech sygnału ma silny wpływ na wybór oscyloskopu. Należą do nich zakres częstotliwości, czas narastania, szerokość impulsu, powtarzalność fali, stabilność sygnału oraz liczba wymaganych kanałów. Na przykład rozwiązywanie problemów z zasilaniem o niskiej częstotliwości wymaga zupełnie innej wydajności oscyloskopu w porównaniu do analizy sygnału komunikacyjnego o wysokiej szybkości..

Jeśli wiele sygnałów musi być obserwowanych jednocześnie, dodatkowe kanały stają się ważne. Podczas analizy czasowej cyfrowej sygnały zegarowe, linie danych i zdarzenia wyzwalania często są porównywane obok siebie na tym samym ekranie. W takich sytuacjach liczba kanałów i synchronizacja fal bezpośrednio wpływają na szybkość i wydajność rozwiązywania problemów..

Zrozumienie sygnału jako pierwsze zapobiega przepłacaniu za niepotrzebne funkcje, a także unika posiadania niedostatecznie wydajnego sprzętu, który nie może uchwycić ważnych szczegółów fal..

Pasmo przenoszenia, częstotliwość próbkowania i głębokość pamięci

Pasmo przenoszenia, częstotliwość próbkowania i głębokość pamięci współpracują ze sobą podczas rzeczywistych pomiarów oscyloskopowych. Te specyfikacje są często wymieniane oddzielnie w kartach danych, ale zazwyczaj są oceniane razem, ponieważ dokładność fali zależy od tego, jak dobrze wszystkie trzy współpracują jako kompletny system..

Pasmo przenoszenia określa najwyższą częstotliwość, którą oscyloskop może precyzyjnie zmierzyć. Zazwyczaj jest specyfikowane na poziomie -3 dB, gdzie amplituda mierzona sygnału spada do około 70,7% pierwotnego poziomu sygnału. Aby zapewnić wiarygodne odtworzenie fali, pasmo przenoszenia oscyloskopu jest zazwyczaj wybierane co najmniej pięć razy wyższe niż najwyższy składnik częstotliwości sygnału. Na przykład sygnały zawierające składniki częstotliwościowe do 100 MHz są często mierzone za pomocą oscyloskopów o pasmie przenoszenia co najmniej 500 MHz, aby zachować kształt fali i dokładność krawędzi. Gdy pasmo przenoszenia jest zbyt niskie, krawędzie fali stają się zaokrąglone, kształty impulsów tracą detale, a informacje o wysokiej częstotliwości mogą całkowicie zniknąć. Te zniekształcenia mogą ukrywać rzeczywiste problemy z sygnałem lub sprawiać, że zdrowe fale wydają się uszkodzone podczas rozwiązywania problemów..

Częstotliwość próbkowania określa, ile razy na sekundę oscyloskop przekształca analogowy sygnał na dane fali cyfrowej. Wyższe częstotliwości próbkowania uchwycą więcej szczegółów fali i zmniejszają ryzyko pominięcia wąskich impulsów lub krótkotrwałych zdarzeń. W większości praktycznych pomiarów częstotliwość próbkowania jest zazwyczaj ustawiana na co najmniej pięć razy wyższą niż najwyższa częstotliwość sygnału. Wyższe współczynniki próbkowania są również preferowane dla szybkich przejść krawędziowych i skomplikowanych fal. Na przykład pomiar sygnału 200 MHz zazwyczaj wymaga częstotliwości próbkowania powyżej 1 GS/s dla stabilnej rekonstrukcji fali. Niskie częstotliwości próbkowania mogą tworzyć problemy z niedostatecznymi próbkami, gdzie fale wydają się zniekształcone, niestabilne lub całkowicie różne od rzeczywistego zachowania obwodu. Wyższa gęstość próbkowania również poprawia dokładność powiększenia, ponieważ więcej punktów fal zostaje dostępnych podczas szczegółowego badania..

Głębokość pamięci określa, ile próbek fali oscyloskop może przechować podczas jednego pomiaru. Jest to szczególnie ważne, gdy uchwytuje się długie okresy fali, zachowując jednocześnie wysoką rozdzielczość próbkowania. Głębokość pamięci zależy bezpośrednio zarówno od częstotliwości próbkowania, jak i od ilości czasu wyświetlanego na ekranie fali..

Związek jest następujący:

Głębokość przechowywania = Częstotliwość próbkowania × Czas wyświetlania

Na przykład uchwycenie fali przy 1 GS/s przez 10 ms wymaga około 10 milionów punktów głębokości pamięci. Jeśli dostępna pamięć jest zbyt mała, oscyloskop może automatycznie obniżyć częstotliwość próbkowania podczas długich akwizycji, zmniejszając szczegóły fali i potencjalnie ukrywając krótkoterminowe zakłócenia lub błędy czasowe. Głęboka pamięć jest szczególnie cenna podczas rozwiązywania problemów z niestabilnymi sygnałami ukrytymi wewnątrz długich nagrań fal. Responsywność oscyloskopu jest również sprawdzana, gdy głęboka pamięć jest włączona, ponieważ niektóre modele stają się zauważalnie wolniejsze przy maksymalnych ustawieniach pamięci..

Jakość wyświetlania i wydajność wyzwalania

Responsywność wyświetlania i wydajność wyzwalania bezpośrednio wpływają na szybkość i wydajność rozwiązywania problemów w systemach elektronicznych. Nawet gdy dwa oscyloskopy mają podobne specyfikacje na papierze, praktyczne działanie może wydawać się bardzo różne w zależności od szybkości renderowania fal, responsywności menu i zachowania wyzwalania..

Responsywne wyświetlanie pozwala na płynniejsze dostosowywanie fali podczas testowania. Fale powinny szybko się aktualizować, gdy zmieniają się ustawienia skali, powiększenia lub wyzwalania. Szybkie odświeżanie fal również pomaga ujawnić sporadyczne zakłócenia, które pojawiają się czasami. Podczas testowania klarowność fali, gładkość ekranu, układ menu i czytelność wyświetlania są często porównywane, gdy ustawienia pomiarów są wielokrotnie dostosowywane. Jasny i responsywny wyświetlacz zmniejsza zmęczenie podczas długich sesji rozwiązywania problemów i poprawia szybkość analizy fali..

Wydajność wyzwalania staje się równie ważna podczas zaawansowanego rozwiązywania problemów. Podstawowe wyzwalanie krawędzi działa dobrze dla sygnałów powtarzalnych, ale bardziej skomplikowane zadania rozwiązywania problemów często wymagają zaawansowanych funkcji wyzwalania zdolnych do izolowania zakłóceń, wąskich impulsów, nienormalnych szerokości impulsów, brakujących przejść lub naruszeń czasowych. Zamiast wyświetlać wszystkie aktywności fali nieprzerwanie, oscyloskop koncentruje się tylko na wybranym warunku wyzwalania..

Podczas rozwiązywania problemów znaczna ilość czasu jest często spędzana na dostosowywaniu warunków wyzwalania, ponieważ małe zmiany wyzwalania mogą decydować o tym, czy rzadkie zdarzenia fali pojawią się szybko, czy pozostaną ukryte przez dłuższy czas. Dla niestabilnych usterek wyzwalanie pojedyncze staje się szczególnie przydatne, ponieważ oscyloskop uchwyca nietypowe zdarzenie raz i zamraża falę do szczegółowej inspekcji. Silna wydajność wyzwalania znacznie poprawia efektywność rozwiązywania problemów w systemach cyfrowych o dużej prędkości i w obwodach komunikacyjnych..

Typowe błędy oscyloskopowe i problemy pomiarowe

Nawet gdy oscyloskop ma wystarczające pasmo przenoszenia i zaawansowane funkcje pomiarowe, mogą się pojawić nieprawidłowe wyniki, jeśli konfiguracja pomiarowa jest niepoprawna. Wiele problemów z falą nie jest spowodowanych samym obwodem, ale błędami konfiguracji wyzwalania, niewłaściwymi połączeniami sond, problemami z uziemieniem lub błędnymi ustawieniami oscyloskopu. Podczas rozwiązywania problemów te błędy mogą tworzyć mylące fale, które sprawiają, że zdrowy obwód wydaje się uszkodzony lub ukrywają rzeczywiste problemy z sygnałem..

W rzeczywistych środowiskach testowych istotna ilość czasu jest często spędzana na sprawdzaniu, czy nienormalne zachowanie fali jest spowodowane obwodem czy samą konfiguracją pomiarową. Zrozumienie najczęstszych błędów oscyloskopowych pomaga poprawić dokładność pomiarów, przyspiesza rozwiązywanie problemów i zapobiega niepotrzebnej wymianie komponentów lub niewłaściwym modyfikacjom obwodu..

Słabe ustawienia wyzwalania i niestabilne fale

Jednym z najczęstszych problemów oscyloskopowych jest niestabilna lub ciągle poruszająca się fala. W wielu przypadkach dzieje się tak, ponieważ system wyzwalania nie jest poprawnie skonfigurowany. Bez odpowiedniego wyzwalania oscyloskop wielokrotnie rozpoczyna akwizycję fali w losowych punktach w cyklu sygnału, powodując dryf fali po ekranie..

Niestabilność wyzwalania staje się szczególnie zauważalna podczas mierzenia sygnałów cyfrowych o dużej prędkości, szeregów impulsów lub szumów przełączających. Jeśli poziom wyzwalania jest ustawiony zbyt wysoko lub zbyt nisko, oscyloskop może nie być w stanie konsekwentnie zablokować się na prawidłowej przejściu sygnału..

Problem ten często jest korygowany poprzez powolne dostosowywanie poziomu wyzwalania, jednocześnie monitorując stabilność fali w czasie rzeczywistym. Wybór odpowiedniego trybu wyzwalania również poprawia spójność fali. Wyzwalanie krawędzi działa dobrze dla sygnałów powtarzalnych, podczas gdy wyzwalanie pojedyncze jest powszechnie używane do uchwytywania nieregularnych zakłóceń, skoków napięcia lub brakujących impulsów, które występują tylko raz..

Szum także może wpływać na dokładność wyzwalania. W hałaśliwych środowiskach elektrycznych stosuje się filtrację wyzwalania lub regulacje sprzężenia sygnału w celu ograniczenia nieprawidłowego wyzwalania..

Niepoprawna kompensacja sondy

Problemy z kompensacją sondy mogą znacząco zniekształcać kształt fali, szczególnie podczas pomiarów szybkich krawędzi cyfrowych lub sygnałów o wysokiej częstotliwości. Nawet gdy oscyloskop działa poprawnie, niekompensowana sonda może wprowadzać przesterowania, zaokrąglone krawędzie, dzwonienie lub niewłaściwe zachowanie impulsów na wyświetlaczu..

Sondy pasywne zazwyczaj wymagają dostosowania kompensacji przed użyciem. Proces ten dopasowuje charakterystyki sondy do etapu wejściowego oscyloskopu, aby sygnał pozostał dokładny w różnych częstotliwościach..

Podczas konfiguracji sonda jest podłączana do wyjścia kalibracyjnego oscyloskopu, aby zaobserwować odniesienie prostokątnej fali. Zaokrąglone krawędzie fali wskazują na niedostateczną kompensację, podczas gdy ostre przesterowanie w pobliżu krawędzi wskazuje na nadmiar kompensacji. Kondensator kompensacji sondy jest następnie dostosowywany, aż prostokątna fala stanie się płaska i stabilna..

Kompensacja sondy jest szczególnie ważna podczas pomiarów wysokich prędkości, ponieważ małe zniekształcenia fali mogą prowadzić do błędnych analiz czasowych lub fałszywej interpretacji sygnału..

Ograniczenia pasma przenoszenia i próbkowania

Ograniczenia samego oscyloskopu mogą również tworzyć mylące wyniki pomiarów. Gdy pasmo przenoszenia jest zbyt niskie, szybkie krawędzie fali stają się zaokrąglone, a szczegóły sygnału o wysokiej częstotliwości mogą zniknąć. To może sprawić, że obwody przełączające, sygnały komunikacyjne lub fale zegarowe będą wydawały się wolniejsze lub czystsze, niż w rzeczywistości są..

Niskie częstotliwości próbkowania tworzą inny problem. Jeśli oscyloskop nie próbuje próbkować sygnału wystarczająco szybko, rekonstrukcja fali staje się nieprecyzyjna. Wąskie impulsy mogą całkowicie zniknąć, a wyświetlana fala może już nie odzwierciedlać rzeczywistego zachowania obwodu..

Problemy te stają się bardziej dotkliwe podczas analizy cyfrowej wysokiej prędkości, pomiarów RF oraz testowania elektroniki mocy, gdzie szybkie przejścia zawierają ważne informacje sygnałowe..

Te problemy są powszechnie unika się używając oscyloskopu z pasmem przenoszenia i częstotliwościami próbkowania znacznie wyższymi niż częstotliwość sygnału. Wyższa gęstość próbkująca również poprawia dokładność powiększenia, ponieważ więcej danych fali pozostaje dostępnych podczas szczegółowego badania..

Głębokość pamięci może również wpływać na jakość fali. Jeśli oscyloskop automatycznie obniża częstotliwość próbkowania, aby wspierać dłuższe czasy akwizycji, małe zakłócenia lub krótkotrwałe usterki mogą stać się ukryte wewnątrz procesu akwizycji..

Problemy z szumem, uziemieniem i zniekształceniem sygnału

Problemy z uziemieniem to kolejne główne źródło nieprawidłowego zachowania fali. Słabe połączenie uziemiające może wprowadzać dodatkowe szumy, niestabilne wyzwalanie, dzwonienie lub zniekształcone krawędzie sygnału podczas pomiaru..

Długie przewody uziemiające sondy często działają jak małe anteny, które zbierają otaczające zakłócenia elektryczne. W zasilaczach impulsowych lub obwodach o wysokiej częstotliwości ten niepożądany szum może pojawiać się bezpośrednio na wyświetlaczu fali i utrudniać analizę sygnału..

Problemy z szumem są często redukowane poprzez skracanie połączenia uziemiającego sondy i utrzymywanie małej pętli pomiarowej. Odpowiednie uziemienie poprawia również stabilność wyzwalania i zmniejsza zniekształcenia fali podczas pomiarów szybkich krawędzi..

Zniekształcenie sygnału może również wystąpić, gdy sonda sama nadmiernie obciąża obwód. Każda sonda dodaje opór, pojemność i indukcyjność do punktu pomiaru. Wrażliwe lub szybkie obwody mogą być poddawane nieodpowiednim obciążeniem, które zmienia rzeczywiste zachowanie sygnału podczas pomiaru..

Aktywne sondy, sondy różnicowe i sondy o niskiej pojemności są często używane w takich sytuacjach, ponieważ zmniejszają obciążenie obwodu i poprawiają dokładność pomiarów..

Interferencje środowiskowe mogą również wpływać na jakość fali. Blisko znajdujące się silniki, zasilacze impulsowe, urządzenia bezprzewodowe lub słabo ekranowane kable mogą wprowadzać niepożądany szum elektryczny do systemu pomiarowego. Podczas rozwiązywania problemów podejrzane fale są często sprawdzane ponownie przez zmianę pozycji sondy, poprawę uziemienia lub tymczasowe izolowanie zakłóceń z otoczenia..

Oscyloskop vs inne instrumenty testowe

Różne elektroniczne instrumenty testowe są zaprojektowane do różnych zadań pomiarowych. Chociaż niektóre funkcje mogą się pokrywać, oscyloskopy, multimetry i analizatory logiczne rozwiązują bardzo różne problemy związane z diagnozowaniem i analizą. Zrozumienie tych różnic pozwala wybrać odpowiednie narzędzie dla środowiska pomiarowego, zamiast polegać na jednym narzędziu w każdej sytuacji..

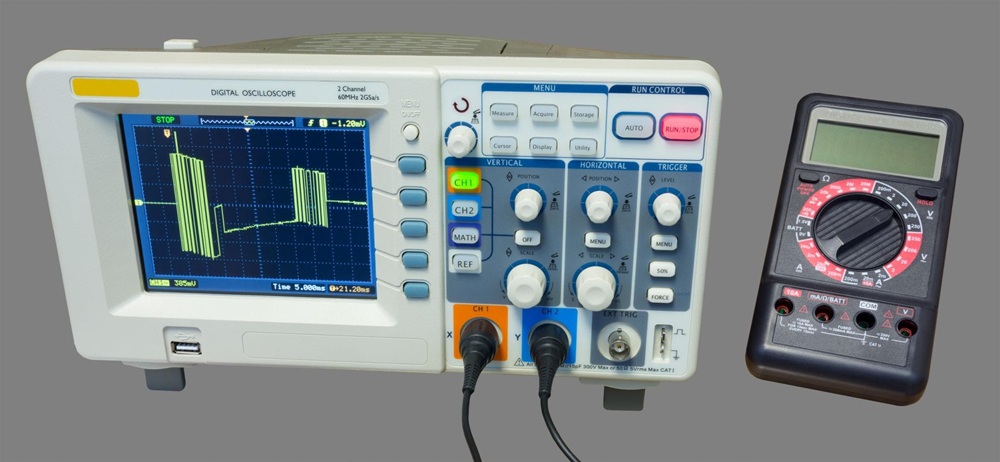

Oscyloskop vs multimetr

Multimetr głównie mierzy stabilne wartości elektryczne, takie jak napięcie, prąd, opór, ciągłość oraz czasami częstotliwość lub pojemność. Jest powszechnie używany do podstawowego rozwiązywania problemów elektrycznych, weryfikacji zasilania i testowania komponentów..

Oscyloskop mierzy napięcie w czasie i wyświetla falę bezpośrednio na ekranie. Zamiast pokazywać tylko jedną wartość numeryczną ujawnia, jak sygnał zmienia się nieprzerwanie w czasie pracy. To pozwala na obserwację kształtu fali, zachowania czasowego, szumów, dzwonienia, zakłóceń, przesterowań, szerokości impulsów i przejść sygnałów, których multimetr nie jest w stanie pokazać..

Na przykład multimetr może potwierdzić, że szyna zasilająca mierzy 5 V poprawnie, podczas gdy oscyloskop może ujawnić, czy pojawiają się szybkie skoki napięcia, szum, turbulencje lub niestabilne zdarzenia przełączania na tej samej linii. Podczas cyfrowego rozwiązywania problemów, analizy komunikacji czy testowania przejściowego widoczność fali staje się niezwykle ważna..

W wielu środowiskach naprawczych i rozwojowych multimetry i oscyloskopy są używane razem, ponieważ każde z narzędzi dostarcza różnych informacji elektrycznych..

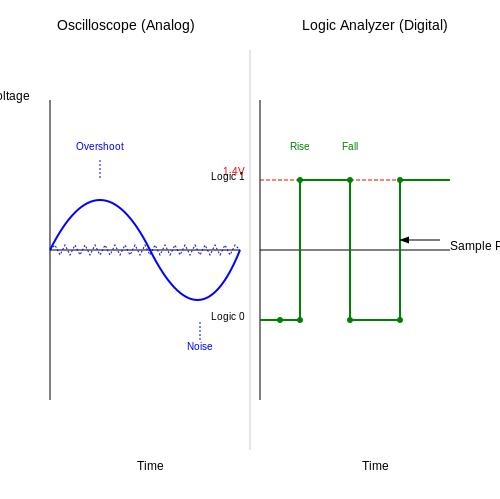

Oscyloskop vs analizator logiczny

Oscyloskopy i analizatory logiczne są używane do analizy sygnałów, ale koncentrują się na różnych rodzajach pomiarów..

Oscyloskop uchwyca zachowanie analogowej fali z szczegółowymi informacjami o napięciu i czasie. Jest przydatny do badania problemów z integralnością sygnału, takich jak dzwonienie, przesterowania, wolne przejścia krawędzi, sprzężenie szumów oraz zniekształcenie fali analogowej. Oscyloskopy pomagają również weryfikować poziomy napięcia, czasy narastania, jakość impulsów i relacje czasowe w mieszanych systemach analogowych i cyfrowych..

Analizator logiczny koncentruje się głównie na stanach cyfrowych logiki oraz relacjach czasowych wielu kanałów. Zamiast wyświetlać szczegółowe kształty fali analogowej, interpretuje sygnały jako logiki wysokie i niskie na wielu kanałach jednocześnie. Staje się to szczególnie użyteczne podczas rozwiązywania problemów z magistralami komunikacyjnymi, sekwencjami czasowymi cyfrowymi, liniami adresowymi, sygnałami kontrolnymi oraz aktywnością procesorów..

Na przykład oscyloskop może ujawnić, że krawędź zegara zawiera dzwonienie lub niestabilne przejścia, podczas gdy analizator logiczny może pokazać, jak ten sam sygnał zegarowy wpływa na czas komunikacji na wielu cyfrowych kanałach..

Nowoczesne środowiska rozwiązywania problemów często łączą oba instrumenty, ponieważ jakość fali analogowej i zachowanie czasowe cyfrowe często wpływają na siebie podczas diagnozowania systemowego..

Nowoczesne trendy w oscyloskopach i zaawansowane funkcje

Nowoczesne oscyloskopy wciąż ewoluują poza podstawowe funkcje wyświetlania fal i pomiarów. Wiele modeli zawiera teraz wbudowane dekodowanie protokołów dla interfejsów takich jak I2C, SPI, UART, CAN, USB i Ethernet, co pozwala na analizę danych komunikacyjnych bezpośrednio obok aktywności fal..

Miksy sygnałowe oscyloskopy łączą analizę fal analogowych z monitorowaniem kanałów logiki cyfrowej, co ułatwia diagnozowanie systemów wbudowanych i sprzętu komunikacyjnego w jednym instrumencie. Oscyloskopy USB również stały się bardziej powszechne w przenośnych i ograniczonych przestrzennie środowiskach, ponieważ pozwalają na akwizycję fal przez zewnętrzne komputery zamiast dużych niezależnych systemów sprzętowych..

Zdalna analiza fal i kontrola sieciowa stają się coraz ważniejsze w automatycznych laboratoriach i systemach testowych przemysłowych. Wiele oscyloskopów obecnie wspiera zdalne monitorowanie, połączenie w chmurze, automatyczne raportowanie i zautomatyzowane przepływy pracy testowe, które poprawiają długoterminową efektywność pomiarów i zarządzanie danymi..

Te możliwości wciąż rozszerzają rolę oscyloskopu od samodzielnego wyświetlacza fal do bardziej zintegrowanej platformy diagnozowania i automatycznej analizy..

Wnioski

Oscyloskopy pozostają niezbędnymi instrumentami do obserwacji, pomiaru i diagnozowania sygnałów elektrycznych w nowoczesnych systemach elektronicznych. Ich zdolność do wyświetlania zmian napięcia w czasie na analizowanie zachowania fal, relacji czasowych, szumów, zakłóceń, jakości impulsów i stabilności sygnału znacznie skuteczniej niż pomiary liczbowe samodzielnie. Dokładne pomiary oscyloskopowe zależą nie tylko od specyfikacji sprzętu, takich jak pasmo przenoszenia, częstotliwość próbkowania, głębokość pamięci i wydajność wyzwalania, ale także od właściwej obsługi sond, uziemienia, konfiguracji wyzwalania i praktyk optymalizacji fali. W miarę jak nowoczesne systemy stają się coraz szybsze i bardziej złożone, oscyloskopy łączą teraz analizę fal z automatycznymi pomiarami, dekodowaniem protokołów, diagnozowaniem sygnałów mieszanych, zdalną łącznością i zaawansowanymi funkcjami analizy danych. Te zdolności wciąż rozszerzają rolę oscyloskopu od prostego wyświetlacza fal do kluczowej platformy do analizy sygnałów w czasie rzeczywistym, walidacji systemów i zaawansowanego diagnozowania elektroniki..
