Techniki pomiaru temperatury półprzewodników i charakteryzacja termiczna

Pomiary temperatury półprzewodników są kluczowe, ponieważ ciepło bezpośrednio wpływa na wydajność elektryczną, stabilność, efektywność, niezawodność i żywotność urządzeń. Nowoczesne urządzenia półprzewodnikowe generują skoncentrowane ciepło w niezwykle małych strukturach, co utrudnia dokładny pomiar termiczny, który jest bardziej skomplikowany niż proste czujniki powierzchniowe. Ten artykuł wyjaśnia główne metody pomiaru temperatury półprzewodników, w tym metody optyczne, oparte na kontakcie oraz elektryczne, badając ich zachowanie operacyjne, ograniczenia i praktyczne kompromisy inżynieryjne..

Katalog

Metody pomiaru temperatury półprzewodników i wyzwania termiczne

Temperatura urządzenia półprzewodnikowego jest zazwyczaj określana za pomocą trzech kategorii pomiarów, z których każda uchwyca inny aspekt termicznej rzeczywistości. W codziennej pracy laboratoryjnej wybór wydaje się być mniej kwestią wyboru zwycięzcy, a bardziej decyzją o tym, z jakimi kompromisami można żyć w danej sytuacji. Źródłem cichego frustracji podczas uruchamiania i analizy awarii jest to, że dwa zespoły mogą obiektywnie zmierzyć, a mimo to różnić się w wynikach, po prostu dlatego, że ich narzędzia są wrażliwe na różne obszary, warstwy lub okna czasowe..

Kategorie pomiarów:

• Sensing optyczny

• Sensing oparty na kontakcie

• Sensing elektryczny

Zwykle wybór zależy od tego, jak definiujesz "temperaturę" (maksymalne gorące miejsce kontra uśredniona ilość w złączu), jakie skale czasowe są ważne (warunki ustalone kontra krótkie transjenty) i jak dużą zakłócenia tolerujesz z ustawienia pomiarowego. Gdy wyniki się różnią, najbardziej produktywnym pierwszym pytaniem jest często: "Jakie fizyczne obszary każde z metod rzeczywiście waży?" zamiast "Która z nich jest błędna?"

Sensing optyczny

Metody optyczne inferują temperaturę przez obserwację, jak urządzenie emituje, odbija lub moduluje światło. W praktyce są one używane do szybkiej wizualnej obserwacji miejsc, w których nagrzewa się i jak zmieniają się wzory termiczne w zależności od obciążenia, układu lub warunków pracy. Narzędzia optyczne mogą śledzić szybkie zmiany termiczne, ponieważ ograniczenie prędkości zazwyczaj ustala detektor, oświetlenie i optykę, a nie opóźnienie termiczne czujnika leżącego na powierzchni..

Typowe podejścia optyczne:

• Termografia IR do mapowania temperatury na powierzchni

• Techniki mikro-Raman dla lepszej rozdzielczości przestrzennej

• Metody termorefleksji do pomiarów o wysokiej rozdzielczości blisko powierzchni

Powtarzającą się zaletą jest minimalna fizyczna ingerencja w natywny przepływ ciepła, co może sprawić, że wczesne badania wydają się "czystsze" niż metody oparte na czujnikach - przynajmniej do momentu, gdy optyka powierzchniowa i warunki brzegowe zaczynają dominować niepewnością..

Sensing optyczny zazwyczaj daje temperaturę powierzchniową lub blisko powierzniową, nie bezpośredni pomiar najgłębszego gorącego miejsca. Ta niuans jest ważna, ponieważ najgorętszy obszar często jest ukryty blisko kanału, złącza lub innego aktywnego regionu, podczas gdy górna powierzchnia może wyglądać na spokojniejszą z powodu rozprzestrzeniania ciepła przez pasywację, dielektryki i metalizację..

Przepływ pracy, który ma tendencję do starzenia się dobrze, to połączenie map optycznych z modelem termicznym i traktowanie wyniku optycznego jako obserwacji brzegowej. Model staje się wówczas mostem między tym, co kamera może zobaczyć, a tym, co krzem prawdopodobnie doświadcza, co jest szczególnie przydatne, gdy celem końcowym jest prognozowanie niezawodności, a nie przekonująca mapa ciepła..

Techniki optyczne zależą od dostępu w linii wzroku i zd disciplined control of surface conditions. Pomiary mogą wydawać się pozornie proste, aż do momentu, gdy refleksyjna powierzchnia lub artefakt opakowania cichutko zniekształca wynik..

Problemy praktyczne:

• Emisyjność i odbicie: Odczyty IR zależą od założeń dotyczących emisyjności; refleksyjna metalizacja może wykazywać sztucznie niską temperaturę, chyba że skorygowana lub przygotowana..

• Powłoki i obróbki powierzchni: Powłoki o wysokiej emisyjności mogą poprawić powtarzalność, zmieniając jednocześnie nieznacznie warunki brzegowe; wiele planów testowych akceptuje cienką, scharakteryzowaną powłokę jako zmierzony kompromis..

• Ograniczenia opakowania: Pokrywy, rozpraszacze ciepła i kapsuły mogą blokować lub zniekształcać optyczną drogę; demontaż może przywrócić dostęp, ale także przesunąć konwekcję/radiację i zmienić poziom referencyjny..

Przydatny wzór myślowy to to, że sensing optyczny często odpowiada na pytanie "gdzie znajduje się gorące miejsce i jak się porusza?" z pewnością, która wydaje się natychmiastowa, podczas gdy dokładność absolutna temperatury jest związana z tym, jak uważnie zarządzane są optyka, właściwości powierzchni i warunki brzegowe..

Sensing oparty na kontakcie

Metody kontaktowe umieszczają czujnik na lub w pobliżu powierzchni urządzenia i inferują temperaturę przez transfer ciepła do elementu czujnikowego. Często są wybierane, gdy chcesz mieć prosty odczyt w określonych lokalizacjach, gdy budżety są napięte lub gdy potrzebujesz czegoś, co można szybko ustawić bez specjalistycznej optyki. Gdy są wykonane ostrożnie, czujniki kontaktowe mogą również produkować szczegółowe mapy, ale pomiar staje się częścią środowiska termicznego..

Typowe narzędzia kontaktowe:

• Mikro-termopary

• RTD (aktywnie-czujnikowe detektory temperatury)

• Czujniki cienkowarstwowe

• Farby/powłoki termicznie wrażliwe

Głównym ograniczeniem jest to, że czujnik może przekształcić lokalne pole termiczne. Nawet mały czujnik może wypompować ciepło z obszaru o dużym gradientie, przez co prawdziwy szczyt wygląda łagodniej niż jest w rzeczywistości. To jeden z tych efektów, które mogą być denerwujące podczas sesji debugowania, ponieważ dane wyglądają stabilnie i powtarzalnie, ale są konsekwentnie niskie..

Warunki, które nasilają niedocenianie:

• Ścieżka czujnika o wysokiej przewodności cieplnej w stosunku do warstw powierzchniowych

• Większa powierzchnia kontaktu lub nadmierna siła aplikowana

• Materiały interfejsowe, które wprowadzają dodatkowe ścieżki rozprzestrzeniania ciepła

Mitigacje, które zwykle pomagają w praktyce, obejmują zmniejszenie masy czujnika, użycie lżejszej siły kontaktu i utrzymanie warstwy przylegającej jak najcieńszej. Jeśli czas na to pozwala, celowe zmienianie siły czujnika lub stylu przylegania oraz obserwowanie, jak odczyt ulega zmianie, może ujawnić, czy czujnik "ciągnie" lokalną temperaturę w dół..

Sensing kontaktowy działa dobrze, gdy powierzchnia jest dostępna i chcesz stabilnych, powtarzalnych odczytów w kilku lokalizacjach, takich jak weryfikacja zmiany radiatora, porównywanie opcji pakowania lub sprawdzanie trendów oporu termicznego w różnych konstrukcjach. Te czujniki dobrze służą również jako kotwice kalibracyjne do innych metod, pod warunkiem, że wybierzesz lokalizacje o umiarkowanych gradientach oraz utrzymasz inwazję czujnika na tyle małą, aby można było bronić pomiar..

Odpowiednie przypadki użycia:

• Weryfikacja w kilku znanych punktach

• Powtarzalne śledzenie trendów w różnych konstrukcjach

• Kotwienie/kontrola innych metod w obszarach o niskim gradiencie

Sensing elektryczny

Metody elektryczne szacują temperaturę na podstawie parametrów elektrycznych zależnych od temperatury. Są atrakcyjne, ponieważ mogą być często realizowane na poziomie pakietów bez dostępu optycznego i mogą naturalnie wpasować się w przebieg testów produkcyjnych lub nawet monitorowanie w terenie. Wygoda jest rzeczywista, ale odpowiedzialność za zrozumienie, jaki region i fizyka waga parametru są też realne..

Typowe parametry zależne od temperatury:

• Napięcie złącza w kierunku przewodzenia

• Opór w stanie włączonym

• Napięcie progowe

• Zmiany zysku związane z mobilnością

• Prąd upływowy

Sensing elektryczny zazwyczaj produkuje elektryczną temperaturę związaną z regionem, który dominuje w wybieranym parametrze. Metody oparte na diodach często silnie korelują z zachowaniem złącza, podczas gdy opór włączenia MOSFET-u może odzwierciedlać złożony kanał i regiony dostępu rozłożone na die. Ta specyfika regionalna może być korzystna: jeśli mechanizm awarii wiąże się z nagrzewaniem złącza, metryka skorelowana z złączem może wydawać się bardziej przyjazna dla decyzji niż uśredniona powierzchnia, która wygładza szczyt..

Główna zasada brzmi, aby wyraźnie stwierdzić, co reprezentuje metryka elektryczna, co prawdopodobnie ignoruje i jak to wiąże się z fizycznym pytaniem, na które próbujesz odpowiedzieć..

Kalibracja jest powtarzającym się wyzwaniem. Zmiany w procesie, historia obciążenia i starzenie mogą zmieniać parametry elektryczne o wielkości, która dorównuje zmianom wywołanym temperaturą, co może cicho podważyć pewność, jeśli nie jest odpowiednio zarządzane..

Typowe ograniczenia mające na celu zachowanie uczciwości termometrii elektrycznej:

• Kalibracja specyficzna dla urządzenia: Uniwersalny nachylenie może dryfować w kierunku wprowadzającym błąd, gdy zmiany w die do die lub lot od lotu nie są nieistotne..

• Kontrolowane warunki pomiarowe: Sensing może samonagrzewać urządzenie; krótkie pulsy i niskie cykle pracy są powszechnie stosowane, aby zredukować zmianę temperatury wywołaną pomiarem..

• Separacja czynników zakłócających: Prąd upływowy, na przykład, jest wrażliwy na temperaturę i również wrażliwy na wady/degeneracje, więc szacunki mogą dryfować, chyba że okresowo zostaną ponownie odniesione..

Pragmatyczne spojrzenie jest takie, że sensing elektryczny dobrze sprawdza się w rutynowym monitorowaniu, ale działa najlepiej, gdy traktowany jest jak wykalibrowany instrument z zadeklarowanym zakresem pracy, a nie jako termometr o jednej liczbie, który dostosowuje się do każdej sytuacji..

Wybór podejścia zazwyczaj polega na dostosowaniu fizyki pomiaru do konkretnego pytania, które zadajesz, i ograniczeń, których nie możesz uniknąć. Kiedy zespoły dobrze dostosowują te elementy, dane mają tendencję do bycia koherentnymi; gdy tego nie robią, ludzie często kończą, argumentując, zamiast rozumieć, że mają do czynienia z całkowicie realnymi pomiarami..

Wskazówki dotyczące dostosowania decyzji:

• Lokalne rozpoznawanie gorących miejsc i gradientów przestrzennych: mapowanie optyczne jest często najbardziej informacyjne..

• Stabilny punkt odniesienia w dostępnych punktach: sensing oparty na kontakcie może być niezawodny, gdy inwazja jest kontrolowana..

• Wbudowane, powtarzalne monitorowanie związane z zachowaniem złącza: sensing elektryczny jest często najbardziej wykonalny..

Jednym z patternów, które konsekwentnie prowadzą do bardziej obronnych wniosków, jest łączenie metod. Dane optyczne mogą pokazać, gdzie tworzą się szczyty, czujniki kontaktowe mogą dostarczyć informacji o zdrowym stanie w obszarach o niskim gradiencie, a sensing elektryczny może śledzić zachowanie związane z złączem w rzeczywistych przebiegach roboczych. Kiedy te perspektywy są uzgadniane z prostym modelem termicznym, wynikający szacunk często łatwiej uzasadnić w przeglądach projektów i mniej prawdopodobne, że się rozpadnie podczas dyskusji o niezawodności niż jakakolwiek technika używana samodzielnie..

Optyczne czujniki temperatury w urządzeniach półprzewodnikowych

Termometria optyczna działa, ponieważ optyczna reakcja półprzewodnika przesuwa się w powtarzalny sposób w miarę zmian temperatury krystalicznej. W codziennych pomiarach największa historia to nie tylko to, że temperatura zmienia sygnał, ale jak wybrane obserwowalne zachowuje się pod rzeczywistymi ograniczeniami. Konkretną właściwości optyczną monitorowaną, zakres długości fal używanych oraz warunki powierzchniowe i geometryczne cichutko kształtują to, co instrument raportuje..

Temperatura zazwyczaj nie pojawia się jako bezpośredni odczyt. Jest rekonstruowana przez model mapowania. Ten model może wydawać się solidny, gdy fizyka materiałów i założenia dotyczące konfiguracji są zgodne, oraz może wydawać się zaskakująco łamliwy, gdy małe, nieśledzone zmiany wpadają w optykę, stan próbki lub mocowanie..

Termometria luminescencyjna

W termometrii luminescencyjnej, ogrzewanie modyfikuje strukturę pasma i również wpływa na drogi rekombinacji nośników. Te zmiany często przesuwają widmo emisji w sposób, który jest powtarzalny dla danego systemu materiałowego. W wielu półprzewodnikach energia maksymalnej emisji podąża blisko za energią pasma zabronionego, co czyni ją praktycznym przybliżeniem temperatury..

Powszechnie stosowaną specyficzną relacją jest:

Liczby stałe zależą od składu i historii przetwarzania, co może być łatwe do niedocenienia, gdy standardowy zestaw parametrów wydaje się wygodny. Podejście operacyjne pozostaje spójne: w miarę wzrostu temperatury, energia pasma zabronionego zazwyczaj się kurczy, a maksimum emisji przesuwa się w kierunku niższej energii (dłuższej długości fali)..

W systemach praktycznych instrument nie mierzy pasma zabronionego. Mierzy obserwowalne optyczne, a następnie używa kalibracji do wnioskowania o temperaturze. Dwa typowe obserwowalne to:

(a) pozycja maksimum spektralnego

(b) metryki ratiometryczne, takie jak stosunki intensywności przy dwóch długościach fal.

Po pomiarze, obserwowalne są konwertowane na temperaturę przez krzywą kalibracyjną, która niejawnie uwzględnia zarówno reakcję materiału, jak i osobliwości łańcucha pomiarowego..

Zmiana maksimum vs. Stosunek intensywności

Metody zmiany maksimum wydają się proste, ponieważ termometr wygląda jak pozycja widma. Ta intuicja może być satysfakcjonująca, gdy widma są czyste i jednopikowe. Dyskomfort pojawia się, gdy widmo poszerza się wraz z temperaturą, gdy wiele przejść się nakłada lub gdy tło fluorescencji rośnie, a maksimum staje się bardziej kwestią oceny niż czystą cechą..

Metody dwukolorowe (stosunek intensywności) mogą być stabilniejsze w chaotycznych warunkach, ponieważ stosunki tłumią kilka powszechnych dryftów. Zmiany efektywności zbierania i łagodny dryft wyrównania często lepiej dzielą niż odejmują. Niemniej jednak metody ratiometryczne wciąż w dużej mierze polegają na dokładności filtrów, odpowiedzi spektralnej detektora i stabilności wybranych okien długości fal. Gdy te elementy dryfują, stosunek może dryfować z nimi..

Wzór, który często pojawia się w przejściach z laboratorium do terenu, jest trochę pokorny: metoda, która na papierze wydaje się najbardziej wrażliwa, nie zawsze zapewnia najlepszą prawdę o temperaturze na otwartym powietrzu lub na linii produkcyjnej. Małe niezgodności, starzejące się filtry lub wolna warstwa zanieczyszczeń na oknie mogą przesunąć stosunek w sposób, który wygląda jak nagrzewanie. Ustawienia, które podkreślają powtarzalność, stałe filtry, mechanicznie stabilną optykę oraz zaplanowane kontrole weryfikacji, często kończą się na tym, że prowadzi się je spokojniej i są mniej podatne na niejasne epizody temperatury..

Trzy główne czynniki zakłócające

Nawet jeśli model zależności pasma zabronionego od temperatury jest dokładny, zmierzone widmo może się przesunąć z przyczyn, które nie mają nic wspólnego z temperaturą krystaliczną, którą chciałeś obserwować. Trzy źródła zamieszania pojawiają się nieustannie:

• Samonagrzewanie od wzbudzenia

Wzbudzenie optyczne może lokalnie wprowadzić ciepło, zwłaszcza w małych objętościach, słabo podtrzymywanych membranach lub strukturach z słabym odprowadzaniem ciepła. Pomiary mogą więc zgłaszać temperaturę, którą oświetlenie częściowo stworzyło, co może być niepokojące, ponieważ liczby wciąż wyglądają wewnętrznie spójnie..

Pragmatyczna kontrola to rozprzestrzenienie mocy przy stałych warunkach otoczenia. Jeśli stwierdzona temperatura wzrasta wraz z mocą wzbudzenia, ustawienie wprowadza ciepło. Mitigacje, które zwykle redukują to zniekształcenie, obejmują: krótsze cykle pracy, niższą gęstość mocy, większe rozmiary plam i lepszy kontakt termiczny z chłodnicą lub mocowaniem..

• Dopowanie i efekty nośników

Wysokie dopowanie i zmiany gęstości nośników mogą wprowadzać wypełnienie pasma, renormalizację pasma zabronionego i przesunięcia w dynamice rekombinacji. Widmo może się przesunąć, poszerzyć lub uformować w sposoby, które są trudne do oddzielenia od prawdziwego trendu cieplnego, jeśli analiza zakłada, że tylko temperatura porusza maksimum..

Bardziej niezawodną praktyką jest kalibracja próbek, które odpowiadają poziomowi dopowania, przebiegowi procesu i historii, zamiast polegania na ogólnych stałych, które nigdy nie zostały dostosowane do rzeczywistego kontekstu waferu i jego produkcji..

• Przesunięcia indukowane naprężeniem

Naprężenie mechaniczne zmienia strukturę pasma. Naprężenia opakowania, niedopasowanie rozszerzania cieplnego, wygięcie wafla i mocowanie mogą wprowadzać naprężenia, które przesuwają cechy spektralne. Problemem jest to, że małe zmiany mechaniczne, zmiana warstwy kleju, różne naprężenie klamry lub ponowne mocowanie układu, mogą generować powtarzalne przesunięcia, które wyglądają jak rzeczywiste różnice temperatury..

Dla pracy nastawionej na precyzję, naprężenie często najlepiej traktować jako zmienną stanu, którą należy utrzymać na stałym poziomie. Utrzymywanie warunków mocowania identycznych pomiędzy kalibracją a pomiarem oraz unikanie ponownego mocowania w trakcie badań zwykle zmniejsza późniejsze konwersacje na temat "dlaczego się przesunęła?"..

Powszechnym sposobem awarii jest kalibracja jedynie reakcji półprzewodnika, zakładając, że łańcuch optyczny i elektroniczny są neutralne. W praktyce funkcja instrumentu staje się częścią mapowania od sygnału do temperatury. Obejmuje to kalibrację długości fal spektrometru, odpowiedź spektralną detektora, starzenie lub dryft filtrów oraz geometrię zbierania..

Kalibracja „od początku do końca” przeprowadzona tym samym ścieżką optyczną, tym samym aperturą numeryczną i tym samym mocowaniem próbki zazwyczaj prowadzi do ściślejszej niepewności w rzeczywistej eksploatacji. Może wydawać się mniej elegancka niż czysto teoretyczna konwersja, ale absorbuje realne niedoskonałości w krzywej kalibracyjnej — często kompromis, który ludzie doceniają, gdy pomiar musi przetrwać rutynowe obsługiwanie..

Termografia podczerwone

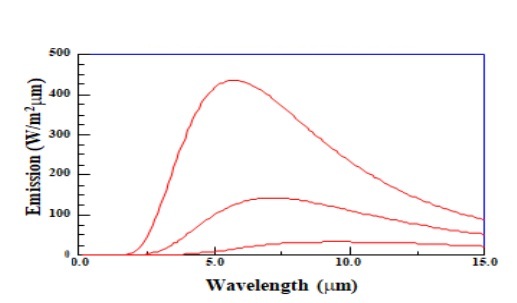

Termografia podczerwone inferuje temperaturę z promieniowania termicznego. W idealizowanej formie całkowita promieniowana moc podąża za:

Jeśli mierzy się radiancję w znanym paśmie IR i zna się emisyjność (varepsilon), można obliczyć temperaturę. Praktycznym rozczarowaniem jest to, że \(\varepsilon\) nie jest stałą uniwersalną wartością. Zmienia się w zależności od materiału, stanu powierzchni, geometrii i pasma długości fal..

Ponieważ radiancja rośnie stromo z temperaturą, nawet niewielkość niedopasowania emisyjności może wypchnąć wnioskowaną temperaturę z dala od rzeczywistości. W rzeczywistych pomiarach błędy rzędu dziesiątków stopni są całkowicie prawdopodobne, gdy emisyjność zakłada się na podstawie wygody, a nie weryfikacji na rzeczywistej powierzchni..

Emisyjność jest powiązana z tym, jak powierzchnia absorbuje i odbija promieniowanie w danym paśmie i pod danym kątem widzenia. Zmiany są kontrolowane przez kilka praktycznych wpływów:

• Chropowatość i powierzchnia

Polerowane metale często łączą niską emisyjność z wysoką refleksyjnością, co sprawia, że są skłonne do odczytywania pomieszczenia tak samo jak siebie. Zgrubienie lub pokrycie zazwyczaj podnosi emisyjność i redukuje odbicia środowiskowe, co może sprawić, że termogram wydaje się bardziej wiarygodny i mniej "lustrzany".

• Warstwy tlenków i filmy zanieczyszczeń

Cienkie tlenki, resztki i filmy procesowe mogą znacznie zmieniać emisyjność, a one mogą ewoluować w miarę starzenia się powierzchni. Może to powodować powolny dryft, który przypomina łagodne nagrzewanie lub chłodzenie, nawet gdy prawdziwa temperatura pozostaje stała, co jest łatwe do błędnego zinterpretowania, jeśli chemia powierzchni jest poza zasięgiem wzroku..

• Kąt widzenia i pasmo spektralne

Emisyjność zależy od kierunku i długości fali. Zmiana kąta kamery, optyki lub pasma spektralnego może wystarczająco przesunąć skuteczną emisyjność, aby unieważnić wcześniejszą kalibrację. Utrzymanie geometrii stałej nie jest tylko kwestią wygody; definiuje, co pomiar oznacza z runu na run..

Solidne przepływy pracy w termografii często łączą kilka taktyk:

- Kalibracja emisyjności in-situ w porównaniu z odniesieniem.
- Powłoki lub taśmy o wysokiej emisyjności.
- Stałe pasma spektralne i spójna geometria optyczna.
- Zarządzanie odbiciem.

Kalibracja emisyjności może być zakotwiczona przy użyciu odniesienia kontaktowego tam, gdzie to możliwe, lub znanego odniesienia temperatury, gdy kontakt nie jest wykonalny. To łączy konwersję radiancji na temperaturę z rzeczywistym stanem powierzchni, a nie z założeniem z karty danych..

Zastosowanie powłoki lub taśmy o wysokiej emisyjności często redukuje wrażliwość na wykończenie powierzchni i odbicia. To często najszybsza droga do dokładniejszych odczytów, pod warunkiem, że warstwa jest wystarczająco cienka, aby nie zakłócać w istotny sposób pola temperatury, a także jest zgodna z otoczeniem..

Zamknięcie pasma spektralnego i utrzymanie geometrii widzenia w sposób spójny zmniejsza zmienność między pomiarami. W wielu wdrożeniach powtarzalność poprawia się bardziej dzięki niezmienności kąta niż dzięki modernizacji do kamery o wyższej rozdzielczości..

Dla celów refleksyjnych, zarządzanie odbiciem jest istotne, ponieważ powierzchnia może odbijać gorące obiekty z otoczenia w kamerze, tworząc fałszywe gorące punkty. Osłony, zarządzanie temperaturą tła oraz dostosowywanie kątów w celu redukcji odbić spekularyzacyjnych mogą zapobiec nieprzyjemnej sytuacji, w której gorący punkt znika, gdy ktoś odejdzie od ustawienia..

W termometrii luminescencyjnej i termografii IR wspólną techniczną rzeczywistością jest to, że systemy optyczne mierzą optyczne proxy, a nie temperaturę samej w sobie. Pomiary, które wytrzymują poddanie analizie, traktują te proxy jako warunkowe zależne od wyboru długości fali, geometrii, stanu powierzchni, warunków wzbudzenia i kontekstu kalibracji..

Defensywny łańcuch od sygnału do temperatury zazwyczaj obejmuje: zdefiniowane pasma długości fal, kontrolowaną i powtarzalną geometrię, kontrole w celu wyeliminowania nagrzewania wywołanego wzbudzeniem oraz warunki kalibracji, które pasują do rzeczywistego środowiska pomiarowego. Gdy ta dyscyplina jest utrzymywana, termometria optyczna może być szybka i dokładna w sposób, który wydaje się satysfakcjonująco efektywny; gdy nie jest, może produkować liczby, które wyglądają na precyzyjne, a jednocześnie cicho omijają prawdę..

Metody prowania termicznego do analizy transferu ciepła między urządzeniami

W pomiarach opartych na kontakcie, czujnik zgłasza temperaturę przez wymianę ciepła z celem, co oznacza, że czujnik wpływa na to, co stara się zaobserwować. Szczegóły kształtujące wynik są często trywialne, ale decydujące: geometria czujnika, wewnętrzna ścieżka termiczna wewnątrz korpusu czujnika oraz stan interfejsu tuż przy punkcie kontaktu. Razem te czynniki kształtują (a) rozdzielczość przestrzenną, (b) czas reakcji oraz (c) jak mocno pomiar reformuje lokalne pole temperatury..

W codziennej pracy eksperymentalnej wyniki, które wydają się najmniej niejednoznaczne, zazwyczaj pochodzą z traktowania czujnika i urządzenia jako sprzętu termicznego połączonego, a nie jako "instrument" kontra "próbka". Ten sposób rozważania redukuje niespodzianki: zamiast argumentować z mylącą mapą później, pomiar jest projektowany tak, aby sprzężenie było kontrolowane, powtarzalne i małe w porównaniu do przepływu ciepła, który jest kwestionowany..

Skanningowe czujniki termalne

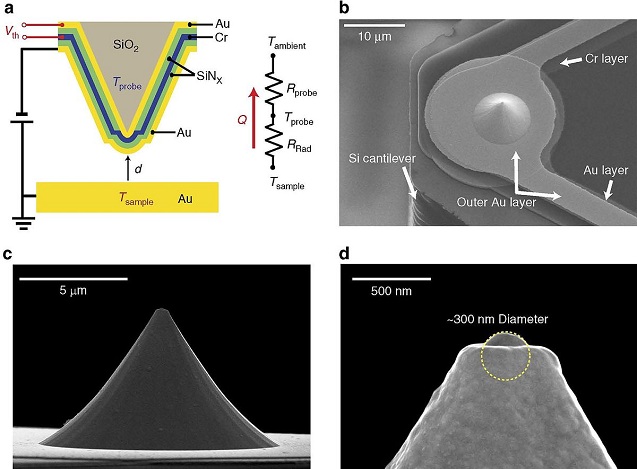

Skanningowa mikroskopia termiczna typowo umieszcza termistor lub termoparę blisko ultracienkiego końca. Podczas skanowania rastrującego, końcówka wymienia lokalnie ciepło z powierzchnią i przekształca tę wymianę w sygnał elektryczny. To wspiera mapowanie związane z temperaturą z niemal nanoskali rozdzielczości lateralnej, ale sygnał rzadko jest literalną temperaturą powierzchni w danym punkcie..

To, co instrument wykazuje, jest szczerze opisane jako mieszana odpowiedź wyprodukowana przez wiele współczynników działających jednocześnie:

• lokalne pole temperatury powierzchni,

• opór cieplny między końcówką a próbą,

• rozprzestrzenianie ciepła i odprowadzanie ciepła przez dźwignię i otaczające medium..

Dlatego dwa skany na tym samym urządzeniu mogą się różnić w sposób, który wydaje się frustrująco ludzki do naprawy: małe przesunięcie siły kontaktu, cicha zmiana wilgotności otoczenia lub stopniowe starzenie się czujnika mogą zmienić interfejs na tyle, aby zmienić skuteczne sprzężenie termiczne. Kiedy to się zdarzy, łatwo pomylić zmianę sprzężenia z zmianą materiału lub urządzenia, chyba że protokół pomiarowy wyraźnie monitoruje stan interfejsu..

SThM wyróżnia się, gdy pytanie dotyczy małych skal długości. Jest dobrze dostosowane do sytuacji, w których transfer ciepła kształtowany jest przez strukturę mikroskalową, a nie przez gładkie, masowe średnie. Pomaga również zidentyfikować nie tylko gorące obszary, ale także gdzie ciepło wchodzi, wychodzi lub staje się ograniczone w systemie..

Cechy, które często korzystają z rozdzielczości w stylu SThM:

• granice ziaren

• wąskie połączenia

• zlokalizowane gorące punkty w urządzeniach mocy

• lokalne bariery termiczne

Gdy eksperyment jest zaprojektowany z umiarem (szczególnie wokół siły kontaktu i nagrzewania się czujnika), SThM może podkreślić ścieżki przepływu ciepła, które w przeciwnym razie zostałyby zatarte w technikach uśrednionych terenów..

Ograniczenia

Opór cieplny między końcówką a próbką: przy kontaktach nanometrowych, opór międzyfazowy może dominować w wymianie ciepła, szczególnie na chropowatych, utlenionych lub zanieczyszczonych powierzchniach. Wrażliwość tutaj może być emocjonalnie wyczerpująca w praktyce, ponieważ interfejs reaguje na małe zmiany, które nie zawsze ogłaszają się w sygnale topografii AFM. Nieznaczna zmiana w ciśnieniu lub czystości zmienia rzeczywistą powierzchnię kontaktu, co przesuwa skuteczną przewodność cieplną, a tym samym mierzony sygnał..

Powtarzającą się lekcją laboratoryjną jest to, że stabilna topografia oraz stabilny kontakt termiczny nie zawsze idą w parze. Kanał termiczny może dryfować, nawet gdy sprzężenie zwrotne wygląda na wzorowo zachowane, a ten dryft może udawać zmianę temperatury, jeśli nie jest oddzielnie ograniczony..

Odtwarzanie ciepła czujnika i działanie wsteczne: czujnik może działać jako odprowadzacz ciepła (i, jeśli samonagrzewający, jako źródło ciepła), wydobywając ciepło z próbki i obniżając lokalną temperaturę. Efekt jest najbardziej zauważalny w strukturach, które nie mają dużej masy cieplnej lub które są słabo zakotwiczone w kąpieli cieplnej, takich jak cienkowarstwowe i zawieszone membrany..

Prosty model myślowy pomaga utrzymać interpretacje na właściwej drodze: jeśli urządzenie poddane testowi ma słabe połączenie cieplne z otoczeniem, to wprowadzenie dowolnej dodatkowej ścieżki cieplnej, takiej jak czujnik, przekieruje przepływ ciepła w sposób, który może ukazać się na mapie. Kiedy badacz już niepokoi się o małe gradienty, to działanie wsteczne może być dokładnie taką niewidzialną ręką, która tworzy czysty, ale mylący obraz..

Ścieżki transferu ciepła w otoczeniu: równoległe ścieżki transferu ciepła poza zamierzonym kontaktem stałym mogą zatarć znaczenie sygnału. Przewodnictwo powietrzne, warstwy wody adsorbowanej i wymiana radiacyjna mogą do tego przyczyniać się. Wiele niespójności, które na pierwszy rzut oka wydają się problemami elektronicznymi, kończy się odnajdywaniem źródeł do warunków otoczenia, które cicho dryfują podczas długich skanów..

Typowe czynniki środowiskowe, które komplikują interpretację:

• przewodnictwo powietrzne

• warstwy wody adsorbowanej

• wymiana radiacyjna

W wielu ustawieniach, zaostrzenie temperatury w obudowie, stabilizacja wilgotności i powtarzalność parametrów podejścia skutkują mniejszymi niezgodnościami, bardziej skutecznie niż agresywna obróbka postprocesowania, ponieważ pomiar staje się mniej wrażliwy na niekontrolowane równoległe ścieżki..

Poprawa spójności pomiarów

• Kalibruj za pomocą próbek odniesienia, które obejmują oczekiwany przewodnictwo cieplne i zakres temperatury, zamiast polegać na kalibracji jednopunktowej, która może ukrywać nieliniowości..

• Śledź i reguluj siłę kontaktu, czas przebywania i prędkość skanowania, ponieważ każdy z nich przekształca efektywną stałą czasu termalnego połączonego systemu końcówka-próbka..

• Użyj strategii, które oddzielają sprzężenie termiczne od prawdziwej temperatury, takich jak porównania wielo-czujnikowe, powtarzane skany przy różnych siłach lub modulowane nagrzewanie, aby wydobyć odpowiedź zależną od częstotliwości..

Perspektywa, która zwykle utrzymuje zespoły w zgodzie, jest taka, że traktuj SThM głównie jako instrument porównawczy, różnicę między cechami, przed/po zmianach oraz względnymi ścieżkami przepływu ciepła, chyba że kalibracja i modelowanie zostały wystarczająco zrealizowane, by uzasadnić bezwzględną termometrię..

Termograficzne powłoki fosforowe

Termograficzne fosforany wykorzystują cienką warstwę ceramiki dopowanej pierwiastkami rzadkimi, nałożonej na docelową powierzchnię. Pod wpływem UV (lub innego odpowiedniego) wzbudzenia, powłoka emituje światło, którego intensywność i/lub czas zaniku zmienia się wraz z temperaturą. Ponieważ warstwa może pokrywać dużą powierzchnię, zachowuje się jak rozproszony termometr: tworzy mapy temperatury w szerokim zakresie zamiast skanować punktowo..

To sprawia, że jest dobrze dopasowane do kwestii dotyczących wzorów transferu energii między sprzężonymi komponentami, w tym tego, jak ciepło rozprzestrzenia się wzdłuż interfejsu i gdzie koncentruje się w pobliżu obszarów kontaktowych. Pomiar zwykle wydaje się bardziej bezpośredni do interpretacji, ponieważ mapa jest uzyskiwana w jednym uchwyceniu optycznym, a nie zszywana z długich tras skanowania..

Zalety

To podejście unika niepewności kontaktowych, które pojawiają się przy skanowaniu końcówek, co może być ulgą, gdy powierzchnia urządzenia jest delikatna lub zmienna. Może obsługiwać złożone geometrie i większe pole widzenia, a często naturalnie współgra z pomiarami transjentowymi, gdy stosowane są metody czasu zaniku..

Praktyczną korzyścią, która natychmiast się pojawia, jest wydajność: jedno zdjęcie optyczne może dać całe pole temperatury, które w przeciwnym razie wymagałoby długiego czasu skanowania z czujnikiem, co redukuje narażenie na wolne dryfty, które gwałtownie kumulują się podczas długotrwałych pomiarów..

Ograniczenia

Dodanie powłoki zmienia powierzchnię. Nawet cienka warstwa może dodać oporu cieplnego, przesunąć emisyjność i zmodyfikować transfer ciepła interfejsu. Jest to najbardziej zauważalne, gdy transfer energii między urządzeniami jest dominowany przez powierzchnię, gdzie natywne warunki brzegowe są częścią tego, co jest badane..

Sytuacje, w których dodana warstwa ma większe znaczenie:

• badania przewodnictwa kontaktowego

• rozprzestrzenianie się ciepła blisko powierzchni

• efekty konwekcji powierzchniowej

Warto mieć na uwadze, że powłoki opisane jako optycznie cienkie nie są automatycznie termicznie bez znaczenia. Gdy eksperyment dąży do subtelnej fizyki interfejsów, powłoka może cichuteńko stać się częścią zjawiska, a nie pasywnej warstwy pomiarowej..

Niejednorodna grubość może naśladować gradienty temperatury poprzez zmianę intensywności emisji. Fotobleach i dryf wzbudzenia mogą produkować wolne tendencje temperatury, które nie mają nic wspólnego z transferem ciepła. Metody czasu życia/czasu zaniku redukują wrażliwość na zmienność grubości, ale wciąż zależą od stabilności czasów wzbudzenia i spójności optycznego zbierania..

Optyczne i wzbudzeniowe czynniki, które często tworzą artefakty:

• niejednorodność grubości powłoki

• fotobleach

• dryf wzbudzenia lub drgania czasowe

• zmiany w ustawieniu optyki zbierającej

Gdy te efekty nie są monitorowane, wynikowe mapy mogą wyglądać gładko i przekonująco, podczas gdy subtelnie kodują zachowanie systemu optycznego, a nie termodynamikę urządzenia..

Słaba przyczepność lub mikropęknięcia mogą tworzyć lokalne szczeliny powietrzne, które zniekształcają pole temperatury. Czyszczenie powierzchni, kontrolowane utwardzanie i weryfikacja jednolitości często decydują, czy końcowa mapa jest wiarygodna, gdy jest poddawana analizie ilościowej. W praktyce krok ten, wymaga cierpliwości: powłoka, która wydaje się "w porządku" na pierwszy rzut oka, może nadal ukrywać nieciągłości, które są istotne termicznie..

Ilościowe mapowanie temperatury

• Preferuj kalibrację na podstawie czasu życia/czasu zaniku, gdy to możliwe, ponieważ jest ona mniej wrażliwa na grubość powłoki i intensywność oświetlenia niż mapowanie na podstawie surowej intensywności..

• Scharakteryzuj grubość i jednolitość powłoki; nawet podstawowa inspekcja optyczna oraz kontrola profilu świetlnego mogą zapobiec dużym błędom interpretacyjnym..

• Waliduj w stosunku do przynajmniej jednego niezależnego termometru lub stanu odniesienia, szczególnie gdy celem jest kwantyfikacja transferu ciepła między urządzeniami, a nie tylko wizualizacja wzorów..

Perspektywa interpretacyjna, która redukuje zamieszanie, to traktować termograficzne fosforany jako warstwę przetwornika optycznego. Jeśli pytanie o transfer ciepła jest dominowane przez przewodnictwo masy w urządzeniu, warstwa często znika w tle; jeśli pytanie jest dominowane przez interakcje powierzchniowe, warstwa staje się częścią warunków brzegowych i należy ją uwzględnić w modelu..

Jak zdecydować między skanowymi czujnikami termicznymi a termograficznymi fosforami

Dostosuj narzędzie do pytania transferu ciepła

Wybierz skanowe czujniki termiczne, gdy rozwiązywanie mikroskalowych gorących miejsc, lokalizowanie wąskich ścieżek przepływu ciepła lub porównywanie kontrastów termicznych w nanoskalowych cechach. Wybierz termograficzne fosforany, gdy mapujesz temperaturę na dużych obszarach, uchwycisz transjentowe wzorce rozprzestrzeniania się lub obserwujesz sprzężenie między urządzeniami wzdłuż interfejsu..

Traktuj zniekształcenie pomiaru jako jawny parametr projektowania

Oba podejścia mogą zniekształcać pole temperatury, po prostu przez różne mechanizmy. Skanowe czujniki mogą rysować ciepło w kontakcie i kształtować lokalny gradient; warstwy fosforowe mogą zmieniać warunki brzegowe poprzez dodanie filmu o własnych właściwościach termicznych i optycznych. Przepływy pracy, które dobrze wytrzymują przegląd, zazwyczaj kwantyfikują te zniekształcenia zamiast mieć nadzieję, że są małe..

W wielu rzeczywistych porównaniach nominalna rozdzielczość nie decyduje o zwycięstwie. Decydującym czynnikiem jest, czy przesunięcie można wystarczająco ograniczyć, aby pozostało poniżej interpretowanych gradientów i kontrastów termicznych, aby wnioski pozostały stabilne, gdy pomiar jest powtarzany..

Ugruntowane spojrzenie robocze

Mapowanie temperatury jest najłatwiejsze, gdy termometr jest pasywny, a system zmienia się powoli. Badania transferu ciepła między urządzeniami często łamią oba założenia: sprzężenie ulega zmianie, interfejsy ewoluują, a stałe czasu mogą być krótkie. Defensywne podejście łączy kalibrację, kontrole powtarzalności oraz uproszczony model termiczny interakcji końcówka-urządzenie..

To podejście traktuje limity instrumentów jako mierzalne parametry. Ulepsza również dyskusje techniczne, koncentrując się na tym, co było kontrolowane, co pozostało niepewne i jak ta niepewność wpływa na analizę transferu ciepła..

Parametry elektryczne wpływające na pomiary temperatury półprzewodników

Termometria elektryczna opiera się na prostym, ale łatwym do błędnego odczytania fakcie: elektryczne zachowanie półprzewodników zmienia się w zależności od temperatury. Obserwując wybrany parametr elektryczny i mapując go przez kalibrację, system może oszacować temperaturę bez dodawania osobnego przetwornika termicznego. W wielu projektach ta szybkość i integracja wydają się autentycznie satysfakcjonujące, ponieważ czujnik może znajdować się w istniejącym obwodzie. W tym samym czasie może być niepokojące zobaczyć, jak łatwo oszacowanie temperatury można wpłynąć przez wpływy nietermalne, ponieważ wiele parametrów elektrycznych reaguje na temperaturę, obciążenie, stres i starzenie się równolegle. Ostrożne podejście pomiarowe koncentruje się na oddzieleniu tych czynników, tak aby analiza odpowiadała temperaturze, a nie temu, co innego zmieniło się tego dnia..

Złącze PN

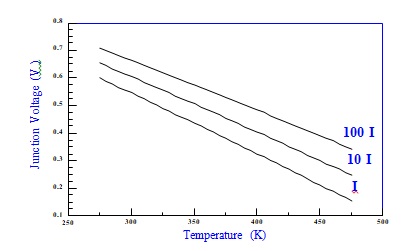

Powszechnym elektrycznym zastępnikiem temperatury jest napięcie w kierunku przewodzenia złącza PN. Kiedy stały jest prąd w kierunku przewodzenia, napięcie złącza zazwyczaj spada w sposób zbliżony do liniowego wraz ze wzrostem temperatury. To zachowanie często podsumowuje wrażliwość na temperaturę przy stałym prądzie:

gdzie k to stała Boltzmanna, q = 1.6 × 10⁻¹⁹ C, a E₉ to pasmo zabronione krzemu. W codziennych rozmowach inżynieryjnych nachylenie jest często podawane w pobliżu −2 mV/K, co może być przyjemnie "plug-and-play" podczas wczesnych uruchomień. W szerszych zakresach temperaturowych, to nachylenie dryfuje, ponieważ statystyki nośników oraz terminy związane z pasmem zabronionym nie pozostają doskonale liniowe. Aby uniknąć nieoczekiwanego zachowania później, wartości nachylenia są często kalibrowane w rzeczywistych warunkach pracy, zamiast polegać tylko na oszacowanych zasadach..

Utrzymanie stałego prądu to warunek, który sprawia, że Vₚₙ(T) zachowuje się w przewidywalny sposób. W rzeczywistych pomiarach małe błędy prądowe mogą masquerować jako zmiana temperatury, ponieważ równanie diodowe jest wykładnicze, więc prawie stałe może nadal wystarczyć do zniekształcenia wnioskowanej temperatury. Typowy problem laboratoryjny występuje, gdy źródło prądu wydaje się stabilne samo w sobie, ale mierzona temperatura zmienia się z powodu szumów zasilania lub transjentów próbkowania ADC wpływających na punkt odniesienia..

Samonagrzewanie to drugi, powtarzający się pułapka. Dioda rozprasza P ≈ IₚₙVₚₙ, a to rozpraszanie podnosi temperaturę złącza powyżej temperatury otoczenia lub płyty, którą system stara się zgłosić. Wczesne prototypy mogą ukrywać to, ponieważ stałe czasu termiczne spowalniają reakcję, co sprawia, że szybkie kontrole nagrzania wyglądają czysto, gdy system działa cały czas..

(a) Utrzymuj prąd pomiarowy jak najniżej, aby pozwolić na szum..

(b) Użyj pomiarów pulsacyjnych ze zdefiniowanym cyklem pracy..

(c) Scharakteryzuj osiadanie termiczne, aby czas odczytu podążał za zachowaniem termicznym, a nie wygodą testu..

Dla czujników złącza PN, defensywna kalibracja to kalibracja dwu-punktowa (lub wielopunktowa) przeprowadzona w zamierzonym prądzie i w zamierzonym pakiecie, ponieważ opór cieplny pakietu oraz przewodnictwo ramki wpływają na pozorną temperaturę, gdy tylko rozpraszanie jest różne od zera. Dodatkowo, zazwyczaj w praktyce bardziej satysfakcjonujące jest zakotwiczenie pełnego stanu pomiarowego niż "łatanie" błędów później za pomocą skomplikowanej korekty..

Moc prądu, czas pomiaru po aplikacji obciążenia, obciążenie wejściowe ADC..

Kiedy te warunki są utrzymywane stabilnie, potrzebnych jest mniej parametrów kalibracji, a powtarzalność długoterminowa zazwyczaj wydaje się mniej krucha, szczególnie gdy urządzenie jest używane w środowiskach, w których zasilanie, aktywność i zachowanie próbkowania dryfują w miarę upływu czasu..

MOSFET

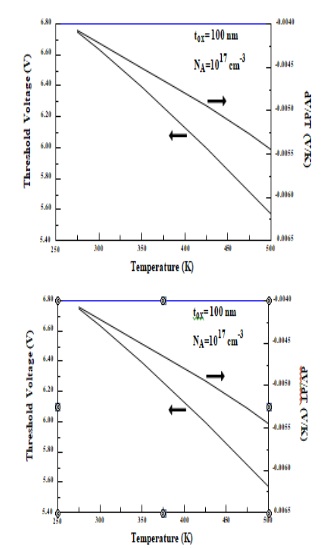

Napięcie progowe MOSFET jest innym parametrem elektrycznym reagującym na temperaturę, szczególnie atrakcyjnym w zintegrowanych czujnikach opartych na MOSFET. W miarę zmian temperatury, statystyki nośników i potencjał powierzchni przesuwają się, zmieniając pozorne napięcie progowe. Jedna reprezentatywna relacja to:

która łączy zależność temperatury z permittivy krzemu εₛᵢ, pojemnością tlenku Cₒₓ, gęstością dopowania Nₐ oraz potencjałem masy ψᵦ. Atrakcyjność jest oczywista: Vₜ silnie podąża za temperaturą. Kompromis jest równie realny: Vₜ również silnie podąża za szczegółami procesu, co może sprawić, że dokładne oszacowanie temperatury będzie bardziej przypominać zarządzanie zmiennością niż eksploatację wrażliwości..

Ekspozycja na rozprzestrzenianie się procesu, warunki obciążenia i starzenie się.

W przeciwieństwie do spadku napięcia w diodzie, napięcie progowe nie jest jedną bezpośrednio mierzona wartością; zależy od sposobu ekstrakcji. Różne definicje, stały prąd, based on transconductance, ekstrakcja, prowadzą do różnych progów liczbowych i różnych zachowań temperaturowych, dlatego punkt roboczy musi być wyraźnie wymieniony, a nie domniemany. Kiedy prąd odpływu, Vᴅꜱ, lub napięcie podstawowe się zmieniają, degradacja mobilności, DIBL, i opór szeregowy mogą wypłynąć do oszacowania i stworzyć błędy temperatury, które wyglądają jak dryft czujnika. W praktyce to są rodzaje wyników, które pozostawiają zespoły w sporze, czy "czujnik" jest uszkodzony, kiedy w rzeczywistości problemem jest to, że definicja pomiaru nigdy nie była wystarczająco precyzyjnie zdefiniowana..

Zatrzymane ładunki tlenkowe, stany interfejsowe, niestabilność temperatury obciążenia..

Starzenie się dodaje kolejny poziom niepokoju: te mechanizmy mogą przestawić Vₜ w czasie pod wpływem stresu elektrycznego, i bez planu, system może źle interpretować zużycie elektryczne jako rzeczywistą zmianę temperatury..

(a) Mierz w dobrze zdefiniowanych, niskostresowych warunkach obciążenia..

(b) Unikaj ekstrakcji Vₜ w obszarach, gdzie efekty mobilności lub DIBL dominują w obserwowanym zachowaniu..

(c) Dodaj okresową rekalibrację lub samokontrole, gdy poważny stres przez czas życia jest przewidywany..

Realistyczna kalibracja: per-urządzenie vs. per-partia, oraz jakie koszty są z domniemaniami.

Ponieważ Cₒₓ, gradienty dopowania i ładunki stałe różnią się pomiędzy waflami i partiami, termometria oparta na progach często kończy się potrzebą kalibracji per-urządzenie, lub przynajmniej per-partia, aby utrzymać spójną bezwzględną dokładność. W produktach wysokiej wydajności, zespoły często kompromisują, kalibrując niewielką liczbę punktów podczas testu i wykorzystując kompaktowy model korekcji firmware'u. To podejście często wydaje się mniej efektowne niż jedno uniwersalne nachylenie, ale wydaje się lepiej działać, gdy napięcie zasilania, obciążenie i czas upływowy zaczynają odsuwać urządzenie od schludnych warunków używanych w szybkim skanowaniu charakterystyk..

Wzór, który często występuje w termometrii elektrycznej, to to, że parametr z największym nominalnym współczynnikiem temperatury nie zawsze dostarcza najpewniejszego oszacowania temperatury. Lepiej działa parametr, którego zależność od temperatury pozostaje widoczna w kontrolowanych warunkach i nie jest zbyt skomplikowana z innymi zmiennymi. Napięcie przewodzenia złącza PN często działa dobrze, ponieważ pomiar przy stałym prądzie jest łatwy do wymuszenia, a zachowanie jest przewidywalne w powszechnych zakresach. Sensing napięcia progowego może być doskonały w w pełni zintegrowanych projektach, ale wymaga bardziej rygorystycznej dyscypliny w zakresie obciążania, definicji ekstrakcji i zarządzania dryftami..

Stały punkt roboczy, kontrolowane wzbudzenie, minimalne samonagrzewanie, kalibracja dopasowana do rzeczywistego rozwoju..

W praktyce dokładność temperatury zwykle poprawia się bardziej dzięki dyscyplinie pomiaru, stabilności obciążenia, kontroli czasowej, świadomości osiadania termicznego oraz kalibracji, która odzwierciedla zastosowania, niż przy wybraniu parametru tylko dlatego, że jego wartość ∂/∂T jest większa na papierze. Ta różnica jest często tym, co oddziela najbardziej uspokajający system demonstracyjny od systemu, który pozostaje wiarygodny miesiące później..

Wnioski

Pomiar temperatury półprzewodników nie jest definiowany przez jednolitą uniwersalną technikę, lecz przez wybór metod, które odpowiadają zachowaniu fizycznemu, skali czasowej i regionowi termicznemu, który jest badany. Sensing optyczny zapewnia szybkie wizualizacje nagrzewania powierzchni i ruchu gorących punktów, metody oparte na kontakcie oferują bezpośrednie zlokalizowane pomiary z praktycznym dostępem laboratoryjnym, a sensing elektryczny umożliwia pośrednie oszacowanie temperatury złącza poprzez same zachowanie urządzenia. Każde podejście wprowadza kompromisy związane z rozdzielczością przestrzenną, zakłóceniem termicznym, złożonością kalibracji, reakcją transjentową i wrażliwością na pakowanie lub warunki środowiskowe. W rzeczywistych zastosowaniach najwiarygodniejsza charakteryzacja termiczna często pochodzi z łączenia wielu technik pomiarowych z modelami symulacyjnymi, aby zniwelować różnice między widocznym zachowaniem powierzchni a warunkami wewnętrznymi złącza. W miarę jak urządzenia półprzewodnikowe nadal zwiększają gęstość mocy i złożoność strukturalną, dokładny pomiar termiczny pozostanie niezbędny do poprawy niezawodności, weryfikacji projektów, optymalizacji strategii chłodzenia oraz zapobiegania długoterminowym awariom w zaawansowanych systemach elektronicznych..
