Czym jest pamięć NAND Flash? Architektura, typy, 3D NAND oraz zachowanie pamięci SSD

Artykuł ten wyjaśnia, jak działa pamięć NAND Flash na poziomie fizycznym i systemowym, porównuje klasyfikacje NAND, takie jak SLC, MLC, TLC i QLC, bada przejście od architektur planar NAND do architektur 3D NAND oraz bada, jak zachowanie obciążenia, projekt kontrolera i skalowanie produkcji kształtują rzeczywistą wydajność, trwałość i niezawodność.

Katalog

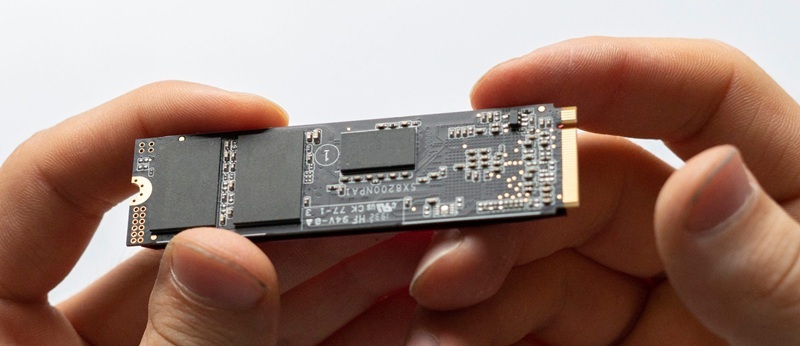

Czym jest pamięć NAND Flash?

Pamięć NAND Flash to technologia pamięci nieulotnej zbudowana z bardzo gęstych siatek komórek pamięci. Jest powszechnie stosowana, gdy potrzebna jest wyższa gęstość pamięci bez zwiększania ogólnych kosztów komponentów. W codziennym planowaniu produktów, atrakcyjność NAND objawia się jako prosta równanie: wyższa pojemność na pakiet, niższy koszt na bit oraz ekosystem produkcyjny, który wspiera produkcję na dużą skalę.

W szerszym krajobrazie pamięci flash, NAND zwykle jest postrzegana jako pamięć przechowująca, a nie jako pamięć o dostępie natychmiastowym. Dlatego jest często widoczna w projektach konsumenckich i wbudowanych, a także dlatego SSD tak mocno na niej polegają: wiele rzeczywistych systemów bardziej interesuje trwały przepustowość i cena za gigabajt niż możliwość przepisania pojedynczego bajtu w momencie, gdy oprogramowanie o to poprosi.

Typowe kategorie produktów intensywnie wykorzystujących NAND to: aparaty, pamięci USB, urządzenia wbudowane, SSD.

Jak zachowuje się NAND w rzeczywistych systemach

Z praktycznego punktu widzenia inżynieryjnego, efektywność NAND pochodzi z przesyłania danych w większych porcjach. Jest to komfortowe w programowaniu na poziomie stron i usuwaniu na poziomie bloków, i tendencja ta nagradza wzorce dostępu, które wyglądają sekwencyjnie lub w trybie zbiorczym, a nie małymi, rozproszonymi aktualizacjami. Kiedy ludzie opisują produkty oparte na NAND jako szybkie, prędkość, którą zauważają, często wynika z sekwencyjnych transferów oraz równoległości w wielu chipach i kanałach, a nie z możliwości przepisania małych fragmentów na miejscu.

Ta różnica często pojawia się podczas przeglądów projektowych, ponieważ cicho wpływa na niemal wszystko, co dzieje się dalej: wybory systemów plików, strategie aktualizacji, kolejki kontrolerów, buforowanie oraz jak agresywnie oprogramowanie może zakładać, że semantyka nadpisania będzie działać. Zespoły, które traktują NAND jak medium z adresowaniem bajtowym, często kończą zaskoczone później; zespoły, które akceptują jego rodzimą granularność, zazwyczaj czują się bardziej w kontroli nad wydajnością i żywotnością.

NAND vs. NOR 

NAND i NOR to dwie główne rodziny pamięci flash, a ich porównanie w sposób użyteczny oznacza uznanie, że każda została zoptymalizowana w oparciu o różne zestawy priorytetów. W praktycznym doborze często decydujący jest rodzaj wzorca dostępu, jakiego system oczekuje podczas uruchamiania, w trakcie aktualizacji oraz w długoterminowej eksploatacji.

• NOR Flash: Dostępność do odczytu i preferencje Execute-In-Place

NOR jest skonstruowane w oparciu o losowy dostęp do odczytów i wspiera Execute-In-Place (XIP), więc kod może działać bezpośrednio z flasha bez konieczności kopiowania do pamięci RAM. Tego typu zachowanie jest pocieszające w ścieżkach uruchamiania, ponieważ system może pobierać instrukcje z relatywnie deterministycznym opóźnieniem i minimalnymi ruchomymi częściami.

NOR jest często wybierany w scenariuszach, w których obrazy oprogramowania są małe, bootloadery potrzebują przewidywalnych odczytów, a zachowanie produktu podczas uruchamiania ma być zrozumiałe i powtarzalne. Wady pojawiają się, gdy skala pojemności wzrasta: operacje usuwania/programowania są porównawczo wolne, a krzywa kosztów rośnie szybko wraz ze wzrostem gęstości. W projektach skierowanych do użytkowników, NOR często staje się wiarygodnym, o małym śladzie źródłem, a nie miejscem do przechowywania dużych zbiorów danych.

• NAND Flash: Gęstość i przepustowość do przechowywania masowego

NAND przyjmuje odwrotne stanowisko. Priorytetem jest maksymalna gęstość bitów i wysoka przepustowość przy przenoszeniu większych ilości danych. To czyni go naturalnym wyborem dla dużych zbiorów danych, przechowywania mediów, przepływów logowania oraz ogólnego przechowywania masowego, gdzie system może tolerować zarządzane zapisy i pracę w tle.

Typowe obciążenia związane z NAND obejmują: duże zbiory danych, przechowywanie mediów, logowanie, ogólne przechowywanie masowe.

Komplikacją jest to, że NAND nie jest naturalnie przezroczystym nośnikiem. Aby zachowywać się jak niezawodny nośnik w skali, polega na warstwie zarządzania, która absorbuje jego fizyczne cechy i prezentuje stabilny interfejs dla reszty systemu..

Warstwa zarządzania: Skąd pochodzi niezawodność i przewidywalność.

W większości udanych projektów NAND, kontroler oraz zestaw oprogramowania/firme ware'u to miejsce, gdzie koncentruje się prawdziwy wysiłek inżynieryjny. Zestaw istnieje, ponieważ urządzenia NAND dostarczane są z niedoskonałościami, ewoluują w miarę zużycia i ujawniają zachowanie błędów, które muszą być starannie obsługiwane. Długoterminowa operacja z sustained-write często pokazuje, że małe skróty procesowe mogą później powodować poważne problemy z niezawodnością..

Typowa implementacja oparta na NAND zwykle obejmuje następujące obowiązki, z których każdy ma swoją własną osobowość operacyjną w ciągu cyklu życia produktu:

• Obsługa uszkodzonych bloków: niektóre bloki są nieużywalne od fabryki, a dodatkowe bloki mogą zawieść z czasem; solidne projekty zakładają, że wady są normalne i odpowiednio budżetują zapasową pojemność..

• Poziomowanie zużycia: cykle kasowania są skończone, więc zapisy są rozprzestrzeniane po urządzeniu, aby zapobiec przedwczesnemu starzeniu się kilku gorących obszarów; długoterminowe systemy często ujawniają jakość poziomowania zużycia w formie stabilności lub zaskakująco wczesnych awarii..

• Korekcja błędów (ECC): wskaźniki błędów bitowych mają tendencję do wzrostu wraz z wyższą gęstością i wiekiem; silniejsza ECC często przekształca marginalne zachowanie surowego krzemu w nośnik, który działa spokojnie pod rzeczywistymi obciążeniami roboczymi..

• Mapowanie logiczno-fizyczne: ponieważ aktualizacje in-place są nieefektywne, system mapuje adresy logiczne do stron fizycznych i korzysta z aktualizacji out-of-place; to mapowanie wspiera warstwy translacji flash SSD (FTL) i porównywalne osadzone abstrakcje..

Powszechny wzór architektury: podział NOR na uruchomienie, NAND na dane.

Wzór, który pojawia się wielokrotnie w produktach i dobrze się starzeje, polega na podziale obowiązków: przechowuj kod uruchamiający i małe, często odczytywane komponenty firmware'u w NOR, a umieść wysokopojemną pamięć danych w NAND. To podział odpowiadający naturalnemu zachowaniu każdej technologii i często zmniejsza liczbę niewygodnych kompromisów, które zespół musi poczynić..

W wielu systemach dostarczanych, takie podejście sprawia, że zachowanie w przypadku awarii wydaje się bardziej kontrolowane. Jeśli obszar danych o dużej pojemności ulegnie degradacji lub wymaga remediów, urządzenie wciąż może uruchomić się z kompaktowego, solidnego magazynu kodu, a następnie uruchomić przepływy naprawcze, migracje lub procedury trybu awaryjnego, nie zamieniając produktu w cegłę..

Użytecznym sposobem myślenia jest traktowanie NAND mniej jako pamięci, a bardziej jako zarządzanego medium pamięciowego z własnymi zasadami. Projekty, które wytrzymują w produkcji, mają tendencję do konfrontowania się z ograniczeniami NAND na wczesnym etapie, granularnością zapisu, zachowaniem kasowania przed zapisem i wzrostem błędów z czasem, a następnie kształtują zachowanie kontrolera, polityki firmware'u oraz strategię aktualizacji wokół tej rzeczywistości..

Gdy system jest budowany z tymi oczekiwaniami od początku, NAND może dostarczyć kombinację efektywności kosztowej, pojemności i przepustowości, którą trudno jest powtórzyć z innymi technologiami nieulotnymi w dużej skali. To często jest moment, w którym sceptycyzm zamienia się w uznanie: medium jest wymagające, ale nagradza zdyscyplinowanym projektem z bardzo konkurencyjnymi wynikami..

Jak działa pamięć NAND Flash.

NAND flash przechowuje informacje przez kontrolowanie, ile ładunku elektrycznego pozostaje wewnątrz komórki pamięci, tak aby komórka przeskakiwała do różnych obszarów napięcia progowego (Vt) podczas operacji odczytu. W praktycznych systemach przechowywane dane nie są po prostu stałą wartością napięcia. Niezawodność zależy od tego, jak wyraźnie kontroler może nadal odróżniać sąsiednie rozkłady Vt po tym, jak hałas, zmiany temperatury, utrata retencji i zużycie stopniowo zmniejszają dostępny margines z czasem..

W miarę zacieśniania się separacji Vt, system pamięci coraz bardziej polega na silniejszej ECC, adaptacyjnym zarządzaniu odczytem, zachowaniu odświeżania oraz optymalizacji obciążenia roboczego, aby utrzymać niezawodną operację przez długoterminowe użytkowanie..

Przechowywanie ładunku, napięcie progowe oraz zachowanie programu/kasowania.

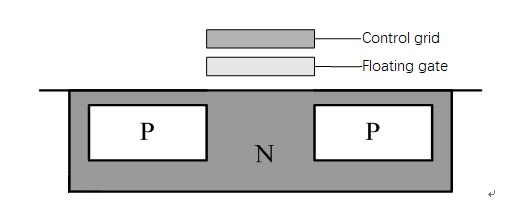

Komórki NAND flash przechowują ładunek, uwięziając elektrony wewnątrz izolowanego obszaru magazynowego, co zmienia napięcie progowe tranzystora. Powszechnie stosowane są dwa główne podejścia do przechowywania: struktury z bramką pływającą i struktury pułapkowe ładunku..

NAND z bramką pływającą przechowuje elektrony wewnątrz przewodzącej bramki pływającej odizolowanej warstwami tlenków. Złapany ładunek przesuwa napięcie progowe poprzez sprzężenie elektrostatyczne. NAND z pułapką ładunku zamiast tego przechowuje elektrony wewnątrz lokalizowanych obszarów pułapkowych, zazwyczaj w warstwach azotku krzemu, gdzie zachowanie ładunku staje się bardziej przestrzennie rozproszone.

W rzeczywistych projektach różnice stają się widoczne poprzez:

• Zachowanie przecieku ładunku i wrażliwość na lokalne defekty

• Stabilność przechowywania w miarę gromadzenia się stresu tlenkowego

• Degradacja wytrzymałości w trakcie powtarzanego cykli programowania/wytyczania

• Interferencja między komórkami w miarę zwiększania gęstości

W miarę postępu skalowania NAND, zachowanie stabilnego rozdzielenia Vt staje się coraz trudniejsze, ponieważ sąsiednie komórki oddziałują ze sobą silniej poprzez sprzężenie pasożytnicze i efekty fringingowe.

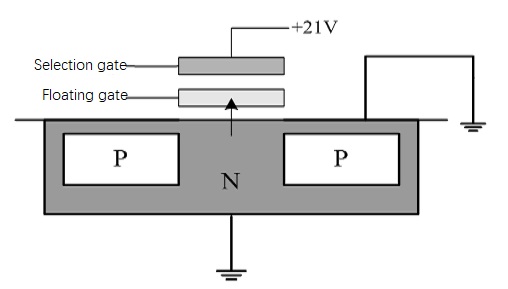

Programowanie i wymazywanie komórek NAND opiera się na tunnelingu Fowler-Nordheima, gdzie starannie kontrolowane przebiegi wysokiego napięcia przesuwają elektrony przez niezwykle cienkie bariery tlenkowe. Podczas programowania, elektrony zostają uwięzione wewnątrz obszaru przechowywania i zwiększają napięcie progowe. Podczas operacji wymazywania, elektrony są usuwane, aby komórka powróciła do stanu wymazanego.

Gdy ładunek jest przechowywany, komórka może utrzymywać informacje bez zewnętrznego zasilania. Jednak przechowywanie stopniowo osłabia się, gdy zużycie tlenku, stres temperaturowy i powtarzające się cykle tworzą szybsze drogi przeciekowe w czasie.

Utrata przechowywania najczęściej pogarsza się w następujących warunkach:

• Podwyższona temperatura pracy lub przechowywania

• Długie okresy przechowywania po programowaniu

• Wysoka skumulowana liczba cykli programowania/wytyczania

W praktycznych zastosowaniach, zachowanie przechowywania działa bardziej jak stopniowy spadek niż stała specyfikacja. W miarę starzenia się urządzeń, kontrolery często kompensują dostosowując progi odczytu, zachowanie odświeżania i aktywność ECC, aby utrzymać niezawodne odzyskiwanie danych.

Dlaczego NAND jest budowany z łańcuchów, stron i bloków

Flash NAND osiąga wysoką gęstość przechowywania poprzez łączenie komórek w szereg jako łańcuchy i organizowanie ich w dużych macierzach. Ta architektura zmniejsza nadhead na komórkę i obniża koszt na bit, ale wprowadza także ograniczenia operacyjne, ponieważ wiele komórek dzieli struktury trasowania, obwody zmysłowe i mechanizmy wymazywania.

W przeciwieństwie do prawdziwej pamięci o dostępie losowym, operacje NAND są mocno powiązane z organizacją stron i bloków.

Strony, Bloki i Ograniczenia Pisania NAND

Operacje odczytu i programowania NAND odbywają się na granularity stron, ponieważ ścieżki zmysłowe i struktury linii słów są zoptymalizowane do działania na obszarach o rozmiarze strony macierzy. Podczas operacji odczytu kontroler polaryzuje łańcuch NAND i mierzy przepływ prądu, aby określić, czy każda komórka znajduje się powyżej czy poniżej wybranych poziomów odniesienia napięcia progowego.

Programowanie zazwyczaj wykorzystuje programowanie impulsowe o krokach inkrementalnych (ISPP), gdzie urządzenie wielokrotnie stosuje małe impulsy programowania, po których następują kontrole weryfikacyjne, aż osiągnięty zostanie docelowy zakres Vt.

Kilka zachowań NAND staje się ważnych podczas prac wdrożeniowych:

• Programowanie odbywa się przez powtarzające się cykle impulsów i weryfikacji, a nie jedną operację

• Niepełne programowanie podczas nagłych przerwań zasilania może pozostawić niepewne stany komórkowe

• Zapisy zazwyczaj celują w puste strony zamiast bezpośrednio nadpisywać istniejące dane

Niezgodne zapisy często tworzą dodatkowy wewnętrzny nadheid kopiowania i prowadzenia ksiąg. Systemy, które dostosowują obciążenia do granic stron NAND, zazwyczaj doświadczają bardziej stabilnych opóźnień i zmniejszonej aktywności czyszczenia w tle.

Operacje wymazywania odbywają się na granularity bloków, ponieważ wiele komórek dzieli struktury wymazywania wysokiego napięcia. Wymazywanie mniejszych obszarów zwiększyłoby nadhead obwodu i zmniejszyłoby gęstość przechowywania. Wymazanie bloku zazwyczaj resetuje komórki w stronę stanu wymazanego, zazwyczaj interpretowane jako wszystkie 1s.

Programowanie następnie selektywnie przesuwa bity w kierunku 0s poprzez dodawanie ładunku i zwiększanie napięcia progowego. Z powodu tego zachowania, NAND wspiera programowanie jednokierunkowe:

• Bity mogą przechodzić z 1 do 0 podczas programowania

• Przywrócenie bitów z 0 z powrotem do 1 wymaga wymazania całego bloku

Ograniczenie związane z kasowaniem przed zapisem ma duży wpływ na projektowanie kontrolerów, systemy plików oraz strategie optymalizacji pamięci. Systemy, które ignorują te ograniczenia, często cierpią na większe wzmocnienie zapisu, niestabilność opóźnienia oraz przyspieszone zużycie w miarę upływu czasu.

Uproszczony model operacyjny, który jest często stosowany, to:

• NAND działa jak wcześniej wymazany nośnik pamięci

• Programowanie danych głównie wykonuje przejścia 1→0

• Operacje pełnego kasowania przywracają blok do stanu możliwego do ponownego użycia

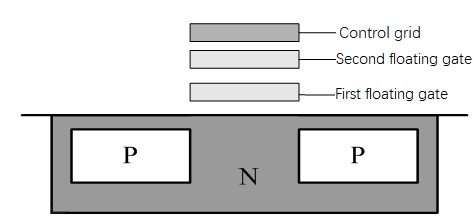

Komórki wielopoziomowe i jak margines kształtuje rzeczywiste zachowanie

Nowoczesny NAND zwiększa gęstość, przechowując wiele bitów w jednej komórce poprzez wiele zakresów napięcia progowego. SLC przechowuje jeden bit na komórkę, podczas gdy MLC, TLC i QLC stopniowo zwiększają liczbę stanów Vt.

W miarę przechowywania większej liczby bitów w każdej komórce, dostępny margines napięcia między sąsiadującymi stanami staje się mniejszy. To sprawia, że urządzenie staje się coraz bardziej wrażliwe na szum, dryf retencji, efekty zakłóceń odczytu oraz interferencje z sąsiednich komórek.

W miarę wzrostu gęstości pojawiają się pewne praktyczne konsekwencje:

• Odczyty mogą wymagać wielu porównań odniesienia w celu zidentyfikowania właściwego obszaru Vt

• Kontrolery często dynamicznie dostosowują progi odczytu w miarę starzenia się urządzeń

• ECC i operacje odświeżania stają się bardziej krytyczne dla długoterminowej niezawodności

• Zmiana temperatury i utrata retencji stają się bardziej zakłócające dla dokładności odczytu

Przy wyższych gęstościach niezawodność NAND staje się mniej kwestią, czy komórka może fizycznie utrzymać ładunek, a bardziej kwestią, czy kontroler może nieprzerwanie utrzymywać wystarczający rozdział między coraz węższymi rozkładami napięcia.

Rola kontrolerów, FTL i zbierania śmieci

Pamięć flash NAND nie może efektywnie obsługiwać bezpośrednich operacji nadpisywania w miejscu, więc kontrolery i oprogramowanie układowe wirtualizują medium pamięci, aby wydawało się bardziej dyskowe dla systemu gospodarza. Kontroler staje się odpowiedzialny za translację adresów, ruch danych, operacje czyszczenia, zarządzanie zużyciem, buforowanie i obsługę odzyskiwania.

W centrum tego procesu znajduje się warstwa translacji flash (FTL), która mapuje logiczne adresy hosta na fizyczne lokalizacje NAND. Gdy dane są aktualizowane, kontroler zapisuje nową wersję w nowej fizycznej stronie, oznaczając starszą stronę jako nieaktualną. To zachowanie kopiowania przy zapisie pozwala systemowi działać w ramach ograniczeń kasowania NAND, jednocześnie wspierając normalną działalność systemu plików.

Typowe zachowanie kontrolera obejmuje:

• Zapis nowych danych do nieużywanych stron

• Oznaczanie przestarzałych stron jako nieważnych

• Ciągłe śledzenie metadanych mapowania

• Odtwarzanie nieaktualnych bloków później poprzez operacje czyszczenia

W miarę gromadzenia się nieaktualnych stron, kontroler wykonuje zbieranie śmieci, przenosząc nadal ważne strony do nowych bloków, kasując stare bloki i zwracając je do puli wolnej. Wyrównywanie zużycia rozkłada cykle kasowania bardziej równomiernie po urządzeniu, aby mocno pisane obszary nie ulegały przedwczesnym awariom.

Nadmiarowe zarezerwowanie zapewnia dodatkową nadwyżkę pojemności, która pomaga kontrolerowi bardziej efektywnie zarządzać ruchem danych, zwłaszcza podczas intensywnych obciążeń zapisów losowych.

Kilka czynników operacyjnych ma silny wpływ na długoterminowe zachowanie NAND:

• Utrzymywanie dostępnej wolnej przestrzeni poprawia efektywność zbierania śmieci

• Warunki prawie pełnego przechowywania często zwiększają niestabilność opóźnień

• Wyższa intensywność zapisu zazwyczaj korzysta z większej nadmiarowej przestrzeni

• Agresywna działalność czyszczenia może konkurować z wydajnością obciążenia tła

Kontrolery również polegają na buforowaniu RAM i obszarach stagingowych, aby łączyć małe zapisy w operacje wyrównane do stron, jednocześnie utrzymując spójne aktualizacje metadanych.

Obsługa utraty zasilania staje się szczególnie ważna, ponieważ przerwane aktualizacje mogą pozostawić częściowo zaprogramowane strony lub niespójną informację o mapowaniu. Aby zredukować ryzyko uszkodzenia, wiele projektów implementuje:

• Dziennikowanie i obsługę metadanych strukturalnych

• Techniki aktualizacji mapowania atomowego

• Zachowanie chronionej komisji

• Systemy zasilania z kondensatorami w urządzeniach wyższej klasy

W rzeczywistych wdrożeniach przewidywalne zachowanie odzyskiwania często oddziela wysoce niezawodne systemy pamięci od projektów, które po prostu funkcjonują w idealnych warunkach.

Perspektywa rdzeniowa, niezawodność wynika z systemu, a nie tylko z komórki

Na poziomie tranzystora, pamięć NAND flash działa przez przesuwanie napięcia progowego poprzez kontrolowany ruch ładunku. Na poziomie systemu, niezawodne działanie NAND w dużej mierze zależy od efektywności zarządzania przez kontroler i stos oprogramowania ograniczeniami samego medium pamięci.

Najważniejsze ograniczenia to:

• Zasady kasowania oparte na blokach

• Ograniczenia programowania jednostronnego

• Węższe marginesy Vt przy wyższej gęstości

• Nagromadzone zużycie w wyniku powtarzającego się cyklowania

• Dryft retencji i niestabilność odczytu w czasie

Praktyki projektowe, które zwykle produkują bardziej stabilne zachowanie w dłuższym okresie, obejmują:

• Dopasowywanie zapisów do granic stron NAND

• Unikanie niepotrzebnych małych losowych aktualizacji

• Zachowanie wolnej przestrzeni na zbieranie śmieci

• Używanie silnych mechanizmów odzyskiwania i ochrony metadanych

• Projektowanie z myślą o nieoczekiwanych przerwach w zasilaniu

Systemy, które działają z zachowaniem świadomym NAND, zwykle osiągają bardziej przewidywalną niezawodność niż systemy, które próbują traktować NAND jak nieograniczoną pamięć o swobodnym dostępie.

Klasyfikacja NAND Flash

Pamięć NAND flash jest zazwyczaj opisana według dwóch osi, a decyzje projektowe w codziennej pracy często do nich wracają, nawet gdy zespoły starają się unikać rozmów o taksonomii. Jedna oś opisuje, ile bitów każda komórka koduje, a druga opisuje, w jaki sposób komórki są fizycznie rozmieszczone w krzemie. Te wybory wpływają na gęstość, koszt na bit oraz ilość wysiłku inżynieryjnego potrzebnego do utrzymania wskaźników błędów i zachowania latencji w wygodnych granicach.

Dwie podstawowe osie klasyfikacji:

• Bity na komórkę: SLC, MLC, TLC, QLC

• Rozmieszczenie fizyczne: 2D płaskie vs. 3D połączone

W miarę spakowywania większej liczby bitów w komórkę lub większej ilości warstw układania pionowo, urządzenie może dostarczyć większą pojemność w tym samym obrysie i zazwyczaj poprawia efektywność kosztową. Jednocześnie zarządzanie błędami przestaje być tłem higieny i zaczyna pojawiać się w dyskusjach o strategii oprogramowania układowego, planach kwalifikacyjnych i czasami w niekomfortowych lekcjach wyciągniętych po wdrożeniu. W wielu rzeczywistych wdrożeniach, die NAND jest tylko częścią historii; zaobserwowane zachowanie kształtowane jest przez to, jak kontroler, oprogramowanie układowe i obciążenie współdziałają, aby utrzymać operacje w bezpiecznych marginesach elektrycznych. Gdy ta współpraca jest dobrze zaprojektowana, nośnik może wydawać się znacznie odporny; kiedy tak nie jest, ten sam krzem może wydawać się zaskakująco kruchy.

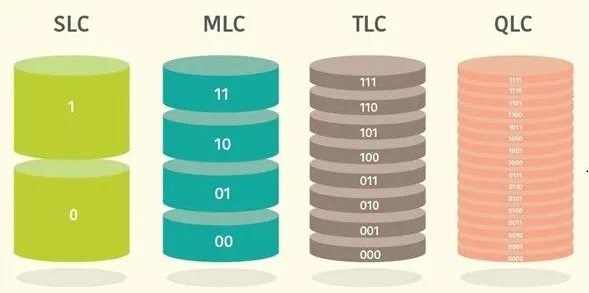

Klasyfikacja według bitów na komórkę

Bity na komórkę zasadniczo dotyczą tego, ile odrębnych okien napięcia progowego pojedyncza komórka musi niezawodnie reprezentować. Zwiększenie liczby bitów zwiększa również liczbę stanów napięcia, które muszą być dokładnie wykrywane. To redukuje margines operacyjny, zwiększa wymagania dotyczące kalibracji i czyni rzadkie warunki szczególne bardziej prawdopodobnymi podczas walidacji.

Liczba stanów napięcia:

• SLC: 2 stany

• MLC: 4 stany

• TLC: 8 stanów

• QLC: 16 stanów

W miarę kurczenia się odległości napięcia między sąsiednimi stanami, efekty, które kiedyś wyglądały jak łagodne niedogodności, zaczynają przekładać się na mierzalne błędy bitowe. Lista jest znana z analiz pośmiertnych i sesji dostrajających: wyciek ładunku w czasie, zakłócenia podczas odczytu, zakłócenia podczas programowania, przesunięcia napędzane temperaturą i interferencja między komórkami. Żadne z tych zjawisk nie jest nowe; zmienia się to, ile miejsca system ma, aby je wchłonąć, zanim zauważalne dla użytkownika zachowanie się zmieni.

Jest to jeden z powodów, dla których NAND o wyższej gęstości zachowuje się jak medium zarządzane. Silniejsza ECC pomaga, ale w praktyce staje się tylko jedną warstwą w szerszym zestawie narzędzi. Rzeczywiste systemy często polegają na wielu mechanizmach działających razem, a zespoły często odkrywają, że dobry NAND w kartach danych nadal wymaga zdyscyplinowanych polityk operacyjnych w terenie.

Powszechne techniki niezawodności i zarządzania:

• Pętle powtórzenia odczytu dla śledzenia dryftu

• Adaptacyjne napięcia odniesienia do odczytu

• Bardziej konserwatywne sekwencjonowanie programowania/weryfikacji

• Harmonogram odświeżania / przeglądu w tle

• Równoważenie zużycia, które kieruje zapisy z dala od słabych bloków

Operacyjnie ten sam NAND może wyglądać doskonale przy jednym obciążeniu i napięty przy innym. To, jak agresywnie system zapisuje, jak blisko pełnego stanu jest utrzymywany i jak inteligentnie planuje konserwację, wszystko wpływa na doświadczenia użytkownika. Gęstość zazwyczaj decyduje się w momencie zakupu; stabilność zyskuje się podczas pracy.

SLC (Single-Level Cell, 1 bit/cell)

SLC przechowuje jeden bit na komórkę, używając dwóch stanów napięcia. Szeroki margines szumowy zazwyczaj przekłada się na szybsze odczyty i zapisy, niższy wskaźnik błędów bitowych oraz dłuższą żywotność. W terminach kontrolera SLC często wydaje się wybaczające: mniej iteracji ponownych odczytów, więcej rezerwy ECC i mniejsza wrażliwość na subtelne dryfy napięcia.

Gdzie przewidywalne opóźnienia są priorytetem projektowania, SLC może zmniejszyć ilość przedsięwzięć związanych z oprogramowaniem wymaganych do utrzymania spokojnych opóźnień końcowych. Pamięć SLC redukuje zmienność wydajności w obciążeniu, co zmniejsza potrzebę stosowania skomplikowanych metod wygładzania opóźnień. Koszt na bit jest wyższy, ale zespoły czasami akceptują tę wymianę, gdy operacyjne koszty nieprzewidywalnego zachowania już objawiły się w nieosiągniętych SLA lub trudnych do odtworzenia problemach w terenie.

Typowe obciążenia współpracujące z SLC:

• Logowanie automatyki i kontroli przemysłowej

• Niektóre urządzenia sieciowe z surowymi celami opóźnienia

• Na wysokiej częstotliwości logowanie zdarzeń

MLC (Multi-Level Cell, zazwyczaj 2 bits/cell)

MLC przechowuje dwa bity na komórkę, używając czterech stanów napięcia i często jest wybierane, gdy zespoły chcą pragmatycznej równowagi między efektywnością kosztową a trwałością. W porównaniu z SLC, wymaga ścislejszej kontroli nad zachowaniem podczas programowania/weryfikacji i bardziej polega na kalibracji i ECC. Mimo to, z dobrze dostrojonym kontrolerem i rozsądnie dobranym obciążeniem, MLC może zachowywać się w sposób, który wydaje się stabilny, a nie kapryśny.

W praktyce wiele projektów traktuje MLC jako poziom roboczy: może utrzymać znaczną aktywność zapisu bez natychmiastowego wprowadzenia systemu w agresywne ograniczenie lub intensywną konserwację w tle. Niuansem, który ma znaczenie w produkcji, jest przewidywalność. Gdy przychodzą napady pisania w niezręcznych momentach, systemy oparte na MLC często utrzymują opóźnienia stabilniej niż gęstszy NAND działający pod tym samym polityką oprogramowania, co może sprawić, że planowanie pojemności i testowanie wydajności będzie mniej emocjonalnie wyczerpujące dla zespołu, który pełni dyżur.

TLC (Triple-Level Cell, 3 bits/cell)

TLC przechowuje trzy bity na komórkę, używając ośmiu stanów napięcia. Dąży do maksymalnej gęstości i niskiej ceny za bit, jednocześnie zwiększając wrażliwość na szum, zużycie i dryf. Aby utrzymać widoczną dla użytkownika wydajność na poziomie równym, wiele urządzeń TLC stosuje buforowanie SLC (często nazywane pseudo-SLC), gdzie nadchodzące zapisy najpierw trafiają w trybie o szerszym marginesie, a następnie są włączane do TLC w czasie bezczynności.

Ten mechanizm może wyglądać doskonale w testach i krótkich napadach, a także może szybko ujawniać zależności obciążenia w terenie. Krótkie, przerywane zapisy mogą wydawać się niezwykle szybkie; dłuższe zapisy mogą się spowolnić, gdy bufor się napełni, a składanie stanie się czynnikiem ograniczającym. Zespoły, które skutecznie wdrażają TLC, zazwyczaj traktują potok buforowania i składania jako elementy projektowe pierwszej klasy, a nie jako incydentalne szczegóły wdrożenia.

Często występujące zachowania wydajności TLC w wdrożeniu:

• Przerywane zapisy: wysoka widoczna prędkość zapisu, gdy bufor ma miejsce

• Utrzymane zapisy: zmniejszona wydajność po nasyceniu bufora

• Okna bezczynności: składanie kończy się, a wydajność wraca

Przydatnym sposobem na ujęcie TLC jest to, że domyślnie nie jest wolny. Wygląda wolno, gdy system jest zmuszony do zachowania się jak ciągły zlew zapisu bez wystarczającej ilości czasu bezczynności, oszczędnego obszaru lub szerokości pasma na składanie, aby nadgonić.

QLC (Quad-Level Cell, 4 bits/cell)

QLC przechowuje cztery bity na komórkę, używając szesnastu stanów napięcia i dąży do maksymalnej gęstości oraz niskiego kosztu na bit. Twardsze rozstępy napięcia zazwyczaj podnoszą surowe wskaźniki błędów i zmniejszają trwałość zapisu, co przesuwa najlepsze przypadki użycia w kierunku profilów z przewagą odczytu lub lekkiego zapisu.

Profile, które często pasują do QLC:

• Biblioteki treści z rzadką modyfikacją

• Poziomy danych od zimnych do ciepłych

• Archiwizacja na dużą skalę z okresowymi odczytami

Jedną rzeczą, która często zaskakuje zespoły, jest to, że QLC może wciąż dostarczać silną przepustowość odczytu i solidne doświadczenie, gdy ścieżka zapisu jest mądrze ograniczona. Udane projekty mają tendencję do kształtowania zapisów, grupowania i buforowania, zamiast ciągłego aktualizowania małych kawałków, oraz rezerwują wystarczającą ilość wolnej przestrzeni, aby zbieranie śmieci nie zamieniało rutynowej aktywności w turbulencje związane z amplifikatorem zapisu. Z inżynieryjnego punktu widzenia QLC nagradza projektowanie obciążenia i dyscyplinę polityki bardziej niż oczekiwania dotyczące łatwego zastąpienia.

Klasyfikacja według układu fizycznego

Układ fizyczny wpływa na to, jak NAND skaluje pojemność i jak zachowuje się elektrycznie. 2D planar NAND zwiększa gęstość poprzez kurczenie cech w płaszczyźnie chipu, podczas gdy 3D NAND zwiększa gęstość poprzez układanie warstw pionowo. Przemysłowy zwrot w kierunku 3D nie był tylko preferencją produkcyjną; odzwierciedlał również praktyczne trudności związane z wprowadzeniem planarnych skal do czasu, gdy nie pojawią się poważne efekty zakłóceń i ograniczenia litografii.

Mniej efektowną, ale często docenianą zaletą 3D NAND jest to, że może odzyskać pewną marżę elektryczną w porównaniu z ekstremalnym kurczeniem planarnym. Większa skala pionowa zapewnia opcje projektowe, które mogą poprawić zachowanie danych i zredukować niektóre rodzaje zakłóceń. Niemniej jednak, układanie warstw wprowadza swoją własną zmienność, różnice między warstwami, niejednorodności procesowe i wzory przestrzenne, które ewoluują wraz z zużyciem, więc kontroler wciąż musi uczyć się osobowości urządzenia z biegiem czasu i odpowiednio kompensować.

2D NAND

Planar NAND układa komórki na płaskiej powierzchni i historycznie skaluje się poprzez kurczenie geometrii. Przy bardzo małych węzłach efekty parasytyczne i sprzężenia stają się trudniejsze do kontrolowania, a wytrzymałość i retencja mogą stawać się bardziej wrażliwe na szczegóły obciążenia. Planar NAND wciąż występuje w starszych projektach i niektórych produktach o zoptymalizowanych kosztach, ale jego ścieżka skalowania jest ograniczona w porównaniu do nowoczesnych podejść 3D.

Operacyjnie planar NAND często lepiej reaguje na konserwatywne zachowanie zapisu i korzysta z hojne nadmiarowego udostępnienia. Gdy urządzenia są używane z bliską maksymalną pojemnością przy częstych losowych aktualizacjach, spadki wydajności mogą pojawić się wcześniej z powodu presji związanej z zbieraniem śmieci oraz przyspieszonego zużycia, co może być frustrującym wynikiem, gdy pojawia się nagle, chociaż podstawowy mechanizm jest stopniowy.

3D NAND

3D NAND układa komórki pionowo, aby zwiększyć pojemność i zmniejszyć zależność od agresywnego kurczenia planaranego. To podejście wspiera większe pojemności układów i pakietów, jednocześnie pomagając utrzymać rozsądny koszt i wydajność produkcji.

Z perspektywy systemu 3D NAND zachęca do modeli operacyjnych skoncentrowanych na kontrolerze: adaptacyjne odczyty, zarządzanie zmiennością i odświeżanie w tle stają się rutynowymi częściami utrzymywania stabilnej wydajności. Dobrze zaprojektowane dyski SSD oparte na 3D mogą wydawać się bardziej inteligentne w praktyce, głównie dlatego, że oprogramowanie układowe aktywnie działa, aby utrzymać urządzenie w stabilnym punkcie pracy, zamiast pozwalać na zmienność wyciekać do zachowania widocznego dla użytkowników.

Trendy odnośnie wytrzymałości i to, co rzeczywiście decyduje o żywotności

Oceny wytrzymałości często są podawane jako przybliżone zakresy cykli P/E, ale rzeczywista wytrzymałość może różnić się w zależności od warunków temperaturowych i obciążenia. Rzeczywista żywotność zależy od generacji procesów, strategii poziomowania zużycia i ECC, ilości nadmiaru, temperatury pracy oraz profilu amplifikacji zapisu stworzonego przez obciążenie i politykę oprogramowania układowego.

Powszechnie Cytowane Zakresy Wytrzymałości:

• SLC: ~100 000 cykli P/E

• MLC: ~3 000–10 000 cykli P/E

• TLC: ~500 cykli P/E

• QLC: ~150 cykli P/E

W wielu wdrożeniach wytrzymałość jest konsumowana szybciej przez unikane amplifikacje niż przez logiczne zapisy użytkowników. Zespoły często wydłużają użyteczną żywotność bardziej poprzez utrzymanie wystarczającej ilości wolnej przestrzeni, zmniejszenie ciągłych małych losowych przepisów i pozwalanie na czas bezczynności na składanie i zbieranie śmieci, niż przez po prostu wybieranie klasy o wyższej wytrzymałości na papierze. Wybór nośnika wpływa na punkt wyjścia, ale zachowanie obciążenia i polityka kontrolera zwykle decydują, ile z teoretycznej wytrzymałości faktycznie zostaje zrealizowane.

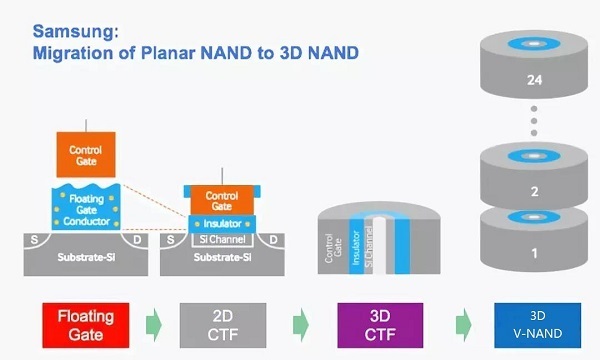

3D NAND Flash: Wyzwania związane z pionowym skalowaniem i produkcją

3D NAND zwiększa gęstość pamięci, układając komórki pamięci pionowo, zamiast polegać głównie na agresywnym kurczeniu planarnym. Zamiast ciągłego zmniejszania szerokości komórki, pojemność zwiększa się poprzez układanie większej liczby warstw, aby umieścić dodatkowe komórki w tej samej powierzchni wafla.

Ta zmiana architektoniczna stała się konieczna, ponieważ planar NAND ostatecznie osiągnął punkt, w którym dalsze zmniejszanie powodowało poważne problemy z niezawodnością i zmiennością. W miarę jak komórki stawały się mniejsze, marginesy przechowywania ładunku się kurczyły, zachowanie wycieku stawało się trudniejsze do kontrolowania, a rozkłady napięcia progowego stawały się coraz bardziej wrażliwe na zmienność produkcji.

W zaawansowanych wymiarach planar, nawet mały dryft procesowy mógł powodować szersze zmiany elektryczne na waflach i partiach. Rezultatem był coraz węższy zakres procesów, w którym utrzymanie stabilnej wytrzymałości, retencji i zachowań błędów stawało się coraz trudniejsze i droższe.

3D NAND zmniejszyło zależność branży od ekstremalnej litografii planar, przesuwając presję skalowania w kierunku integracji pionowej zamiast czystego redukowania wymiarów poziomych. W rezultacie nowoczesne skalowanie NAND często napędzane jest bardziej przez liczbę warstw, jakość integracji i spójność produkcji niż przez sam agresywny branding nanometrów.

Dlaczego branża przeszła na NAND 3D

Skalowanie planar NAND ostatecznie napotkało ograniczenia fizyczne, które sprawiły, że dalsze zmniejszanie stało się coraz bardziej niepraktyczne. Mniejsze komórki planar przechowywały mniej ładunku, co czyniło separację napięcia progowego bardziej wrażliwą na wycieki, zakłócenia elektryczne i dryft retencji.

W miarę jak wymiary się kurczyły, kilka problemów stawało się coraz trudniejszych do zarządzania:

• Zredukowany margines przechowywania ładunku

• Silniejsze zakłócenia między komórkami

• Wyższa wrażliwość na wycieki

• Węższe rozkłady napięcia progowego

• Zwiększona zmienność procesu w obrębie waferów

Chociaż zaawansowana litografia mogła wciąż poprawiać gęstość, złożoność produkcji i koszty zmienności szybko rosły. W wielu przypadkach dalsze zmniejszanie planar NAND przynosiło mniejsze zyski, ponieważ stabilizacja niezawodności i wydajności stawała się trudniejsza w produkcji masowej.

3D NAND oferowało bardziej skalowalną alternatywę poprzez zwiększenie gęstości przechowywania w pionie, jednocześnie pozwalając na zachowanie wielu wymiarów poziomych względnie luźno. Pomogło to producentom w dalszym ulepszaniu kosztu na bit bez całkowitego uzależnienia od coraz bardziej agresywnego skalowania planar.

Zmiana ta również zmieniła charakter optymalizacji procesu. Zamiast skupiać się niemal całkowicie na mniejszych wymiarach litograficznych, wysiłek inżynierski przesunął się w kierunku formowania stosów, kontroli geometrii pionowej, jakości osadzania i jednorodności długich stosów.

Charge-Trap Flash i architektury o dużej liczbie warstw

Wiele nowoczesnych urządzeń 3D NAND używa Charge-Trap Flash (CTF) zamiast tradycyjnych struktur z bramką unoszącą. Oba podejścia przechowują ładunek w celu przesunięcia napięcia progowego i reprezentacji stanów danych, ale różnią się sposobem fizycznego przechowywania ładunku wewnątrz komórki pamięci.

Planarne NAND przechowuje elektrony wewnątrz przewodzącej bramki unoszącej izolowanej przez warstwy tlenków. Charge-trap flash zamiast tego przechowuje elektrony w wewnętrznych warstwach pułapkowych izolacyjnych, często opartych na materiałach azotku krzemu.

To rozróżnienie staje się coraz ważniejsze w miarę wzrostu liczby warstw, ponieważ wysokie struktury 3D amplifikują zmienność produkcji i efekty zakłóceń elektrycznych.

CTF często lepiej współdziała z architekturami o dużej liczbie warstw, ponieważ rozproszony mechanizm przechowywania ładunku może tolerować pewne zmiany procesowe bardziej efektywnie niż ekstremalnie małe przewodzące struktury bramek unoszących.

W miarę wzrostu wysokości stosu, kilka źródeł zmienności naturalnie staje się trudniejszych do kontrolowania:

• Dryft grubości filmu

• Zmienność jakości interfejsu

• Niekonsekwencja profilu trawienia

• Odchylenia dopasowania między komorami

• Niejednorodność wysokości stosu

W praktycznych środowiskach produkcyjnych te zmienności gromadzą się stopniowo w wielu warstwach i krokach procesowych. Architektury charge-trap pomagają zmniejszyć wrażliwość na niektóre z tych efektów, szczególnie gdy utrzymanie doskonałej jednorodności strukturalnej w bardzo wysokich stosach staje się coraz trudniejsze.

Dla wielu zespołów procesowych długoterminowa wartość CTF nie polega tylko na tym, że działa elektrycznie, ale także na tym, że pozostaje wytwarzalny i stabilny w dużych objętościach waferów, wielu narzędziach i długich cyklach produkcyjnych, gdzie mały dryft procesowy staje się nieunikniony.

Wyzwania w skalowaniu w 3D NAND o dużej liczbie warstw

W miarę jak liczba warstw 3D NAND nadal rośnie, główne wyzwania związane ze skalowaniem przesuwają się z prostej redukcji szerokości linii w kierunku złożonej kontroli integracji trójwymiarowej. Wyższe stosy wprowadzają więcej kroków procesowych, wyższe struktury oraz więcej możliwości, aby niewielkie wariacje skumulowały się w mierzalne różnice elektryczne.

Jednym z najtrudniejszych wyzwań jest głębokie wytrawianie kanałów pionowych. Kanały o dużym stosunku wysokości do szerokości muszą przechodzić przez niezwykle wysokie stosy przy zachowaniu ścisłej kontroli wymiarowej od góry do dołu.

Podczas przetwarzania ściśle monitoruje się kilka zachowań związanych z wytrawianiem:

• Kontrola zwężenia

• Efekty mikrozaładunku

• Uszkodzenie ścianek bocznych

• Spójność krytycznych wymiarów od góry do dołu

Nawet niewielkie zmiany profilu mogą poszerzać rozkłady napięcia progowego i zwiększać obciążenie ECC później podczas działania urządzenia. Problemy, które wydają się drobne podczas wczesnej selekcji, czasami stają się znacznie bardziej widoczne po zwiększeniu produkcji na dużą skalę i testach niezawodności w długim okresie.

Jednolite osadzanie materiału staje się również trudniejsze w miarę zwiększania wysokości stosu. Wyższe struktury są bardziej wrażliwe na gradienty grubości, ograniczenia dotyczące pokrycia oraz niespójności interfejsu w głębokiej topografii.

Niejednorodność osadzania może bezpośrednio wpływać na:

• Zachowanie pojemności

• Charakteryzację tunelowania

• Stabilność retencji

• Spójność programowania i kasowania

W przypadku mniejszej liczby warstw pewne wariacje mogą pozostać do opanowania. Jednak w miarę wzrostu wzrostu stosów, wcześniej akceptowalne niejednorodności mogą zacząć ograniczać długoterminowe skalowanie, wytrzymałość lub stabilność rozkładu.

Wariacja między komórkami również staje się coraz ważniejsza w strukturach o dużej gęstości. Zmienność pojawia się z różnic w geometrii, niejednorodności materiałów, uszkodzeń spowodowanych procesem oraz zakłóceń elektrycznych między sąsiadującymi komórkami.

Główne czynniki przyczyniające się do zmienności elektrycznej zazwyczaj obejmują:

• Wariacja średnicy kanału

• Zmiany długości bramki

• Niejednorodność wysokości stosu

• Wariacja gęstości pułapek

• Różnice w jakości interfejsu

• Uszkodzenia spowodowane wytrawianiem

W związku z tym nowoczesny 3D NAND coraz bardziej zależy od skoordynowanej optymalizacji między inżynierią urządzeń a algorytmami kontrolera. Silniejszy ECC, adaptacyjne metody ponownego odczytu i udoskonalone strategie programowania pomagają kompensować rozrzut elektryczny, którego poprawy procesów same mogą już nie w pełni eliminować.

Wydajność i niezawodność ostatecznie definiują ekonomiczne ograniczenia skalowania NAND o wysokiej liczbie warstw. Dodawanie warstw zwiększa złożoność procesów, całkowite możliwości wystawienia na wady oraz koszty wytwarzania w całej linii produkcyjnej.

Kilka czynników silnie wpływa na wydajność i koszty:

• Częstotliwość przetwarzania

• Redukcja przepustowości

• Intensywne binowanie urządzeń

• Nagromadzenie wad w dodatkowych krokach procesowych

Projekt może osiągnąć imponujące cele gęstości, a jednocześnie wciąż boryka się z problemami komercyjnymi, jeśli zmienność niezawodności stanie się niestabilna lub jeśli przepustowość produkcji spadnie zbyt drastycznie. W praktyce najskuteczniejsze strategie skalowania to często te, które zachowują stabilne wydajności, przewidywalną wytrzymałość i zarządzalne zachowanie produkcji w długoterminowym wytwarzaniu na dużą skalę.

Dlaczego liczba warstw ma większe znaczenie niż etykiety "nm"

W 3D NAND postęp w skalowaniu zazwyczaj mierzy się bardziej znacząco za pomocą liczby warstw, efektywnej gęstości pamięci i kosztu na bit, a nie za pomocą ekstremalnie agresywnego brandingowania w nanometrach.

W przeciwieństwie do nowoczesnych urządzeń logicznych, w przypadku których skalowanie w dużej mierze zależy od zmniejszania bocznych wymiarów tranzystora, 3D NAND osiąga większość swojego postępu dzięki pionowemu układaniu i integracji architektonicznej.

Zmienia to sposób, w jaki wysiłek inżynieryjny jest rozdzielany między rozwój a produkcję. Zamiast koncentrować się głównie na mniejszych geometrach płaskich, zespoły spędzają więcej czasu na rozwiązywaniu problemów związanych z:

• Spójność integracji pionowej

• Jednorodność stosu

• Zarządzanie napięciem filmu

• Kontrolą procesów głębokiego kanału

• Zmiennością elektryczną w wysokich strukturach

W rezultacie 3D NAND podąża bardziej za strukturą-centrum mapą skalowania niż za mapą czysto litograficzną. Praktycznym wyzwaniem nie jest tylko zwiększenie liczby warstw, ale zapewnienie, że wyższe stosy dalej dostarczają akceptowalne plony, wytrzymałość, retencję i długoterminową niezawodność na skali produkcyjnej.

Aplikacje NAND Flash i wdrożenie w rzeczywistym świecie

NAND flash jest używany w elektronice konsumenckiej, systemach przemysłowych, platformach motoryzacyjnych, sprzęcie sieciowym, infrastrukturze chmurowej i urządzeniach wbudowanych. Jednak udane wdrożenie zależy mniej od etykiet marketingowych, a bardziej od tego, jak dobrze architektura NAND pasuje do rzeczywistego zachowania obciążenia systemu.

W praktycznych środowiskach inżynieryjnych niezawodność i żywotność są kształtowane nie tylko przez samą technologię flash, ale także przez zachowanie kontrolera, intensywność zapisu, warunki temperaturowe, częstotliwość aktualizacji i długoterminowe wymagania dotyczące retencji.

W miarę wzrostu gęstości NAND projektowanie systemów świadomych obciążenia staje się coraz ważniejsze, ponieważ wytrzymałość, stabilność opóźnień i zachowanie retencji mogą się dramatycznie różnić w zależności od sposobu użycia medium pamięciowego.

Dopasowanie typów NAND do rzeczywistych obciążeń

Różne typy NAND są zoptymalizowane pod kątem różnych wzorców obciążenia, oczekiwań dotyczących wytrzymałości i celów kosztowych.

W rzeczywistych wdrożeniach najlepszym rozwiązaniem jest często to, którego zachowanie zapisu najlepiej współgra z mocnymi i słabymi stronami wybranej architektury NAND.

SLC NAND jest powszechnie używany w środowiskach, gdzie niezawodność, stabilność retencji i wysoka wytrzymałość na zapis mają większe znaczenie niż gęstość pamięci. Systemy przemysłowe i wbudowane częściej preferują projekty SLC lub pseudo-SLC, ponieważ te urządzenia mogą pozostawać wyłączone przez długie okresy, a mimo to muszą uruchamiać się niezawodnie bez uszkodzenia danych.

SLC jest często wybierany do:

• Oprogramowania rozruchowego

• Krytycznych metadanych

• Rejestrowania zdarzeń

• Przechowywania konfiguracji przemysłowej

• Systemów wbudowanych o długiej żywotności

Te obciążenia zazwyczaj wiążą się z skoncentrowaną aktywnością zapisu i niską tolerancją na nieoczekiwane zachowania awaryjne. Nawet stosunkowo drobne zmiany w oprogramowaniu, takie jak zwiększona częstotliwość rejestrowania lub bardziej agresywne zbieranie danych telemetrycznych, mogą przyspieszyć zużycie, jeśli budżety zapisu nie są starannie zarządzane.

TLC NAND dominuje na głównych rynkach pamięci, ponieważ rozsądnie balansuje koszt, gęstość i wytrzymałość, gdy jest połączony z efektywnymi kontrolerami i zarządzaniem obciążeniem. W wielu systemach TLC działa niezawodnie, gdy amplifikacja zapisu jest kontrolowana, a stos pamięci unika niepotrzebnej aktywności przepisania.

Typowe techniki kontrolera stosowane z TLC obejmują:

• Poziomowanie zużycia

• Silna implementacja ECC

• Zarządzanie uszkodzonymi blokami

• Inteligentne strategie buforowania

• Wsparcie dla nadmiarowości

W praktyce wydajność i wytrzymałość TLC często silnie zależą od zachowania zapisu w oprogramowaniu. Systemy, które efektywnie grupują zapisy i redukują losową aktywność przepisania, często osiągają znacznie bardziej stabilną długoterminową pracę niż systemy generujące niekontrolowane obciążenia małych zapisów.

QLC NAND jest coraz częściej używany w środowiskach o dużym obciążeniu odczytem, gdzie duża pojemność i niższy koszt na bit są ważniejsze niż długotrwała wytrzymałość na zapis. Te systemy często polegają na buforowaniu, tierowaniu lub obsłudze zapisu w etapach, aby zmniejszyć bezpośrednie obciążenie samego NAND.

Wdrożenie QLC zwykle występuje w:

• Przechowywaniu archiwalnym

• Infrastrukturze dystrybucji treści

• Platformach przechowywania w zimnym

• Warstwy danych w cieple

• Przechowywaniu konsumenckim o dużej pojemności

Systemy QLC zazwyczaj zachowują się bardziej przewidywalnie, gdy obciążenia podkreślają:

• Duże sekwencyjne zapisy

• Konsolidację w tle

• Zarządzane zachowanie buforowania

• Migrację danych w gorącej do szybszych warstw pamięci

Bez starannego kształtowania obciążenia systemy QLC mogą doświadczać zauważalnych spowolnień podczas trwałych zapisów, niekonsekwentnych opóźnień i wcześniejszych ograniczeń wytrzymałości, kiedy obszary pamięci podręcznej stają się nasycone.

We wszystkich klasach NAND jedna powtarzająca się lekcja przemysłowa pozostaje niezmienna: dyscyplina obciążenia często wpływa na niezawodność tak samo mocno, jak sama technologia NAND.

Wykorzystanie NAND w systemach konsumenckich, motoryzacyjnych, przemysłowych i komunikacyjnych

Pamięć NAND flash pojawia się w szerokim zakresie rynków, ale każde środowisko aplikacji stawia różne wzorce obciążenia i oczekiwania dotyczące niezawodności systemu pamięci.

W elektronice konsumenckiej , NAND przechowuje systemy operacyjne, aplikacje, oprogramowanie układowe, treści multimedialne i dane tymczasowej pamięci podręcznej. Jest powszechnie używany w smartfonach, telewizorach typu smart, aparatach, konsolach do gier, drukarkach, tabletach i innych przenośnych urządzeniach. W tych systemach skoki latencji i wolne długoterminowe zapisy mogą silnie wpłynąć na responsywność urządzenia, zwłaszcza podczas nagrywania serii zdjęć, aktualizacji systemu operacyjnego, synchronizacji w tle, instalacji gier i łatania. Z tego powodu kontrolery często koncentrują się na płynniejszym zarządzaniu obciążeniem podczas normalnej pracy.

Systemy motoryzacyjne stawiają znacznie bardziej rygorystyczne wymagania dotyczące niezawodności, długoterminowego przechowywania i stabilności temperaturowej. Urządzenia NAND w pojazdach mogą pracować przez wiele lat w podwyższonych warunkach termicznych, obsługując dane infotainment, pamięć nawigacyjną, platformy telematyczne, kontrolery dziedzinowe, aktualizacje oprogramowania układowego, ciągłe logowanie i zadania przechowywania związane z ADAS. Aby wspierać te warunki, projekty pamięci motoryzacyjnej często korzystają z konserwatywnego budżetowania zapisów, rozbudowanych testów kwalifikacyjnych, odseparowania partycji dla danych o dużym obrocie oraz walidacji niezawodności na długi okres życia.

Systemy przemysłowe i infrastrukturalne często priorytetowo traktują przewidywalne zachowanie długoterminowe ponad maksymalną gęstość. Pamięć NAND jest używana w PLC, kontrolerach przemysłowych, systemach pomiarowych, terminalach POS, platformach robotycznych i infrastrukturze kontrolującej oświetlenie. Ponieważ wiele wdrożeń jest trudnych lub kosztownych do serwisowania, te systemy zazwyczaj opierają się na wyraźnym monitorowaniu stanu zdrowia, uproszczonych politykach zarządzania pamięcią flash, zredukowanym zachowaniu zapisów losowych i konserwatywnym planowaniu wytrzymałości, aby poprawić przechowywanie i łagodne zachowanie przy awarii.

Sprzęt komunikacyjny używa NAND do przechowywania oprogramowania układowego, logowania, buforowania i zarządzania konfiguracją w modemach, systemach telekomunikacyjnych, sprzęcie sieciowym, modułach M2M i urządzeniach VoIP. Częste aktualizacje i ciągłe logowanie mogą tworzyć skoncentrowane obszary zużycia, jeśli obsługa danych nie jest starannie zarządzana. Niezawodne platformy komunikacyjne często traktują zarządzanie oprogramowaniem układowym jako kontrolowany proces cyklu życia, korzystając z etapu, walidacji, obsługi zatwierdzania i procedur bezpiecznego odzyskiwania, aby zmniejszyć powtarzające się obciążenia zapisu oraz poprawić odzyskiwanie podczas przerwanych aktualizacji lub niespodziewanych zdarzeń energetycznych.

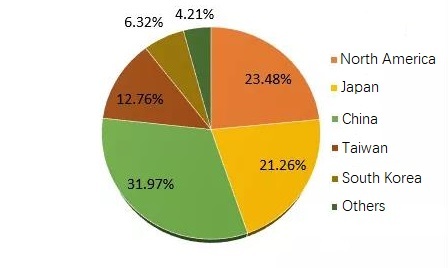

Skalowanie produkcji, trendy kosztowe i wzrost rynku

Nawet w okresach niestabilności cenowej lub tymczasowego spowolnienia rynku, długoterminowy wolumen wysyłki NAND nadal rośnie, ponieważ ogólna generacja danych i lokalne zapotrzebowanie na pamięć ciągle rośnie we wszystkich głównych branżach.

Wzrost napędzany jest przez dwa główne trendy, które zachodzą jednocześnie:

• Aplikacje ciągle przechowują więcej danych lokalnie

• Producenci ciągle poprawiają liczbę bitów na wafert

Wzrost po stronie popytu jest często powiązany z:

• Mediami o wyższej rozdzielczości

• Większymi platformami oprogramowania

• Rozszerzonym lokalnym buforowaniem

• Wzrostem pamięci w urządzeniach brzegowych

• Ekspansją danych związanych z AI

Poprawy w zakresie skalowania po stronie podaży są często napędzane przez:

• Wyższe ilości warstw 3D NAND

• Lepsze wydajności produkcyjne

• Lepsza kontrola procesów

• Gęstsze technologie komórkowe

W wielu rynkach całkowite zużycie pamięci nadal rośnie, nawet gdy wolumen wysyłki urządzeń fluktuuje, ponieważ pojemność pamięci na urządzenie nieprzerwanie się zwiększa z czasem.

W miarę jak technologie NAND stają się gęstsze, długoterminowa niezawodność coraz bardziej zależy od skoordynowanej optymalizacji pomiędzy:

• Architekturą NAND

• Algorytmami kontrolera

• Możliwościami ECC

• Zachowaniem obciążenia

• Zarządzaniem zapisami przez oprogramowanie

Systemy, które aktywnie zarządzają wzorami zapisów, monitorują warunki zdrowotne i planują zachowanie związane z wiekiem, zazwyczaj utrzymują stabilną wydajność przez całe życie, nawet używając technologii NAND o dużej gęstości. Systemy, które ignorują dyscyplinę obciążenia, często doświadczają zmienności niezależnie od reklamowanej klasy NAND czy teoretycznych specyfikacji wytrzymałości.

Wnioski

NAND Flash stał się jedną z najważniejszych technologii przechowywania w nowoczesnej elektronice, ponieważ łączy dużą pojemność, elastyczną produkcję i konkurencyjny koszt na bit. Niezawodne działanie NAND zależy jednak od zrozumienia jego ograniczeń fizycznych oraz projektowania systemów, które współpracują z jego programowaniem na poziomie stron, usuwaniem bloków, akumulacją zużycia i ograniczeniami marginesu napięcia, a nie przeciwko nim. W miarę wzrostu gęstości przechowywania dzięki TLC, QLC i zaawansowanemu układaniu 3D NAND, rola kontrolerów, ECC, wyrównywania zużycia, zbierania nieużywanych danych, zarządzania odczytem adaptacyjnym i kształtowania obciążeń roboczych staje się jeszcze ważniejsza dla utrzymania stabilnej pracy w długim okresie. Wydajność i wytrzymałość w rzeczywistych systemach nie są określane wyłącznie przez komórki pamięci, ale przez interakcje między architekturą NAND, strategią kontrolera, zachowaniem oprogramowania układowego, zarządzaniem wolnym miejscem i wzorcami obciążenia aplikacji. Systemy, które uwzględniają te czynniki we wczesnym etapie procesu projektowania, zazwyczaj osiągają bardziej przewidywalną niezawodność, płynniejszą wydajność i dłuższą żywotność operacyjną w środowiskach przechowywania konsumenckiego, przemysłowego, motoryzacyjnego i dużych systemów.

Najczęściej zadawane pytania [FAQ]

1. Dlaczego NAND flash jest uważany za zarządzane medium pamięciowe, a nie prostą pamięć?

NAND flash nie obsługuje naturalnie bezpośredniego nadpisywania na poziomie bajtów, jak tradycyjna pamięć RAM. Działa na zasadzie programowania na poziomie stron i usuwania bloków, co oznacza, że aktualizacje danych często wymagają mapowania, zbierania nieużywanych danych i zarządzania w tle, zanim nowe zapisy mogą zostać dokonane. Z powodu tego zachowania, kontrolery i oprogramowanie układowe stają się niezbędne do wyrównywania zużycia, obsługi uszkodzonych bloków, korekcji ECC i mapowania logicznego na fizyczne. W rzeczywistych systemach kontroler w dużej mierze decyduje o tym, czy NAND działa płynnie, czy staje się niestabilny pod wpływem długotrwałych obciążeń.

2. Dlaczego systemy NAND flash mają trudności z małymi losowymi zapisami w porównaniu do obciążeń sekwencyjnych?

Architektura NAND jest zoptymalizowana pod kątem dużych transferów sekwencyjnych, a nie rozproszonych aktualizacji na miejscu. Ponieważ istniejące strony nie mogą być po prostu nadpisywane, losowe zapisy uruchamiają zachowania kopiowania przy zapisie, aktualizacje metadanych i aktywność zbierania nieużywanych danych. Operacje te zwiększają amplifikację zapisu, zmniejszają wytrzymałość i powodują skoki opóźnienia. Zapis sekwencyjny lepiej współściśle z strukturami stron i bloków NAND, co pozwala kontrolerom utrzymywać bardziej stabilny przepływ i niższe obciążenie tle.

3. Jak warstwa translacji Flash (FTL) wpływa na niezawodność i wydajność SSD?

Warstwa translacji Flash działa jako warstwa wirtualizacji między systemem gospodarza a fizycznymi komórkami NAND. Zamiast nadpisywać istniejące strony, FTL przekierowuje aktualizacje do nowych stron, oznaczając starsze jako przestarzałe. Umożliwia to działanie kopiowania przy zapisie, zbieranie nieużywanych danych, wyrównywanie zużycia i ciągłość adresów logicznych. W praktyce stabilność SSD w dużym stopniu zależy od tego, jak inteligentnie FTL zarządza spójnością metadanych, zarządzaniem wolnym miejscem i przywracaniem po niespodziewanym utracie zasilania.

4. Dlaczego zwiększenie liczby bitów na komórkę zmniejsza wytrzymałość NAND i marginesy niezawodności?

W miarę przechodzenia NAND z SLC do MLC, TLC i QLC, każda komórka musi przedstawiać więcej stanów progowych napięcia. Zmniejsza to margines napięcia oddzielający sąsiednie stany, co sprawia, że komórka staje się bardziej wrażliwa na szumy, wycieki ładunku, dryf temperatury, zakłócenia odczytu i zakłócenia od sąsiednich komórek. NAND o wyższej gęstości wymaga zatem silniejszej ECC, adaptacyjnych progów odczytu, polityki odświeżania oraz bardziej zaawansowanych algorytmów kontrolera, aby utrzymać niezawodne działanie w dłuższym okresie.

5. Dlaczego SSD TLC i QLC często wykazują szybkie wydajności w burstach, ale wolniejsze zapisy stałe?

Wiele dysków TLC i QLC korzysta z buforowania pseudo-SLC, aby tymczasowo przechowywać nadchodzące dane w szerszych stanach marginesu napięcia. Podczas krótkich burstów, ten bufor zapewnia wysoką pozorną prędkość zapisu. Jednak gdy bufor się napełni, kontroler musi scalić dane w gęstsze stany TLC lub QLC w tle. Obciążenia zapisu stałego mogą zatem ujawniać wolniejsze prędkości programowania, zwiększone ciśnienie zbierania nieużywanych danych i zmniejszoną spójność przepływu.

6. Co sprawia, że ochrona przed utratą zasilania jest tak krytyczna w systemach pamięci opartych na NAND?

Ponieważ aktualizacje NAND mocno opierają się na tabelach mapowania i zapisywaniu etapowym, nagła utrata zasilania może przerwać aktualizacje metadanych lub pozostawić strony częściowo zaprogramowane. Bez mechanizmów ochronnych może to prowadzić do uszkodzenia logicznych map lub stworzenia niespójnych stanów przechowywania, które są trudne do odzyskania. Wyższej klasy projekty często wykorzystują dziennikowanie, atomowe zatwierdzanie metadanych, strategie buforowania i kondensatory podtrzymujące energię, aby zachować integralność mapowania podczas niespodziewanych wyłączeń.

7. Dlaczego przemysł przeszedł z NAND planarnego na architektury 3D NAND?

Planarne NAND ostatecznie napotkało ograniczenia skalowania, ponieważ kurczące się rozmiary komórek zwiększyły problemy z przeciekiem, zakłóceniem i zmiennością. 3D NAND rozwiązało te problemy, układając komórki pionowo, zamiast polegać całkowicie na mniejszych geometrycznych układach bocznych. Umożliwiło to producentom zwiększenie gęstości poprzez dodatkowe warstwy, jednocześnie zmniejszając zależność od ekstremalnie agresywnego skalowania litograficznego. Przejście to poprawiło skalowanie kosztu na bit oraz przywróciło część marginesu elektrycznego, który stał się trudny do utrzymania w wysoko skalowanym NAND planarnej.

8. Jak flash z pułapką ładunkową (CTF) poprawia skalowalność w nowoczesnym 3D NAND?

W przeciwieństwie do tradycyjnego NAND z bramką unoszącą, flash z pułapką ładunkową przechowuje ładunek wewnątrz izolujących warstw pułapkowych, a nie przewodzących bramek unoszących. Ta struktura lepiej toleruje część zmienności wprowadzonej przez bardzo wysokie stosy 3D, w tym zmienność grubości filmu, niespójności wytrawiania oraz dryf procesów pomiędzy warstwami. W NAND o dużej liczbie warstw, CTF często zapewnia bardziej znośne zachowanie integracyjne i poprawioną skalowalność dla nowoczesnych procesów produkcyjnych.

9. Dlaczego wolna przestrzeń silnie wpływa na wydajność i trwałość SSD NAND?

Kontrolery polegają na dostępnych wolnych stronach i zapasowych blokach, aby skutecznie przeprowadzać zbieranie śmieci. Gdy dysk zbliża się do pełnej pojemności, kontroler ma mniej miejsca na przeniesienie ważnych danych, co zwiększa amplifikację zapisu i aktywność czyszczenia w tle. Często prowadzi to do nieprzewidywalnych skoków opóźnienia, niższej wydajności długotrwałej i przyspieszonej eksploatacji. Utrzymanie obszaru zapasowego i unikanie ciągłej pracy w pobliżu pełnej pojemności generalnie poprawia zarówno responsywność, jak i długoterminową trwałość.

10. Dlaczego wiele systemów wbudowanych łączy pamięć NOR flash do przechowywania rozruchowego i pamięć NAND flash do przechowywania masowego?

Pamięć NOR flash oferuje szybkie odczyty losowe i możliwość wykonania w miejscu (XIP), co czyni ją idealną dla programów rozruchowych i małych obrazów oprogramowania wymagających deterministycznego zachowania na starcie. Z kolei pamięć NAND flash zapewnia znacznie wyższą gęstość i niższy koszt na bit do przechowywania dużych zestawów danych, dzienników, multimediów i danych aplikacji. Podział odpowiedzialności między NOR a NAND pozwala systemom zrównoważyć niezawodną wydajność uruchamiania z efektywnym przechowywaniem o dużej pojemności.
