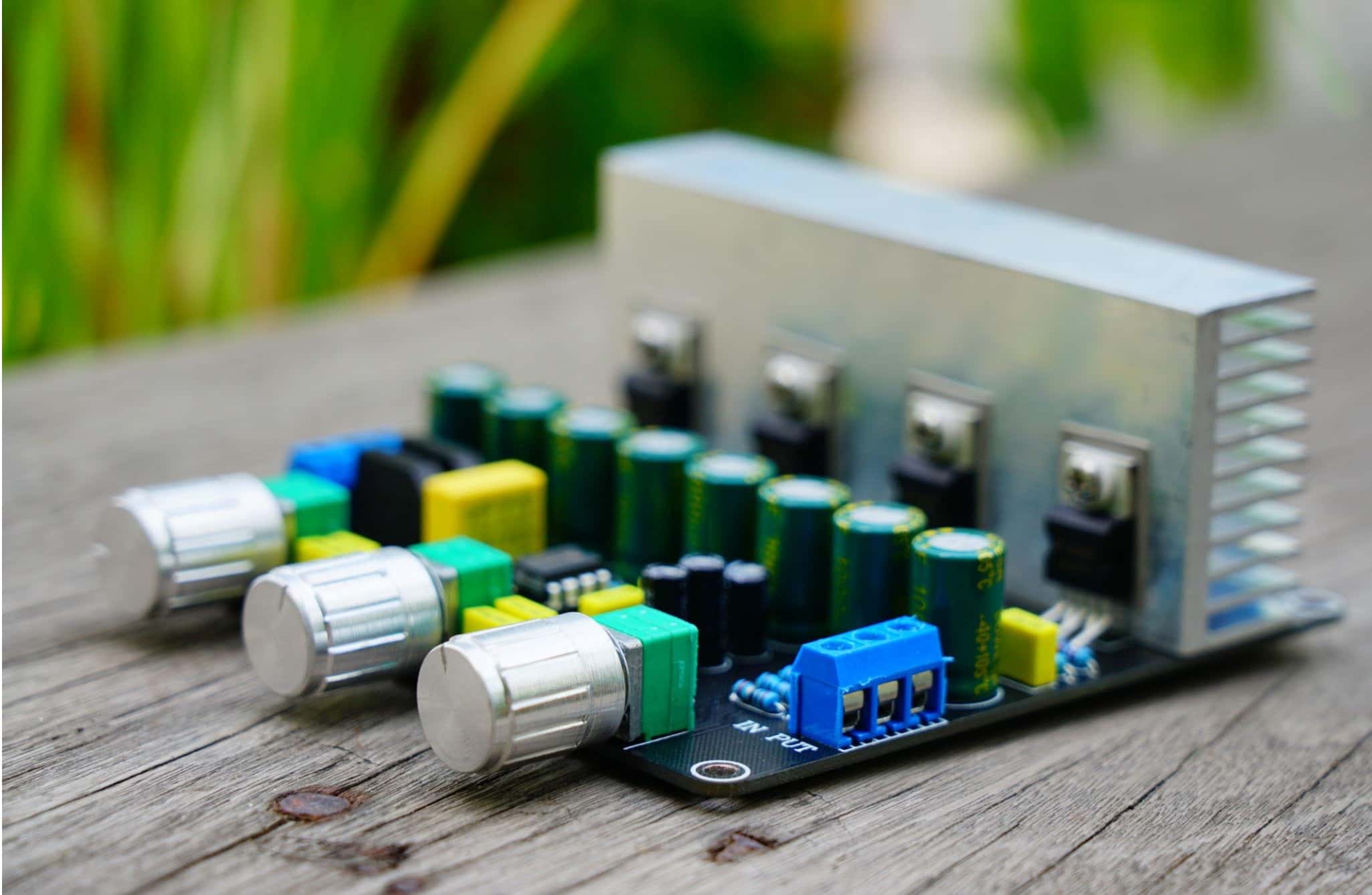

Czym jest wzmacniacz mocy? Zasady działania, klasy i wydajność

Wzmacniacze mocy zwiększają moc małych sygnałów wejściowych, aby mogły napędzać obciążenia takie jak głośniki, anteny i systemy elektroniczne o wysokiej mocy. Ich wydajność zależy od takich czynników jak polaryzacja, sprzężenie zwrotne, kontrola termiczna, wydajność, stabilność i dostarczanie mocy. Artykuł ten wyjaśnia, jak działają wzmacniacze mocy, działanie różnych klas wzmacniaczy oraz praktyczne wyzwania projektowe związane z osiąganiem stabilnego, niezawodnego i efektywnego wzmocnienia.

Katalog

Jak działa wzmacniacz mocy

Wzmacniacz mocy odbiera mały, gęsty w informacje sygnał wejściowy i produkuje większy sygnał wyjściowy, który może dostarczać użyteczną moc do obciążenia. Często pojawia się punkt nieporozumienia, gdy sygnał wejściowy nie dostarcza znacznej energii, a mimo to sygnał wyjściowy ma znacznie wyższą moc. Wyjaśnienie staje się jasne po oddzieleniu ról źródła sygnału i zewnętrznego źródła energii.

Co tak naprawdę zwiększa moc

Aktywny element funkcjonuje jako kontrolowany element przewodzenia, dlatego energia wyjściowa wzmacniacza jest pobierana z szyn zasilających DC, a nie wytwarzana przez sygnał wejściowy. Forma falowa wejściowa głównie decyduje o tym, kiedy i jak mocno urządzenie przewodzi, co z kolei kontroluje, ile energii z zasilania dociera do obciążenia.

Praktyczny model mentalny, który zwykle pozostaje użyteczny pod presją debugowania, jest następujący: sygnał wejściowy to sygnał polecający, a zasilacz to zbiornik, który dostarcza energię wyjściową. Kiedy pojawiają się problemy przy wysokich poziomach wyjściowych, przyczyną są często kwestia zasilania, uziemienia lub ścieżek prądowych, a nie samo źródło sygnału małoskalowego.

W stopniach wyjściowych BJT, napędem bazy-emiter wpływa na prąd kolektora. Łatwo jest przywiązać się do idei, że wzmocnienie tranzystora (β) przeprowadzi projekt, a ta wiara może wydawać się pocieszająca podczas wstępnych obliczeń. W praktyce projekty, które dobrze się sprawdzają w różnych temperaturach, przy różnicach jednostkowych oraz starzeniu się, są zwykle ułożone w taki sposób, aby ogólne wzmocnienie i liniowość pochodziły z otaczającej architektury i sprzężenia zwrotnego, a nie z zaufania do β, że pozostanie grzeczne.

W stopniach MOSFET i GaN, napięcie bramki przede wszystkim reguluje przewodność kanału. Po odpowiednim ustawieniu polaryzacji, prąd drenowy staje się kształtowanym odwzorowaniem sygnału wejściowego. Bramkę wydaje się łatwa w stabilnym stanie, ponieważ pobiera bardzo mały prąd DC, ale w dynamicznej pracy również wymaga szacunku: pojemności i ruch ładunków mogą sprawić, że sterownik będzie pracował ciężej niż się spodziewano, szczególnie przy wysokiej częstotliwości lub gdy krawędzie przełączania są agresywne.

Powszechne aktywne urządzenia używane w stopniach mocy:

• BJT

• MOSFET

• GaN HEMT.

Polaryzacja: Wybór regionu pracy, który pozostaje przewidywalny

Polaryzacja ustala punkt pracy spoczynkowej, aby urządzenie pozostało w zamierzonym regionie podczas wahania sygnału. Niezbyt komfortowa część, znana każdemu, kto obserwował dryf polaryzacji podczas długiej sesji na stole, polega na tym, że odpowiednia polaryzacja podczas włączania może nie być odpowiednia po nagrzaniu.

W klasach liniowych punkt polaryzacji wybierany jest tak, aby urządzenie pozostawało w swoim regionie liniowym lub quasi-liniowym przez większość fali. Ta wymiana jest bezpośrednio widoczna zarówno w pomiarach FFT, jak i temperaturze radiatora.

Etapy push-pull odsłaniają najczęstsze napięcie w regionie przejścia:

• Jeśli polaryzacja jest ustawiona na niską wartość, zniekształcenia przejściowe stają się wymierne i w aplikacjach audio często subiektywnie irytujące przy niskich poziomach.

• Jeśli polaryzacja jest ustawiona na wysoką wartość, rozpraszanie przy jałowym stanie wzrasta, a margines termiczny zawęża się w sposób, który może sprawić, że długoterminowa niezawodność stanie się mniej pewna.

Wiele praktycznych konstrukcji jest dostosowywanych poprzez iterację: ustawienie biasu, pomiar niskopoziomowej zniekształcenia, podgrzanie jednostki, a następnie ponowny pomiar. Zimowe i ciepłe zachowanie mogą się różnić na tyle, że wydaje się, że walidujesz dwa różne wzmacniacze, mimo że schemat nigdy się nie zmienił.

Opcje Klasy Linearnie:

• Klasa A

• Klasa AB

• Klasa B.

W klasie D urządzenia wyjściowe spędzają większość swojego czasu działając jak przełączniki, a nie jako elementy liniowego przewodnictwa. Wejście jest przekształcane na wzór impulsowy (często PWM lub pokrewną metodę modulacji), etap mocy przełącza zasilanie do sieci wyjściowej, a filtr LC rekonstruuje sygnał podstawowy na obciążeniu.

Praca projektowa tutaj często wiąże się z bardzo specyficznym rodzajem lęku: dążenie do wydajności i dążenie do niezawodności nie zawsze wydają się być ze sobą zgodne. Wyższa wydajność może zwiększać wrażliwość na małe zakłócenia, błędy martwego czasu i artefakty brzegowe przełączeń. W rzeczywistym sprzęcie wydaje się, że niewielka zmiana układu, przesunięcie pętli o dużym prądzie o kilka centymetrów, może zmienić projekt z czystego spektrum na trwałe EMI, które odmawia zniknięcia, dopóki ścieżka prądu nie zostanie zacieśniona.

Powszechne Elementy Modulacji / Rekonstrukcji:

• PWM

• Filtr wyjściowy LC.

Liniowość i Stabilność

Wzmacniacz mocy zawiera znacznie więcej niż tranzystor wyjściowy i rezystor. Otaczający obwód kontroluje transfer sygnału, redukuje zniekształcenia i utrzymuje stabilność w trudnych warunkach obciążenia. Stabilna praca z głośnikami reaktywnymi, złym uziemieniem i trudnymi warunkami kablowymi zależy od starannego projektowania obwodu.

Ujemna pętla sprzężenia zwrotnego jest powszechnie stosowana, aby ustalić powtarzalny wzmocnienie w pętli zamkniętej i zredukować nieliniowość. Produktywne myślenie polega na tym, aby pozwolić na to, że zachowanie w pętli otwartej może być niedoskonałe, czasami nawet chaotyczne, o ile jest przewidywalne i wystarczająco stabilne, aby sprzężenie zwrotne mogło skorygować w obrębie pasma, które Cię interesuje.

Sprzężenie zwrotne wiąże się z obowiązkami. Jeśli przesunięcie fazowe się nagromadzi i marginesy nie są zdrowe, wzmacniacz może wydawać dźwięki lub oscylować, szczególnie z obciążeniami reaktywnymi lub długimi kablami. To jeden z tych trybów awarii, który może wydawać się osobiście obraźliwy, gdy pojawia się dopiero po złożeniu, ponieważ schemat może wydawać się nienaganny, podczas gdy fizyczna implementacja cicho zmieniała dynamikę pętli.

Rezystory emiterowe (BJT) lub rezystory źródłowe (MOSFET) dodają lokalne sprzężenie zwrotne, które linearizuje zachowanie urządzenia i poprawia dzielenie prądu w równoległych urządzeniach wyjściowych. Metody degeneracji są często preferowane, ponieważ pomagają zapobiegać nierównowadze prądu spowodowanej dryfem temperatury między dopasowanymi urządzeniami.

Ta technika poprawia również spójność między jednostkami, co ma znaczenie, gdy celem jest produkt, który zachowuje się tak samo w poniedziałek rano i po roku w terenie.

Komponenty Degeneracji według Typu Urządzenia:

• Rezystory emiterowe (BJT)

• Rezystory źródłowe (MOSFET).

Kompensacja jest wykorzystywana do kształtowania pasma przenoszenia i kontrolowania zachowania przy wysokich częstotliwościach, szczególnie tam, gdzie parasyty mogą dominować. Etapy wyjściowe są odsłonięte, ponieważ obciążenie rzadko jest czysto rezystancyjne w rzeczywistych instalacjach.

Środowisko obciążenia wprowadza elementy, które mogą zdestabilizować w przeciwnym razie dobrze działający projekt:

• Głośniki mogą być indukcyjne i rezonansowe.

• Kable dodają rozproszoną pojemność i indukcyjność.

• Złącza i okablowanie wprowadzają niewielkie, ale istotne dyskretności impedancyjne.

Cykliczna lekcja z przejść z laboratorium do terenu polega na tym, że stabilność z opornikiem 8-ohmowym nie gwarantuje stabilności w żywym systemie. Procedury sprawdzające stabilność zazwyczaj wypadają lepiej, gdy są weryfikowane w stosunku do obciążeń najgorszego przypadku, pojemnych, induktywnych i kombinacyjnych, a nie tylko w stosunku do schludnego obciążenia laboratoryjnego.

Powszechne Elementy Kompensacji i Tłumienia:

• Kondensatory Millera

• Sieci prowadzenia/opóźnienia

• Sieci Zobela

• Induktory wyjściowe

• Rezystory blokujące bramkę/bazę.

Sprzężenie Wyjściowe i Zarządzanie DC: Utrzymywanie DC z dala od obciążenia

Ponieważ wiele etapów wyjściowych znajduje się w wewnętrznym punkcie pracy DC, projekt musi zapewnić, że obciążenie nie jest narażone na szkodliwy DC. Ludzie składają się emocjonalnie wobec tego tematu z prostego powodu: kiedy występują usterki DC, często są one kosztowne, głośne i szybkie.

Wzmacniacze z pojedynczym zasilaniem mogą używać kondensatora sprzęgającego, aby zablokować DC. Transformatory mogą zapewniać izolację i transformację impedancyjną, ale są mniej powszechne w nowoczesnym audio konsumenckim z powodu rozmiaru, kosztów, ograniczeń pasma i dodatkowych mechanizmów zniekształceń.

Opcje Sprzęgania / Izolacji:

• Kondensator sprzęgający wyjście

• Transformator.

Powszechnie stosowane podejście to zasilanie typu split-rail (na przykład ±V rails), dzięki czemu wyjście może znajdować się blisko 0 V i być połączone z obciążeniem w sposób DC. Zwykle poprawia to zachowanie przy niskich częstotliwościach i zmniejsza zależność od dużych elektrolitów, ale zwraca uwagę na kontrolę przesunięcia i dryf w dłuższym okresie.

Serwo DC może korygować małe przesunięcia, wykorzystując wolną ścieżkę sprzężenia zwrotnego, która unika zakłócania pasma audio. Układ ochronny obserwuje warunki, które mają tendencję do psucia głośników i stopni wyjściowych w praktyce: przesunięcie wyjściowe, nadprąd i wzrost temperatury. Gdy wykryty zostanie błąd, może odłączyć obciążenie za pomocą przekaźnika lub przłącznika elektronicznego.

Co sprawia, że ten obszar jest emocjonalnie frustrujący w laboratorium, to fakt, że złe zachowanie może być powolne i opóźnione. Małe przesunięcia, które wyglądają na nieszkodliwe podczas początkowej konfiguracji, mogą dryfować po nagrzaniu termicznym lub po przejściu przez transjent zasilania. Projekty, które przetrwają rzeczywiste użytkowanie, zazwyczaj przewidują te niewygodne, niskodramatyczne tryby awarii, a nie zakładają, że system zawsze pozostanie w idealnym stanie ustalonym.

Warunki często monitorowane przez układy ochronne:

• Przesunięcie DC na wyjściu

• Nadprąd

• Przegrzanie.

Niezawodny sposób zrozumienia wzmacniacza mocy to traktowanie go jako systemu, którego zachowanie jest w dużym stopniu kształtowane przez zasilanie, projekt termiczny, układ PCB, strategię ochrony i pętle kontrolne. Wybór urządzenia (BJT vs MOSFET vs GaN) zmienia ograniczenia i otwiera różne możliwości, ale codzienna wydajność zwykle jest dominowana przez strategię polarizacji, stabilność pętli i to, jak projekt reaguje na rzeczywiste obciążenia i rzeczywiste warunki pracy.

W wielu niezawodnych projektach wydajność często zależy bardziej od starannej implementacji niż od zaawansowanych komponentów. Ważne czynniki to ścieżki powrotu prądu, struktura uziemienia, umiejscowienie kompensacji i stabilna kontrola polarizacji w różnych temperaturach. Te szczegóły pomagają tworzyć wzmacniacze, które pozostają stabilne, dokładne i niezawodne podczas testów oraz długotrwałej pracy.

Klasy wzmacniaczy mocy i zasady działania

Wzmacniacze mocy są często grupowane według klas, etykiety związanej z kątem przewodzenia urządzeń wyjściowych w okresie sygnału. Ta etykieta również sugeruje głębszy wybór projektowy: czy od urządzeń wyjściowych oczekuje się zachowania jako elementy liniowe, jako przełączniki lub jako zarządzana mieszanka obu.

W rzeczywistych produktach nazwa klasy rzadko przewiduje ostateczny wynik słuchowy lub pomiarowy sama w sobie. Wynik zwykle kształtowany jest przez to, jak projekt zachowuje się, gdy warunki przestają być podręcznikowe, na przykład gdy temperatura wzrasta, obciążenie staje się reaktywne lub tolerancje produkcyjne się kumulują. Wiele trudnych problemów projektowych wynika z powolnego dryfu, warunków krawędziowych i przejść stanowych, w których stabilne zachowanie obwodu musi być nadal utrzymywane.

Praktyczny sposób na określenie klas wzmacniaczy to ciągłe zadawanie sobie dwóch pytań:

• Gdzie energia ostatecznie ulega rozproszeniu w różnych warunkach pracy?

• Co utrzymuje zachowanie zniekształceń w sposób spójny, gdy temperatura i obciążenie się zmieniają?

Klasa A

Klasa A sprawia, że urządzenie wyjściowe przewodzi przez cały cykl. Ponieważ urządzenie nie wyłącza się, nie ma interwału przekazania między urządzeniami, co zazwyczaj oznacza, że nie ma klasycznego artefaktu przekroju do zarządzania. Gdy obwód jest konserwatywnie polaryzowany, małe sygnały liniowość może wydawać się uspokajająco dobrze zachowana, a widmo zniekształceń często pozostaje gładkie, a nie nagłe.

Kompromis pojawia się natychmiast w rozpraszaniu mocy. Klasa A pobiera znaczny prąd, nawet na biegu jałowym, a ten prąd zamienia się w ciepło, niezależnie od tego, czy odtwarzany jest dźwięk, czy nie. W wielu rzeczywistych projektach schemat przestaje być ograniczającym czynnikiem na długo zanim projekt termiczny to zrobi. Powszechnie zdarza się czuć pewność po symulacji, a potem być pokornym w obliczu obudowy, która nagrzewa się bardziej niż oczekiwano po godzinie na stole.

Zachowanie termiczne jest definiowane przez wiele szczegółów fizycznych, które oddziałują w sposób łatwy do niedoszacowania:

• Wymiary chłodnicy i masa termiczna

• Opór termiczny od węzła do obudowy i od obudowy do chłodnicy

• Wybór materiału interfejsu i spójność nacisku montażu

• Ścieżki przepływu powietrza, wentylacja obudowy i założenia dotyczące temperatury otoczenia

Ludzie, którzy debugowali wzmacniacze klasy A, często pamiętają o małych zmianach fizycznych, które w praktyce nie były wcale małe. Na przykład, przemieszczenie urządzenia do pomiaru polarizacji lub zmiana jego połączenia termicznego mogą wystarczyć, aby przesunąć punkty pracy na tyle, aby zmienić zniekształcenia i stabilność przy długich sesjach. Projekty klasy A zazwyczaj przebiegają sprawniej, gdy traktowane są jako systemy termiczne z obwodem audio wewnątrz nich, a nie odwrotnie.

Klasa B

Klasa B zazwyczaj używa układu push-pull, w którym każde urządzenie przewodzi przez około połowę fali. Efektywność poprawia się, ponieważ prąd na jałowo może być utrzymywany na niskim poziomie, a rozpraszanie urządzenia spada znacząco, gdy nie ma sygnału.

Trudności koncentrują się w rejonie przejścia przez zero. Rzeczywiste BJTy i MOSFETy nie zaczynają przewodzić przy idealizowanym progu; potrzebują skończonego napięcia/prądu i przechodzą stopniowo. To zachowanie może tworzyć wykres lub nieciągłość podczas przełączania między urządzeniami, dlatego czysta praca w klasie B rzadko jest stosowana w systemach audio o wysokiej wierności.

Na stole klasą B można wyglądać całkiem czysto przy wyższych poziomach wyjściowych, a następnie staje się rozczarowująco oczywiste przy niskim wyjściu, gdzie obszar przecinania zajmuje większą część fali. Obciążenia czynią to bardziej skomplikowanym: głośniki nie prezentują schludnego opornika, a ich impedancja i kąt fazowy zmieniają się w zależności od częstotliwości. W praktyce klasa B może być atrakcyjna ze względu na swoją wydajność, ale ma tendencję do wymuszania dyscypliny przejścia przez zero, której rzeczywiste urządzenia i rzeczywiste głośniki nie zapewniają naturalnie.

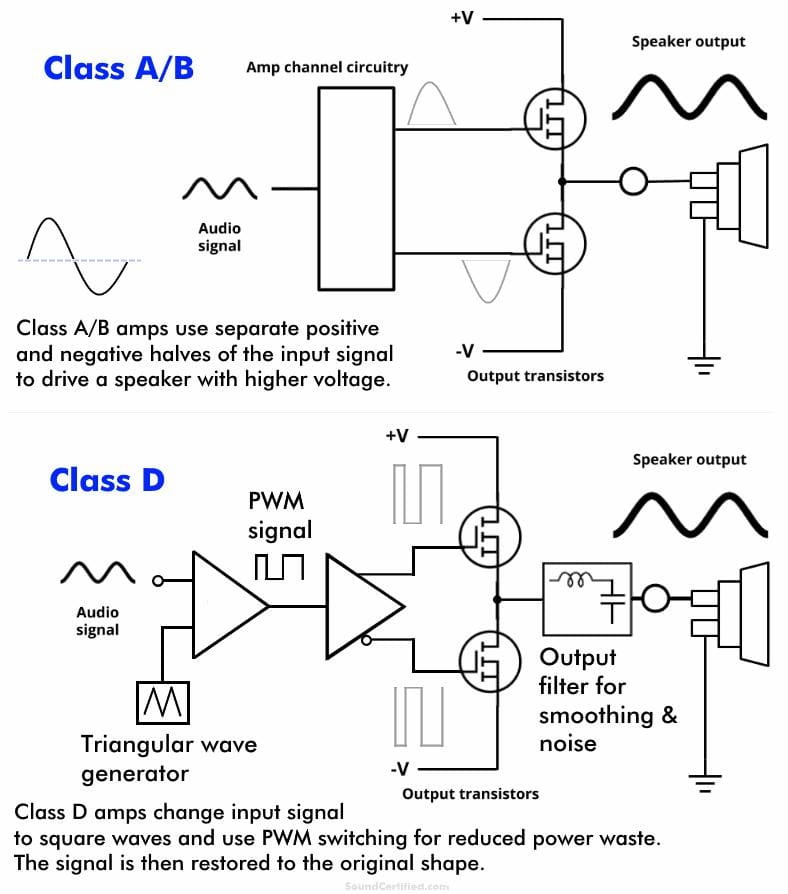

Klasa AB

Klasa AB może być postrzegana jako klasa B z celowo wprowadzoną prądową biegunowością, dzięki czemu oba urządzenia przewodzą nieco wokół przejścia przez zero. To nakładanie się redukuje zniekształcenia przejścia, a efektywność pozostaje o wiele bliżej klasy B niż klasy A. Dla wielu produktów audio klasa AB staje się znajomą "bazą", ponieważ dobrze się skaluje i pasuje do szerokiego zakresu celów cenowych i mocy.

To, co oddziela komfortowy projekt klasy AB od temperamentalnego, to zazwyczaj kontrola biegunowości w obecności ciepła. Biegunowość jest często ustawiana za pomocą mnożnika Vbe lub serwomechanizmu biegunowości, a mechanizm biegunowości musi śledzić temperaturę z wystarczającą wiernością, aby uniknąć nadmiernego przegrzania, gdy radiator się nagrzewa. Niezgrabną częścią jest to, że "śledzenie temperatury" nie jest wyłącznie oświadczeniem elektrycznym, dotyczy również umiejscowienia mechanicznego i sprzężenia termicznego.

Szczegóły wdrożenia, które wielokrotnie pojawiają się w rzeczywistych konstrukcjach, to:

• Umiejscowienie czujnika biegunowości w stosunku do najgorętszych urządzeń

• Jakość i powtarzalność kontaktu termicznego z radiatorem/urządzeniem

• Wrażliwość na zmiany w montażu

• Dryf podczas rozgrzewania i zachowanie temperatury w stanie ustalonym obudowy

Powszechnym wzorem w terenie jest to, że wzmacniacz mierzy imponująco czysty, gdy jest zimny, a następnie dryfuje w kierunku wyższych zniekształceń lub nawet marginalnej stabilności, po osiągnięciu równowagi cieplnej przez obudowę. Projekty klasy AB, które starzeją się dobrze, mają tendencję do traktowania biegunowości jako dynamicznego problemu kontroli, który musi pozostawać stabilny w czasie, przy zmienności jednostkowej i realistycznej wentylacji. Niskie zniekształcenia rzadko są pojedynczym punktem słodkim; są raczej stabilnym obszarem, który projekt musi utrzymać jako nienaruszony w miarę zmiany warunków.

Klasa C

Klasa C przewodzi przez mniej niż 180° cyklu. Surowy przebieg prądu urządzenia jest celowo daleki od sinusoidalnego, co czyni go złym dopasowaniem do wierności audio. W systemach RF, to zniekształcenie nie jest ostatecznym wyjściem; jest to stan pośredni, który jest kształtowany przez sieć obciążeniową.

Strojenie sieci LC na wyjściu wybiera pożądaną podstawową częstotliwość i tłumi harmoniczne, umożliwiając dostarczonemu napięciu w częstotliwości roboczej wygląd zbliżony do sinusoidalnego. Akcent projektowy przesuwa się z szerokopasmowej płaskości amplitudy w kierunku wąskoobwodowego transferu mocy i kształtowania widma.

Prace w klasie C ukierunkowane na RF zazwyczaj skupiają się wokół konkretnego zestawu gałek:

• Projektowanie sieci rezonansowej i zachowanie strojenia

• Dopasowanie impedancji i współczynniki transformacji

• Wybór współczynnika Q, kompromisy dotyczące pasma i zarządzanie stratami

• Stres urządzenia podczas detuningu sieci lub zmiany obciążenia

W praktyce wzmacniacz i sieć wyjściowa działają jako jeden połączony system. Małe zmiany w strojeniu lub obciążeniu mogą szybko wpłynąć na efektywność, moc wyjściową i stres tranzystora. Wydajność wzmacniacza zależy zatem w dużej mierze od sieci dopasowującej do niego podłączonej.

Klasa D

Klasa D uruchamia urządzenia wyjściowe jako przełączniki, a nie jako elementy liniowe. Dźwięk jest kodowany poprzez PWM lub podobną metodę modulacji, a następnie rekonstruowany przez niskoprzepustowy filtr LC. Ponieważ urządzenia spędzają większość czasu w pełni włączone lub w pełni wyłączone, rozpraszanie jest znacznie niższe, a nowoczesne projekty osiągają powszechnie bardzo wysoką efektywność.

Prawdziwą pracą w klasie D jest zarządzanie artefaktami przełączania, aby nie przekształciły się w słyszalne zniekształcenia, promieniowane emisje lub przerywane awarie. W tych projektach osiągane są wysokie zyski efektywności, ale ukryte efekty wynikające z parazytyków i układu fizycznego mogą również tworzyć trudne problemy projektowe.

Techniki, które są często stosowane w celu kontrolowania zachowania, obejmują:

• Wysoka pętla wzmocnienia sprzężenia zwrotnego

• Kontrola czasu martwego w celu zredukowania zniekształceń i unikania "przebicie"

• Szybkie przełączanie urządzeń w celu zmniejszenia strat podczas przełączenia

Wybór technologii urządzeń może zmienić przestrzeń handlową. Urządzenia GaN, na przykład, mogą zmniejszyć straty przełączania i poprawić zachowanie w wysokich częstotliwościach, ale również karzą niechlujne rozmieszczenie, ponieważ parazytki stają się bardziej dominujące w miarę wzrostu szybkości przełączania.

Wiele awarii klasy D można przypisać tematom fizycznej implementacji, które wydają się banalne, dopóki nie staną się problemem:

• Geometria powrotu masy i kontrola pętli prądowej

• Obszar pętli sterowania bramką i ścieżki sprzężenia

• Wybór snubbera i strategia tłumienia

• Ograniczanie EMI poprzez rozmieszczenie, ekranowanie i filtrowanie

Wydajność klasy D to w dużej mierze historia kontrolowania niezamierzonego zachowania RF przy zachowaniu przewidywalnej liniowości w paśmie audio. Kiedy wszystko idzie dobrze, może brzmieć bez wysiłku; kiedy idzie źle, może być uparta w sposób, który trudno zdebugować przy użyciu tylko narzędzi audio.

Klasa T

Klasa T jest najłatwiej zrozumiana jako strategia sterowania nałożona na przełączający stopień wyjściowy, a nie jako fundamentalnie inna fizyka stopnia mocy. Nacisk kładziony jest na adaptacyjne timingi i podejścia podobne do rozprzestrzenionych widm, które redystrybuują energię przełączania, aby zmniejszyć skoncentrowane szczyty EMI. Chociaż termin ten ma historię marki, wiele z podstawowych pomysłów pojawia się szeroko w nowoczesnych projektach audio z niskim poziomem hałasu.

W rzeczywistej produkcji produktów te strategie sterowania stają się szczególnie istotne, gdy wzmacniacz musi przejść testy emisji, pozostając jednocześnie cichy przy głośnikach o wysokiej czułości lub w kompaktowych obudowach. Czysta wydajność audio i zgodność z EMI często zależą od tych samych czynników, w tym przewidywalnego zachowania w czasie przełączania, stabilnych pętli kontrolnych i konsekwentnego filtrowania w różnych jednostkach produkcyjnych.

Problemy projektowe, które zazwyczaj traktowane są jako jeden wspólny cel w silnych realizacjach, to:

• Strategia modulacji i rozkład widmowy

• Projektowanie sprzężenia zwrotnego i stabilność pętli w obszarze zmienności obciążenia/filtrowania

• Wybory filtrowania wyjściowego i wrażliwość na tolerancję

• Planowanie zgodności elektromagnetycznej od najwcześniejszych decyzji dotyczących rozmieszczenia

Gdy podejścia w stylu klasy T są realizowane dobrze, korzyść polega mniej na kategoriach marketingowych, a bardziej na spokojniejszym, bardziej powtarzalnym sygnale przełączania, który pozostaje uprzejmy w różnych głośnikach, obudowach i ustawieniach testowych regulacyjnych.

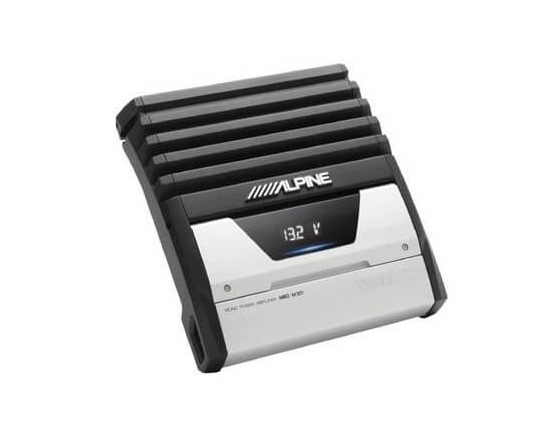

Elementy podstawowe wzmacniacza mocy

Wzmacniacz mocy, który przetrwa poza podręcznikiem, rzadko jest jednym obwodem, który robi wszystko. Zachowuje się bardziej jak skoordynowany łańcuch stopni, a każdy stopień cicho pokrywa ograniczenie, które pojawia się prędzej czy później w rzeczywistym użyciu: wejście zbiera szumy i brumy, środkowe etapy kończą się na wartościach napięcia, stopień wyjściowy staje w obliczu dużego stresu prądowego, ciepło powoli przesuwa punkty robocze, a obciążenie może wyglądać zupełnie inaczej niż czysty opornik. Projekty, które zdobywają długoterminowe zaufanie, zazwyczaj traktują te bloki jako jeden system, ponieważ niespodzianki mają tendencję do pojawiania się z interakcji, marginesów stabilności, decyzji o uziemieniu, dryfu termicznego i dynamiki zasilania, a nie tylko z samej wartości wzmocnienia.

Etap wejściowy / Przedwzmacniacz

Etap wejściowy ustawia ton dla wszystkiego, co następuje. Kształtuje, jak źródło postrzega wzmacniacz, ustala zachowanie odniesienia i określa oczekiwania dotyczące hałasu na długo przed zaangażowaniem jakiejkolwiek mocy dużego sygnału. Spójne zachowanie wejściowe w różnych kablach, źródłach sygnału i warunkach instalacji jest często preferowane, ponieważ pomaga to zredukować przerywane brumy i niepożądany hałas.

Wysoka impedancja wejściowa i kompatybilność źródła

Wysoka impedancja wejściowa zmniejsza obciążenie źródła i pomaga unikać przesunięć częstotliwościowych spowodowanych interakcją impedancji źródła z pojemnością wejściową. Praktyczne problemy zwykle pojawiają się przy długich połączeniach, pasywnych kontrolach głośności lub niezwykle wysokooporowych źródłach; w tych przypadkach dobrze działający bufor wejściowy zapobiega temu, aby wydajność zamieniła się w eksperymenty związane z długością kabla. Gdy wejście jest tolerancyjne, rozwiązywanie problemów staje się spokojniejsze: mniej momentów, gdy występuje to tylko z tym kablem, i mniej niespodzianek, gdy system jest przenoszony z biurka na regał.

Struktura wzmocnienia/głośności i zarządzanie zapasem

Zrównoważona struktura wzmocnienia zapobiega klipowaniu w wczesnych etapach, jednocześnie pozwalając na pełne wyjście przy normalnych poziomach sygnału wejściowego. Nadmierne wzmocnienie może zwiększać hałas i sprawiać, że regulacja głośności jest zbyt wrażliwa, podczas gdy niewystarczające wzmocnienie może przeciążać sprzęt upstream i produkować ostry dźwięk. Wiele projektów umieszcza normalne poziomy słuchowe blisko środka zakresu kontroli głośności, zachowując dodatkowy margines na krótkie szczyty audio.

Uziemienie, ekranowanie i wybór niskohiszowych urządzeń

Wydajność akustyczna jest zazwyczaj determinowana przez ścieżki prądowe i integralność odniesienia bardziej niż przez wymyślne bloki schematyczne. Koncepcje uziemienia typu gwiazda, krótkie i starannie dobrane ścieżki zwrotne, starannie dobrane połączenia obudowy oraz zdyscyplinowane ekranowanie często przewyższają stopniowe wymiany komponentów. Urządzenia wejściowe o niskim poziomie szumów mogą pomóc, ale nie eliminują pętli uziemienia ani nie usprawiedliwiają wysokoomowego węzła prowadzonego obok prądów przełączających. W rzeczywistej diagnostyce zauważono, że ciche konstrukcje to te, w których prądy zwrotne były zamierzenie prowadzone od samego początku, a nie odkryte po pierwszym skargą na brzęczenie.

Wzmacniacz napięcia (VAS)

Na tym etapie rozwija się większość wzmocnienia napięcia i zakresu napięcia, a także dostarcza dynamicznego prądu używanego do ładowania i rozładowania pojemności wyjściowych urządzeń. Gdy wzmacniacz zachowuje się przewidywalnie w różnych głośnikach, długościach kabli i temperaturach, wybory VAS/wzmacniacza są zazwyczaj częścią przyczyny. Gdy pojawia się niestabilne zachowanie, ten sekcja jest często sprawdzana, ponieważ małe problemy mogą wpływać na całe sprzężenie zwrotne.

Wytwarzanie wahań napięcia o liniowym zachowaniu

VAS musi oscylować blisko szyn zasilających bez wpadając w nieliniowe obszary, które utrudniają prognozowanie behavioru sprzężenia zwrotnego. Ten etap jest zazwyczaj biasowany, aby utrzymać transkondukcyjność i wzmocnienie stabilne w różnych poziomach sygnałów, ponieważ małe nieliniowości mogą później zwiększać zniekształcenia poprzez zachowanie pętli sprzężenia zwrotnego. W praktyce, VAS, który pozostaje opanowany przy dużych wahaniach, często przekłada się na wzmacniacz, który brzmi mniej napięcie, gdy jest pchany, nawet jeśli liczby na benchu są już szanowane.

Napędzanie obciążeń pojemnościowych wewnątrz wzmacniacza

Przy wysokich częstotliwościach, wyjściowe tranzystory BJTs lub MOSFETs prezentują silne obciążenie pojemnościowe. Jeśli VAS nie może szybko źródła i zredukować prądu, zniekształcenie przejściowe wzrasta, a margines stabilności zawęża się w sposób, który może ujawniać się tylko przy szybkim zboczu lub warunkach reaktywnych. Dlatego wiele solidnych konstrukcji działa z większym prądem stałym w VAS/wzmacniaczu, niż mogłoby zasugerować czysto papierowe obliczenie: zwykle prowadzi to do czystszych przejść, bardziej przewidywalnego zachowania fazowego i mniejszej dramaturgii, gdy etap wyjściowy pracuje ciężko.

Kompensacja i kształtowanie częstotliwości

To tutaj kształtuje się zachowanie pętli przy użyciu wyborów kompensacyjnych, które handlują szerokością pasma na kontrolowany margines fazowy w trudnych warunkach. Celem jest zazwyczaj szerokość pasma, która zachowuje się dobrze, a nie specyfikacja, która na pierwszy rzut oka wygląda imponująco w izolacji. Doświadczenie pokazuje, że wzmacniacz może dobrze działać z obciążeniami rezystancyjnymi, ale stać się niestabilny z długimi kablami głośnikowymi lub głośnikami reaktywnymi. Testowanie kompensacji z realistycznymi obciążeniami i okablowaniem pomaga zapobiegać problemom ze stabilnością na późniejszym etapie.

Kaskodowanie i izolacja etapów

Kaskodowanie może zmniejszyć efekty Millera i utrzymać napięcia urządzenia bardziej stabilne, co często poprawia liniowość i sprawia, że dominujący biegun jest łatwiejszy do zarządzania. Staje się to szczególnie atrakcyjne przy wyższych napięciach zasilających lub gdy projekt musi utrzymywać spójne zachowanie w przypadku substytucji urządzeń i wahań temperatury. Kaskody są często preferowane w projektach produkcyjnych, ponieważ zmniejszają zmienność między tranzystorami, nie wymagając wrażliwego dostosowania.

Etap wyjściowy / mocowy

Etap wyjściowy to miejsce, gdzie wzmacniacz spotyka burzliwy świat: złożone impedancje głośników, nagłe spadki impedancji w pewnych częstotliwościach, przypadkowe zwarcia i transjenty, które nie pytają o pozwolenie. Dobre etapy wyjściowe mają tendencję do zachowywania się spokojnie wobec rzeczywistych obciążeń, a to spokojne zachowanie pochodzi zazwyczaj z konserwatywnego zarządzania stresem, a nie z heroicznej pracy blisko granic urządzeń.

Topologie dla dostarczania wysokiego prądu

Powszechne implementacje wyjściowe obejmują komplementarne naśladowacze emitera (BJTs) i źródłowe naśladowacze (MOSFETs). Wybór topologii zazwyczaj sprowadza się do tego, jak projekt radzi sobie z zachowaniami biasującymi, tendencjami cieplnymi i stresem urządzeń pod rzeczywistymi prądami, a nie która opcja jest obecnie w modzie. Stabilne punkty pracy są często preferowane, ponieważ utrzymują niezawodną wydajność w różnych zmianach temperatury, warunkach wentylacji oraz przy różnych obciążeniach głośników.

Urządzenia równoległe i dzielenie prądu

Konstrukcje o większej mocy często równolegle łączą wiele urządzeń wyjściowych, aby rozłożyć rozpraszanie ciepła i zmniejszyć stres na każde urządzenie. Resystory balastowe (rezystory emitera/źródła) wspierają dzielenie prądu i zmniejszają ryzyko, że jedno urządzenie przejmie prąd, gdy się rozgrzewa. W rzeczywistych konstrukcjach te rezystory ułatwiają również przewidywanie zachowania awarii, co może oddzielić do odzyskania przeciążenie od kaskadowej awarii, która jednocześnie wyłącza wiele części.

Kontrola biasu, zniekształcenie przy przejściu i śledzenie cieplne

Etapy klasy AB zależą od biasu, który pozostaje wystarczająco stabilny, aby zminimalizować zniekształcenia krzyżowe, nie przegrzewając się jednocześnie. Obwody biasu z kompensacją temperaturową oraz fizyczne umiejscowienie, sprzężenie cieplne z radiatorem lub z urządzeniami, którymi sterujemy, często mają znaczenie równie duże, jak sam schemat. Częstą skargą w terenie jest dryf biasu po rozgrzaniu; projekty, które wydają się „ustalone” po kilku godzinach, mają tendencję do traktowania ścieżek termicznych jako czegoś, co należy zaprojektować celowo, a nie po prostu założyć.

Ochrona: Ograniczanie prądu, zabezpieczenia SOA i obsługa awarii

Krótkie spięcia, niski opór i prądy reaktywne mogą wypchnąć urządzenia poza ich bezpieczny obszar pracy (SOA). Praktyczne wzmacniacze często dodają ograniczenia prądu, zabezpieczenia świadome SOA i czasami zachowanie foldback, aby utrzymać stres w granicach podczas długotrwałego nadużywania. Bardzo wyrafinowane implementacje starają się nie wchodzić w drogę podczas uzasadnionych szczytów muzycznych, ale decydująco reagują, gdy przeciążenie utrzymuje się. Wiele zespołów uczy się w trudny sposób, że obwody ochronne, które „nigdy się nie aktywują” w testach, mogły po prostu nigdy nie zostać uruchomione w realistycznych układach awaryjnych.

Zasilacz (magazynowanie energii, szczytowe zapotrzebowanie i zachowanie szyn)

Zasilacz to coś więcej niż dostawca DC; staje się częścią środowiska sygnałowego poprzez modulację szyn, prądy ziemne i odpowiedź transientową. Kiedy mocny wzmacniacz jest połączony z zasilaczem, który nie potrafi utrzymać spokoju, skutkiem mogą być zaprzeczenia na szczytach i mechanizmy zniekształceń, które trudno zauważyć przy testach w stanie ustalonym. Zachowanie zasilacza często monitoruje się z taką samą starannością jak ścieżkę sygnałową, aby utrzymać stałą wydajność w różnych warunkach zasilania.

Możliwości transformatora/SMPS i dostarczanie mocy szczytowej

Bez względu na to, czy zasilacz jest liniowy (transformator + prostownik), czy oparty na SMPS, musi tolerować krótkie wybuchy wysokiego prądu bez nadmiernego opadania napięcia lub niepotrzebnych wyłączeń ochronnych. Wiele projektów jest dopasowanych do szczytowych wymagań, a nie średnich wartości, ponieważ muzyka i rzeczywisty materiał programowy rzadko zachowują się jak ciągłe fale sinusoidalne. Prace warsztatowe i sesje odsłuchowe często ujawniają, że sztywność szyny podczas transientów wpływa na postrzeganą łatwość bardziej niż nominalne deklaracje mocy.

Pojemność rezerwuaru, kontrola tętnień i powroty do masy

Pojemność zbiorcza zmniejsza tętnienia i dostarcza lokalną energię na szczyty, ale fizyczne umiejscowienie i kierunek powrotu kształtują, czy ta energia dociera czysto. Wysokoprądowe impulsy ładowania i prądy powrotne głośnika nie powinny dzielić tych samych wrażliwych ścieżek odniesienia, które są używane przez etap wejściowy. Wiele problemów z humem i buczeniem można prześledzić do układu, który jest elektrycznie poprawny w formie schematu, ale lekceważy rzeczywistą mapę prądu powrotnego, co może być dziwnie satysfakcjonujące do naprawienia po zidentyfikowaniu, a głęboko irytujące przed tym.

Opadanie szyn, strategia regulacji i konsekwencje termiczne

Opadanie szyn wpływa na dostępny zakres i może przesuwać punkty biasu, czasami w sposób, który zmienia zachowanie zniekształceń pod obciążeniem. Niektóre projekty akceptują skromne opadanie jako formę miękkiego ograniczenia, podczas gdy inne dążą do ścisłej regulacji dla spójnych dynamik. Praktycznym preferencją jest opadanie, które jest spójne i łatwe do przewidzenia, ponieważ sprawia, że zachowanie termiczne i zmienność wydajności są bardziej zrównoważone w zmieniających się warunkach napięcia zasilania i temperaturze otoczenia.

Kontrola, monitorowanie i funkcje niezawodności na poziomie systemu

W miarę wzrostu mocy wyjściowej obwody ochronne i wsparcia stają się ważniejsze dla niezawodności systemu. Te obwody pomagają chronić głośniki, zmniejszać uszkodzenia wzmacniaczy i obniżać trudne problemy serwisowe. Stabilne funkcje ochronne pomagają również zmniejszyć niespodziewane awarie podczas długoterminowej pracy.

Ochrona głośników

Przekaźniki wyjściowe lub odłączenia półprzewodnikowe zmniejszają narażenie na uszkodzenia DC, przejściowe włączenia/wyłączenia oraz niektóre tryby awarii. Wybory czasowe, zachowanie kontaktów (dla przekaźników) i progi detekcji awarii wpływają na to, jak odczuwalna jest ochrona w rzeczywistej eksploatacji. Wiele awarii głośników pochodzi z nietypowych zdarzeń, cykli zasilania, przerywanego okablowania lub nagłej awarii jednego urządzenia, więc zachowanie odłączenia, które jest szybkie i niezawodne, zazwyczaj przynosi korzyści w postaci mniejszej liczby katastrof jednorazowych.

Wykrywanie temperatury, regulacja biasu i wyłączenie

Termistory, czujniki temperatury i układy mnożników Vbe pomagają śledzić temperaturę i zmniejszać ryzyko przegrzania. Wyłączenie termiczne może zapobiegać katastrofalnym skutkom, gdy przepływ powietrza jest zablokowany lub temperatura otoczenia wzrasta ponad oczekiwania. Umiejscowienie czujników ma większe znaczenie, niż wiele osób początkowo chciałoby, aby miało: pomiar niewłaściwego węzła termalnego może stworzyć pocieszający odczyt, podczas gdy prawdziwe gorące miejsce wciąż rośnie.

Bloki specyficzne dla klasy D

Wzmacniacze klasy D wprowadzają zachowanie przełączania, więc projekt zaczyna przypominać pracę w zakresie mieszanych sygnałów RF, nawet gdy celem jest dźwięk. Sukces w tym przypadku często wynika z realistycznego podejścia do zachowań elektromagnetycznych już na początku, zamiast mieć nadzieję, że można to naprawić po pierwszym teście EMI.

Wyjściowy filtr LC i interakcja z obciążeniem

Wyjściowy filtr LC rekonstruuje dźwięk z fali PWM i musi pozostać stabilny w przypadku zmiany impedancji głośnika. Tolerancje komponentów, cechy nasycenia i zależność od poziomu mocy ujawniają się na skrajnych wartościach wydajności. Pragmatycznym podejściem jest projektowanie z myślą o trudnych obciążeniach, a następnie weryfikowanie za pomocą prawdziwych kabli i głośników, ponieważ przy wysokich częstotliwościach filtr i okablowanie zachowują się jak sprzężony system z własną osobowością.

Kontrola EMI: układ, ekranowanie, czasy narastania/opadania i zgodność

Kontrola EMI jest w dużej mierze uzależniona od dyscypliny układu: zmniejszanie obszaru pętli, zarządzanie ścieżkami o wysokim di/dt oraz kształtowanie czasów narastania/opadania, aby energia przełączania była mniej agresywna. Modulation rozprzestrzenionej spektrum i snubbery mogą być przydatnymi narzędziami, ale rzadko rekompensują duże, słabo ograniczone pętle przełączania. Powtarzającym się spostrzeżeniem zespołów, które płynnie przechodzą przez zgodność, jest to, że trasowanie traktowane jest jak prace RF od pierwszej decyzji o umiejscowieniu, zamiast być „czyszczone” na końcu.

Produktywnym sposobem podejścia do wzmacniacza mocy jest wczesne zajęcie się stabilnością, trasowaniem prądu i zachowaniem cieplnym, zanim spędzi się czas na dążeniu do drobnych redukcji zniekształceń. Gdy te zachowania są ustalone, wyższy wzmocnienie pętli, ulepszenia urządzeń i dopracowana kompensacja mają tendencję do przekłada się na korzyści, które pozostają nienaruszone w różnych głośnikach i okablowaniu. Bez tej podstawy lepsze części mogą odkrywać nowe tryby awarii, szczególnie w przypadku obciążeń reaktywnych i niedoskonałego, rzeczywistego okablowania, a taki wynik rzadko jest satysfakcjonujący, gdy docierają pierwsze raporty z terenu.

Kluczowe wskaźniki wydajności

Specyfikacje techniczne

Specyfikacje wzmacniaczy stają się łatwiejsze do zaufa, gdy są osadzone w powtarzalnych warunkach testowych i fizycznych granicach obwodu. Kiedy czytam kartę danych, czuję się pewniej, gdy nominalna moc jest podana jako ciągła moc RMS przy określonym obciążeniu, z ograniczeniami testowymi, które nie pozostawiają miejsca na interpretację. Bez tych warunków pomiar może być nadal poprawny, ale staje się mniej użyteczny w rzeczywistym działaniu.

Raportowanie mocy RMS zwykle jest najbardziej interpretowalne, gdy wyraźnie określa konfigurację pomiarową. Ocena, która wydaje się skromna, ale utrzymuje się przez minuty, zazwyczaj lepiej pasuje do tego, jak ludzie faktycznie słuchają, szczególnie gdy pokój jest ciepły, muzyka jest gęsta, a sesja trwa dłużej niż szybka demonstracja. W przeciwieństwie do tego, moc muzyczna lub oceny krótkotrwałe mogą wydawać się imponujące, unikając jednocześnie długoterminowych skutków spadku napięcia zasilania i nagrzewania się wewnątrz obudowy.

Warunki testowe mocy RMS, które sprawiają, że ocena jest porównywalna:

• Impedancja obciążenia (np. 8 Ω, 4 Ω)

• Pasmo przenoszenia (np. 20 Hz–20 kHz)

• Limit zniekształceń przy ocenie (np. 0,1% THD)

• Warunki napędu kanału (np. oba kanały napędzane dla jednostek stereo)

Całkowite zniekształcenie harmoniczne (THD) to tępy narzędzie, ale nadal dostarcza rzeczywistego wglądu, gdy jest czytane w kontekście. Bardzo niski wynik THD przy 1 kHz często wskazuje na silne wzmocnienie pętli i przyzwoitą liniowość, ale uważam, że bardziej odkrywcze jest zobaczyć, jak THD zmienia się, gdy częstotliwość rośnie, gdy poziom wyjściowy zbliża się do górnej granicy zakresu i gdy obciążenie staje się mniej przyjazne. Te zmiany są często tym miejscem, gdzie ujawnia się osobowość wzmacniacza, nie jako język marketingowy, ale jako zachowanie inżynieryjne, które można przewidzieć.

Typowe przyczyny zwiększającego się THD w rzeczywistych pomiarach:

• Wzrost THD przy wyższych częstotliwościach, który sugeruje ograniczoną szerokość pasma w otwartej pętli

• Wybory kompensacyjne, które wymieniają prędkość na stabilność

• Nieliniowość etapu wyjściowego, gdy urządzenia przekazują prąd

• Spektra zniekształceń dominowane przez składowe wyższych rzędów, które mogą brzmieć ostrzej, gdy są przeładowane

Temp wzrostu ustawia sufit, jak szybko może się zmienić napięcie wyjściowe, a ten sufit pojawia się najczytelniej podczas transjentów. Gdy temp wzrostu się kończy, wynik słyszalny nie zawsze jest łagodnym złagodzeniem; może to tworzyć transientne produkty intermodulacyjne, które przelewają się do pasma słyszalnego. Taka niezgodność, mierzona jako czysta w stabilnych tonach, ale brzmiąca zatłoczona w złożonych fragmentach, ma tendencję do frustrowania słuchaczy, ponieważ wydaje się niespójna: wzmacniacz wydaje się w porządku, aż muzyka staje się intensywna.

Czynniki projektowe, które powszechnie wpływają na rezerwę temp wzrostu:

• Możliwości prądowe etapu wejściowego

• Wartości kondensatorów kompensacyjnych

• Efektywne obciążenie pojemnościowe z głośnika i kabli

Praktyczny sposób myślenia o tym polega na przyjrzeniu się, jak wzmacniacz zachowuje się w przypadku ostrych, wysokopoziomowych transjentów w trudnym głośniku. Urządzenia z odpowiednim zapasem mocy często zachowują szczegóły bez stawania się kruche, ponieważ nie są zmuszane do zachowań związanych z regeneracją.

Współczynnik tłumienia jest ściśle związany z impedancją wyjściową i staje się najważniejszy w przypadku reaktywnych obciążeń głośnikowych i tylnych EMF głośnika. Niska impedancja wyjściowa może poprawić kontrolę nad głośnikiem, ale rzeczywisty współczynnik tłumienia na terminalach głośnikowych jest również pod wpływem kabli, złączy i innych czynników zewnętrznych. Dlatego bardzo wysokie oceny współczynnika tłumienia mogą nie w pełni odzwierciedlać rzeczywiste warunki pracy.

Elementy systemu, które zazwyczaj ograniczają rzeczywiste tłumienie przy przetworniku:

• Opór kabla głośnikowego

• Straty na złączu/kontakcie

• Induktory zwrotnicowe i elementy szeregowe

• Utlenianie kontaktów z biegiem czasu

Zamiast traktować współczynnik tłumienia jako cyfrę do chwalenia się, lepiej traktować go jako wskazówkę dotycząca wytrzymałości: czy wzmacniacz utrzymuje artykulację basu i równowagę tonalną, gdy okablowanie, złącza i umiejscowienie wyglądają jak zwykły system domowy, a nie jak kontrolowany sprzęt laboratoryjny.

Możliwość obciążenia-impedancji jest jednym z najbardziej szczerych testów stresowych, ponieważ zmusza każdy podsystem do współpracy jednocześnie. Działanie przy obciążeniach 4 Ω i 2 Ω oraz przy obciążeniach reaktywnych z ostrymi kątami fazowymi zależy od tego, jak zarządzane są urządzenia wyjściowe, jak wdrożono ograniczenie prądu, jak śledzi się zachowanie termiczne i jak sztywne zasilanie pozostaje pod obciążeniem. Głównym zmartwieniem jest nie tylko to, czy wzmacniacz działa, ale czy stabilna i liniowa wydajność pozostaje utrzymana w pobliżu granic pracy bez oscylacji, przesterowania czy termicznego ograniczenia wpływającego na jakość dźwięku.

Podsystemy, które zazwyczaj określają zachowanie przy trudnym obciążeniu:

• Wybór urządzeń wyjściowych i zarządzanie obszarem bezpiecznej pracy

• Strategia ograniczenia prądu (jak się aktywuje i jak nagle)

• Sztywność zasilania przy stałym poborze prądu

• Śledzenie temperatury i skuteczność odprowadzania ciepła

W praktyce zauważyłem pewien wzór: projekty z agresywną ochroną mogą początkowo wydawać się imponujące, ale potem stają się nieprzewidywalne przy dynamicznym materiale, gdy ochrona wchodzi w grę. Projekty z łagodniejszym śledzeniem temperatury i bardziej eleganckim zarządzaniem prądem często wydają się mniej dramatyczne, ale bardziej spójne, co zazwyczaj odpowiada temu, co słuchacze długoterminowi określają jako łatwiejsze do zniesienia.

Metryki wydajności

Porównania mają sens tylko wtedy, gdy standardy pomiarowe są spójne i kiedy metryka rzeczywiście przekłada się na powtarzalne wyniki słuchowe. Nauczyłem się być ostrożnym w porównaniach jedną liczbą; mogą być emocjonalnie satysfakcjonujące, czyste, proste, zdecydowane, a jednocześnie nie przewidywać, jak wzmacniacz zachowuje się na rzeczywistych głośnikach w rzeczywistych pomieszczeniach.

Moc RMS działa dobrze jako punkt odniesienia, ponieważ odzwierciedla długotrwałą zdolność. Oceny w stylu burst, takie jak PMPO, głównie opisują, jak wysoko może skoczyć krótki szczyt, zanim zasilanie spadnie lub ochrona interweniuje. Podczas łączenia wzmacniacza z głośnikami praktyczne pytanie brzmi, czy może dostarczyć czysty prąd w rzeczywistych cyklach roboczych bez cichego kompresowania dynamiki. Wiele rozczarowujących „wysokowatowych” dopasowań nie odnosi sukcesu nie dlatego, że liczba jest sfabrykowana, ale dlatego, że projekt był dostosowany do krótkich chwil pokazowych, a nie do długich sesji słuchowych na realistycznych poziomach.

Typowe powody, dla których „wysokowatowe” połączenia nie spełniają oczekiwań w praktyce:

• Zasilanie optymalizowane dla krótkich demonstracji, a nie dla długotrwałego poboru

• Odprowadzanie ciepła dostosowane do średnich, które nie odpowiadają rzeczywistemu użyciu

• Ograniczenie prądu, które aktywuje się zbyt wcześnie przy niskoomowych przechyłach

Odpowiedź częstotliwościowa poza słyszalnym zakresem nie jest zbyt interesująca jako trofeum. Staje się naprawdę użyteczna, gdy redukuje słyszalne przesunięcie fazy, zachowuje czas transjentów i utrzymuje przewidywalne zachowanie sprzężenia zwrotnego w całym paśmie audio. To, czego szukam, to nie tylko płaska odpowiedź amplitudy, ale stabilny margines fazowy pod obciążeniem, ponieważ ta stabilność ma tendencję do korelacji z konsekwentnym obrazowaniem i mniejszą ilością artefaktów tylko na niektórych nagraniach.

Cechy, które często oddzielają projekty o szerokim paśmie, które zachowują się dobrze, od tych, które nie:

• Stabilne zachowanie pętli przy napędzaniu pojemności i indukcyjności

• Szerokość pasma, która nie zapada się, gdy żądany jest rzeczywisty prąd głośnika

• Tolerancja obciążenia, która unika subtelnych wysokoczęstotliwościowych artefaktów z marginalnej stabilności

Współczynnik sygnału do szumu (SNR) opisuje, jak cichy jest wzmacniacz w stosunku do pełnej mocy, jednak wartość ta nabiera sensu dopiero wtedy, gdy podano wagę i poziom odniesienia. Przekroczenie 100 dB w rzeczywistych produktach zazwyczaj odzwierciedla więcej niż cichy etap wejściowy; odzwierciedla zdyscyplinowaną strukturę wzmocnienia, czyste tory, przemyślane uziemienie i wybory układów, które redukują sprzężenia magnetyczne i utrzymują szum przełączania z dala od wrażliwych węzłów. To tutaj często czuję się nieco niepewnie: specyfikacja może wyglądać nienagannie, ale zainstalowany system może wciąż szeptać lub brzęczeć, jeśli rozkład wzmocnienia i uziemienie są niedbałe.

Czynniki projektowe i integracyjne, które silnie wpływają na hałas w rzeczywistych warunkach:

• Poziomy wzmocnienia w źródle, przedwzmacniaczu i wzmacniaczu

• Czystość torów zasilających i strategia regulatora

• Podejście do uziemienia, które unika pętli brumowych

• Praktyki układowe, które redukują sprzężenia i wpływ RF

• Ekspozycja na krawędzie przełączania w ustawieniach klasy D oraz mieszanych cyfrowo-analogowych

Powtarzającą się lekcją z rzeczywistego świata jest to, że wzmacniacz, który mierzy się jako cichy w izolacji, może stać się głośny w systemie, jeśli okablowanie i uziemienie zapraszają prądy w pętlach. Dlatego nastawienie na KPI zazwyczaj wykracza poza wewnętrzny poziom hałasu i obejmuje to, jak tolerancyjny jest projekt na normalne okablowanie i typowe źródła sygnału.

Jedno wspólne wątki łączą te metryki: KPI pomagają najbardziej, gdy przewidują zachowanie pod realistycznym stresem, a nie tylko idealne tonacje testowe. Wzmacniacze, które mają tendencję do satysfakcjonowania w czasie, rzadko są tymi, które „wygrywają” jedną specyfikację; to te, których pomiary pozostają spójne w całym zakresie częstotliwości, poziomie wyjściowym, temperaturze i obciążeniu oraz których zachowanie ochronne przechodzi płynnie, a nie szarpie system w zauważalną zmianę. To jest moment, w którym specyfikacje przestają przypominać marketing i zaczynają brzmieć jak dowody inżynieryjne.

Wdrażanie wzmacniaczy mocy w 2026 roku

W 2026 roku wzmacniacze mocy (PA) rzadko działają jak samodzielny blok końcowy, który można zoptymalizować w izolacji. Coraz bardziej nadają ton wykonalności systemu, ponieważ codzienna wydajność, rzeczywista liniowość, dryft termiczny oraz czas potrzebny na kalibrację i utrzymanie jednostek w synchronizacji pojawiają się w kosztach, presji harmonogramu i wydajności w terenie. To, co wiele zespołów odczuwa na miejscu, to zmiana w miejscach, gdzie występują problemy: PA może wyglądać przekonująco na kontrolowanym stanowisku, a następnie ujawniać nieprzyjemne przypadki brzegowe, gdy zostanie zapakowany, połączony z antenami i poddany stresowi oraz wariacjom przypominającym produkcję. W rezultacie, wdrożenia często traktują PA jako współprojektowany element obok interfejsu antenowego, dostarczania mocy i korekcji oprogramowania, z planami walidacyjnymi, które zakładają, że sprzęt będzie działał inaczej po opuszczeniu laboratorium.

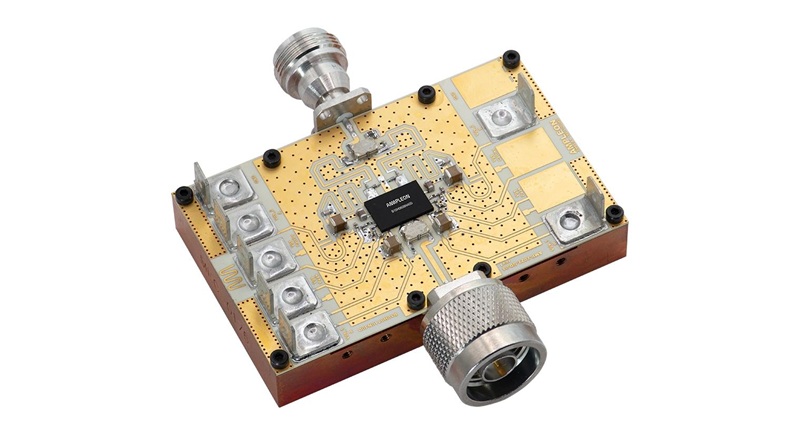

Infrastruktura 5G/6G

Nowoczesne radia 5G i 6G wykorzystują wzmacniacze mocy RF dla każdego elementu anteny w systemach Massive MIMO. To zastępuje jeden duży wzmacniacz mocy wieloma mniejszymi wzmacniaczami rozproszonymi działającymi w ścisłych ograniczeniach termicznych i regulacyjnych. Czyste przesyłanie sygnału podczas wysokiej modulacji szczytowej musi być również utrzymywane, jednocześnie redukując straty mocy podczas normalnych warunków pracy.

Liniowość przy wysokiej modulacji PAPR

Szerokopasmowy OFDM zwykle generuje wysoki współczynnik szczytowo-średniej mocy (PAPR). Ta rzeczywistość zmusza PA do przetrwania dużych pików, nie przekształcając ich w regenerację widma, która zawodzi maski lub pogarsza przesłuchy w kanałach sąsiednich. Co sprawia, że zespoły czują się niepewnie, to fakt, że zgodność nie jest jednoczesnym pomiarem w temperaturze pokojowej: wydajność musi pozostawać przewidywalna w różnych warunkach temperaturowych, starzeniu się urządzeń i zmianach obciążenia spowodowanych sprzężeniem anteny, interakcjami obudowy oraz ruchem środowiskowym. W praktyce prace nad liniowością stają się ćwiczeniem wielowarunkowym, a nie celem jednego numeru.

Wydajność przy realistycznych punktach roboczych

Stacje bazowe i radia rzadko pracują na ciągłym szczytowym wyjściu. Spędzają długie okresy w trybie redukcji, gdzie wiele klasycznych projektów PA szybko traci wydajność. W miarę skalowania matryc, średnia wydajność zaczyna dominować nad kwestiami operacyjnymi, ponieważ kształtuje budżety chłodzenia, wydatki energetyczne oraz rezerwę niezawodności na dłuższą metę. W związku z tym wiele wdrożeń ocenia techniki wydajności na podstawie ich zachowania w regionie redukcji pod realistycznymi harmonogramami i wzorcami ruchu, nawet jeśli to jest mniej efektowne niż podawanie wartości szczytowych.

Wzory wdrożeń: Mieszanie architektur i algorytmu w celu zarządzania kompromisami

Projekty infrastruktury głównego nurtu zwykle łączą wybory architektury PA z oparciem na oprogramowaniu korekcji, tak aby liniowość i wydajność mogły współistnieć bez zamieniania produkcji w maraton kalibracyjny.

Techniki architektoniczne i algorytmiczne są

często łączone w radiach 5G/6G:

• Modulacja obciążenia w stylu Doherty

• Śledzenie obwiedni (modulacja zasilania)

• Cyfrowa predystorsja (DPD) z strategiami kalibracji uwzględniającymi produkcję

PAs w stylu Doherty pozostają szeroko wykorzystywane głównie dlatego, że utrzymują wyższą efektywność w regionie zredukowanym, gdzie żyją sygnały o wysokim PAPR. Doświadczeni inżynierowie zwracają uwagę nie na piękno symulowanej krzywej, ale na to, czy przewaga przetrwa rozrzut urządzeń, dryf przesunięcia i ruch impedancji. Projekt może wyglądać wyjątkowo na starannie dostrojonym stole, a następnie cicho tracić tę przewagę, gdy do gry wchodzą niedopasowanie anteny, efekty pakowania i gradienty temperaturowe obudowy. Z tego powodu wiele programów skłania się ku solidnemu zachowaniu modulacji obciążenia, które pozostaje stabilne w różnych jednostkach, nawet jeśli oznacza to rezygnację z odrobiny wydajności w najlepszym przypadku, która pojawia się tylko przy idealnym dostrojeniu.

Śledzenie obwiedni redukuje marnotrawstwo napięcia przez przesuwanie zasilania w zależności od amplitudy sygnału. Realnym ograniczeniem jest to, jak działa pętla regulacyjna, gdy produkt jest poddany obciążeniu: opóźnienie może zwiększać zniekształcenia, podczas gdy nadmiernie agresywne śledzenie może zapraszać EMI i artefakty indukowane przez zasilanie, które są czasochłonne do zidentyfikowania. W praktyce zespoły często preferują profil śledzenia, który jest łatwiejszy do scharakteryzowania i reprodukcji w różnych wariacjach produkcyjnych, ponieważ obniża to niepokój związany z późnymi niespodziankami i skraca cykle walidacji.

DPD jest powszechnie używane równolegle do liniaryzacji PA, ale wdrożenia w 2026 roku kładą wyjątkowy nacisk na zachowanie kalibracji w terenie, a nie tylko na złożoność modelu. Programy często odkrywają, że „ukryty podatek” nie dotyczy obliczeń, ale zarządzania współczynnikami i powtarzalności w całych flotach.

Pytania dotyczące kalibracji DPD, które dominują w dyskusjach dotyczących wdrożenia:

• Częstotliwość aktualizacji współczynników w zależności od temperatury i starzenia

• Metody kalibracji w trakcie pracy, które unikają zakłóceń w ruchu

• Obsługa efektów pamięci i zachowań zależnych od temperatury bez delikatnego dostrajania

Powtarzającą się lekcją z wdrożeń jest to, że czas kalibracji, ryzyko przeróbek i powtarzalność między jednostkami mogą zdecydować, czy wybór PA wydaje się gładki czy bolesny w produkcji. W związku z tym opcje PA są coraz częściej oceniane pod kątem tego, jak współpracują z stabilnym, niskodotykowym DPD, zamiast być oceniane wyłącznie na podstawie odizolowanych wskaźników urządzeń.

W mmWave, wydobycie ciepła i parasytyki często dominują wyniki. Podejścia dostrojenia harmonicznego, takie jak Klasa F i odwrotna-F, są używane do formowania przebiegów napięcia i prądu w celu zmniejszenia wydatków związanych z nakładaniem się. Komplikacja polega na tym, że parasytyki układu mmWave, przejścia pakietu i nieciągłości interkonektów mogą przesuwać impedancje harmoniczne na tyle, aby zniweczyć teoretyczne zyski. Projekty, które najlepiej się sprawdzają, traktują strojenie harmoniczne jako dyscyplinę systemową: wybory dotyczące układu, sieci pasywne, pakowanie i interfejs antenowy traktowane są jako część przestrzeni projektowej PA, a nie jako prace porządkowe na końcu.

Punkt widzenia, który rezonuje w zespołach infrastrukturalnych, polega na tym, że prace nad PA w mmWave dotyczą mniej odkrywania jednego „idealnego klasy” i bardziej kontrolowania wariacji. Sprzęt, który pozostaje w specyfikacji w wielu jednostkach, w wielu warunkach i wymaga minimalnego ponownego dostrajania, ma tendencję do wygrywania pewności wdrożenia.

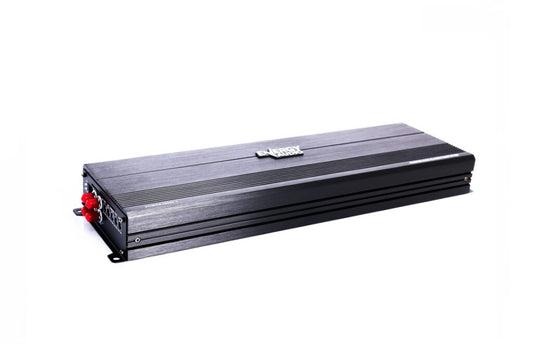

Pojazdy elektryczne

W pojazdach elektrycznych wzmacniacze znajdują się na drodze funkcji, które klienci zauważają od razu i funkcji, które coraz bardziej kontrolują przepisy. Żyją też w środowisku elektrycznym, które wydaje się surowe w porównaniu do elektroniki użytkowej: transjenty, opóźnienia zasilania, przesunięcia masy i szerokie wahania temperatury są normalnymi warunkami pracy, a nie przypadkami skrajnymi. Skłania to rozmowy projektowe do oddalania się od nagłówkowych specyfikacji audio w kierunku przewidywalnego zachowania w ramach rzeczywistych zdarzeń pojazdu.

AVAS (Systemy Ostrzegania Pojazdów Akustycznych)

AVAS ocenia się na podstawie tego, czy piesi mogą konsekwentnie rozpoznać obecność pojazdu. To kieruje wymagania PA w stronę stałej akustycznej produkcji i kontrolowanych trybów awarii, a nie ścigania się za maksymalną głośnością.

Oczekiwania względem PA napędzanych AVAS zazwyczaj obejmują:

• Stabilny zysk i odpowiedź częstotliwościową w różnych temperaturach

• Przewidywalne zachowanie przy przesterowaniu, aby sygnatury ostrzegawcze pozostawały rozpoznawalne

• Tolerancja na opóźnienia zasilania i transjenty szyn typowe dla systemów zasilania w motoryzacji

Programy pojazdów często odkrywają nieprzyjemną lukę między pomiarami na stole a zachowaniem w pojeździe. PA, które wyglądają czysto przy stabilnym zasilaniu, mogą zachowywać się inaczej podczas uruchamiania, zrzutów obciążenia lub przesunięcia odniesień masy. Projekty, które obejmują ochronne ograniczenie, dobrze scharakteryzowane zachowanie odzyskiwania i konserwatywną rezerwę, mają tendencję do redukcji wirów późnego dostrajania i niepewności w zakresie zgodności.

ANC (Aktywna Redukcja Szumów)

ANC opiera się na niskiej latencji i stabilnej odpowiedzi fazowej, ponieważ wzmacniacz uczestniczy w pętli kontrolnej. To sprawia, że pasmo przenoszenia, stabilność opóźnienia grupowego i poziom szumów mają znaczenie w sposób, którego proste testy audio mogą nie ujawniać. Wiele zespołów uczy się, czasami na własnych błędach, że pojedyncza liczba THD przy 1 kHz nie przewiduje, jak dobrze pętla ANC utrzyma głębokość odwołania w czasie i pod wpływem temperatury.

Ograniczenia pa o ukierunkowaniu ANC często objawiają się jako:

• Szerokie pasmo przenoszenia z zachowującą się płasko charakterystyką fazową w obrębie pasma anulacji

• Niski poziom szumów i niskie zniekształcenia przy umiarkowanych poziomach wyjściowych, w których zwykle działa ANC

• Stabilna wydajność w różnych temperaturach i wariacjach napięcia zasilania, ponieważ niewielkie przesunięcia fazowe mogą zmniejszać skuteczność anulacji

To, co zwykle oddziela udane konstrukcje ANC, to sposób, w jaki wzmacniacz zachowuje się w pętli: stabilność fazy, liniowość małych sygnałów i powtarzalna latencja w rzeczywistych warunkach pracy, a nie tylko ładnie wyglądające izolowane pomiary.

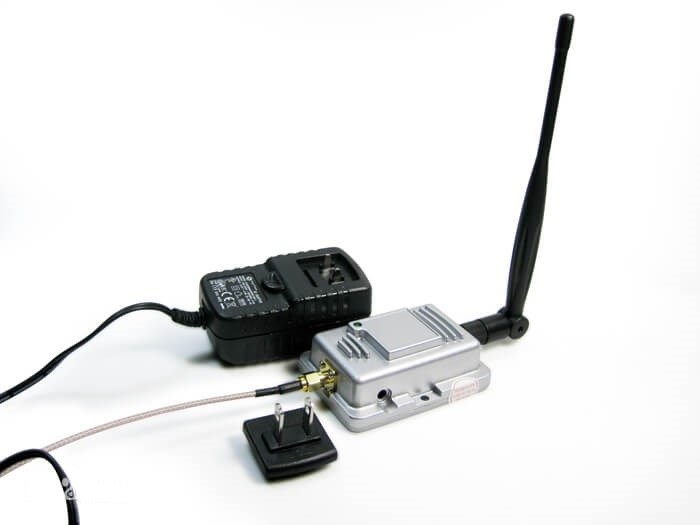

Węzły IoT i zasilane bateryjnie RF

W urządzeniach IoT, noszonych i zasilanych bateryjnie węzłach RF, wysiłek inżynieryjny koncentruje się na efektywności energetycznej przy niskich do umiarkowanych mocach nadawania. Wzmacniacze RF w trybie przełączania, szczególnie rodziny Class E i Class F, są często wybierane, ponieważ kształtowanie fali może zmniejszyć nakładanie się napięcia drenażu i prądu. W wielu małych produktach jednak frustracją jest to, że tranzystor rzadko jest jedynym ograniczeniem; szczegóły wdrożenia często wyznaczają sufit.

Strojenie harmoniczne w praktyce

Te architektury opierają się na sieciach strojenia harmonicznego, aby wymusić docelowe impedancje w podstawowej częstotliwości i harmonicznych. W praktyce straty i zmienność często pochodzą z otaczającego wdrożenia, a nie z samego urządzenia aktywnego.

Wspólne wąskie gardła implementacji:

• Q komponentów i tolerancje, szczególnie w małych induktorach i kondensatorach

• Parazyty PCB, indukcyjność ścieżek i jakość powrotu masy

• Zmiana dopasowania anteny pomiędzy jednostkami i przesunięcia spowodowane obsługą przez użytkowników

Praktycznym wnioskiem, do którego dochodzi wiele zespołów, czasami z lekkim żalem, jest to, że efektywność jest często „wydawana” w sieci dopasowującej i połączeniach, zanim jeszcze zostanie utracona w tranzystorze. Programy, które inwestują we wczesną symulację EM, kontrolowane układy impendancyjne i solidne strategie dopasowywania, często wysyłają produkty z bardziej stabilnym czasem pracy na baterii niż programy, które głównie koncentrują się na wyborze wydajniejszego urządzenia.

Wspólne projektowanie systemowe

Produkty zasilane bateryjnie nadal muszą spełniać ograniczenia emisji i wymagania współistnienia. Wzmacniacze przełączające mogą generować harmoniczne i zakłócenia, gdy zakończenia harmoniczne przesuwają się z powodu zmienności produkcji lub odstrojenia anteny. Najbardziej niezawodne projekty traktują interfejs antenowy jako zmienny ładunek i projektują pod kątem tolerancji, a nie perfekcji. W wielu wysyłanych produktach zespoły akceptują umiarkowany spadek maksymalnej wydajności, aby uzyskać bardziej przewidywalne zachowanie spektralne w realnych warunkach obsługi, efektach obudowy i rozrzucie jednostkowym.

W obszarze infrastruktury, motoryzacji i IoT, sukces PA coraz częściej zależy od tego, jak kontrolowalne i powtarzalne jest zachowanie, a nie od tego, jak imponująco wygląda pojedyncza metryka szczytowa w izolacji. Techniki takie jak działanie Doherty'ego, śledzenie obwiedni i strojenie harmoniczne dostarczają swoich korzyści tylko wtedy, gdy pozostają stabilne w czasie wahań temperatury, niedopasowania, rozkładu procesów i starzenia się. Najbardziej konkurencyjne wdrożenia w 2026 roku mają tendencję do łączenia projektowania RF z zarządzaniem energią i korekcją oprogramowania, a także skłaniają się ku metodom, które utrzymują wysiłek kalibracyjny przewidywalnym i zmniejszają szanse na niespodzianki na późniejszych etapach systemu.

Wnioski

Wydajność wzmacniacza mocy zależy od znacznie więcej niż tylko mocy wyjściowej. Stabilna praca wymaga starannego kontrolowania biasu, sprzężenia zwrotnego, zachowania termicznego, interakcji z obciążeniem i wydajności zasilania. Różne konstrukcje wzmacniaczy bilansują efektywność, liniowość i niezawodność w różny sposób w zależności od aplikacji. W miarę jak nowoczesne systemy wymagają wyższej gęstości mocy i efektywności, udana konstrukcja wzmacniacza coraz bardziej polega na utrzymywaniu przewidywalnej wydajności w rzeczywistych warunkach pracy.

Najczęściej zadawane pytania (FAQ)

1. Dlaczego wydajność wzmacniacza mocy zależy w dużej mierze od źródła zasilania, a nie tylko od samego obwodu wzmacniacza?

Wzmacniacz mocy nie tworzy energii wyjściowej bezpośrednio z sygnału wejściowego. Zamiast tego, fala wejściowa kontroluje, ile energii jest pobierane z zasilania prądem stałym i dostarczane do obciążenia. Z tego powodu stabilność zasilania silnie wpływa na zachowanie wzmacniacza podczas wymagającej pracy. Słaba regulacja zasilania, opóźnienia napięcia, słabe uziemienie lub niewystarczająca dostawa prądu mogą obniżyć wydajność dynamiczną, zwiększyć zniekształcenia i stworzyć niestabilność w warunkach wysokiego wyjścia. W wielu praktycznych projektach wzmacniaczy długoterminowa niezawodność zależy równie mocno od zachowania zasilania i zarządzania powrotem prądu, jak od samych aktywnych urządzeń.

2. Dlaczego zachowanie termiczne jest uważane za jedno z największych wyzwań w projektowaniu wzmacniaczy klasy A i AB?

Wzmacniacze klasy A i AB ciągle dissipują ciepło, ponieważ ich urządzenia wyjściowe pozostają częściowo lub całkowicie przewodzące nawet w warunkach bezczynnych. W miarę wzrostu temperatury wewnętrznej punkty robocze tranzystora mogą się przesuwać, prąd biasu może się zmieniać, a zachowanie zniekształceń może niespodziewanie się zmieniać. Zarządzanie termiczne staje się zatem problemem projektowym na poziomie systemu, obejmującym radiatory, przepływ powietrza, sprzężenie termiczne, umiejscowienie czujników i śledzenie biasu. Nawet niewielkie zmiany mechaniczne, takie jak przestawienie czujnika biasu lub zmiana ciśnienia kontaktu radiatora, mogą znacząco wpłynąć na długoterminową stabilność i wydajność zniekształceń.

3. W jaki sposób ujemne sprzężenie zwrotne poprawia liniowość wzmacniacza, jednocześnie wprowadzając obawy o stabilność?

Ujemne sprzężenie zwrotne zmniejsza zniekształcenia i stabilizuje wzmocnienie z zamkniętą pętlą, korygując nieliniowe zachowanie wewnątrz wzmacniacza. Jednak w miarę wzrostu częstotliwości sygnału skumulowane przesunięcie fazy wewnątrz pętli sprzężenia zwrotnego może zmniejszyć margines fazowy i potencjalnie stworzyć dzwonienie lub oscylację. Reaktywne obciążenia głośników, długie kable i pojemności pasożytnicze utrudniają to, ponieważ zmieniają odpowiedź pętli w rzeczywistych warunkach pracy. Projektanci stosują zatem sieci kompensacyjne, obwody tłumiące i staranne techniki układu, aby zrównoważyć pasmo przenoszenia, redukcję zniekształceń i stabilną pracę.

4. Dlaczego reaktywne obciążenia głośników są znacznie trudniejsze dla wzmacniaczy niż proste obciążenia rezystancyjne?

Prawdziwe głośniki nie zachowują się jak stałe rezystory. Ich impedancja zmienia się w zależności od częstotliwości i często zawiera charakterystyki indukcyjne i rezonansowe, które zmieniają relacje fazowe prądu. Te zmienne warunki elektryczne zmuszają wzmacniacz do zarządzania skomplikowanym przepływem prądu, szybkim zapotrzebowaniem transjentowym i jednoczesnym zmieniającym się zachowaniem sprzężenia zwrotnego. Wzmacniacz, który wydaje się stabilny przy prostym rezystorze laboratoryjnym, może stać się niestabilny, oscylować lub silnie zniekształcać, gdy jest podłączony do reaktywnych głośników i długich kabli.

5. Dlaczego kontrola biasu jest tak ważna w redukcji zniekształceń w przejściowych wzmacniaczach klasy AB?

Wzmacniacze klasy AB redukują zniekształcenia przejściowe, pozwalając obu urządzeniom wyjściowym na przewodzenie lekko wokół regionu przejścia zerowego. Jeśli prąd biasu stanie się zbyt niski, podczas przekazania urządzeń pojawia się nieciągłość, tworząc słyszalne zniekształcenia przejściowe. Jeśli prąd biasu stanie się zbyt wysoki, rozpraszanie ciepła w trybie bezczynności gwałtownie rośnie, a ryzyko wystąpienia niekontrolowanego nagrzewania się zwiększa. Efektywne systemy biasu zatem wykorzystują obwody śledzenia temperaturowego, takie jak mnożniki Vbe i starannie umieszczone czujniki, aby utrzymać stabilne warunki pracy w obliczu zmian temperatury i długich sesji odsłuchowych.

6. Dlaczego układ PCB staje się krytycznie ważny w wzmacniaczach klasy D o wysokiej wydajności?

Wzmacniacze klasy D przełączają dużą ilość prądu z bardzo dużymi prędkościami, tworząc silne pola elektromagnetyczne i szybkie krawędzie transjentowe. Słaby układ PCB może zwiększyć indukcyjność pasożytniczą, emitowane EMI, szumy przełączania i zakłócenia w obwodzie uziemiającym. Małe błędy w trasowaniu wokół pętli sterowania bramką lub ścieżek powrotu dużego prądu mogą przekształcić w przeciwnym razie wydajny wzmacniacz w źródło uporczywej niestabilności i problemów z emisjami. Z tego powodu układ wzmacniacza klasy D często jest traktowany podobnie do projektu systemu RF, a nie konwencjonalnego projektu audio o niskiej częstotliwości.

7. W jaki sposób systemy ochrony wyjścia pomagają zapobiegać katastrofalnym awariom wzmacniacza i głośnika?

Obwody ochronne monitorują niebezpieczne warunki pracy, takie jak przesunięcie DC, nadprąd, przegrzewanie się i nietypowe transjenty rozruchowe. Jeśli pojawi się stan awarii, przekaźniki lub systemy rozłączające półprzewodnikowe izolują głośnik, zanim szkodliwy prąd dotrze do obciążenia. Te obwody są szczególnie ważne, ponieważ wiele awarii wzmacniaczy występuje nagle podczas stresu termicznego, zwarć lub niestabilnych warunków pracy. Niezawodne systemy ochrony pomagają zapobiegać drogim uszkodzeniom głośników i redukują kaskadowe awarie wzmacniaczy podczas nienormalnej pracy.

8. Dlaczego specyfikacje wysokiego współczynnika tłumienia mogą być czasami mylące w rzeczywistych systemach audio?

Współczynnik tłumienia odzwierciedla związek między impedancją głośnika a impedancją wyjściową wzmacniacza, pomagając opisać, jak dobrze wzmacniacz kontroluje ruch głośnika i efekty odwrotnego EMF. Jednakże, rzeczywiste tłumienie, jakie widzi głośnik, jest również wpływane przez opór kabli, jakość złączy, komponenty zwrotnicy oraz utlenianie kontaktów w czasie. Ekstremalnie wysokie wartości współczynnika tłumienia mierzonych w warunkach laboratoryjnych mogą zatem nie przekładać się bezpośrednio na istotne różnice w realnym świecie, gdy wprowadzane są zwykłe okablowanie głośników i straty w systemie.

9. Dlaczego nowoczesne wzmacniacze mocy 5G i 6G polegają w dużej mierze na technikach takich jak działanie Doherty'ego, śledzenie obwiedni i cyfrowa predystorsja (DPD)?

Nowoczesne systemy komunikacji bezprzewodowej wykorzystują modulacyjne schematy o wysokim stosunku mocy szczytowej do średniej (PAPR), które wymagają zarówno wysokiej efektywności, jak i doskonałej liniowości. Architektury Doherty'ego poprawiają efektywność podczas zredukowanych warunków pracy, śledzenie obwiedni dynamicznie dostosowuje napięcie zasilania w celu zmniejszenia marnowanej energii, a DPD koryguje nieliniowe zniekształcenia generowane przez wzmacniacz RF. Te techniki współpracują ze sobą, aby utrzymać jakość sygnału, zmniejszyć generację ciepła oraz spełnić surowe regulacje spektralne przy jednoczesnym wsparciu systemów komunikacji o wysokiej przepustowości danych.

10. Dlaczego zachowanie wzmacniacza w realistycznych warunkach obciążeniowych jest często ważniejsze niż odizolowane specyfikacje laboratoryjne?

Wiele wzmacniaczy osiąga imponujące specyfikacje w kontrolowanych warunkach testowych przy użyciu stałych obciążeń rezystancyjnych, sygnałów o krótkim czasie trwania i idealnych zasilaczy. Jednak rzeczywista praca wprowadza nagromadzenie ciepła, reaktywne obciążenia głośników, efekty kabli, wahania napięcia, długoterminowy dryf polaryzacji oraz powtarzające się szczyty transjentowe. Wzmacniacze, które utrzymują przewidywalne zachowanie w zmieniających się temperaturach, trudnych obciążeniach i długotrwałej pracy, zazwyczaj zapewniają bardziej niezawodne długoterminowe osiągi niż konstrukcje zoptymalizowane głównie do odizolowanych pomiarów odniesienia.
