Twój przewodnik po szybkim przełączaniu w energoelektronice

Szybkie półprzewodniki mocy, takie jak SiC i GaN, zmieniają sposób, w jaki nowoczesne systemy elektroniczne zarządzają mocą, szybkością przełączania i wydajnością.W tym artykule wyjaśniono ich podstawowe cechy, wpływ parametrów przejściowych przełącznika, takich jak dv/dt i di/dt, na wydajność oraz znaczenie tych wartości w praktycznych projektach.Porównuje także zachowanie urządzeń SiC i GaN, przedstawia wyzwania związane z szybkim przełączaniem i omawia metody stosowane w celu ograniczenia efektów pasożytniczych.Łącznie tematy te pokazują, w jaki sposób zaawansowane półprzewodniki mocy wspierają bardziej wydajne, kompaktowe i niezawodne systemy zasilania.

Katalog

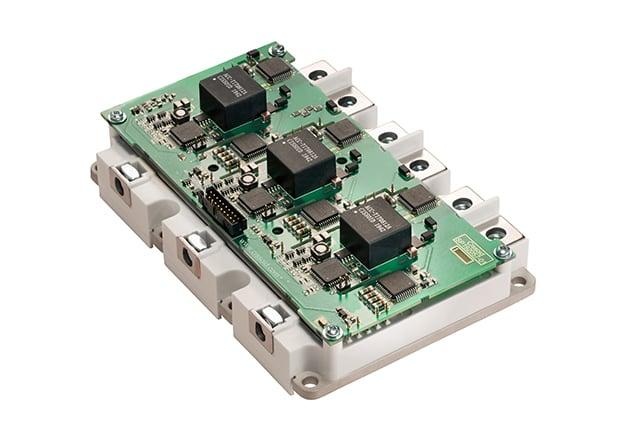

Odkrywanie szybkich półprzewodników mocy

Półprzewodniki mocy są ważnymi elementami współczesnej elektroniki.Działają jak szybkie przełączniki, które efektywnie kontrolują moc.Nowe urządzenia mogą przełączać się z bardzo dużymi prędkościami, co wpływa na szybkość zmiany napięcia i prądu.Zmiany te zależą od rodzaju materiału, poziomu napięcia, obciążenia prądowego, ciepła i konstrukcji obwodu.W tej sekcji skupiono się na węgliku krzemu (SiC) i azotku galu (GaN).Wyjaśnia, jak działają i porównuje ich wydajność.Zwraca także uwagę na wyzwania praktyczne i sposób wykorzystania tych technologii w rzeczywistych systemach.

W przeszłości krzem był szeroko stosowany, ponieważ jest łatwy w produkcji i niezawodny.Nowe materiały, takie jak SiC i GaN, poprawiły wydajność wykraczającą poza możliwości oferowane przez krzem.SiC jest mocny pod wysokim napięciem i wysoką temperaturą, dzięki czemu jest przydatny w systemach zasilania i pojazdach elektrycznych.GaN dobrze sprawdza się w wysokich częstotliwościach, dlatego znajduje zastosowanie w systemach komunikacyjnych i małych urządzeniach elektronicznych.Materiały te nie zastępują się nawzajem, ale są stosowane w zależności od zastosowania.

Właściwości materiału wpływają na szybkość zmian napięcia i prądu.SiC dobrze radzi sobie z wysokim napięciem i obsługuje szybkie przełączanie przy niższych stratach.Poprawia to wydajność w systemach dużej mocy.GaN pozwala na bardzo szybkie zmiany prądu ze względu na duży ruch elektronów.Zmniejsza również hałas i straty przełączania, dzięki czemu idealnie nadaje się do zastosowań o wysokiej częstotliwości.Prawidłowy projekt musi równoważyć wydajność z ograniczeniami cieplnymi i systemowymi.

Półprzewodniki dużej prędkości usprawniają wiele nowoczesnych systemów.W energii odnawialnej SiC pomaga zwiększyć wydajność systemów energii słonecznej.W pojazdach elektrycznych zarówno SiC, jak i GaN poprawiają kontrolę mocy i zmniejszają rozmiar systemu.W centrach danych i systemach komunikacyjnych GaN obsługuje kompaktowe konstrukcje i zmniejsza zużycie energii.Technologie te pomagają poprawić wydajność, jednocześnie zmniejszając straty mocy.

SiC i GaN nadal stoją przed wyzwaniami.SiC jest drogi ze względu na złożoną produkcję.GaN może powodować problemy z jakością materiału, które wpływają na wydajność.Jednocześnie wyzwania te prowadzą do ulepszeń.Opracowywane są lepsze metody produkcji i chłodzenia.Trwające badania pomagają obniżyć koszty i poprawić niezawodność, dzięki czemu technologie te są szerzej stosowane.

W rzeczywistych zastosowaniach SiC jest stosowany w systemach wysokiego napięcia, ponieważ radzi sobie w trudnych warunkach.GaN jest stosowany w systemach wysokiej częstotliwości, gdzie przestrzeń jest ograniczona.Inżynierowie używają narzędzi takich jak analiza termiczna i analiza obwodów, aby poprawić wydajność systemu.Rzeczywiste wykorzystanie pokazuje, jak technologie te można zastosować w dużych systemach, takich jak sieci elektroenergetyczne i miejskie instalacje energetyczne.

SiC i GaN stanowią duży krok naprzód w elektronice mocy.Poprawiają wydajność i niezawodność w wielu systemach.W miarę postępu technologii będą odgrywać coraz większą rolę w systemach energetycznych i nowoczesnej elektronice.Ich rozwój wspiera przejście w stronę bardziej wydajnych i zrównoważonych rozwiązań.

Zrozumienie i charakterystyka parametrów przejściowych przełącznika

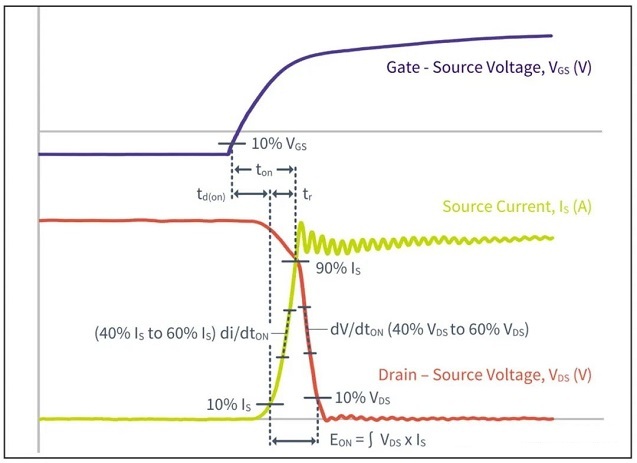

Przełączanie stanów nieustalonych w tranzystorach MOSFET SiC obejmuje wiele parametrów czasowych i dynamicznych, które definiują działanie urządzenia podczas zmian stanów.

Parametry te obejmują:

• Czas opóźnienia włączenia: Czas między podaniem sygnału bramki a rozpoczęciem przepływu prądu przez MOSFET.

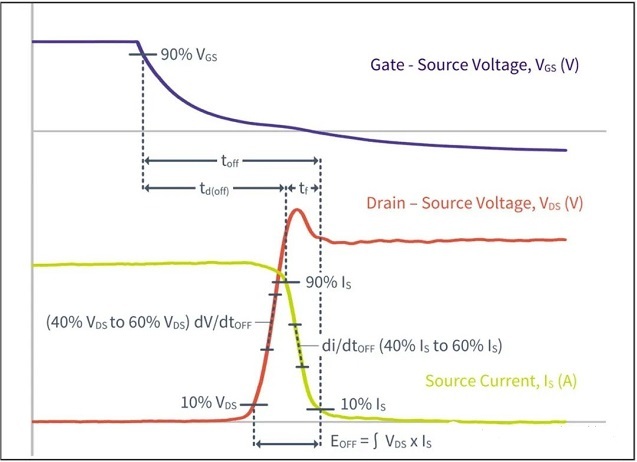

• Czas opóźnienia wyłączenia: Odstęp między usunięciem sygnału bramki a zaprzestaniem przepływu prądu.

• Czasy narastania chwilowego (tr) i czasy opadania (tf): Pokazują one, jak szybko zmienia się prąd podczas zdarzeń przełączania, sygnalizując responsywność urządzenia.

Co więcej, szybkości zmian napięcia (dv/dt) i prądu (di/dt) odzwierciedlają nieliniową i często złożoną charakterystykę tych przejść.Takie parametry obejmują wewnętrzne zachowania fizyczne, dzięki czemu ich analiza ma kluczowe znaczenie dla zrozumienia wydajności systemu w warunkach dynamicznych.

Aby skutecznie ocenić te stany nieustalone, należy wyizolować w obrębie krzywej bardzo dynamiczne strefy, które wykazują najbardziej strome zmiany szybkości.Obszary te często pokrywają się z punktami szczytowego obciążenia urządzenia.Koncentrując się na tych krytycznych obszarach, zyskuje możliwość udoskonalania projektów w celu poprawy wydajności, jednocześnie ograniczając ryzyko degradacji komponentów.Konkretny przykład obejmuje identyfikację maksymalnych obszarów dv/dt lub di/dt, które mogą służyć jako wskaźniki powstającego naprężenia termicznego lub elektrycznego w obwodzie.

Ocena stanów przejściowych przełączania korzysta ze specjalnych metod skalowania, które podkreślają najbardziej dominującą dynamikę sygnału:

• Analizując czasy narastania i opadania w zakresie amplitud 40–60%, można uzyskać bardziej spójne i znaczące dane o stanach przejściowych.Ten skupiony zakres zmniejsza potencjalne zniekształcenia spowodowane drobnymi oscylacjami lub szumem na zewnętrznych granicach sygnału.

• Benchmarking w tym zakresie umożliwia porównania różnych urządzeń i konfiguracji.Ta analiza porównawcza wpływa bezpośrednio na optymalizację dynamiki przełączania urządzeń i niezawodności na poziomie systemu.

Co więcej, podejście skalujące pomaga w strategiach zarządzania termicznego i elektromagnetycznego.Na przykład podwyższone dv/dt w fazie wyłączania często zwiększa ryzyko zakłóceń elektromagnetycznych (EMI).Może to skłonić do proaktywnych dostosowań, takich jak ulepszenia sterownika bramki lub przeprojektowanie obwodu tłumiącego.Te środki adaptacyjne nie tylko łagodzą wady operacyjne, ale także oferują miejsce na zoptymalizowane trajektorie przełączania dostosowane do konkretnych systemów, takich jak te występujące w napędach elektrycznych lub konwerterach energii odnawialnej.

Projekty są udoskonalane poprzez wielokrotne testy i testy porównawcze.Pomaga to uporać się z warunkami naprężeniowymi w systemach SiC MOSFET.Podejście to zapewnia stabilną wydajność i dopasowuje zachowanie urządzenia do nowych potrzeb aplikacji.

Charakterystyka stanów przejściowych przełączania służy jako cenne narzędzie do ulepszania projektów na poziomie systemu.W zastosowaniach takich jak przetwornice zasilania pojazdów elektrycznych lub konwertery energii słonecznej zarządzanie stanami przejściowymi przełączania często bezpośrednio koreluje z poprawą wydajności, niezawodności i trwałości produktu.

Korzyści te koncentrują się na:

• Skrócenie czasu opóźnienia włączenia w celu ograniczenia strat energii.

• Łagodzenie nadmiernych naprężeń przejściowych, co w konsekwencji poprawia zarządzanie ciepłem i ogranicza niepotrzebne rozpraszanie energii.

Charakterystyka ta informuje również producentów, którzy chcą udoskonalić swoje procesy produkcyjne.

Na przykład:

• Dostosowywanie geometrii bramek lub wykorzystanie zaawansowanych materiałów w celu zmniejszenia indukcyjności pasożytniczej zostało sprawdzone jako skuteczna praktyka w zarządzaniu stanami przejściowymi.

• Takie wysiłki kalibracyjne często opierają się na danych charakteryzujących, aby uniknąć anomalii, które mogłyby pogorszyć spójność pomiędzy partiami produkcyjnymi.

Praktyki te podkreślają iteracyjny związek pomiędzy udoskonalaniem projektu a analizą opartą na danych, oferując pragmatyczny plan radzenia sobie z unikalnymi wyzwaniami technologii SiC MOSFET.

Głębsze zagłębienie się w analizę parametrów przełączania, takich jak dv/dt, pozwala odkryć fundamentalny wgląd w naukę o materiałach i zasady fizyczne rządzące zjawiskami przejściowymi.Na przykład:

• Dynamika ładunku bramki i czas tworzenia kanału odgrywają decydującą rolę w kształtowaniu stromości gradientu przejścia prądu.Te spostrzeżenia są ważne przy projektowaniu komponentów zdolnych do łagodzenia dzwonienia lub kontrolowania strat mocy w operacjach o wysokiej częstotliwości.

Obszarem rosnącego zainteresowania jest bezpośredni wpływ właściwości materiału na parametry przejściowe:

• Materiały SiC, charakteryzujące się wyższą krytyczną siłą pola elektrycznego w porównaniu do krzemu, umożliwiają urządzeniom pracę przy wyższych napięciach, osiąganie większych prędkości przełączania i utrzymywanie niższych strat energii.

• Jednakże wykorzystanie tych korzyści wymaga ostrożnego postępowania ze zwiększonymi naprężeniami przejściowymi nieodłącznie związanymi z technologiami SiC.To delikatne balansowanie między wydajnością a niezawodnością stanowi podatny grunt dla innowacji projektowych, które uwzględniają te charakterystyczne cechy.

dv/dt i di/dt w zaawansowanych półprzewodnikach mocy

Dynamika dv/dt i di/dt w tranzystorach MOSFET SiC

Dokładna ocena parametrów dv/dt i di/dt jest ważna, aby zrozumieć wyjątkową wydajność przełączania tranzystorów MOSFET z węglika krzemu (SiC) w wymagających zastosowaniach.Badanie modułu Cree CAS300M12BM2 o parametrach znamionowych 1200 V/300 A rzuca światło na jego zachowanie przejściowe.Na przykład:

• Podczas włączania obserwowane wartości stanów przejściowych wynoszą 17,5 V/ns dla dv/dton i 9 A/ns dla di/dton.

• Podczas wyłączania rejestrowano wartości 12V/ns dla dv/dtoff i 12A/ns dla di/dtoff.

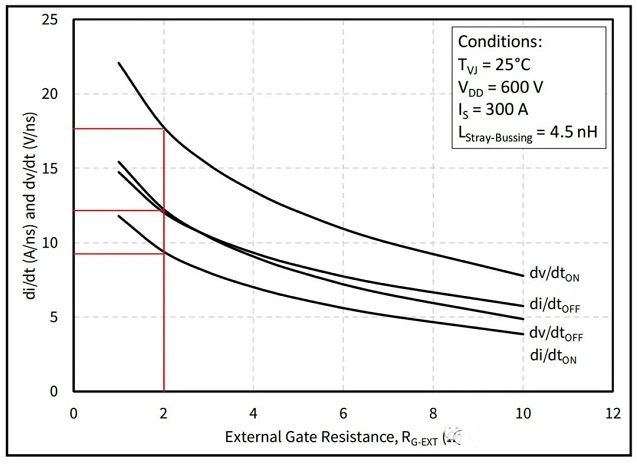

Pomiary te wykonano przy rezystancji bramki wynoszącej 2 oma, ujawniając związek pomiędzy rezystancją bramki a wydajnością przełączania.Na przykład, wraz ze wzrostem rezystancji, szybkości przejściowe maleją, co bezpośrednio prowadzi do zmniejszenia amplitud dv/dt i di/dt.

Delikatny kompromis zmusza do znalezienia równowagi pomiędzy maksymalizacją szybkości przełączania a zarządzaniem zakłóceniami elektromagnetycznymi (EMI).

Głębsze zagłębienie się w te cechy rzuca światło na przewagę technologiczną tranzystorów MOSFET SiC nad konwencjonalnymi urządzeniami, takimi jak tranzystory bipolarne z izolowaną bramką (IGBT).Wykorzystując swoje doskonałe możliwości przełączania, tranzystory MOSFET SiC idealnie nadają się do zastosowań takich jak:

• Falowniki pojazdów elektrycznych, gdzie ważna jest efektywność energetyczna.

• Przemysłowe napędy silnikowe, wymagające szybkiej reakcji i małych strat mocy.

• Przetworniki energii odnawialnej, wymagające dużej precyzji i zmniejszonych strat energii.

W zastosowaniach terenowych zalety te stają się jeszcze bardziej widoczne, gdy zostaną uzupełnione dobrze zaprojektowanymi topologiami i zaawansowanym zarządzaniem temperaturą, potwierdzając w ten sposób integralną rolę SiC w osiąganiu innowacyjnych wzorców wydajności.

Urządzenia GaN-HEMT

Tranzystory o wysokiej ruchliwości elektronów (HEMT) z azotku galu (GaN) stanowią skokową zmianę w dynamice przełączania w porównaniu z tranzystorami MOSFET SiC.

Dla porównania:

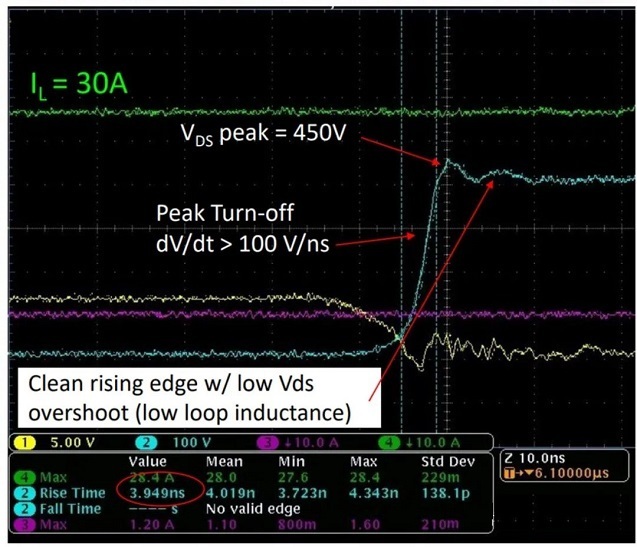

• Urządzenia GaN osiągają podczas włączania współczynniki dv/dt przekraczające 100 V/ns, co stanowi prawie czterokrotność prędkości w przypadku tranzystorów MOSFET SiC.

• W scenariuszach wyłączania GaN podwaja lub przewyższa prędkość zwykle zapewnianą przez urządzenia SiC.

Tak niezwykłe prędkości zapewniają wyjątkową pozycję GaN HEMT w zastosowaniach, w których najważniejsze jest ultraszybkie przełączanie.

Należą do nich:

• Przetwornice DC-DC wysokiej częstotliwości, gdzie wymagana jest kompaktowość i wydajność.

• Wzmacniacze RF wymagające elastyczności częstotliwości i minimalnego rozpraszania mocy.

Co więcej, konstrukcje oparte na GaN wykazują odporność przy wysokich naprężeniach przełączania, w połączeniu ze zmniejszoną zależnością od dużych, uciążliwych filtrów EMI.Te cechy sprawiają, że doskonale nadają się do zastosowań w branżach wymagających lekkich i energochłonnych rozwiązań, takich jak:

• Telekomunikacja, gdzie zwartość i szybkość mają kluczowe znaczenie.

• Lotnictwo i kosmonautyka, traktując priorytetowo efektywność wagową bez poświęcania mocy.

• Systemy szybkiego dostarczania energii, w tym dla obronności i elektroniki o wysokiej wydajności.

Doświadczenie w wykorzystaniu GaN pokazuje, że stale przekracza on oczekiwania, oferując narzędzie nie tylko optymalizacji systemów, ale także wprowadzanie innowacji w całkowicie nowych konfiguracjach, które wcześniej uważano za nieosiągalne.

Różnicowanie wydajności

Luka pomiędzy starszymi urządzeniami, takimi jak IGBT, a nowymi technologiami, takimi jak półprzewodniki SiC i GaN, podkreśla monumentalny postęp w energoelektronice.Porównawcze spojrzenie na szybkości przejściowe daje jasny obraz:

• Tranzystory IGBT charakteryzują się znacznie mniejszą szybkością, co jest odpowiednie głównie w scenariuszach, w których priorytetem jest obsługa prądu ciągłego ponad prędkość.

• Natomiast SiC i GaN dominują w zastosowaniach wymagających szybkich przejść i wysokich częstotliwości przełączania, umożliwiając w ten sposób niskostratne i wydajne projekty zasilania.

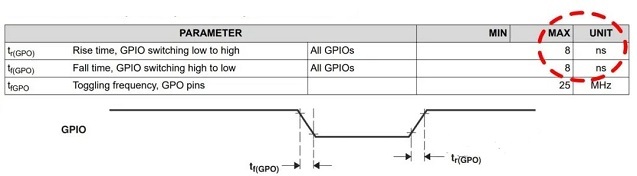

Dodając więcej kontekstu do tego zróżnicowania wydajności, można rozważyć typowe zachowanie systemów sterowania, takich jak interfejsy GPIO cyfrowego procesora sygnałowego (DSP), które przełączają się przy około 0,41 V/ns.

Tak wyraźny kontrast z szybkościami przejściowymi SiC i GaN pokazuje, jak te najnowocześniejsze technologie na nowo definiują oczekiwania, umożliwiając przyjęcie doskonałych projektów.

Implementacja w terenie dodatkowo potwierdza potencjał tych udoskonaleń, ponieważ wysokie prędkości przełączania przekładają się na takie korzyści, jak:

• Krótszy czas reakcji, idealny do dynamicznych systemów sterowania działających w czasie rzeczywistym.

• Większa precyzja i elastyczność w dystrybucji mocy, nawet w wymagających warunkach.

Ocena dv/dt i di/dt

Ocena parametrów dv/dt i di/dt wykracza poza czyste wskaźniki wydajności i stwarza szansę na transformacyjne ulepszenia systemów energetycznych.Te przejścia, choć wymierne, obejmują szerszą narrację dotyczącą wysuwania wydajności, skalowalności i zarządzania ciepłem na pierwszy plan postępu technologicznego.

Osiągnięcie optymalnej równowagi pomiędzy wydajnością w stanach przejściowych a ograniczeniami ze świata rzeczywistego, takimi jak tłumienie zakłóceń elektromagnetycznych, wytrzymałość urządzenia pod powtarzającymi się obciążeniami i rozpraszanie ciepła, ściśle pokrywa się z szerszymi celami w zakresie innowacji.Przyszły postęp będzie prawdopodobnie zależał od badań interdyscyplinarnych integrujących:

• Zaawansowana nauka o materiałach do dalszego udoskonalania komponentów SiC i GaN.

• Wyrafinowane projekty obwodów i elementów sterujących umożliwiające maksymalne wykorzystanie ich potencjału.

• Strategie dynamiki termicznej mające na celu uzyskanie maksymalnej wydajności bez uszczerbku dla niezawodności.

Ostatecznie badanie możliwości dv/dt i di/dt stanowi solidną podstawę do odkrywania nowatorskich ścieżek projektowania zaawansowanych, wysokowydajnych systemów zasilania dostosowanych do dynamicznie zmieniającego się krajobrazu technologicznego.

Negatywne skutki dv/dt i di/dt

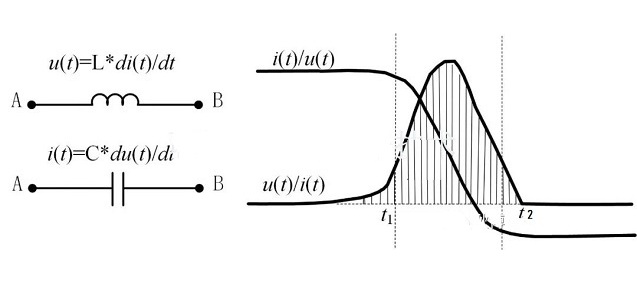

Obecność podwyższonych wartości dv/dt i di/dt wprowadza szereg wpływów pasożytniczych, które wpływają na zachowanie i niezawodność obwodów elektronicznych.Efekty te mogą prowadzić do wymiernego pogorszenia wydajności i zakłócać stabilność systemów.Na przykład wartość di/dt wynosząca 12 A/ns przy indukcyjności 1 nH może generować spadek napięcia o 12 V, podczas gdy wartość dv/dt wynosząca 12 V/ns przy pojemności 1 pF powoduje niepożądany prąd o natężeniu 12 mA.Takie pasożytnicze interakcje stają się coraz bardziej widoczne w projektach obwodów o wysokiej częstotliwości lub szybkich, gdzie szybkie przejścia sygnału zwiększają ich wpływ.Co więcej, w miarę zmniejszania się rozmiarów komponentów i wzrostu częstotliwości roboczych, wcześniej pomijalne efekty pasożytnicze zaczynają odgrywać kluczową rolę w zmianie zachowania obwodów.

Wzmożone wyzwania w projektach wymagających dużych prędkości

Nowoczesne konstrukcje o dużej szybkości są narażone na zwiększoną podatność na zjawiska pasożytnicze wynikające z podwyższonych wartości dv/dt i di/dt.

• Integralność sygnału może zostać naruszona, powodując problemy, takie jak zniekształcenia synchronizacji i obniżona wydajność systemu.

• Zminiaturyzowane komponenty, pomimo oszczędności miejsca, są bardziej podatne na działanie pasożytów ze względu na ściślejsze sprzężenie fizyczne i węższe tolerancje projektowe.

• Wraz ze wzrostem szybkości przełączania sygnały w sposób naturalny rozszerzają swoje widmo częstotliwości, zwiększając ryzyko zakłóceń elektromagnetycznych (EMI).

W gęsto upakowanych układach warunki te prowadzą do wielu problemów na dalszym etapie, w tym problemów związanych ze zgodnością z EMI i zakłóceniami w sąsiednich obwodach.

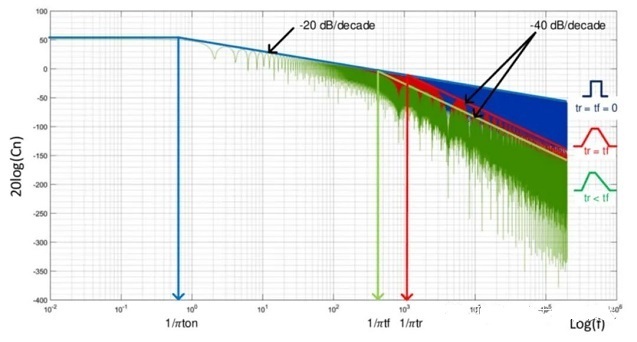

Akt szybkiego przełączania leży u podstaw poszerzenia widma sygnału, co zwiększa ryzyko zakłóceń elektromagnetycznych.Szersze widma częstotliwości sprzyjają zakłóceniom z pobliskimi komponentami i systemami.

Scenariusz ten staje się ważny w takich dziedzinach, jak elektronika samochodowa, urządzenia opieki zdrowotnej i awionika, gdzie dokładność operacyjna i niezawodność systemu bezpośrednio wpływają na środki bezpieczeństwa.Aby zredukować zakłócenia, zastosowano ekranowanie, uziemienie i zaawansowane filtrowanie.Metody te udoskonalono, aby zrównoważyć wydajność z rzeczywistymi warunkami pracy.

Strategie łagodzenia skutków dv/dt i di/dt

Rozwiązanie problemu niepożądanych konsekwencji wysokich wartości dv/dt i di/dt wymaga zastosowania starannie opracowanych technik inżynieryjnych:

• Zoptymalizowany układ komponentów: Systematyczny układ zmniejsza pasożytnicze pojemności i indukcyjności, zapobiegając degradacji sygnału.Strategiczne rozmieszczenie pozwala uniknąć niepożądanych ścieżek łączenia w projekcie.

• Solidne sieci dystrybucji energii: Dobrze zaprojektowane sieci przeciwdziałają przejściowym skokom napięcia.

• Ukierunkowane filtrowanie szumu: Filtry dostosowane do tłumienia zakłóceń w określonych zakresach częstotliwości pomagają zachować wierność sygnału.

Dodatkowe techniki mające na celu separację fizyczną obejmują metodologie izolacji, takie jak użycie kulek ferrytowych, rozmieszczenie płaszczyzn uziemiających i poleganie na wielowarstwowych płytkach PCB.Ich sukces w dużej mierze zależy od jakości integracji w ramach ogólnego schematu systemu.Metody iteracyjne łączą teorię z testowaniem w celu poprawy zdolności adaptacyjnych.Takie podejście pomaga osiągnąć niezawodną wydajność w rzeczywistych warunkach.

Kultywowanie przyszłościowych praktyk inżynieryjnych

Złożoność zarządzania efektami dv/dt i di/dt wymaga myślenia przyszłościowego i przewidywania.

• Wczesne przewidywania projektowe: uwzględnienie modelowania pasożytniczego na początkowych etapach projektowania w celu proaktywnego wdrożenia skutecznych środków.

• Filozofia zrównoważonego projektowania: podejście strukturalne, łączące teorię z praktycznymi eksperymentami w celu opracowania zaawansowanych rozwiązań dostosowanych do konkretnych zastosowań.

• Narzędzia symulacyjne: Zaawansowane oprogramowanie symulacyjne pomaga w wychwytywaniu potencjalnych interakcji pasożytniczych, umożliwiając wirtualne testowanie wielu konfiguracji przed przystąpieniem do tworzenia fizycznych prototypów.

Szersze strategie skupiają się na stałym doskonaleniu systemu, jednocześnie radząc sobie z efektami pasożytniczymi.Koszty, niezawodność i cele projektowe są zrównoważone, aby osiągnąć stabilną wydajność.

Nowe technologie i przyszłościowe trendy

Nieustające dążenie do poprawy wydajności i zwartości obwodów doprowadziło do pojawienia się technologii transformacyjnych zaprojektowanych w celu stawienia czoła wyzwaniom pasożytniczym.

• Półprzewodniki o szerokiej przerwie energetycznej: Materiały takie jak węglik krzemu (SiC) i azotek galu (GaN) otwierają nowe możliwości w zakresie wydajności obwodów.Umożliwiają wyższe prędkości przełączania przy minimalnych stratach energii, zmieniając sposób radzenia sobie z wyzwaniami dv/dt i di/dt.

• Algorytmiczne optymalizacje projektu: Oparte na uczeniu maszynowym przewidywania EMI i zautomatyzowane narzędzia do projektowania zwiększają precyzję w usuwaniu efektów pasożytniczych, oferując możliwości projektowania adaptacyjnego i dostosowanego do potrzeb użytkownika.

Te postępy technologiczne opierają się na mocy obliczeniowej, oferując możliwość udoskonalenia konfiguracji obwodów z dokładnością wcześniej nieosiągalną.Ponieważ dziedzina ta stale się rozwija, jednoczesne dążenie do innowacji i praktycznej niezawodności pozostaje siłą napędową kształtującą przyszły krajobraz projektowania elektroniki.

Wniosek

Półprzewodniki mocy SiC i GaN stały się kluczowymi technologiami poprawiającymi szybkość przełączania, wydajność i gęstość mocy w nowoczesnej elektronice.Ich szybkie zachowanie w stanach przejściowych zapewnia znaczne korzyści w zakresie wydajności, ale stwarza również wyzwania projektowe związane z zakłóceniami elektromagnetycznymi, efektami pasożytniczymi, ciepłem i niezawodnością.Artykuł pokazuje, że zrozumienie dv/dt i di/dt, wraz z dokładnym rozplanowaniem, filtrowaniem i projektem termicznym, jest niezbędne do pomyślnego wdrożenia.W miarę ciągłego doskonalenia materiałów, narzędzi projektowych i metod sterowania, półprzewodniki te będą odgrywać jeszcze większą rolę w przyszłych wysokowydajnych systemach zasilania.

Często zadawane pytania [FAQ]

1. Co oznacza di/dt i jaki ma wpływ na systemy elektroniczne?

Di/dt to szybkość zmian prądu w czasie.Wpływa na szybkość reakcji obwodu podczas przełączania.Wyższe di/dt poprawia szybkość przełączania i wydajność, ale może również powodować hałas, obciążenie komponentów i możliwe skoki napięcia.Aby sobie z tym poradzić, dostosuj sterowanie bramką, popraw układ PCB i użyj obwodów ochronnych.

2. Co to jest dv/dt i dlaczego ma to znaczenie w urządzeniach elektrycznych?

Dv/dt to szybkość zmian napięcia w czasie.Jest to ważne w urządzeniach szybko przełączających, ponieważ określa, jak szybko napięcie może rosnąć lub spadać.Wysokie dv/dt poprawia szybkość i wydajność systemu, szczególnie w nowoczesnych urządzeniach, takich jak SiC i GaN.Może jednak również zwiększyć izolację akustyczną i naprężeniową, dlatego potrzebny jest odpowiedni projekt i filtrowanie.

3. Jaką rolę odgrywają di/dt i dv/dt w operacjach IGBT?

W tranzystorach IGBT di/dt kontroluje szybkość wzrostu prądu po włączeniu urządzenia, natomiast dv/dt kontroluje szybkość zmiany napięcia po wyłączeniu.Wyższe wartości poprawiają szybkość przełączania i gęstość mocy, ale zwiększają również hałas, straty i stres.Aby zrównoważyć wydajność i niezawodność, zastosowano rezystory bramkowe, metody sterowania i odpowiednią konstrukcję obwodów.
